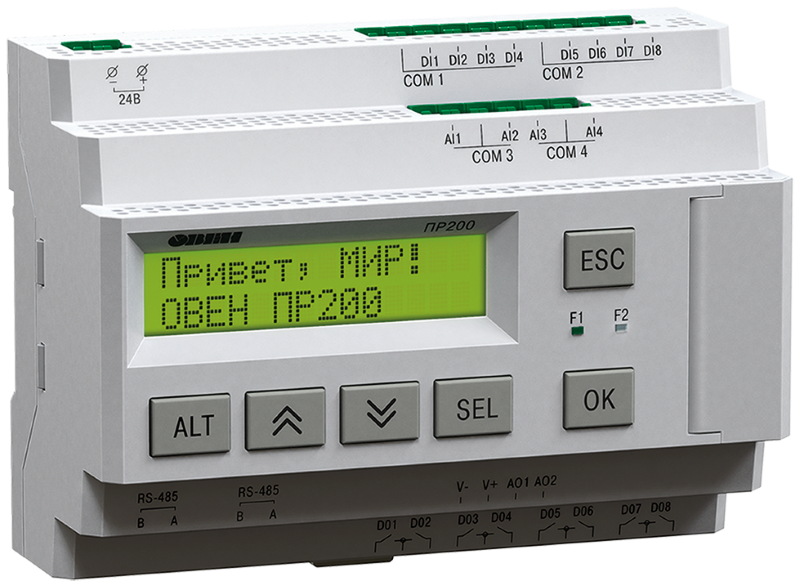

Программируемое реле ОВЕН ПР200

Прибор для построения простых автоматизированных систем управления, а также для замены релейных систем защиты и контроля

Тип и количество входов/выходов: 8 дискретных входов/6 дискретных выходов; 8 дискретных и 4 аналоговых входа/8 дискретных и 2 аналоговых выхода 4...20 мА; 8 дискретных и 4 аналоговых входа/8 дискретных выходов; 8 дискретных и 4 аналоговых входа/8 дискретных и 2 аналоговых выхода 0...10 В;
Интерфейс: 1 или 2 RS-485
Защита: IP20
Монтаж: на DIN-рейку (стандарт 7S)

В закладки

от 11 280 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (10)
Все модификации ()
Отзывы (0)

Программируемое реле ОВЕН ПР200 предназначено для построения простых автоматизированных систем управления, а также для замены релейных систем защиты и контроля.
Написание алгоритма осуществляется пользователем на языке FBD (МЭК 16131:3) с помощью бесплатной среды программирования OWEN Logic. Подключение к ПК производится посредством стандартного MiniUSB-кабеля (USB – MiniUSB). Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до 2-х интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII.
Для увеличения количества дискретных входов/выходов программируемого реле ОВЕН ПР200 применяются модули расширения ОВЕН ПРМ.

Отличительные характеристики ПР200:

Напряжение питания: ~230 В или =24 В
Встроенный источник питания =24 В для питания датчиков с аналоговым выходом (в модификации на 230 В)
4 аналоговых входа 4…20 мА, 0…10 В, 0…4 кОм. Могут работать в режиме дискретного входа
Встроенный шунтирующий резистор для входа 4…20 мА
Аналоговые выходы 0…10 В или 4…20 мА
До двух встроенных интерфейсов RS-485
USB порт – для программирования (USB – MiniUSB)
Встроенные часы реального времени срок службы 10 лет
Гальваническая развязка входов до 2830 В

Возможности символьного индикатора ПР200:

Видимая область символьного индикатора: 2 строки по 16 символов
Поддержка кириллицы и латиницы
Возможность корректировки параметров программы пользователя
Возможность корректировки параметров прибора (сменить тип датчика, масштабировать шкалу измерений, настроить яркость подсветки, изменить настройки портов и т.п.)

Конструктивные особенности:

Автоматный корпус
Ширина корпуса 7 «автоматов» (стандарт 7S), что позволит разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями
Съемные клеммники – для удобства монтажа
«Ключи» для предотвращения неправильного подключения

Модификации ПР200:

Модификация	Питание	Входы			Выходы			Количество интерфейсов RS-485 (выбирается при заказе)
Модификация	Питание	общее количество	дискретные: количество, тип	аналоговые: количество, тип	общее количество	дискретные: количество, тип	аналоговые: количество, тип	Количество интерфейсов RS-485 (выбирается при заказе)
ПР200-220.1.х	~230 В	8	8 ДФ	–	6	6 Р	–	0, 1, 2
ПР200-220.2.х	~230 В	12	8 ДФ	4 А	10	8 Р	2 И	0, 1, 2
ПР200-220.3.х*	~230 В	12	8 ДФ	4 А	8	8 Р	–	0, 1, 2
ПР200-220.4.х	~230 В	12	8 ДФ	4 А	10	8 Р	2 У	0, 1, 2
ПР200-220.21.х	~230 В	8	8 Д	-	6	6Р	-	0, 1, 2
ПР200-220.22.х	~230 В	12	8 Д	4 А	10	8 Р	2 И	0, 1, 2
ПР200-220.23.х*	~230 В	12	8 Д	4 А	8	8 Р	-	0, 1, 2
ПР200-220.24.х	~230 В	12	8 Д	4 А	10	8 Р	2У	0, 1, 2
ПР200-24.1.х	=24 В	8	8 Д	–	6	6 Р	–	0, 1, 2
ПР200-24.2.х	=24 В	12	8 Д	4 А	10	8 Р	2 И	0, 1, 2
ПР200-24.3.х*	=24 В	12	8 Д	4 А	10	8 Р	-	0, 1, 2
ПР200-24.4.х	=24 В	12	8 Д	4 А	10	8 Р	2У	0, 1, 2

Дискретные входы:

Тип дискретного входа	ДФ дискретный фазовый (в модиф. ПР200-220.х.х)	Д дискретный (в модиф. ПР200-24.х.х, ПР200-220.2х)	А аналоговый при использовании в дискретном режиме
Тип подключаемых датчиков	коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)
Тип подключаемых датчиков	–	датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором
Напряжение питания дискретных входов	90...264 В	15…30 В	15…30 В
Максимальный ток дискретного входа	не более 1,5 мА	не более 5 мА	не более 5 мА
Ток «логической единицы»	0,75…1,5 мА	3…5 мА	3…5 мА
Ток «логического нуля»	0...0,5 мА	0...1 мА	0...1 мА
Уровень «логической единицы»	159…264 В	15…30 В	Задается программно из диапазона 0…10 В
Уровень «логического нуля»	0…40 В	-3…+5 В	-3…+5 В
Гальваническая развязка	групповая по 4 входа (1-4, 5-8)		–
Электрическая прочность изоляции	2830 В, групповая – 1780 В		–

Аналоговые входы:

Тип аналогового входа	А
Тип измеряемых сигналов	0…10 В 4…20 мА 0…4 кОм
Входное сопротивление	61 кОм
Предел основной приведенной погрешности	±0,5 %
Разрешающая способность АЦП	12 бит
Период обновления результатов измерения четырех каналов	≤ 10 мс
Дополнительная приведенная погрешность, вызванная изменением температуры на 10 °С в пределах рабочего диапазона температур	±0,25 %

Дискретные выходы:

Тип дискретного выхода	Р
Максимально допустимый ток нагрузки	5 А при напряжении не более 250 В переменного тока и cosφ > 0,95; 3 А при напряжении не более 30 В

Аналоговые выходы:

Тип аналогового выхода	И	У
Диапазон выхода	4…20 мА	0…10 В

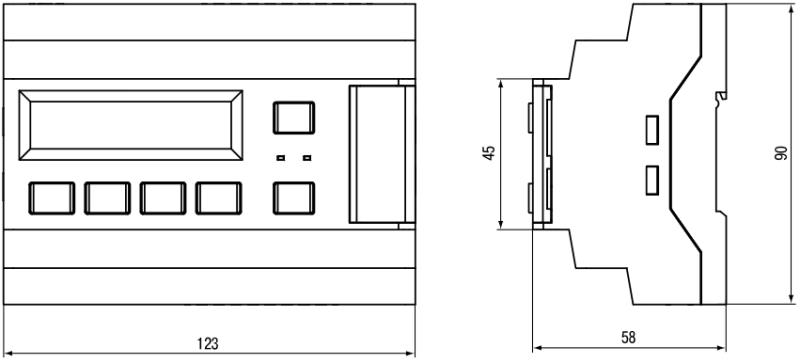

Габаритные размеры

Версия: 2020-11-05-ШАР

Артикул	Питание, В	Питание дискретных датчиков	Вход	Выход	Интерфейс	Срок поставки	Стоимость
~220 =24	Нет 24 В	8 дискретных 8 дискретных + 4 аналоговых	6 дискретных 8 дискретных 8 дискретных + 2 аналоговых выхода 0…10 В 8 дискретных + 2 аналоговых выхода 4…20 мА 12 дискретных выходов: 8 - э/м реле, 4 - транзисторные ключи	Нет 1 интерфейс RS-485 2 интерфейса RS-485

Артикул	Модель	Питание, В	Питание дискретных датчиков	Вход	Выход	Интерфейс	Срок поставки	Стоимость

Артикул	Свойства						Срок поставки	Стоимость

Артикул	Свойства						Срок поставки	Стоимость

Артикул	Модель	Питание, В	Питание дискретных датчиков	Вход	Выход	Интерфейс	Срок поставки	Стоимость
G14155	ПР200-220.3.0.0	~220	Нет	8 дискретных + 4 аналоговых	8 дискретных	Нет	Со склада	13080 руб. – +
G14158	ПР200-220.4.0.0	~220	Нет	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 0…10 В	Нет	Со склада	13560 руб. – +
G14173	ПР200-220.4.1.0	~220	Нет	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 0…10 В	1 интерфейс RS-485	Со склада	14880 руб. – +
G14176	ПР200-220.2.1.0	~220	Нет	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 4…20 мА	1 интерфейс RS-485	Со склада	14880 руб. – +
G14194	ПР200-220.5.2.0	~220	Нет	8 дискретных + 4 аналоговых	12 дискретных выходов: 8 - э/м реле, 4 - транзисторные ключи	2 интерфейса RS-485	Со склада	16140 руб. – +
G14175	ПР200-220.24.1.0	~220	24 В	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 0…10 В	1 интерфейс RS-485	Со склада	14880 руб. – +
G14174	ПР200-24.4.1.0	=24	Нет	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 0…10 В	1 интерфейс RS-485	Со склада	14340 руб. – +
G14189	ПР200-24.4.2.0	=24	Нет	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 0…10 В	2 интерфейса RS-485	Со склада	15600 руб. – +
G14177	ПР200-24.2.1.0	=24	Нет	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 4…20 мА	1 интерфейс RS-485	Со склада	14340 руб. – +
G14192	ПР200-24.2.2.0	=24	Нет	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 4…20 мА	2 интерфейса RS-485	Со склада	15600 руб. – +

Артикул	Модель	Питание, В	Питание дискретных датчиков	Вход	Выход	Интерфейс	Срок поставки	Стоимость
G14152	ПР200-220.1.0.0	~220	Нет	8 дискретных	6 дискретных	Нет	1...2 недели	11280 руб. – +
G14167	ПР200-220.1.1.0	~220	Нет	8 дискретных	6 дискретных	1 интерфейс RS-485	1...2 недели	12600 руб. – +
G14182	ПР200-220.1.2.0	~220	Нет	8 дискретных	6 дискретных	2 интерфейса RS-485	1...2 недели	13920 руб. – +
G14155	ПР200-220.3.0.0	~220	Нет	8 дискретных + 4 аналоговых	8 дискретных	Нет	Со склада	13080 руб. – +
G14170	ПР200-220.3.1.0	~220	Нет	8 дискретных + 4 аналоговых	8 дискретных	1 интерфейс RS-485	1...2 недели	14340 руб. – +
G14185	ПР200-220.3.2.0	~220	Нет	8 дискретных + 4 аналоговых	8 дискретных	2 интерфейса RS-485	1...2 недели	15600 руб. – +
G14158	ПР200-220.4.0.0	~220	Нет	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 0…10 В	Нет	Со склада	13560 руб. – +
G14173	ПР200-220.4.1.0	~220	Нет	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 0…10 В	1 интерфейс RS-485	Со склада	14880 руб. – +
G14188	ПР200-220.4.2.0	~220	Нет	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 0…10 В	2 интерфейса RS-485	1...2 недели	16140 руб. – +
G14161	ПР200-220.2.0.0	~220	Нет	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 4…20 мА	Нет	1...2 недели	13560 руб. – +
G14176	ПР200-220.2.1.0	~220	Нет	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 4…20 мА	1 интерфейс RS-485	Со склада	14880 руб. – +
G14191	ПР200-220.2.2.0	~220	Нет	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 4…20 мА	2 интерфейса RS-485	1...2 недели	16140 руб. – +
G14164	ПР200-220.5.0.0	~220	Нет	8 дискретных + 4 аналоговых	12 дискретных выходов: 8 - э/м реле, 4 - транзисторные ключи	Нет	1...2 недели	13560 руб. – +
G14179	ПР200-220.5.1.0	~220	Нет	8 дискретных + 4 аналоговых	12 дискретных выходов: 8 - э/м реле, 4 - транзисторные ключи	1 интерфейс RS-485	1...2 недели	14880 руб. – +
G14194	ПР200-220.5.2.0	~220	Нет	8 дискретных + 4 аналоговых	12 дискретных выходов: 8 - э/м реле, 4 - транзисторные ключи	2 интерфейса RS-485	Со склада	16140 руб. – +
G14154	ПР200-220.21.0.0	~220	24 В	8 дискретных	6 дискретных	Нет	1...2 недели	11280 руб. – +
G14169	ПР200-220.21.1.0	~220	24 В	8 дискретных	6 дискретных	1 интерфейс RS-485	1...2 недели	12600 руб. – +
G14184	ПР200-220.21.2.0	~220	24 В	8 дискретных	6 дискретных	2 интерфейса RS-485	1...2 недели	13920 руб. – +
G14157	ПР200-220.23.0.0	~220	24 В	8 дискретных + 4 аналоговых	8 дискретных	Нет	1...2 недели	13080 руб. – +
G14172	ПР200-220.23.1.0	~220	24 В	8 дискретных + 4 аналоговых	8 дискретных	1 интерфейс RS-485	1...2 недели	14340 руб. – +
G14187	ПР200-220.23.2.0	~220	24 В	8 дискретных + 4 аналоговых	8 дискретных	2 интерфейса RS-485	1...2 недели	15600 руб. – +
G14160	ПР200-220.24.0.0	~220	24 В	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 0…10 В	Нет	1...2 недели	13560 руб. – +
G14175	ПР200-220.24.1.0	~220	24 В	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 0…10 В	1 интерфейс RS-485	Со склада	14880 руб. – +
G14190	ПР200-220.24.2.0	~220	24 В	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 0…10 В	2 интерфейса RS-485	1...2 недели	16140 руб. – +
G14163	ПР200-220.22.0.0	~220	24 В	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 4…20 мА	Нет	1...2 недели	13560 руб. – +
G14178	ПР200-220.22.1.0	~220	24 В	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 4…20 мА	1 интерфейс RS-485	1...2 недели	14880 руб. – +
G14193	ПР200-220.22.2.0	~220	24 В	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 4…20 мА	2 интерфейса RS-485	1...2 недели	16140 руб. – +
G14166	ПР200-220.25.0.0	~220	24 В	8 дискретных + 4 аналоговых	12 дискретных выходов: 8 - э/м реле, 4 - транзисторные ключи	Нет	1...2 недели	13560 руб. – +
G14181	ПР200-220.25.1.0	~220	24 В	8 дискретных + 4 аналоговых	12 дискретных выходов: 8 - э/м реле, 4 - транзисторные ключи	1 интерфейс RS-485	1...2 недели	14880 руб. – +
G14196	ПР200-220.25.2.0	~220	24 В	8 дискретных + 4 аналоговых	12 дискретных выходов: 8 - э/м реле, 4 - транзисторные ключи	2 интерфейса RS-485	1...2 недели	16140 руб. – +
G14153	ПР200-24.1.0.0	=24	Нет	8 дискретных	6 дискретных	Нет	1...2 недели	11280 руб. – +
G14168	ПР200-24.1.1.0	=24	Нет	8 дискретных	6 дискретных	1 интерфейс RS-485	1...2 недели	12600 руб. – +
G14183	ПР200-24.1.2.0	=24	Нет	8 дискретных	6 дискретных	2 интерфейса RS-485	1...2 недели	13920 руб. – +
G14156	ПР200-24.3.0.0	=24	Нет	8 дискретных + 4 аналоговых	8 дискретных	Нет	1...2 недели	12600 руб. – +
G14171	ПР200-24.3.1.0	=24	Нет	8 дискретных + 4 аналоговых	8 дискретных	1 интерфейс RS-485	1...2 недели	13920 руб. – +
G14186	ПР200-24.3.2.0	=24	Нет	8 дискретных + 4 аналоговых	8 дискретных	2 интерфейса RS-485	1...2 недели	15240 руб. – +
G14159	ПР200-24.4.0.0	=24	Нет	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 0…10 В	Нет	1...2 недели	13080 руб. – +
G14174	ПР200-24.4.1.0	=24	Нет	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 0…10 В	1 интерфейс RS-485	Со склада	14340 руб. – +
G14189	ПР200-24.4.2.0	=24	Нет	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 0…10 В	2 интерфейса RS-485	Со склада	15600 руб. – +
G14162	ПР200-24.2.0.0	=24	Нет	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 4…20 мА	Нет	1...2 недели	13080 руб. – +
G14177	ПР200-24.2.1.0	=24	Нет	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 4…20 мА	1 интерфейс RS-485	Со склада	14340 руб. – +
G14192	ПР200-24.2.2.0	=24	Нет	8 дискретных + 4 аналоговых	8 дискретных + 2 аналоговых выхода 4…20 мА	2 интерфейса RS-485	Со склада	15600 руб. – +
G14165	ПР200-24.5.0.0	=24	Нет	8 дискретных + 4 аналоговых	12 дискретных выходов: 8 - э/м реле, 4 - транзисторные ключи	Нет	1...2 недели	13080 руб. – +
G14180	ПР200-24.5.1.0	=24	Нет	8 дискретных + 4 аналоговых	12 дискретных выходов: 8 - э/м реле, 4 - транзисторные ключи	1 интерфейс RS-485	1...2 недели	14340 руб. – +
G14195	ПР200-24.5.2.0	=24	Нет	8 дискретных + 4 аналоговых	12 дискретных выходов: 8 - э/м реле, 4 - транзисторные ключи	2 интерфейса RS-485	1...2 недели	15600 руб. – +
