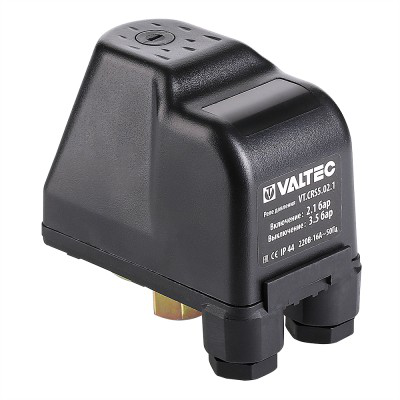

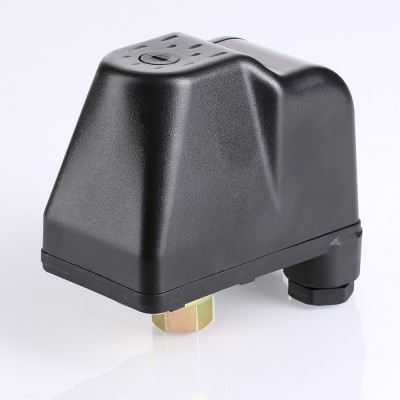

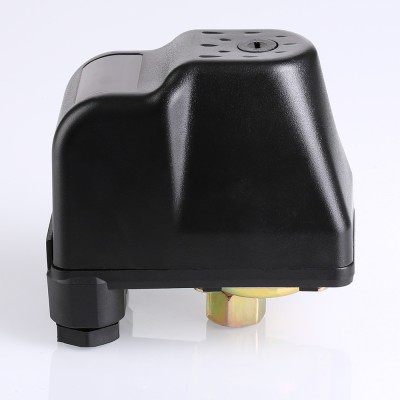

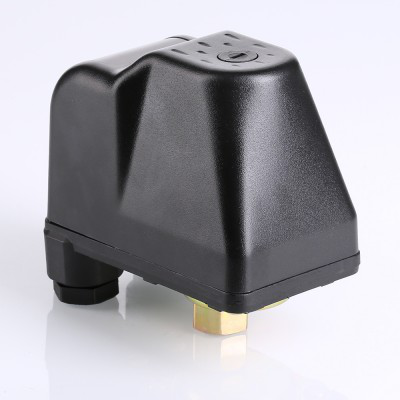

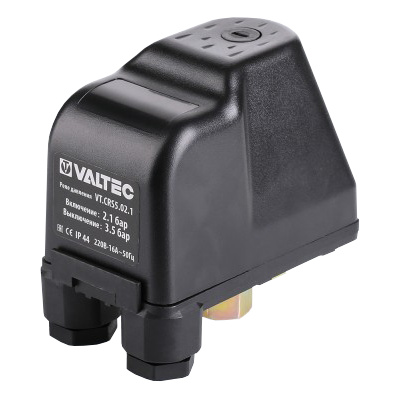

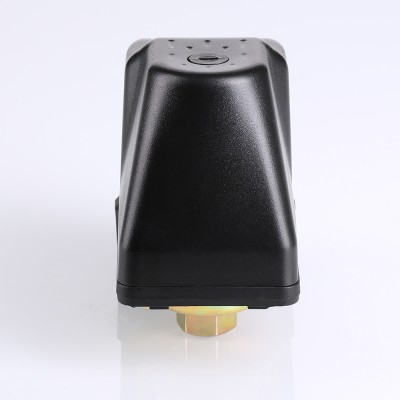

Реле давления VT.CRS5.02 предназначено для автоматизации работы электронасосов систем водоснабжения путём включения насоса при падении давления ниже настроечного значения минимального давления, и выключения насоса при превышении значения максимального давления
Принцип действияРеле давления представляет собой двухконтактное коммутационное устройство, управляющее работой электронасоса водоснабжения. При давлении в системе менее настроечного значения, контакты реле находятся в замкнутом положении, и по ним электрический ток передаётся на коммутируемое устройство (насос). Когда давление в системе достигает величины давления выключения, контакты размыкаются, отключая насос от электроснабжения.
Особенности:
Технические характеристики:
Параметр
| Значение |
Диапазон регулируемого давления | 0,10...0,53 МПа |
Максимальное давление | 0,53 МПа |
Температура рабочей среды
| +1...+40°C
|
Реле | ~16 А, 220 В |
Присоединение | Внутренняя G¼" |
Степень пылевлагозащиты
| IP44
|
Условия эксплуатации | ≤ +55°C; ≤ 80%RH |
Пример применения |
|
