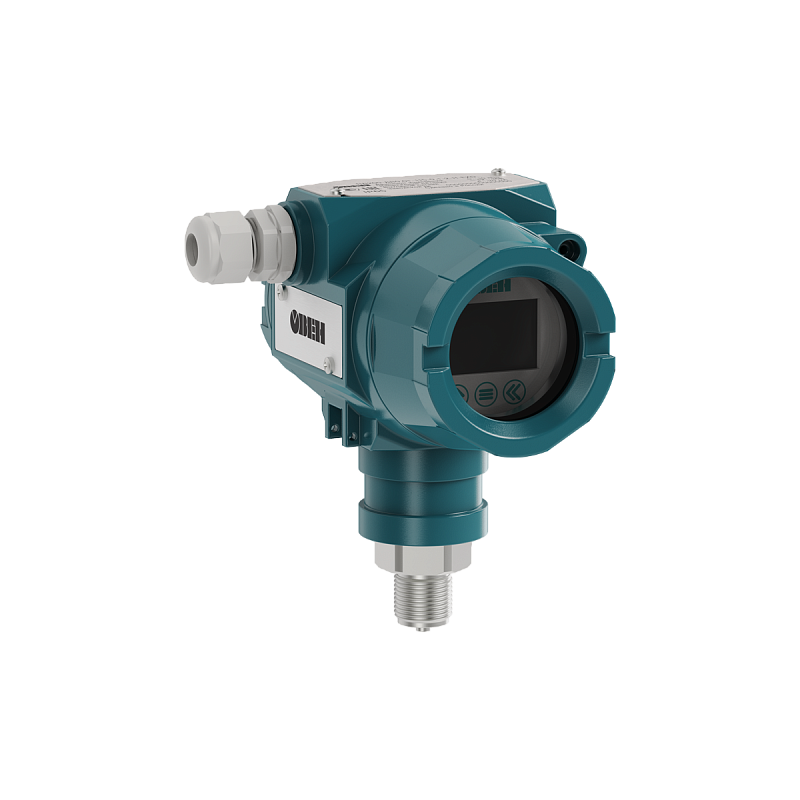

Высокоточный датчик избыточного давления общепромышленный ОВЕН ПД200-ДИ

Прибор для непрерывного преобразования избыточного давления измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА и цифровой сигнал стандарта HART

Измеряемые давления: избыточное (ДИ)
Среда измерения: воздух, пар, различные жидкости, нейтральные к нержавеющей стали.
Верхний диапазон измерения (ВПИ): 0,0063…25 МПа
Предельное давление перегрузки: ≥ 1500% ВПИ
Погрешность: 0,1%
Присоединение: M20×1,5
Защита: IP65

В закладки

от 49 200 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

ПД200 представляет собой высокоточный интеллектуальный датчик давления, обеспечивающий непрерывное преобразование избыточного давления, вакуумметрического давления, избыточного-вакуумметрического давления, абсолютного давления и дифференциального давления среды в унифицированный выходной токовый сигнал 4…20 мА и цифровой сигнал протокола HART или в цифровой сигнал протокола Modbus RTU на базе интерфейса RS-485.

Преобразователи давления ПД200 предназначены для измерения давления или перепада давления в системах автоматического регулирования и управления на основных и вторичных производствах в промышленности и ЖКХ: газораспределительных системах, узлах учета газа, объектах энергетики, «барабанах» котлов в котельных, парогенерирующих объектах, вентиляционных системах.

Особенности:

Высокая точность измерения – класс точности до 0,1 %
Удобство настройки и эксплуатации – возможность перенастройки диапазона измерения и других параметров с лицевой панели датчика.
Многопредельность – возможность перенайстройки диапазона измерения на более низкий предел измерения (перенастройка до 100:1).
Удаленная настройка параметров – наличие HART-интерфейса для передачи информации о состоянии прибора и измеряемых параметрах в цифровом виде
Простая интеграция в системы управления – цифровой выходной сигнал RS-485 Modbus или цифровой сигнал HART
Датчик внесен в Государственный реестр средств измерения
Бесплатная заводская первичная поверка

Технические характеристики:

Параметр	Значение
Выходной сигнал	4…20 мА + HART RS-485 Modbus
Основная приведенная погрешность	±0,1%; ±0,25%
Верхний предел измерения	0,0063…25 МПа
Напряжение питания постоянного тока для работы HART-интерфейса	От 16,5 до 36 В
Напряжение питания постоянного тока для работы интерфейса RS-485	От 12 до 32,5 В
Глубина перенастройки диапазона	До 1:100 (в зависимости от модификации)
Штуцер для подключения давления	M20×1,5
Материалы	Корпус: алюминиевый сплав ADC12 Штуцер/фланец: нержавеющая сталь SS316L Мембрана: нержавеющая сталь SS316L Уплотнения корпуса: фторкаучук FKM Кабельный ввод: поливинилхлорид
Атмосферное давление рабочее	84,0...106,7 кПа
Степень защиты оболочки по ГОСТ 14254	IP65
Средняя наработка на отказ	50000 ч
Средний срок службы	5 лет
Межповерочный интервал	2 года
Масса преобразователей	До 4,5 кг

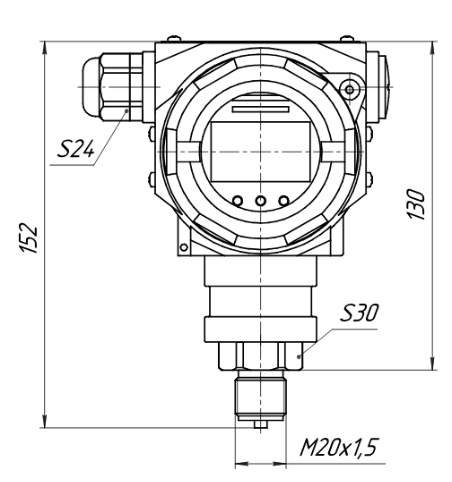

Габаритные размеры

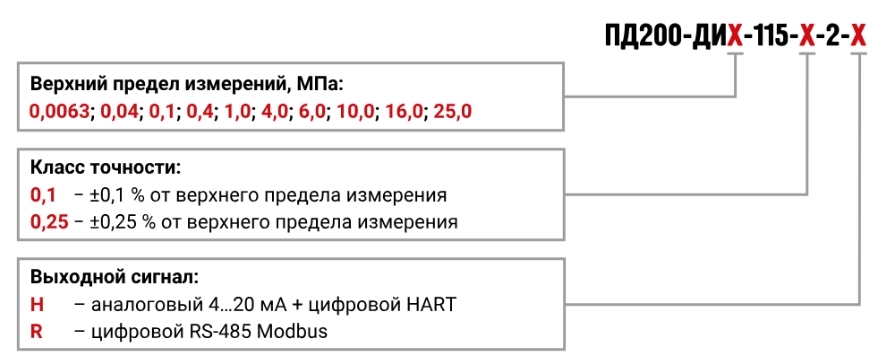

Модификации

Версия: 2024-12-26-КВА

Артикул	Верхний предел измерения, Мпа	Класс точности	Выход	Срок поставки	Стоимость
0,0063 0,04 0,1 0,4 1 4 6 10 16 25	0,1 0,25	H (аналоговый + цифровой HART) R (цифровой RS-485)

Артикул	Верхний предел измерения, Мпа	Класс точности	Выход	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Верхний предел измерения, Мпа	Класс точности	Выход	Срок поставки	Стоимость
O93318	0,0063	0,1	H (аналоговый + цифровой HART)	2...4 недели	57600 руб. – +
O93319	0,04	0,1	H (аналоговый + цифровой HART)	2...4 недели	57600 руб. – +
O93320	0,1	0,1	H (аналоговый + цифровой HART)	2...4 недели	57600 руб. – +
O93321	0,4	0,1	H (аналоговый + цифровой HART)	2...4 недели	57600 руб. – +
O93322	1	0,1	H (аналоговый + цифровой HART)	2...4 недели	57600 руб. – +
O93323	4	0,1	H (аналоговый + цифровой HART)	2...4 недели	57600 руб. – +
O93324	6	0,1	H (аналоговый + цифровой HART)	2...4 недели	57600 руб. – +
O93325	10	0,1	H (аналоговый + цифровой HART)	2...4 недели	57600 руб. – +
O93326	16	0,1	H (аналоговый + цифровой HART)	2...4 недели	57600 руб. – +
O93327	25	0,1	H (аналоговый + цифровой HART)	2...4 недели	57600 руб. – +
O93328	0,0063	0,25	H (аналоговый + цифровой HART)	2...4 недели	49200 руб. – +
O93329	0,04	0,25	H (аналоговый + цифровой HART)	2...4 недели	49200 руб. – +
O93330	0,1	0,25	H (аналоговый + цифровой HART)	2...4 недели	49200 руб. – +
O93331	0,4	0,25	H (аналоговый + цифровой HART)	2...4 недели	49200 руб. – +
O93332	1	0,25	H (аналоговый + цифровой HART)	2...4 недели	49200 руб. – +
O93333	4	0,25	H (аналоговый + цифровой HART)	2...4 недели	49200 руб. – +
O93334	6	0,25	H (аналоговый + цифровой HART)	2...4 недели	49200 руб. – +
O93335	10	0,25	H (аналоговый + цифровой HART)	2...4 недели	49200 руб. – +
O93336	16	0,25	H (аналоговый + цифровой HART)	2...4 недели	49200 руб. – +
O93337	25	0,25	H (аналоговый + цифровой HART)	2...4 недели	49200 руб. – +
O93338	0,0063	0,1	R (цифровой RS-485)	2...4 недели	57600 руб. – +
O93339	0,04	0,1	R (цифровой RS-485)	2...4 недели	57600 руб. – +
O93340	0,1	0,1	R (цифровой RS-485)	2...4 недели	57600 руб. – +
O93341	0,4	0,1	R (цифровой RS-485)	2...4 недели	57600 руб. – +
O93342	1	0,1	R (цифровой RS-485)	2...4 недели	57600 руб. – +
O93343	4	0,1	R (цифровой RS-485)	2...4 недели	57600 руб. – +
O93344	6	0,1	R (цифровой RS-485)	2...4 недели	57600 руб. – +
O93345	10	0,1	R (цифровой RS-485)	2...4 недели	57600 руб. – +
O93346	16	0,1	R (цифровой RS-485)	2...4 недели	57600 руб. – +
O93347	25	0,1	R (цифровой RS-485)	2...4 недели	57600 руб. – +
O93348	0,0063	0,25	R (цифровой RS-485)	2...4 недели	49200 руб. – +
O93349	0,04	0,25	R (цифровой RS-485)	2...4 недели	49200 руб. – +
O93350	0,1	0,25	R (цифровой RS-485)	2...4 недели	49200 руб. – +
O93351	0,4	0,25	R (цифровой RS-485)	2...4 недели	49200 руб. – +
O93352	1	0,25	R (цифровой RS-485)	2...4 недели	49200 руб. – +
O93353	4	0,25	R (цифровой RS-485)	2...4 недели	49200 руб. – +
O93354	6	0,25	R (цифровой RS-485)	2...4 недели	49200 руб. – +
O93355	10	0,25	R (цифровой RS-485)	2...4 недели	49200 руб. – +
O93356	16	0,25	R (цифровой RS-485)	2...4 недели	49200 руб. – +
O93357	25	0,25	R (цифровой RS-485)	2...4 недели	49200 руб. – +
