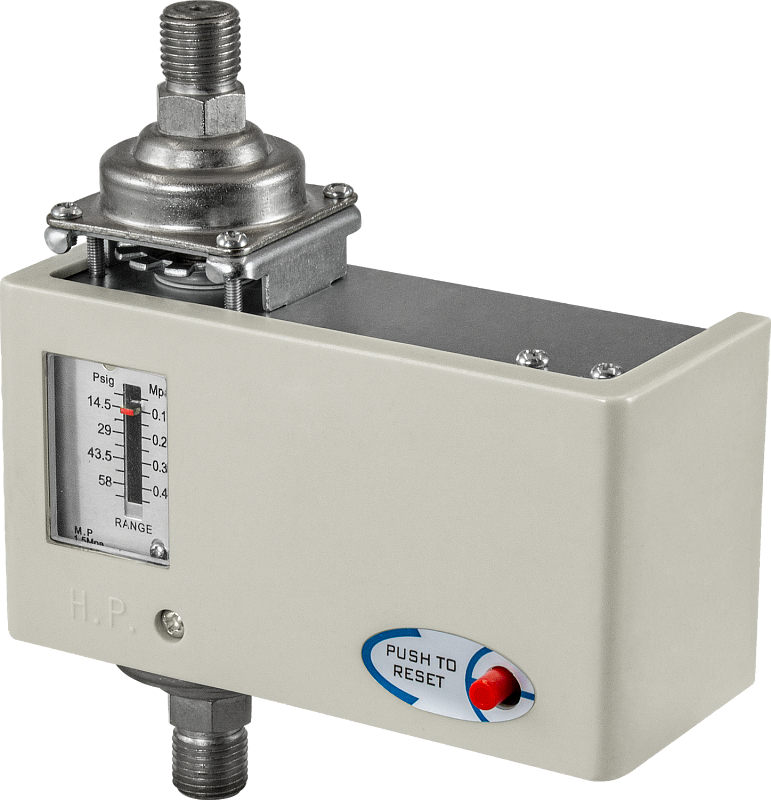

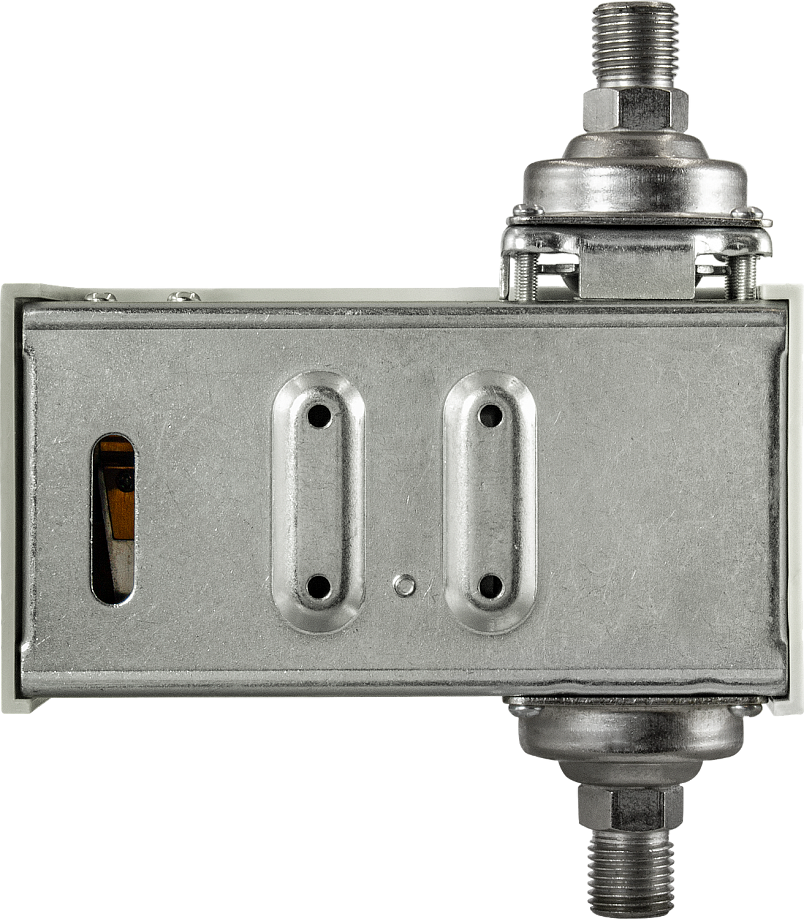

Реле контроля смазки ДР-ДД-17Т

Арт: E70692

Прибор для защиты компрессора со встроенным масляным насосом от повреждений, вызванных падением давления в масляной системе смазки

Рабочая среда: масло, жидкие или газообразные среды
Диапазон регулировки перепада давления: 0,05…0,4 МПа
Максимальное давление: 1,65 МПа
Дифференциал: 0,04 МПа
Реле: ~10(8) А, 250 В
Тип контактов: 1 переключающий
Присоединение: G¼"
Задержка срабатывания: 60 с
Кнопка сброса аварийного состояния

В закладки

6 699 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Реле контроля смазки ДР-ДД-17Т предназначено для защиты компрессора со встроенным масляным насосом от повреждений, вызванных падением давления в масляной системе смазки

Особенности:

Сигнализирует об аварийно низком перепаде давления в системе
Настройка перепада давления
Прибор совместим с капиллярной трубкой ТСТ-900-7/16 (требуется переходник ПТСТ-G1/4-7/16)

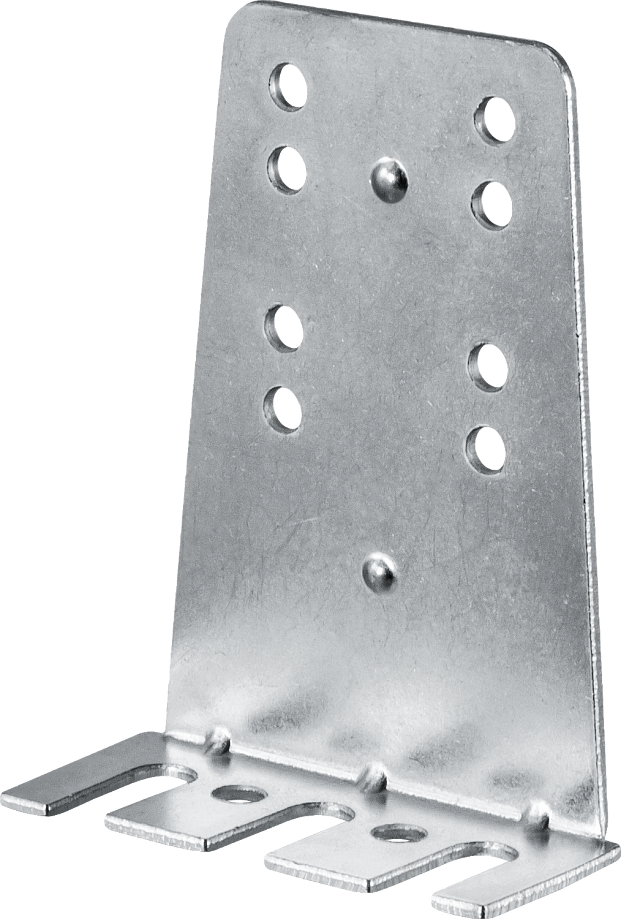

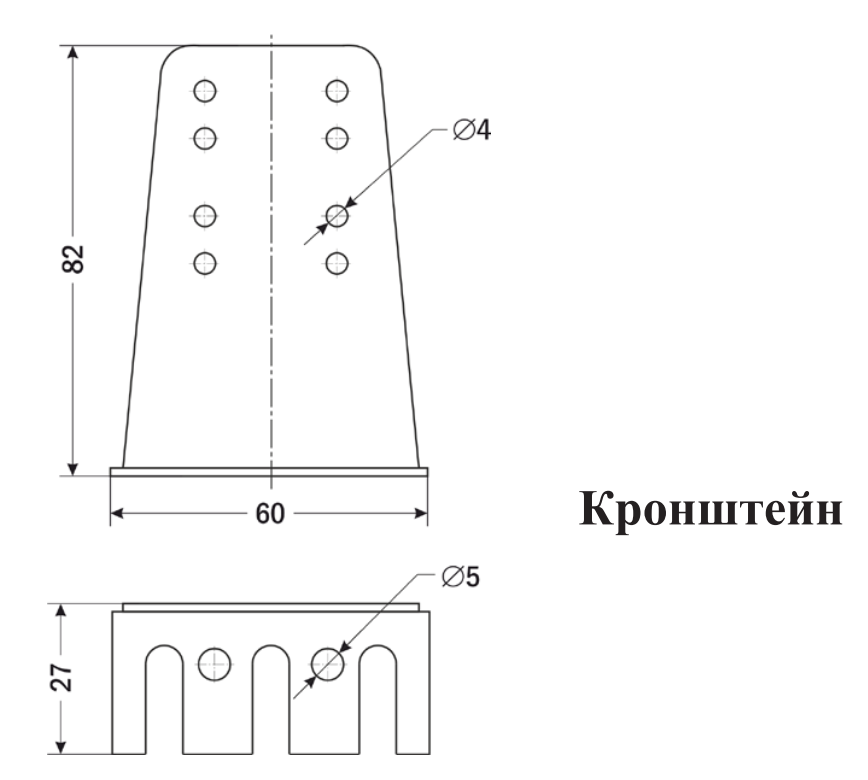

Монтажный кронштейн в комплекте

Принцип действия и область применения:Для увеличения срока службы компрессора важным фактором является достаточное снабжение его маслом. Отказ системы смазки из-за дефицита масла может привести к серьезным повреждениям. Для защиты компрессора от падения давления в системе смазки применяется реле контроля смазки. Реле также может применяться для защиты от падения давления других жидких и газообразных сред, неагрессивных к материалам прибора, в различных отраслях промышленности, ЖКХ, тепло- и водоснабжении, в системах водоочистки и других сферах.
До тех пор пока перепад давления не достигнет или не превысит заданного значения, выходной контакт реле остается замкнутым. Если перепад давления опускается ниже заданного значения на величину равную или большую величине дифференциала дольше времени задержки (60 с), то контакт реле размыкается и блокируется механически. Для снятия блокировки нужно нажать кнопку RESET

Технические характеристики:

Параметр	Значение
Рабочая среда	Масло, жидкие и газообразные среды
Температура рабочей среды	−20...+70°С
Диапазон регулировки перепада давления	0,05...0,4 МПа
Максимальное давление	1,65 МПа
Дифференциал	0,04 МПа
Реле	~10(8) А, 250 В
Тип контактов	1 переключающий
Задержка срабатывания	60 с
Присоединение	Наруж. G¼"
Габаритные размеры	138×106×50 мм
Вес	508 г

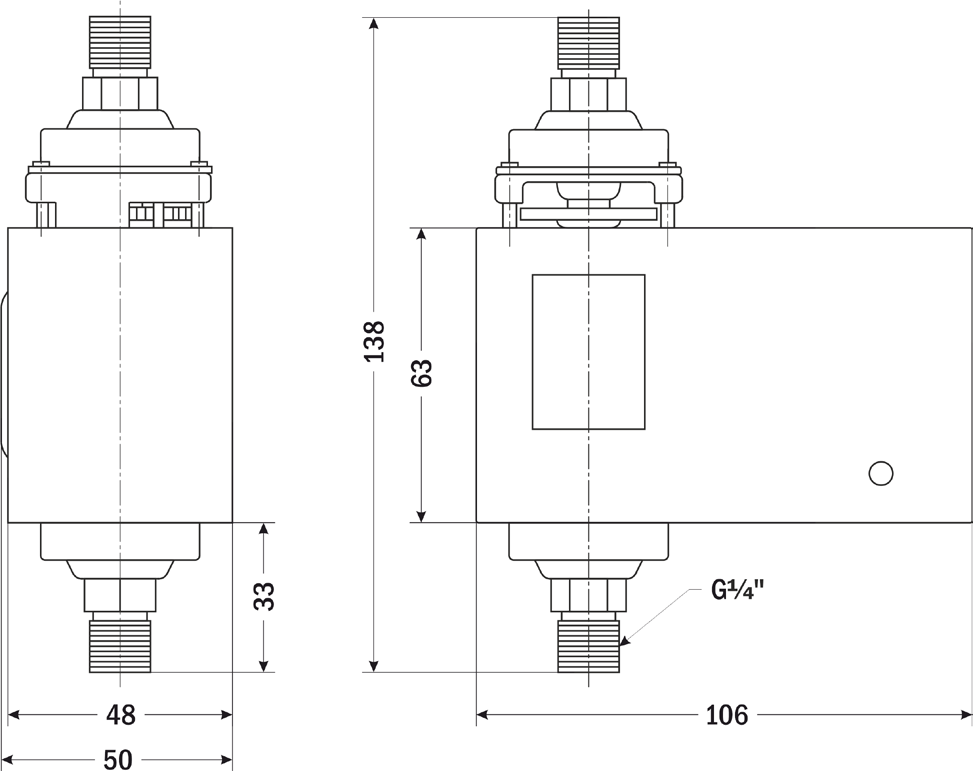

Габаритные размеры

Версия: 2024-10-21-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	21.10.2024	0.44 Мб
Отказное письмо	06.11.2015	1.12 Мб
