Параметр | Значение |
Напряжение питания двигателя | 1×230 В (1-фазный двигатель)
3×230 В (3-фазный двигатель) 3×400 В (3-фазный двигатель) |
Частота питающего напряжения | 50 (+/- 3), 60 (+/- 3) Гц |
Номинальный ток двигателя | До 10 А |
Пуск | Плавный пуск с байпасными реле (время пуска 100 мс) |
Управление | Универсальный аналоговый вход
5 дискретных входов (3 программируемых) Ethernet Micro USB RS-485 |
Степень защиты корпуса | IP20 |

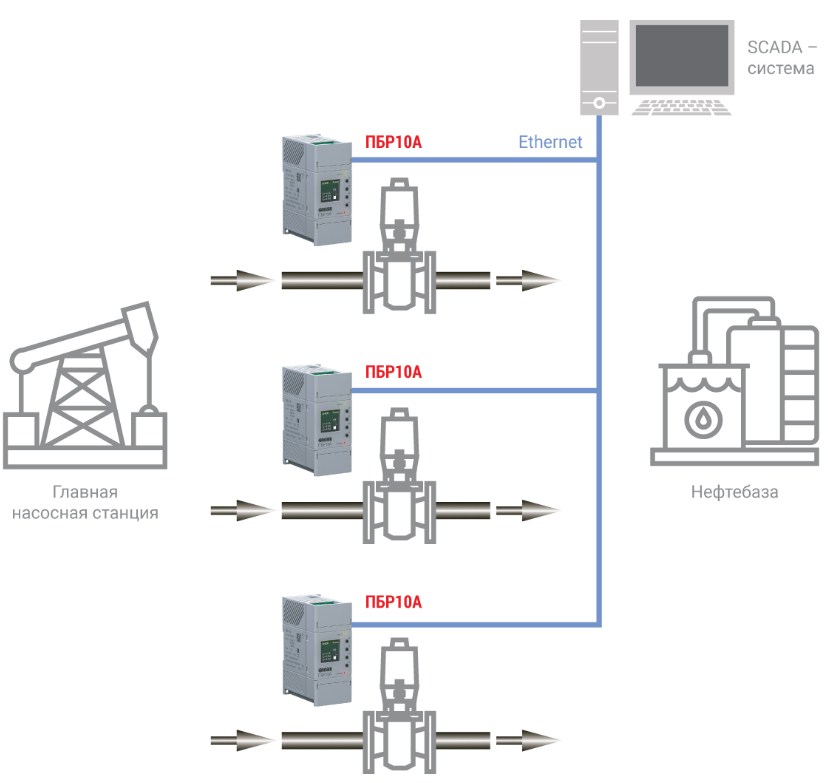

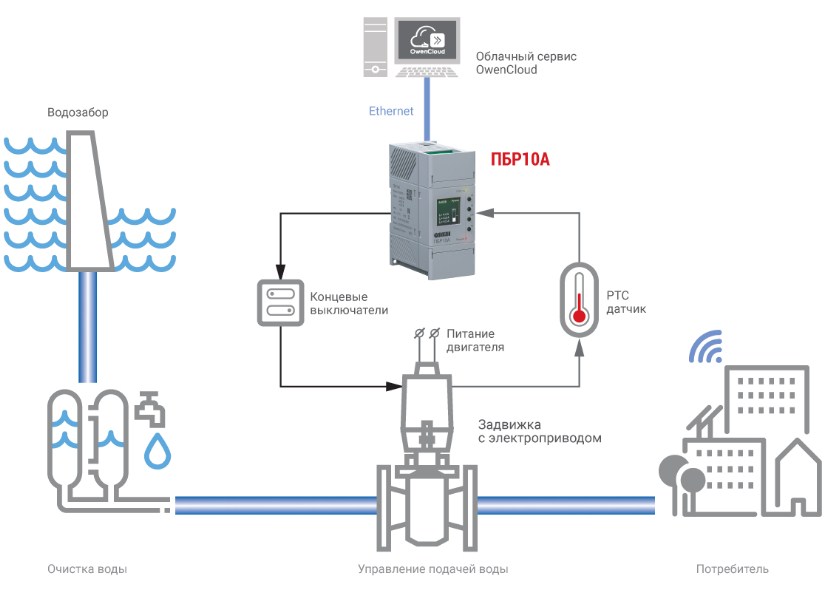

Применение ПБР10А в системе водоснабжения | Применение ПБР10А в нефтяной промышленности |
Параметр | Значение |
Максимальное количество пусков электродвигателя в час | 630 |
Аналоговый вход | Количество: 2
Тип входов: 0…10 В, 2…10 В, 0…20 мА, 4…20 мА, 0…5 мА Номинальное значение входного сопротивления: 40 кОм (0…10 В, 2…10 В); 125 Ом (0…20 мА, 4…20 мА, 0…5 мА) |
Дискретный вход | Количество: 5
Тип входов: цифровой Напряжение "логической единицы": 15...30 В Напряжение "логического нуля": -3...5 В Максимальная длительность импульса: 1 мс |
Аналоговый выход (опционально) | Количество: 1
Тип выхода: 0…1 В, 0…10 В, 0…20 мА, 4…20 мА |
Диксретный выход | Количество: 1
Тип выхода: релейный, НО Тип нагрузки: резистивная |
RS-485 | Макс. скорость обмена: 115200 Кбит/с
Макс. длина линии связи: 1200 м Протокол обмена: Modbus-RTU / Modbus-ASCII |
Ethernet | Скорость обмена: 10/100 Мбит/с>br/>Протокол обмена: Modbus-RTU |
USB | Версия: 2.0
Тип разъема: MicroUSB |

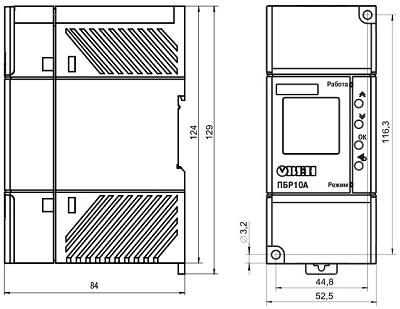

Габаритные размеры |
|

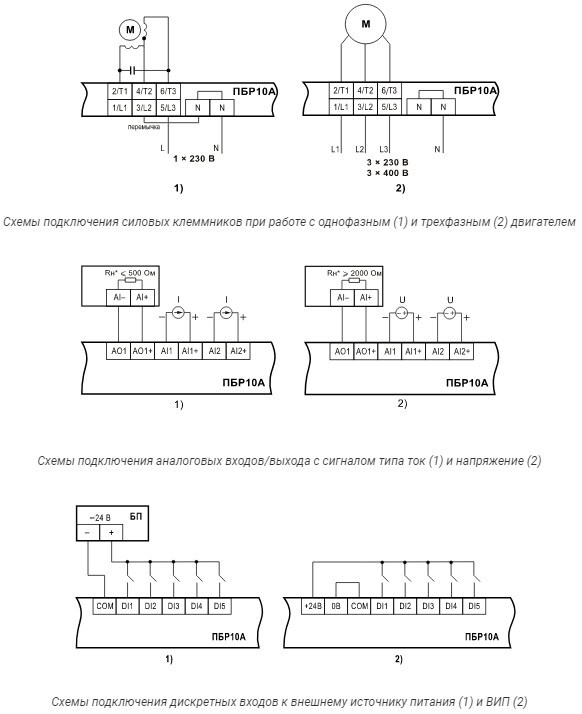

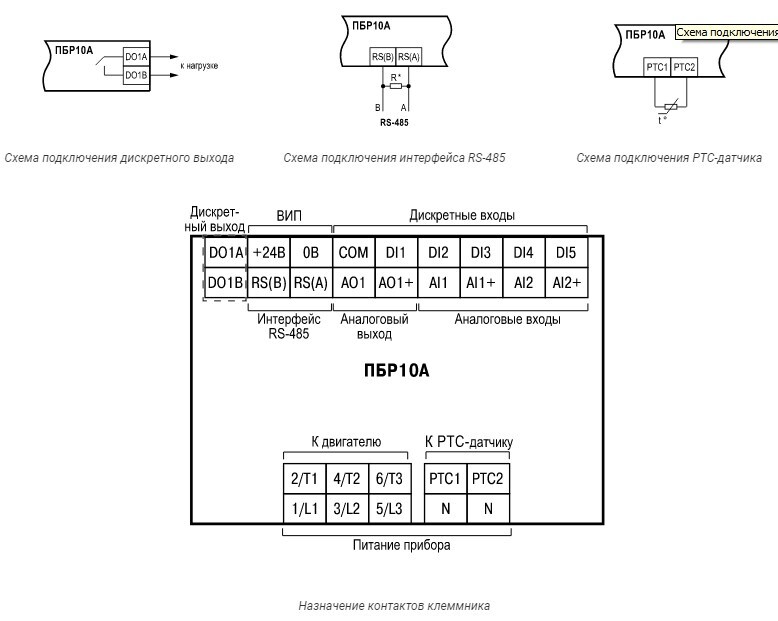

Схемы подключения |
|
Документ | Дата изменения | Размер | Файл |
Руководство по эксплуатации ПБР10А-х | 29.09.2022 | 5.25 Мб | |
Руководство по эксплуатации (краткое) ПБР10А-А.RS.ETH.х | 29.09.2022 | 2.09 Мб | |
Руководство по эксплуатации (краткое) ПБР10А-Д.А.RS.ETH.х | 29.09.2022 | 1.88 Мб | |
Шаблоны модулей Mx110 и др. устройств для CODESYS V3.5 | 29.09.2022 | 6.05 Мб | |
Шаблоны модулей Mx210 и др. устройств для CODESYS V3.5 | 29.09.2022 | 8.09 Мб | |
Шаблон OwenLogic | 29.09.2022 | 0.01 Мб | |
Шаблон Owen OPC Server | 29.09.2022 | 0.13 Мб | |
Сертификат о соответствии на ПБР10А | 29.09.2022 | 0.41 Мб | |
Декларация о соответствии на ПБР10А | 29.09.2022 | 0.86 Мб | |
Обновление ПО ПБР10А-А.RS.ETH V4.05 | 29.09.2022 | 1.37 Мб | |
Обновление ПО ПБР10А_v2.49 (Owen Configurator) | 29.09.2022 | 1.18 Мб | |
Обновление ПО ПБР10А_v2.49 | 29.09.2022 | 1.37 Мб |
Артикул | Для выбора модификации | Срок поставки | Стоимость |
---|---|---|---|
Артикул | Модель | Для выбора модификации | Срок поставки | Стоимость |
---|
Артикул | Свойства | Срок поставки | Стоимость |
---|
Артикул | Свойства | Срок поставки | Стоимость |
---|
Артикул | Модель | Для выбора модификации | Срок поставки | Стоимость |
---|---|---|---|---|

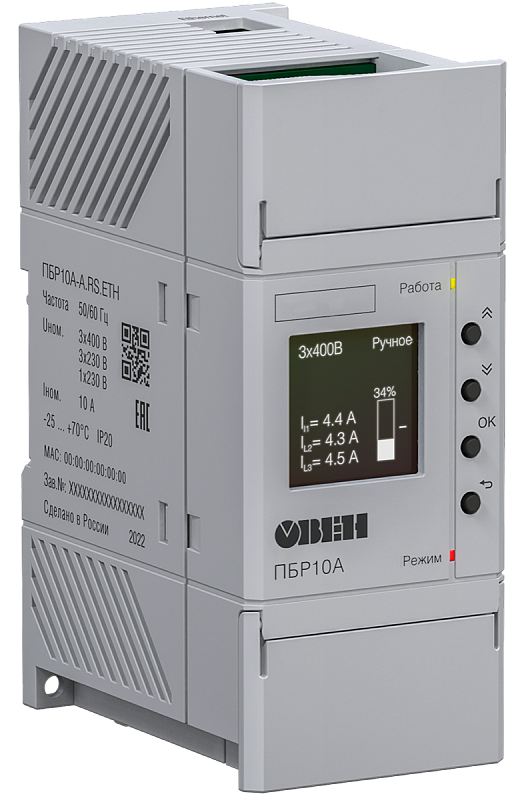

K66876 | ПБР10А-А.RS.ETH | С экраном, без аналогового выхода | 2...4 недели | 35040 руб. |
K66877 | ПБР10А-Д.A.RS.ETH | Без экрана, без аналогового выхода | 2...4 недели | 29040 руб. |
K66878 | ПБР10А-A.RS.ETH.АО | С экраном, с аналоговым выходом | 2...4 недели | 35520 руб. |
K66879 | ПБР10А-Д.A.RS.ETH.АО | Без экрана, с аналоговым выходом | 2...4 недели | 30000 руб. |
