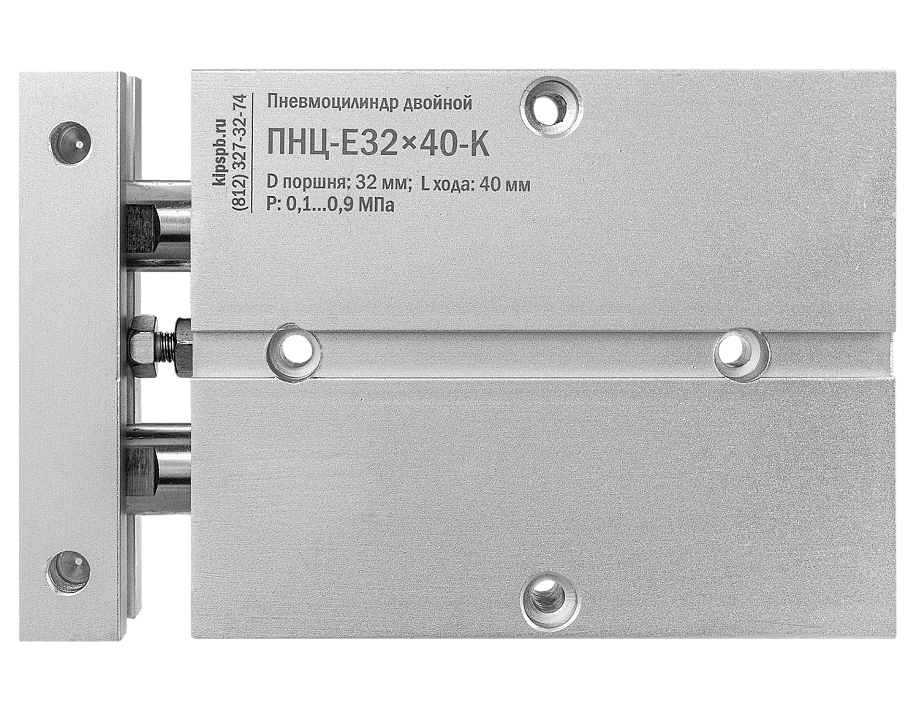

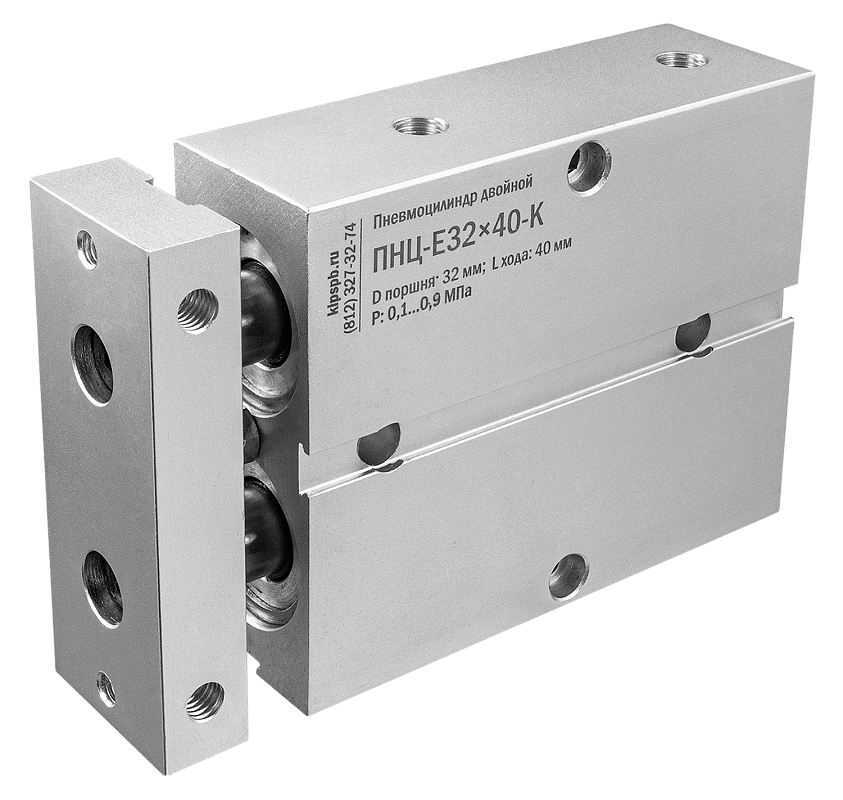

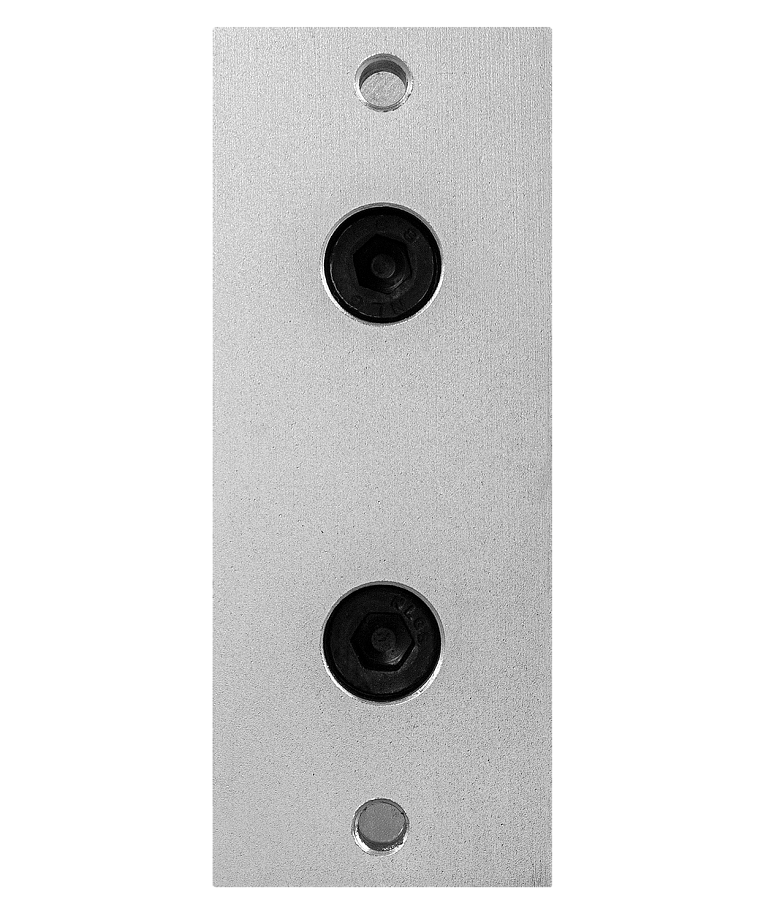

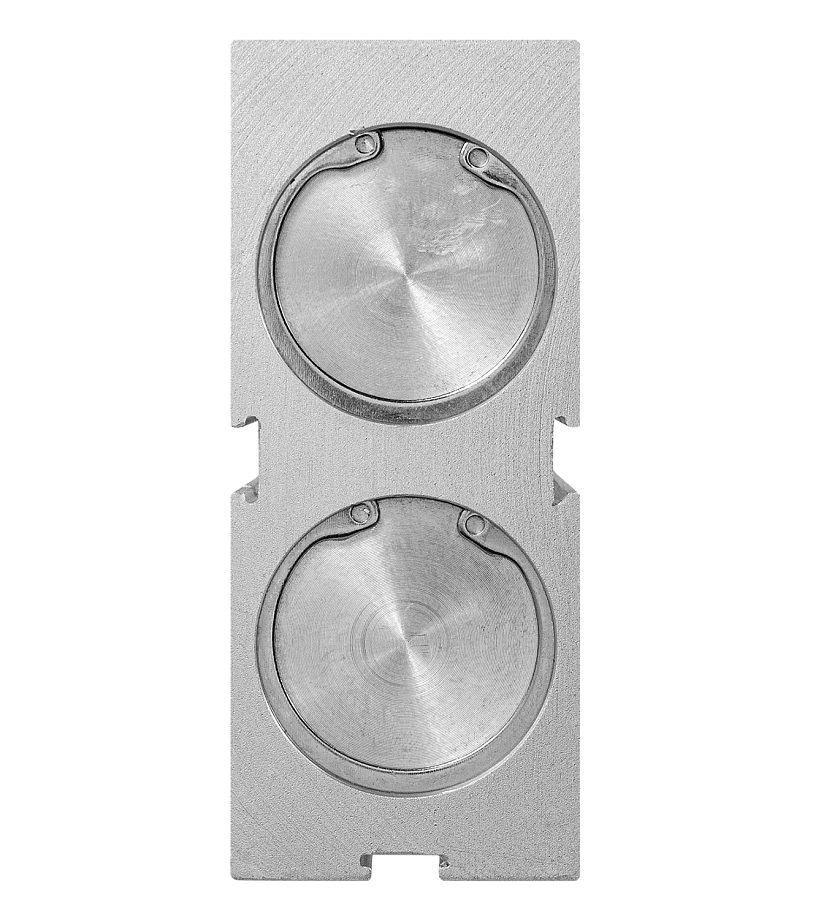

Пневмоцилиндр двойной ПНЦ-Е

Прибор для преобразования энергии сжатого воздуха в механическое линейное перемещение

Является аналогом:

Производитель	Camozzi	Airtac	EMC	Festo	SMC
Модель/серия	Серия QX	TN	EN	DPZ	CXSM/ECXSM

В закладки

от 2 037 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (36)
Все модификации ()
Отзывы (0)

Пневмоцилиндр двойной ПНЦ-Е предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение
Особенности:

Два варианта исполнения: с магнитным кольцом на поршне для бесконтактного определения его положения с помощью герконовых датчиков и без магнитного кольца

Технические характеристики:

Параметр	Значение
Тип цилиндра	Двустороннего действия
Рабочая среда	Очищенный воздух (тонкость очистки 25 мкм)
Рабочее давление	0,1…0,9 МПа
Максимальное допустимое давление	1,35 МПа
Диаметр поршня	10 мм, 16 мм, 20 мм, 25 мм, 32 мм
Присоединение	M5, G⅛"
Скорость хода поршня	100…800 мм/с
Длина хода штока	10…200 мм
Рабочая температура	−5…+70°C
Материал: – корпуса – поршня – штока – уплотнения	Анодированный алюминий Алюминиевый сплав Сталь с твердым хромовым покрытием NBR
Габаритные размеры: - ПНЦ-Е10 - ПНЦ-Е16 - ПНЦ-Е20 - ПНЦ-Е25 - ПНЦ-Е32	42×17×58 мм 54×21×68 мм 62×25×78 мм 73×30×81 мм 96×40×108 мм

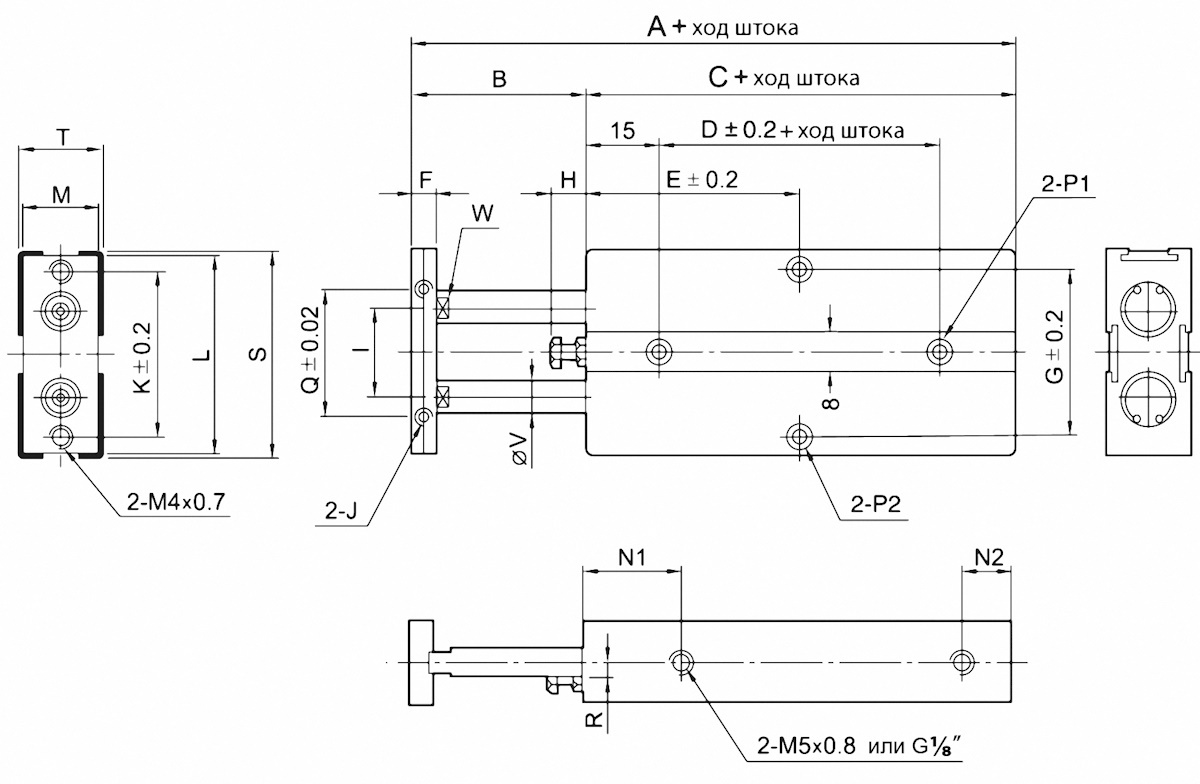

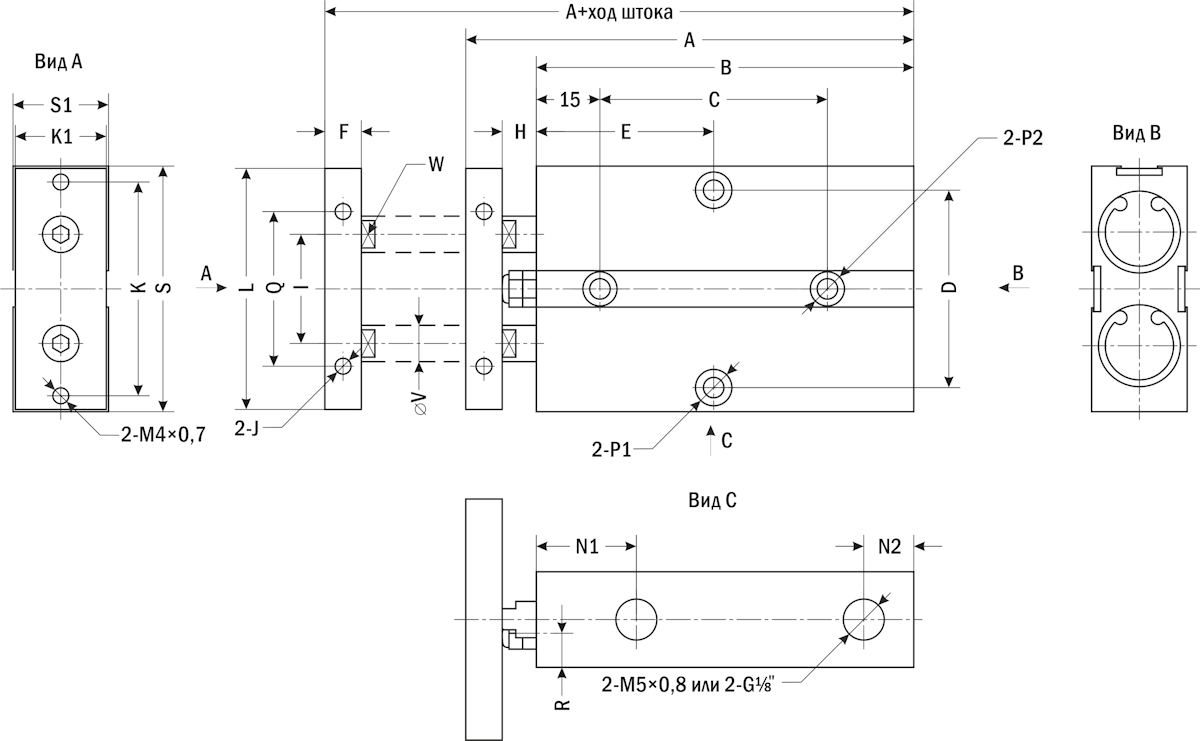

Габаритные размеры

Диаметр, мм	Размеры, мм
	A	B	C	D	E												F	G
	A	B	C	D	10	20	30	40	50	60	70	80	90	100	125	150	F	G
10	58	12	46	10	30	30	35	40	45	50	55	−	−	−	−	−	5	34
16	68	15	53	20	30	35	40	45	50	55	60	65	70	75	87,5	100	8	47
20	78	20	58	20	35	35	40	45	50	55	60	65	70	75	87,5	100	10	55
25	81	19	62	30	40	40	45	50	55	60	65	70	75	80	92,5	105	10	66
32	108	30	78	35	45	50	55	60	65	70	75	80	85	90	102,5	115	17	83

Диаметр, мм	Размеры, мм
Диаметр, мм	H	I	J	K	L	M	N1	N2	P1	P2	Q	R	S	T	V	W
10	7	18	M3×0,5 глубина 5	34	41	16	20	10	3,4	3,4	26	2,5	42	17	6	5,1
16	7	24	M4×0,7 глубина 5	47	53	20	22	11	4,5	4,5	34	3	54	21	8	6,1
20	10	28	M4×0,7 глубина 5	55	61	24	25	12	4,5	4,5	44	3,5	62	25	10	8,1
25	9	34	M4×0,7 глубина 5	66	72	29	27	12	4,5	4,5	56	7	73	30	12	10,1
32	13	42	M8×1,25 глубина 5	83	94	38	40	14	5,5	5,5	76	10	96	40	16	14,1

Версия: 2023-08-23-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	18.07.2024	1.68 Мб

Артикул	Диаметр поршня, мм	Длина хода, мм	Магнит	Срок поставки	Стоимость
10 16 20 25 32	10 20 25 30 40 50 60 70 75 80 90 100 125 150 175 200	Да Нет

Артикул	Диаметр поршня, мм	Длина хода, мм	Магнит	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр поршня, мм	Длина хода, мм	Магнит	Срок поставки	Стоимость
O62513	10	20	Да	Со склада	2410 руб. – +
O62523	10	30	Да	Со склада	2603 руб. – +
O62528	10	40	Да	Со склада	2410 руб. – +
O62583	10	200	Да	Со склада	4821 руб. – +
O62509	16	10	Да	Со склада	2410 руб. – +
O62588	16	10	Нет	Со склада	2410 руб. – +
O62514	16	20	Да	Со склада	2988 руб. – +
O62519	16	25	Да	Со склада	2743 руб. – +
O62524	16	30	Да	Со склада	2871 руб. – +
O62529	16	40	Да	Со склада	3099 руб. – +
O62591	16	40	Нет	Со склада	2743 руб. – +
O62534	16	50	Да	Со склада	3327 руб. – +
O62564	16	100	Да	Со склада	4441 руб. – +
O62594	16	100	Нет	Со склада	4441 руб. – +
O62574	16	150	Да	Со склада	4476 руб. – +
O62510	20	10	Да	Со склада	6146 руб. – +
O62515	20	20	Да	Со склада	3216 руб. – +
O62520	20	25	Да	Со склада	3706 руб. – +
O62525	20	30	Да	Со склада	3297 руб. – +
O62530	20	40	Да	Со склада	3443 руб. – +
O62535	20	50	Да	Со склада	3677 руб. – +
O62575	20	150	Да	Со склада	6198 руб. – +
O62516	25	20	Да	Со склада	4132 руб. – +
O62521	25	25	Да	Со склада	4692 руб. – +
O62526	25	30	Да	Со склада	4202 руб. – +
O62531	25	40	Да	Со склада	4365 руб. – +
O62536	25	50	Да	Со склада	5072 руб. – +
O62556	25	80	Да	Со склада	4821 руб. – +
O62566	25	100	Да	Со склада	5247 руб. – +
O62596	25	100	Нет	Со склада	5194 руб. – +
O62571	25	125	Да	Со склада	6887 руб. – +
O62517	32	20	Да	Со склада	6852 руб. – +
O62522	32	25	Да	Со склада	6070 руб. – +
O62532	32	40	Да	Со склада	6682 руб. – +
O62537	32	50	Да	Со склада	6659 руб. – +
O62567	32	100	Да	Со склада	8953 руб. – +

Артикул	Диаметр поршня, мм	Длина хода, мм	Магнит	Срок поставки	Стоимость
O62508	10	10	Да	Под заказ к 2025.03.21	2037 руб. – +
O62513	10	20	Да	Со склада	2410 руб. – +
O62518	10	25	Да	120 дней	2218 руб. – +
O62523	10	30	Да	Со склада	2603 руб. – +
O62528	10	40	Да	Со склада	2410 руб. – +
O62533	10	50	Да	120 дней	2527 руб. – +
O62538	10	60	Да	120 дней	2638 руб. – +
O62543	10	70	Да	120 дней	2696 руб. – +
O62548	10	75	Да	120 дней	2743 руб. – +
O62553	10	80	Да	120 дней	2813 руб. – +
O62558	10	90	Да	120 дней	2930 руб. – +
O62563	10	100	Да	120 дней	3099 руб. – +
O62568	10	125	Да	120 дней	3560 руб. – +
O62573	10	150	Да	120 дней	3963 руб. – +
O62578	10	175	Да	120 дней	4418 руб. – +
O62583	10	200	Да	Со склада	4821 руб. – +
O62509	16	10	Да	Со склада	2410 руб. – +
O62588	16	10	Нет	Со склада	2410 руб. – +
O62514	16	20	Да	Со склада	2988 руб. – +
O62519	16	25	Да	Со склада	2743 руб. – +
O62524	16	30	Да	Со склада	2871 руб. – +
O62529	16	40	Да	Со склада	3099 руб. – +
O62591	16	40	Нет	Со склада	2743 руб. – +
O62534	16	50	Да	Со склада	3327 руб. – +
O62539	16	60	Да	120 дней	3443 руб. – +
O62544	16	70	Да	120 дней	3677 руб. – +
O62549	16	75	Да	120 дней	3735 руб. – +
O62554	16	80	Да	120 дней	3788 руб. – +
O62559	16	90	Да	120 дней	3904 руб. – +
O62564	16	100	Да	Со склада	4441 руб. – +
O62594	16	100	Нет	Со склада	4441 руб. – +
O62569	16	125	Да	120 дней	4190 руб. – +
O62574	16	150	Да	Со склада	4476 руб. – +
O62579	16	175	Да	120 дней	4762 руб. – +
O62584	16	200	Да	120 дней	5054 руб. – +
O62510	20	10	Да	Со склада	6146 руб. – +
O62589	20	10	Нет	120 дней	6146 руб. – +
O62515	20	20	Да	Со склада	3216 руб. – +
O62520	20	25	Да	Со склада	3706 руб. – +
O62525	20	30	Да	Со склада	3297 руб. – +
O62530	20	40	Да	Со склада	3443 руб. – +
O62592	20	40	Нет	120 дней	3443 руб. – +
O62535	20	50	Да	Со склада	3677 руб. – +
O62540	20	60	Да	120 дней	4021 руб. – +
O62545	20	70	Да	120 дней	4249 руб. – +
O62550	20	75	Да	Снято с производства	4319 руб. – +
O62555	20	80	Да	120 дней	4476 руб. – +
O62560	20	90	Да	120 дней	4821 руб. – +
O62565	20	100	Да	Ожидается 2025.02.15	5247 руб. – +
O62595	20	100	Нет	Снято с производства	5194 руб. – +
O62570	20	125	Да	120 дней	5398 руб. – +
O62575	20	150	Да	Со склада	6198 руб. – +
O62580	20	175	Да	120 дней	6776 руб. – +
O62585	20	200	Да	120 дней	7348 руб. – +
O62511	25	10	Да	Под заказ к 2025.03.21	3904 руб. – +
O62590	25	10	Нет	120 дней	3852 руб. – +
O62516	25	20	Да	Со склада	4132 руб. – +
O62521	25	25	Да	Со склада	4692 руб. – +
O62526	25	30	Да	Со склада	4202 руб. – +
O62531	25	40	Да	Со склада	4365 руб. – +
O62593	25	40	Нет	120 дней	4313 руб. – +
O62536	25	50	Да	Со склада	5072 руб. – +
O62541	25	60	Да	120 дней	4476 руб. – +
O62546	25	70	Да	120 дней	4593 руб. – +
O62551	25	75	Да	120 дней	4669 руб. – +
O62556	25	80	Да	Со склада	4821 руб. – +
O62561	25	90	Да	120 дней	4821 руб. – +
O62566	25	100	Да	Со склада	5247 руб. – +
O62596	25	100	Нет	Со склада	5194 руб. – +
O62571	25	125	Да	Со склада	6887 руб. – +
O62576	25	150	Да	120 дней	6542 руб. – +
O62581	25	175	Да	120 дней	7464 руб. – +
O62586	25	200	Да	120 дней	8725 руб. – +
O62512	32	10	Да	120 дней	5743 руб. – +
O62517	32	20	Да	Со склада	6852 руб. – +
O62522	32	25	Да	Со склада	6070 руб. – +
O62527	32	30	Да	120 дней	6198 руб. – +
O62532	32	40	Да	Со склада	6682 руб. – +
O62537	32	50	Да	Со склада	6659 руб. – +
O62542	32	60	Да	120 дней	7120 руб. – +
O62547	32	70	Да	120 дней	7575 руб. – +
O62552	32	75	Да	120 дней	7821 руб. – +
O62557	32	80	Да	120 дней	8036 руб. – +
O62562	32	90	Да	120 дней	8498 руб. – +
O62567	32	100	Да	Со склада	8953 руб. – +
O62572	32	125	Да	120 дней	10102 руб. – +
O62577	32	150	Да	120 дней	11252 руб. – +
O62582	32	175	Да	120 дней	12402 руб. – +
O62587	32	200	Да	120 дней	13546 руб. – +
