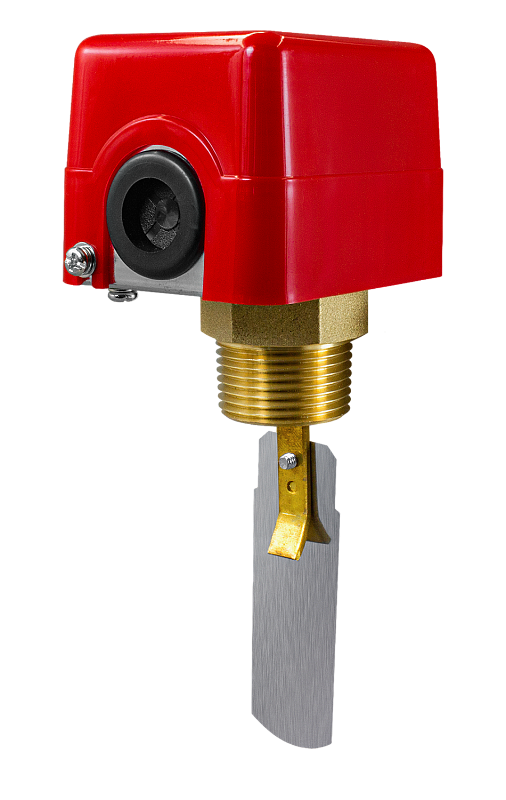

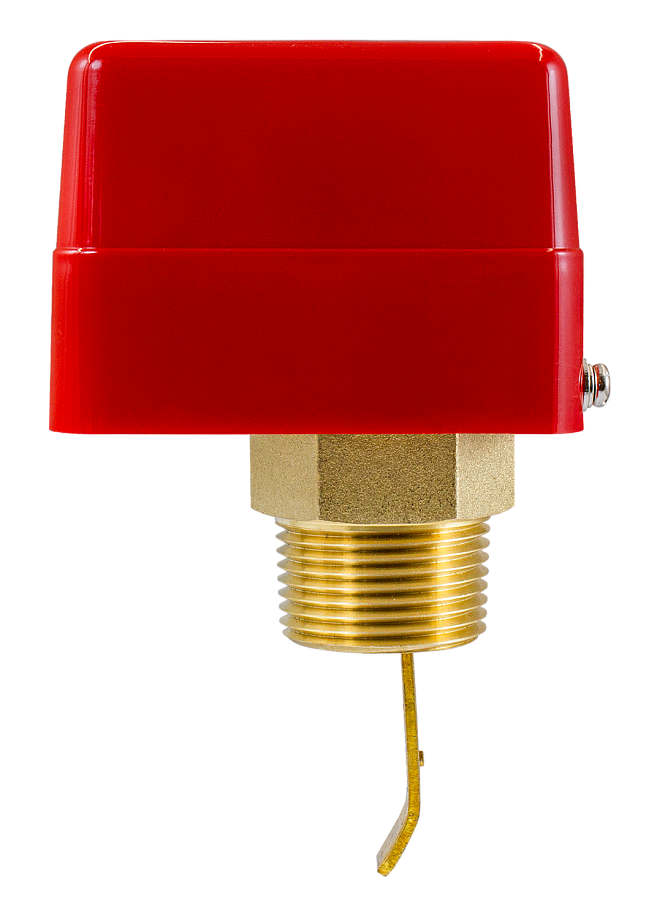

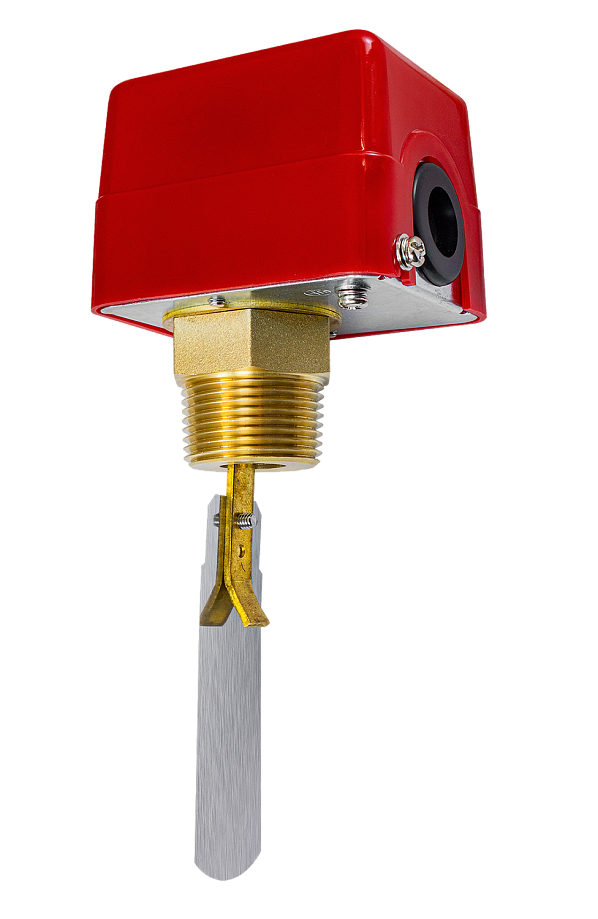

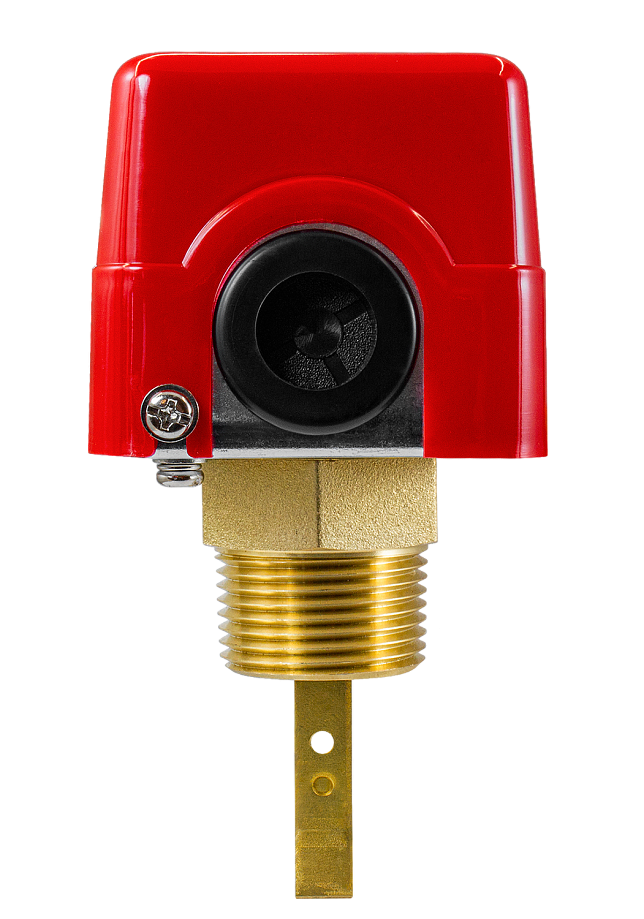

Реле потока лепестковое ДР-П-03

Прибор для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Рабочая среда: вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды: 1 МПа
Температура рабочей среды: +1…+100°С
Расход: 10...1570 л/мин
Реле: ~8 А, 220 В, переключающий контакт
Присоединение: наруж. K½", K¾", K1"
Материал штуцера: латунь
Степень пылевлагозащиты: IP33

В закладки

2 914 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Реле потока лепестковое ДР-П-03 предназначено для контроля потока неагрессивных жидкостей в трубопроводе. Приборы устанавливаются в тройник трубопровода.
Данные устройства обычно применяются для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации.

Особенности:

В комплект поставки входят сменные пластинки (лепестки) для труб диаметром от ¾" до 6". При необходимости можно купить набор сменных лепестков отдельно
Подстроечный винт для изменения порога срабатывания реле

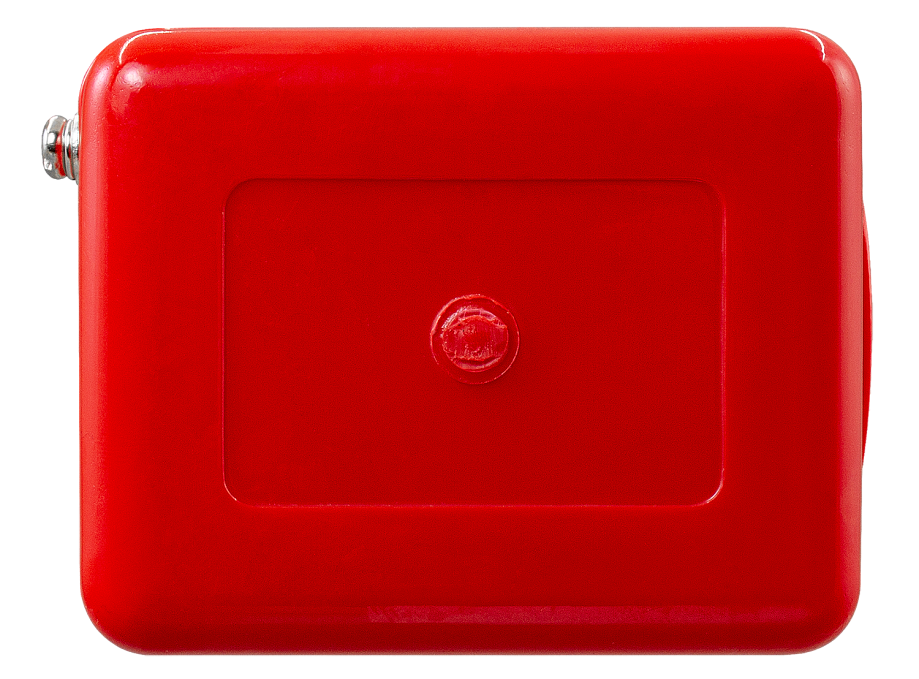

Материал крышки корпуса: полипропилен

Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.

Для установки датчиков по месту эксплуатации используются бобышки, например БП-А-G3/4-22, БП-А-G1-30.

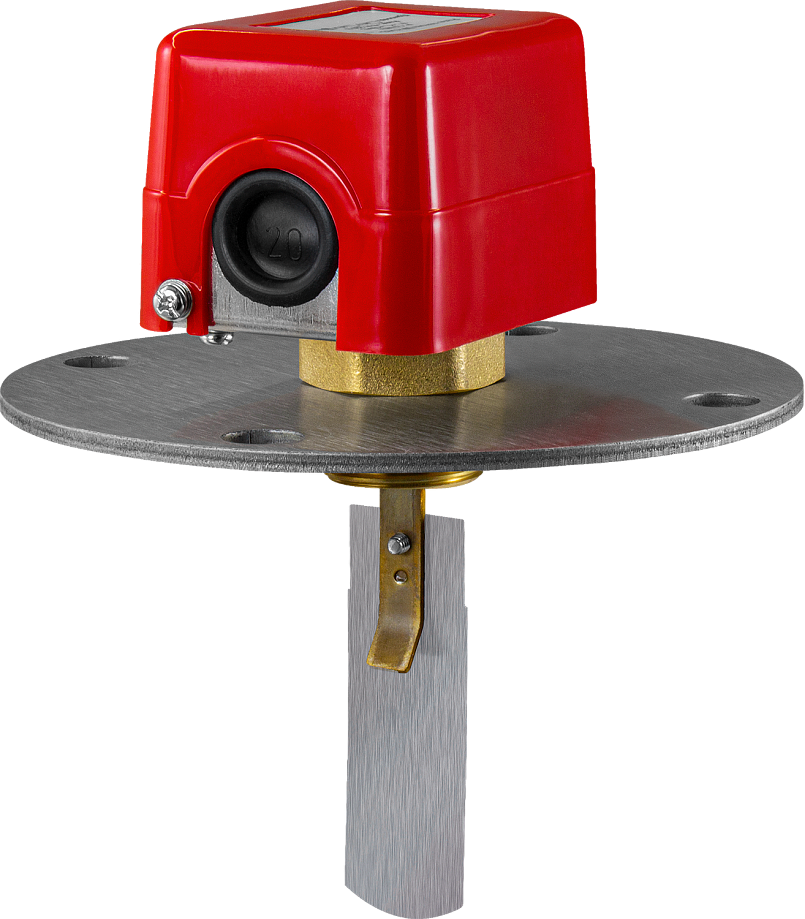

Для фланцевого присоединения реле с резьбой К1" используется фланец монтажный, который снизу поджимается гайкой (фланец и гайка приобретаются отдельно)

Технические характеристики:

Параметр	Значение
Параметр	ДР-П-03-15	ДР-П-03-20	ДР-П-03-25
Рабочая среда	Вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды	1 МПа
Температура рабочей среды	+1…+100°С
Температура эксплуатации	0…+60°С
Расход	10...1570 л/мин		11...810 л/мин
Реле	~8 А, 220 В, переключающий контакт
Резьба наружная	K½"	K¾"	K1"
Материал штуцера	Латунь
Материал крышки корпуса	Полипропилен
Количество сменных лепестков	2 шт.	3 шт.	5 шт.
Степень пылевлагозащиты	IP33
Габаритные размеры без лепестков	122×86×64 мм
Размеры сменных лепестков	36×15 мм 58×15 мм 88×15 мм		36×27 мм 58×27 мм 88×27 мм 125×27 мм 150×27 мм
Вес	336 г	350 г	363 г

Габаритные размеры

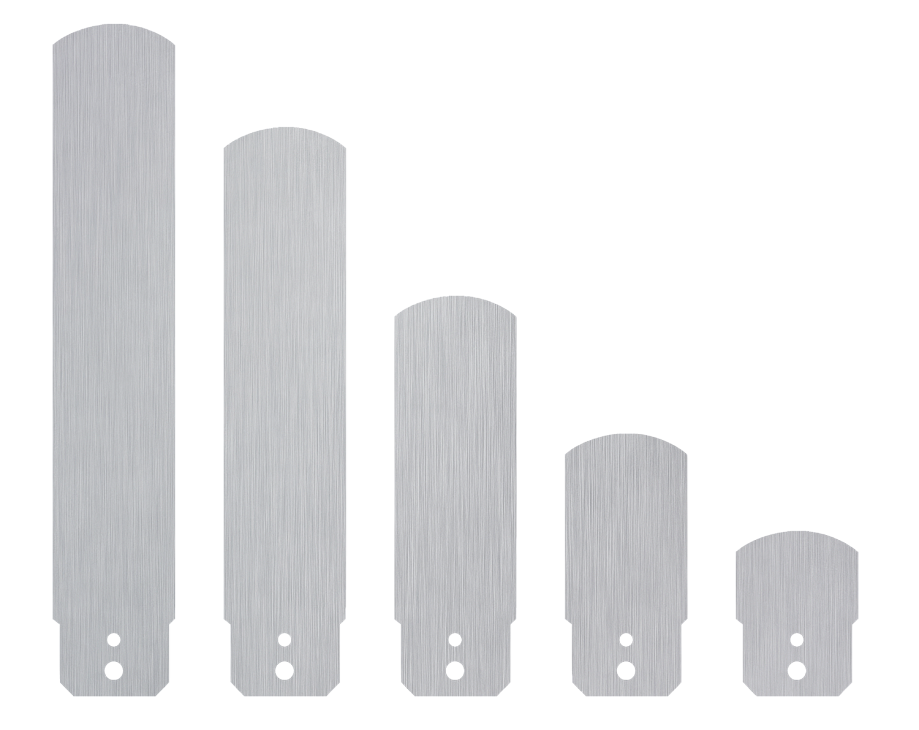

Сменные лепестки

Размеры, мм	ДР-П-03
Размеры, мм	-15	-20	-25
L1	36		36
L2	58		58
L3	88		88
L4	–	–	125
L5	–	–	150
W	15		27

Версия: 2024-12-17-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	17.12.2024	0.99 Мб
Отказное письмо	11.10.2022	1.17 Мб

Артикул	Присоед.резьба	Срок поставки	Стоимость
K1/2" K3/4" K1"

Артикул	Модель	Присоед.резьба	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Присоед.резьба	Срок поставки	Стоимость
A97372	ДР-П-03-15	K1/2"	Со склада	2914 руб. – +
A97373	ДР-П-03-20	K3/4"	Со склада	2914 руб. – +
A97374	ДР-П-03-25	K1"	Со склада	2914 руб. – +

Артикул	Модель	Присоед.резьба	Срок поставки	Стоимость
A97372	ДР-П-03-15	K1/2"	Со склада	2914 руб. – +
A97373	ДР-П-03-20	K3/4"	Со склада	2914 руб. – +
A97374	ДР-П-03-25	K1"	Со склада	2914 руб. – +
