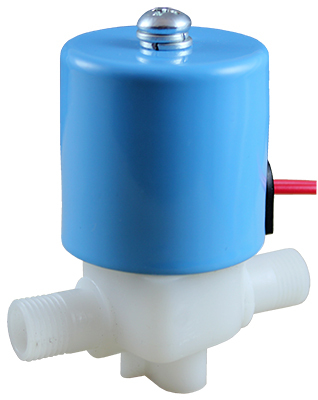

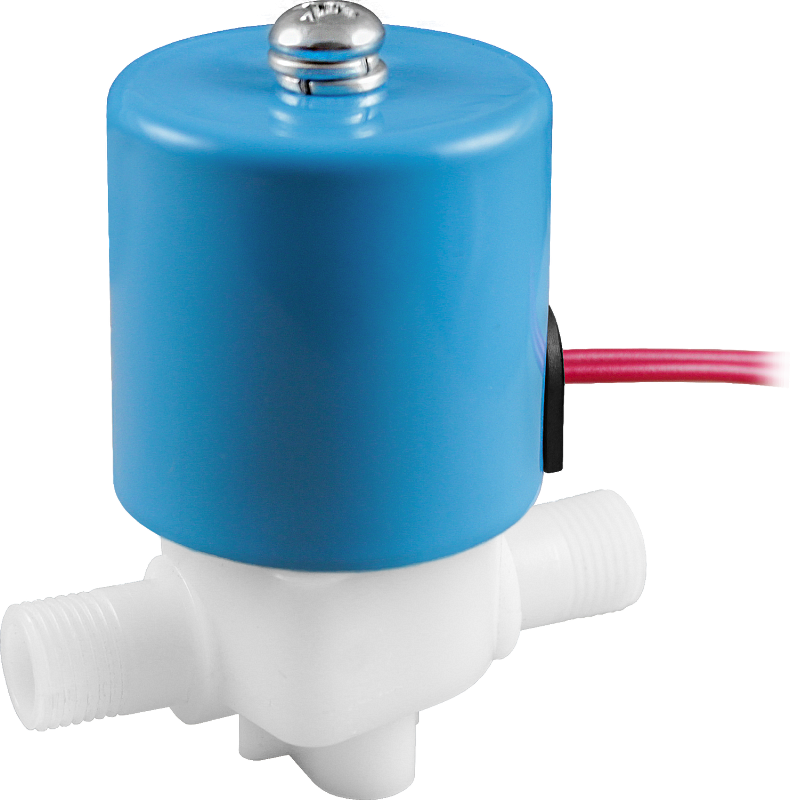

Клапан нормально закрытый AR-YCWS3-01G

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, масла, воздух, инертные газы
Температура рабочей среды: −10...+120°С
Рабочее давление: 0...0,7 МПа
Диаметр условного прохода: 2,3 мм
Материал корпуса: полиацеталь
Материал уплотнения: VITON
Присоединение: резьбовое G⅛"

Является аналогом:

Производитель	Ode
Модель/серия	21J

В закладки

от 977 руб. Наличие: Под заказ к 2025.07.01 Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем AR-YCWS3-01G предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
Срабатывание при нулевом давлении
Пониженное энергопотребление
Компактный размер

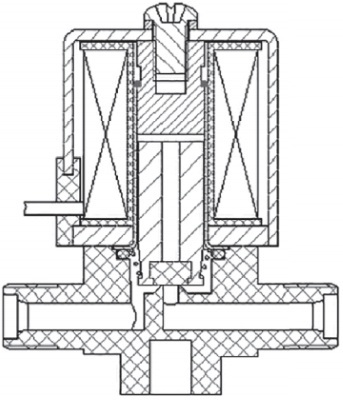

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, масла, воздух, инертные газы
Материал	Корпуса	Полиацеталь
	Уплотнения	VITON
Температура рабочей среды		−10...+120°С
Рабочее давление		0...0,7 МПа
Диаметр условного прохода		2,3 мм
Присоединение		Резьбовое G⅛"
Катушка		AB2B, AB2Bs, IP54, выводные провода 30 см
Питание*		~220 В, ~110 В =60…220 В, =24 В, =12 В
Мощность		6 ВА (АС), 6 Вт (DC)

* Работа клапана с катушкой на ~24 В не гарантируется. Установка катушки на ~24 В возможна только под ответственность заказчика.

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCWS3-01G-2,3-1/8-GLV	2,3	0,15	⅛"	0,0	0,7	108

Расшифровка обозначения на примере клапана AR-YCWS3-01G-2,3-1/8-XYZ:
AR-YCWS3-01G – модель клапана.
2,3 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – полиацеталь.
Z – материал уплотнения: V – VITON.

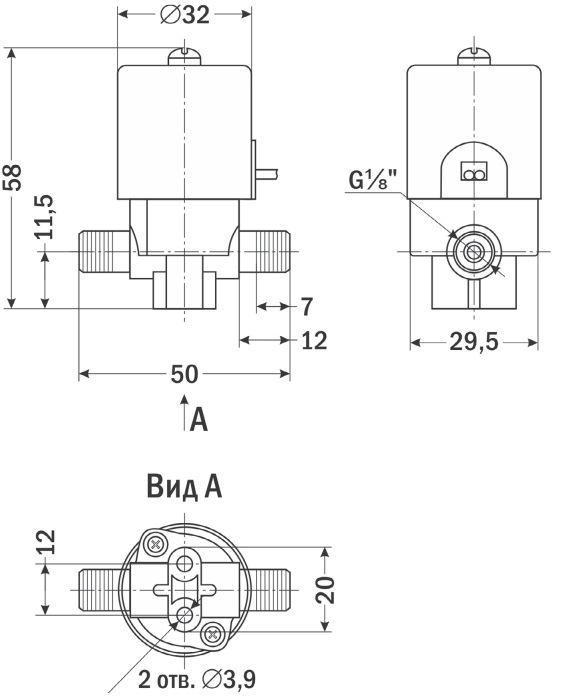

Габаритные размеры

Версия: 2022-05-17-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.59 Мб

Артикул	Питание, В	Срок поставки	Стоимость
~220 ~110 =60…220 =24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
K17998	~220	Снято с производства	1002 руб. – +
K17999	~110	Под заказ к 2025.07.01	1002 руб. – +
K18000	=60…220	120 дней	977 руб. – +
K18001	=24	Под заказ к 2025.07.01	1002 руб. – +
K18002	=12	Снято с производства	1002 руб. – +
