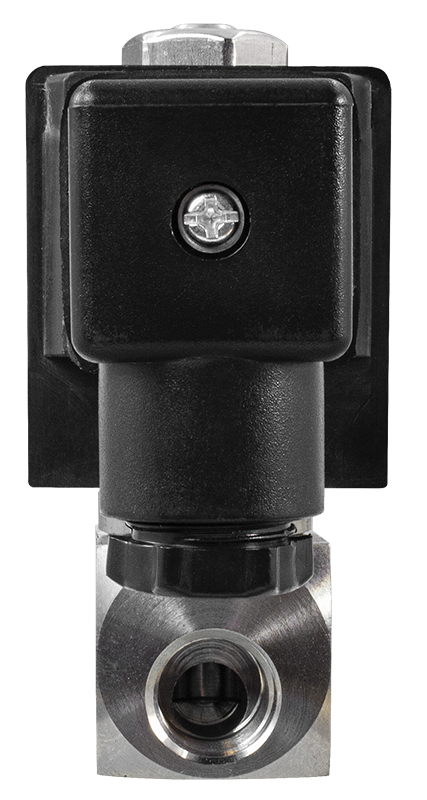

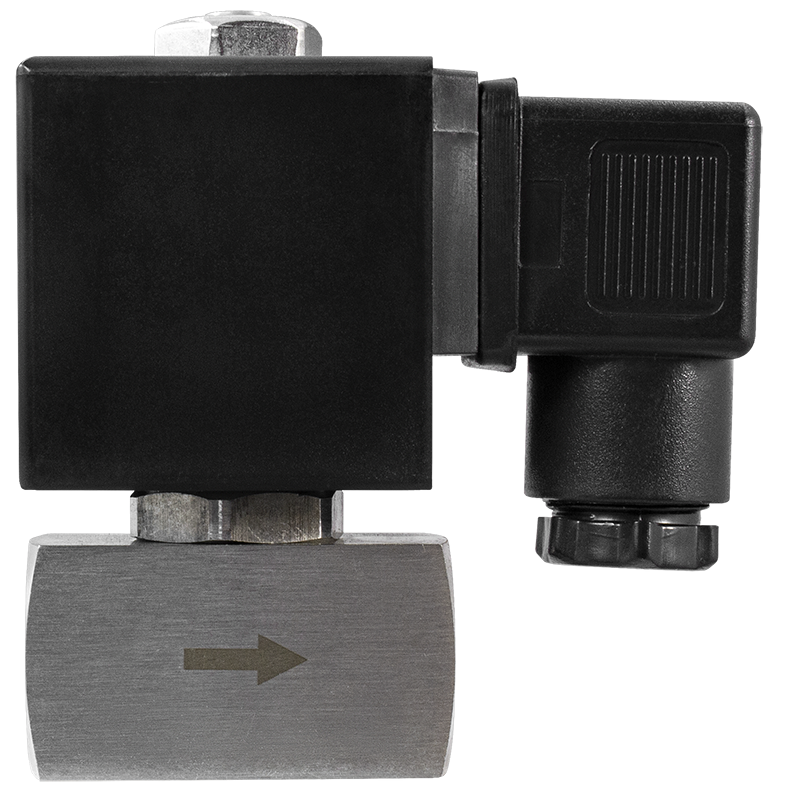

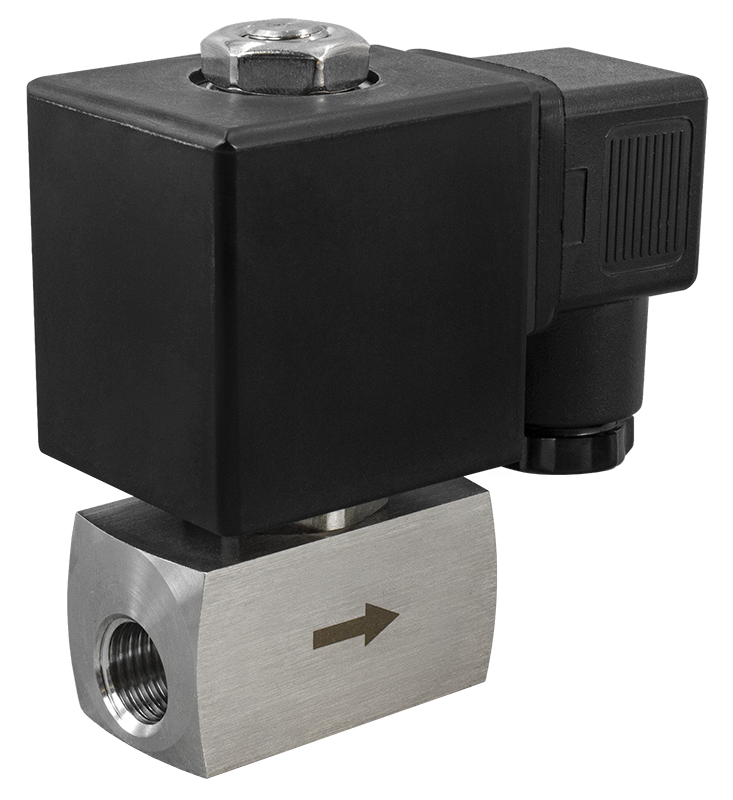

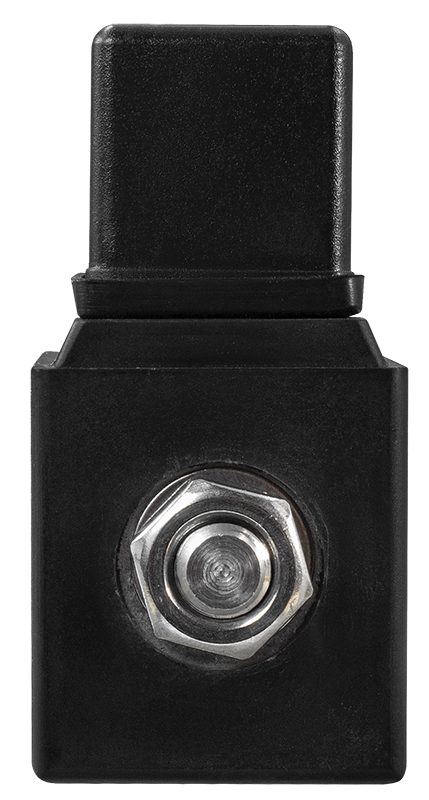

Клапан нормально закрытый AR-2Z21 (AR-YCE11)

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −20...+180°С
Рабочее давление: 0...1,6 МПа
Диаметр условного прохода: 8 мм, 9 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G⅛", G¼", G⅜", G½"

Является аналогом:

Производитель	TORK
Модель/серия	T-SК

В закладки

от 8 559 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (42)
Все модификации ()
Отзывы (0)

Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем AR-2Z21 (AR-YCE11) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Срабатывание при нулевом давлении
Пониженное энергопотребление
Компактный размер

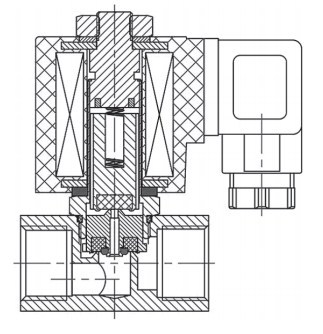

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Пар, вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	PTFE
Температура рабочей среды		−20...+180°С
Рабочее давление		0...1,6 МПа
Диаметр условного прохода		8 мм, 9 мм
Присоединение		Резьбовое G⅛", G¼", G⅜", G½"
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В

Катушка	Мощность	AC			DC
Катушка	Мощность	~220 В	~110 В	~24 В	=24 В	=12 В
S21H IP65	22 ВА	V	V	V
S21H IP65	15 Вт				V	V
ASEх282* IP65	24 ВА	V	V	V
ASEх282* IP65	17 Вт				V	V
ASEx1320* IP65	28 ВА	V
ASEx1320* IP65	20 Вт				V	V
ASE21H** IP65	5,5 ВА	V
ASE21H** IP65	10 Вт				V	V

*Взрывозащищенная катушка.
**Использование энергосберегающей катушки ASE21H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-2Z21-8-1/8-GSP	8,0	0,68	⅛"	0,0	1,6	420
AR-2Z21-9-1/4-GSP	9,0		¼"			480
AR-2Z21-9-3/8-GSP			⅜"			460
AR-2Z21-9-1/2-GSP			½"			500

Расшифровка обозначения на примере клапана AR-2Z21-8-1/8-XYZ:
AR-2Z21 – модель клапана.
8 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

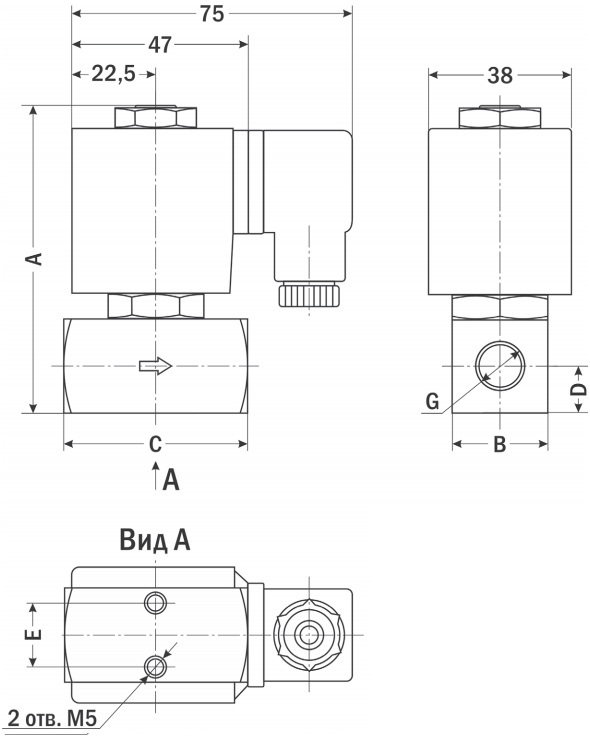

Габаритные размеры

Размер, мм	AR-2Z21-8-1/8	AR-2Z21-9-1/4	AR-2Z21-9-3/8	AR-2Z21-9-1/2
Размер, мм	AR-2Z21-8-1/8	AR-2Z21-9-1/4	AR-2Z21-9-3/8	AR-2Z21-9-1/2
A	81,5			83,5
B	25			27
C	45			53
D	7,5	9	11	13,5
E	16
G	⅛"	¼"	⅜"	½"

Версия: 2022-04-13-ШАР
