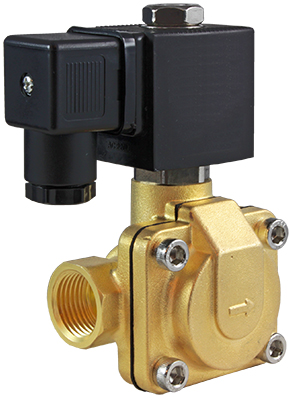

Клапан нормально закрытый AR-YCB11

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10…+120°C
Рабочее давление: 0,03…1,6 МПа
Диаметр условного прохода: 15 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: резьбовое G½"

В закладки

от 5 357 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (8)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCB11 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Работа при высоком давлении до 1,6 МПа
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Высокая износостойкость

Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Латунь
	Уплотнения	VITON
Температура рабочей среды		−10...+120°С
Рабочее давление		0,03...1,6 МПа
Диаметр условного прохода		15 мм
Присоединение		Резьбовое G½"
Катушка		S91H, IP54
Питание		~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В
Мощность		S91H: 10 ВА (АС), 20 ВА (АС), 14 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-YCB11-15-1/2-GBV	15	4,5	½"	0,03	1,6	1000
AR-YCB11-15-1/2-GBV	15	4,5	½"	0,03	1,6	1000

Расшифровка обозначения на примере клапана AR-YCB11-15-1/2-XYZ:
AR-YCB11 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.

Z – материал уплотнения: V – VITON.

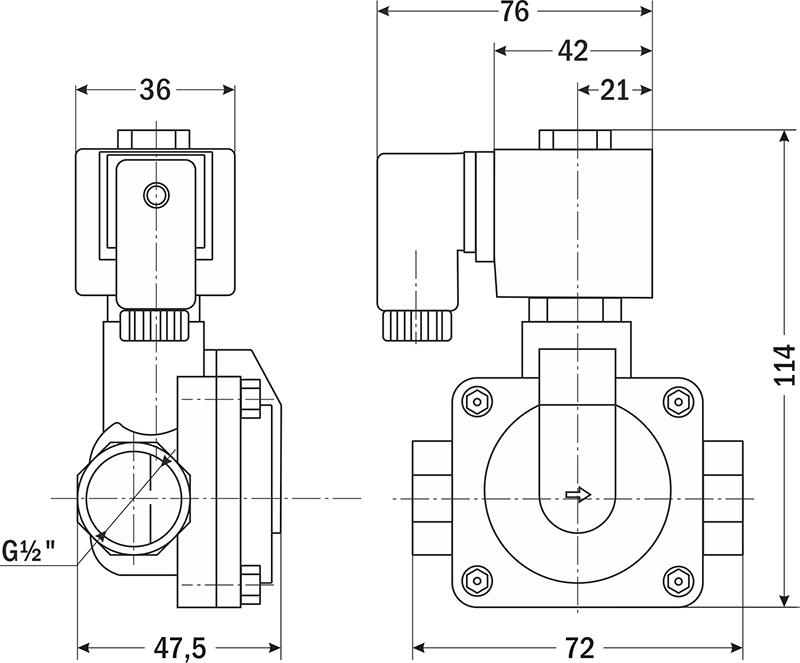

Габаритные размеры

Версия: 2023-11-10-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	10.11.2023	0.56 Мб

Артикул	Питание, В	Срок поставки	Стоимость
~380 ~220 ~110 ~36 ~24 =24 =12 =6

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
O65860	~380	Со склада (комплектация 1..72 часа)	5457 руб. – +
O65861	~220	Со склада	5357 руб. – +
O65862	~110	Со склада (комплектация 1..72 часа)	5457 руб. – +
O65863	~36	Со склада (комплектация 1..72 часа)	5457 руб. – +
O65864	~24	Со склада (комплектация 1..72 часа)	5457 руб. – +
O65865	=24	Со склада (комплектация 1..72 часа)	5457 руб. – +
O65866	=12	Со склада (комплектация 1..72 часа)	5457 руб. – +
O65867	=6	Со склада (комплектация 1..72 часа)	5457 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
O65860	~380	Со склада (комплектация 1..72 часа)	5457 руб. – +
O65861	~220	Со склада	5357 руб. – +
O65862	~110	Со склада (комплектация 1..72 часа)	5457 руб. – +
O65863	~36	Со склада (комплектация 1..72 часа)	5457 руб. – +
O65864	~24	Со склада (комплектация 1..72 часа)	5457 руб. – +
O65865	=24	Со склада (комплектация 1..72 часа)	5457 руб. – +
O65866	=12	Со склада (комплектация 1..72 часа)	5457 руб. – +
O65867	=6	Со склада (комплектация 1..72 часа)	5457 руб. – +

Отзывы на этот товар пока отсутствуют.
