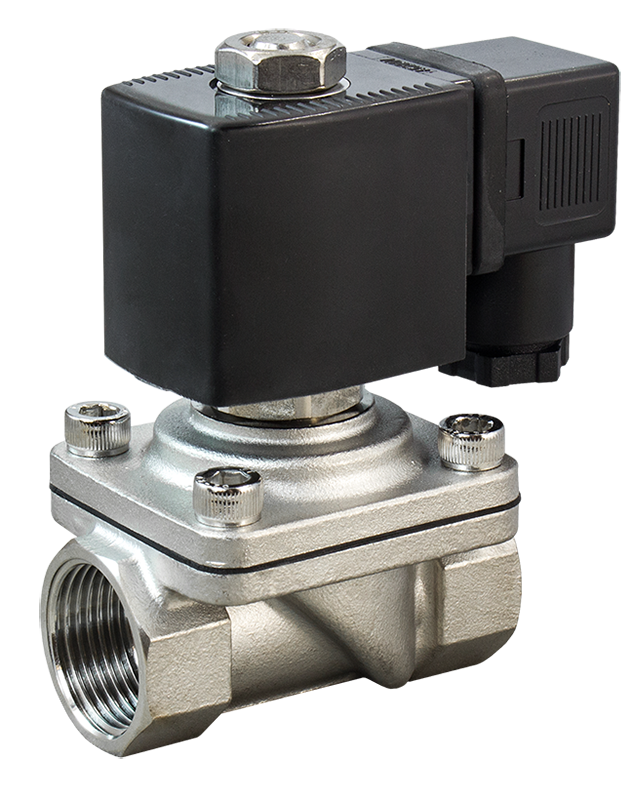

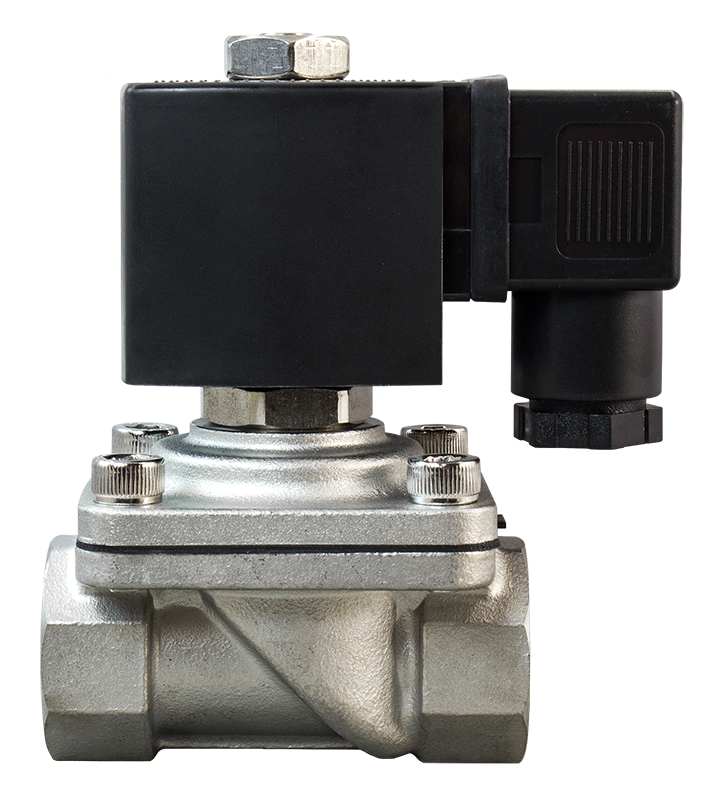

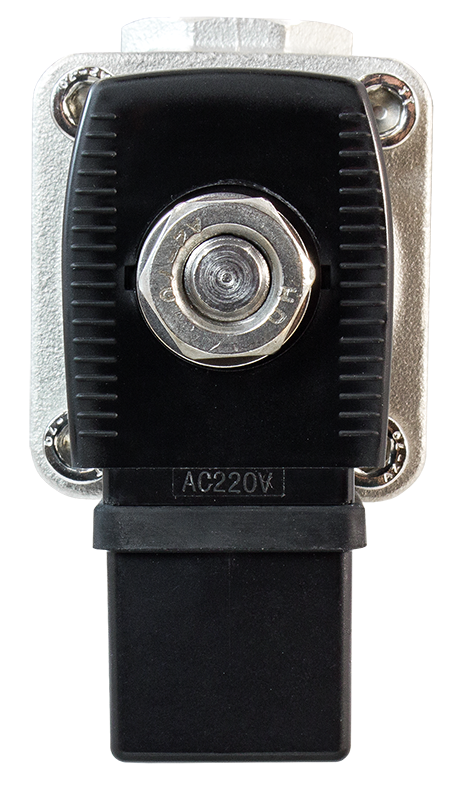

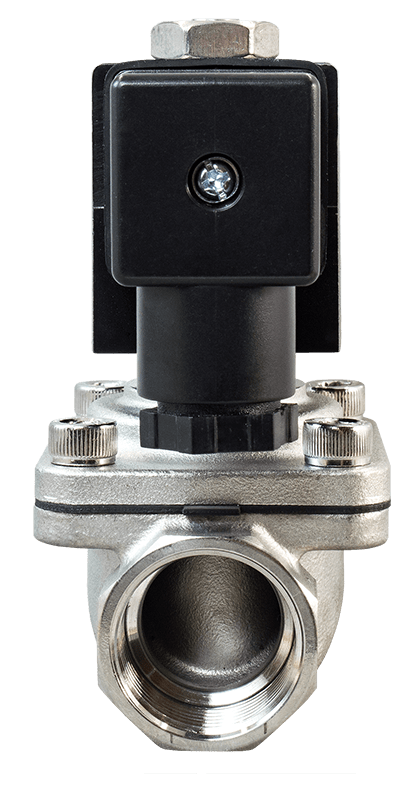

Клапан нормально закрытый AR-2W41 GSV

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, масла, инертные газы, спирт
Температура рабочей среды: −10…+120°С
Рабочее давление: 0...1,1 МПа (для воздуха и инертных газов), 0...0,8 МПа (для остальных сред)
Диаметр условного прохода: 15...50 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: VITON
Присоединение: резьбовое G½"...G2"

Является аналогом:

Производитель	Burkert	TORK	Ode
Модель/серия	6213	T-GP/T-SYDZ	21HT/21HF/21IH

В закладки

от 3 919 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (54)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W41 GSV предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Срабатывание при нулевом давлении
Высокая частота срабатывания
В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму, ориентируясь на ду клапана

Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, масла, инертные газы, спирт
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	VITON
Температура рабочей среды		−10…+120°С
Рабочее давление		0...1,1 МПа (для воздуха и инертных газов), 0...0,8 МПа (для остальных сред)
Диаметр условного прохода		15…50 мм
Присоединение		Резьбовое G½"...G2"
Питание		~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В

Ду, мм	Катушка	Мощность	AC					DC
Ду, мм	Катушка	Мощность	~380 В	~220 В	~110 В	~36 В	~24 В	=110 В	=24 В	=12 В	=6 В
15...25	S91H IP54	10 ВА	V			V
		20 ВА		V	V		V
		14 Вт							V	V	V
	ASE11H* IP65	4,5 ВА		V
	ASE11H* IP65	8 Вт							V	V
	ASEx543** IP65	23 ВА		V	V
	ASEx543** IP65	13 Вт							V	V
40...50	AS71H IP54	17 ВА		V	V		V
40...50	AS71H IP54	23 Вт						V	V	V

*Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка.
Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-2W41-15-1/2-GSV	15	3,8	½"	0,0	1,1	600
AR-2W41-20-3/4-GSV	20	8	¾"			610
AR-2W41-25-1-GSV	25	10	1"			830
AR-2W41-40-1.1/2-GSV	40	25	1½"			2020
AR-2W41-50-2-GSV	50	41	2"			3100

Расшифровка обозначения на примере клапана AR-2W41-15-1/2-XYZ:
AR-2W41 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.

Z – материал уплотнения: V – VITON.

Габаритные размеры

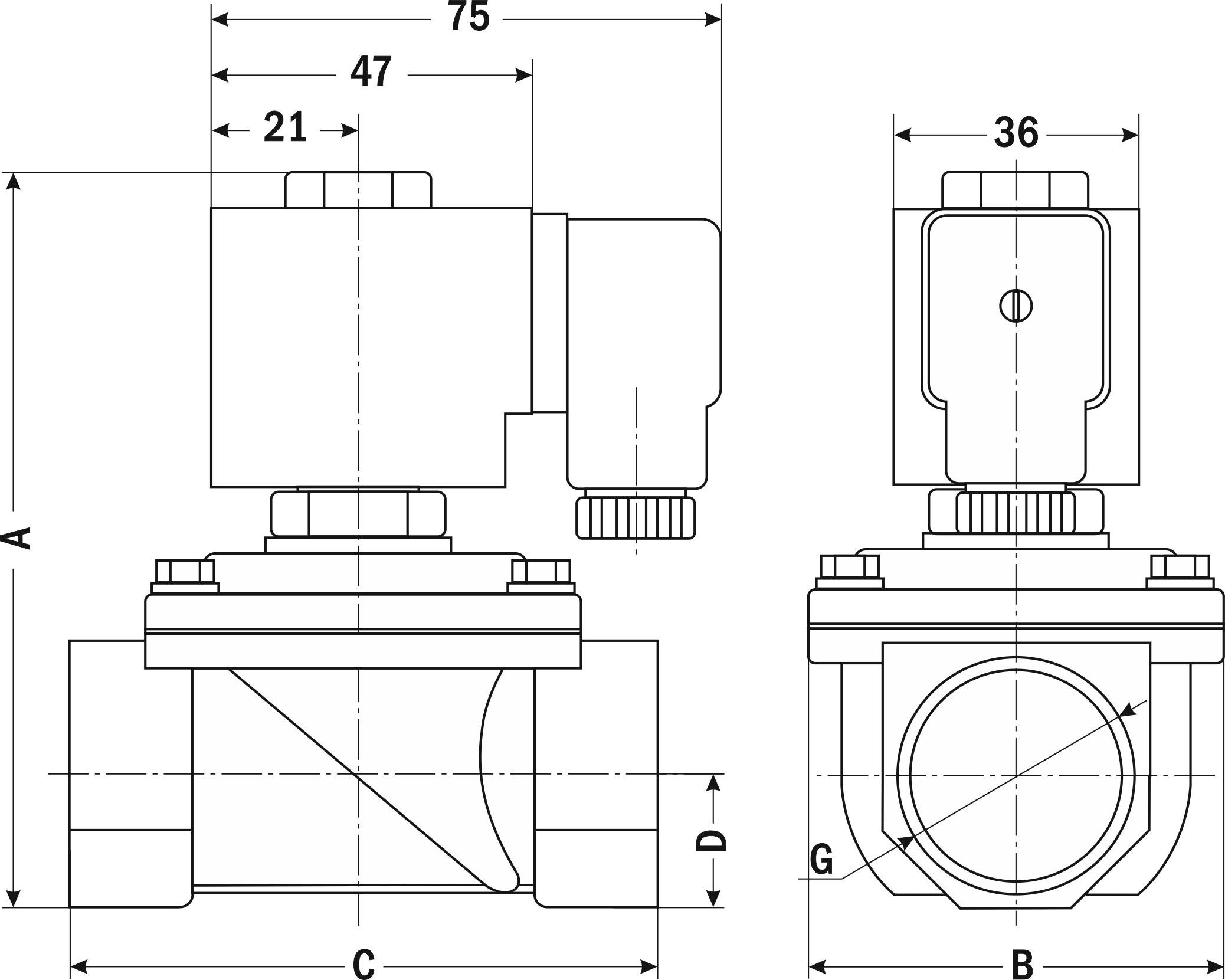

AR-2W41-15...25

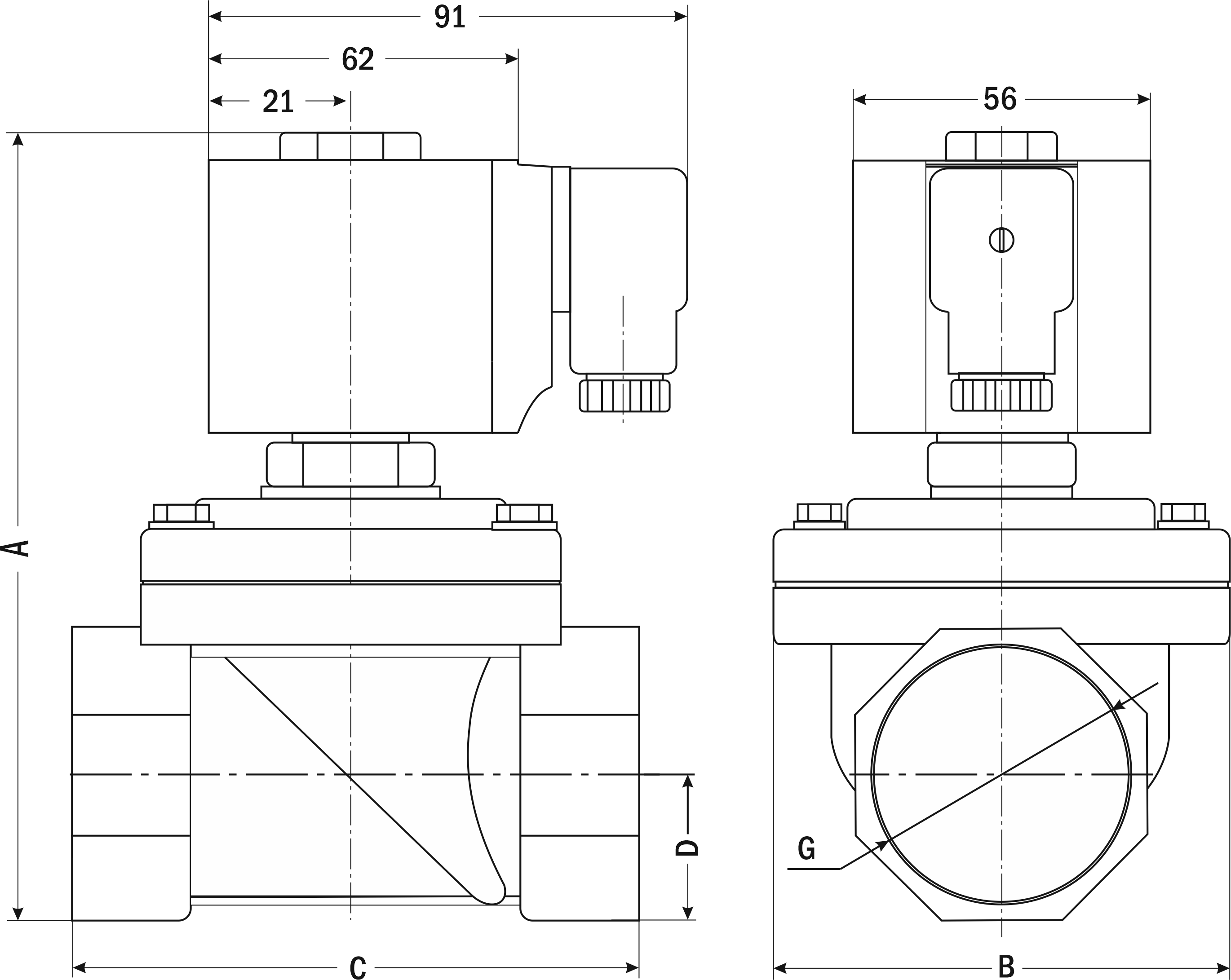

AR-2W41-40...50

Размер, мм	AR-2W41-15	AR-2W41-20	AR-2W41-25	AR-2W41-40	AR-2W41-50
A	93	100	108	143	163
B	50	51	61	86	100
C	66,5	66	86	110	138
D	14	16	20	29	36
G	½"	¾"	1"	1½"	2"

Версия: 2023-11-10-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	01.07.2024	0.58 Мб

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость
15 20 25 40 50	S91H ASE11H ASEx543 AS71H	~380 ~220 ~110 ~36 ~24 =110 =24 =12 =6

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость
O38249	15	S91H	~380	Со склада (комплектация 1..72 часа)	4019 руб. – +
O38252	15	S91H	~220	Со склада	3919 руб. – +
O38263	15	S91H	~110	Со склада (комплектация 1..72 часа)	4019 руб. – +
O38271	15	S91H	~36	Со склада (комплектация 1..72 часа)	4019 руб. – +
O38274	15	S91H	~24	Со склада (комплектация 1..72 часа)	4019 руб. – +
O38284	15	S91H	=24	Со склада	4019 руб. – +
O38295	15	S91H	=12	Со склада (комплектация 1..72 часа)	4019 руб. – +
O38306	15	S91H	=6	Со склада (комплектация 1..72 часа)	4019 руб. – +
O38255	15	ASE11H	~220	Со склада (комплектация 1..72 часа)	5515 руб. – +
O38287	15	ASE11H	=24	Со склада (комплектация 1..72 часа)	5615 руб. – +
O38258	15	ASEx543	~220	Со склада (комплектация 1..72 часа)	10088 руб. – +
O38266	15	ASEx543	~110	Со склада (комплектация 1..72 часа)	10188 руб. – +
O38290	15	ASEx543	=24	Со склада (комплектация 1..72 часа)	10188 руб. – +
O38301	15	ASEx543	=12	Со склада (комплектация 1..72 часа)	10188 руб. – +
O38250	20	S91H	~380	Со склада (комплектация 1..72 часа)	4225 руб. – +
O38253	20	S91H	~220	Со склада	4125 руб. – +
O38264	20	S91H	~110	Со склада (комплектация 1..72 часа)	4225 руб. – +
O38272	20	S91H	~36	Со склада (комплектация 1..72 часа)	4225 руб. – +
O38275	20	S91H	~24	Со склада (комплектация 1..72 часа)	4225 руб. – +
O38285	20	S91H	=24	Со склада	4225 руб. – +
O38296	20	S91H	=12	Со склада (комплектация 1..72 часа)	4225 руб. – +
O38307	20	S91H	=6	Со склада (комплектация 1..72 часа)	4225 руб. – +
O38256	20	ASE11H	~220	Со склада (комплектация 1..72 часа)	5721 руб. – +
O38288	20	ASE11H	=24	Со склада (комплектация 1..72 часа)	5821 руб. – +
O38259	20	ASEx543	~220	Со склада (комплектация 1..72 часа)	10294 руб. – +
O38267	20	ASEx543	~110	Со склада (комплектация 1..72 часа)	10394 руб. – +
O38291	20	ASEx543	=24	Со склада (комплектация 1..72 часа)	10394 руб. – +
O38302	20	ASEx543	=12	Со склада (комплектация 1..72 часа)	10394 руб. – +
O38251	25	S91H	~380	Со склада (комплектация 1..72 часа)	6288 руб. – +
O38254	25	S91H	~220	Со склада	6188 руб. – +
O38265	25	S91H	~110	Со склада (комплектация 1..72 часа)	6288 руб. – +
O38273	25	S91H	~36	Со склада (комплектация 1..72 часа)	6288 руб. – +
O38276	25	S91H	~24	Со склада (комплектация 1..72 часа)	6288 руб. – +
O38286	25	S91H	=24	Со склада	6288 руб. – +
O38297	25	S91H	=12	Со склада (комплектация 1..72 часа)	6288 руб. – +
O38308	25	S91H	=6	Со склада (комплектация 1..72 часа)	6288 руб. – +
O38257	25	ASE11H	~220	Со склада (комплектация 1..72 часа)	7784 руб. – +
O38289	25	ASE11H	=24	Со склада (комплектация 1..72 часа)	7884 руб. – +
O38260	25	ASEx543	~220	Со склада (комплектация 1..72 часа)	12357 руб. – +
O38268	25	ASEx543	~110	Со склада (комплектация 1..72 часа)	12457 руб. – +
O38292	25	ASEx543	=24	Со склада (комплектация 1..72 часа)	12457 руб. – +
O38303	25	ASEx543	=12	Со склада (комплектация 1..72 часа)	12457 руб. – +
O38261	40	AS71H	~220	Со склада	11963 руб. – +
O38269	40	AS71H	~110	Со склада (комплектация 1..72 часа)	12063 руб. – +
O38280	40	AS71H	~24	Со склада (комплектация 1..72 часа)	12063 руб. – +
O38282	40	AS71H	=110	Со склада (комплектация 1..72 часа)	12063 руб. – +
O38293	40	AS71H	=24	Со склада	12063 руб. – +
O38304	40	AS71H	=12	Со склада (комплектация 1..72 часа)	12063 руб. – +
O38262	50	AS71H	~220	Со склада	18563 руб. – +
O38270	50	AS71H	~110	Со склада (комплектация 1..72 часа)	18663 руб. – +
O38281	50	AS71H	~24	Со склада (комплектация 1..72 часа)	18663 руб. – +
O38283	50	AS71H	=110	Со склада (комплектация 1..72 часа)	18663 руб. – +
O38294	50	AS71H	=24	Со склада (комплектация 1..72 часа)	18663 руб. – +
O38305	50	AS71H	=12	Со склада (комплектация 1..72 часа)	18663 руб. – +
