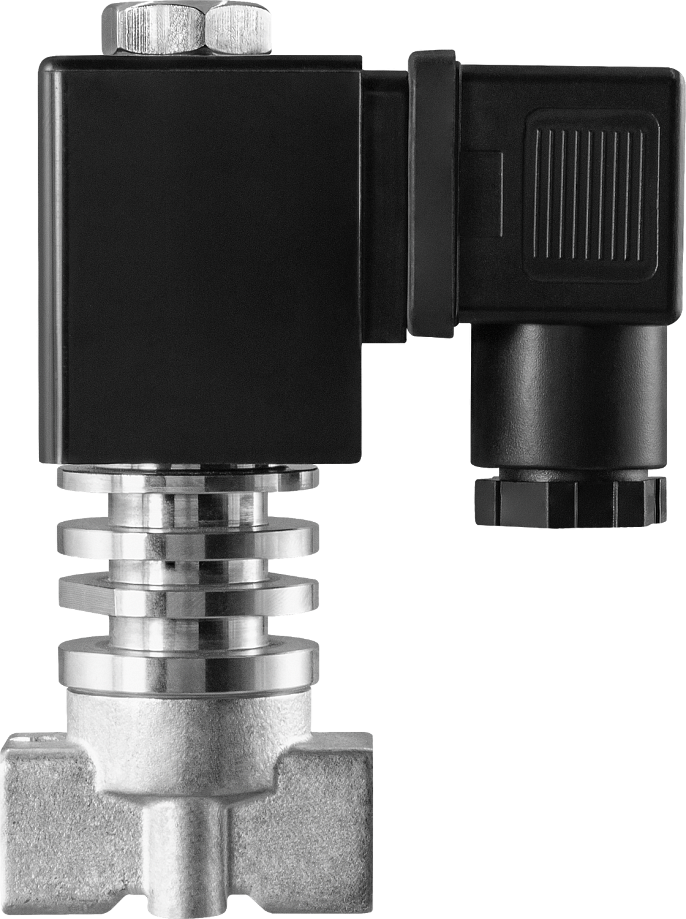

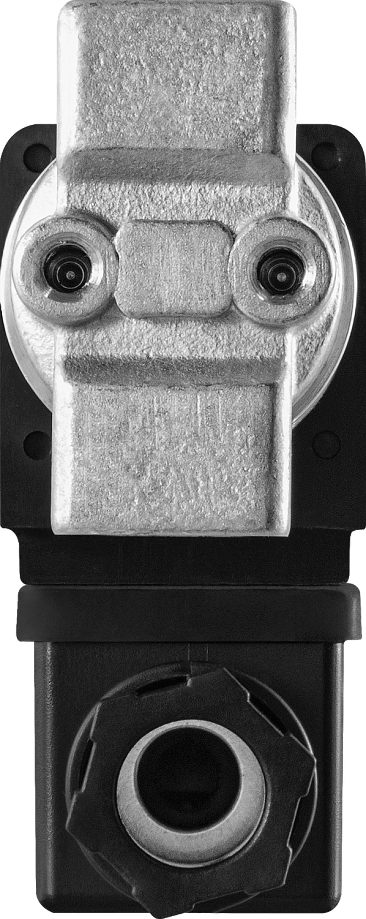

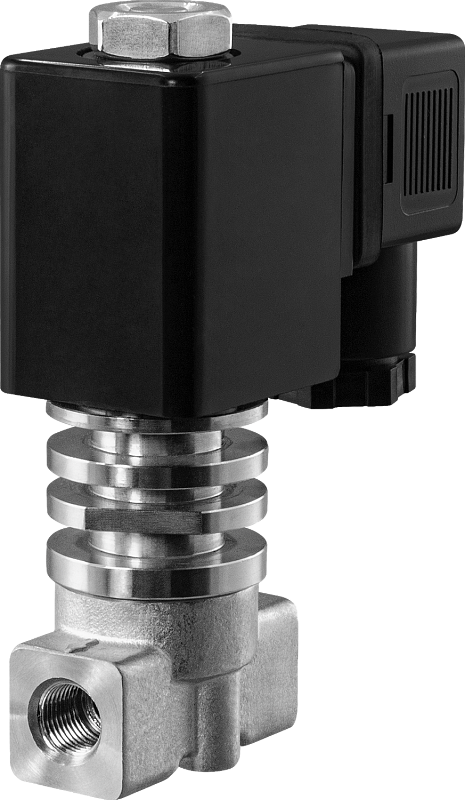

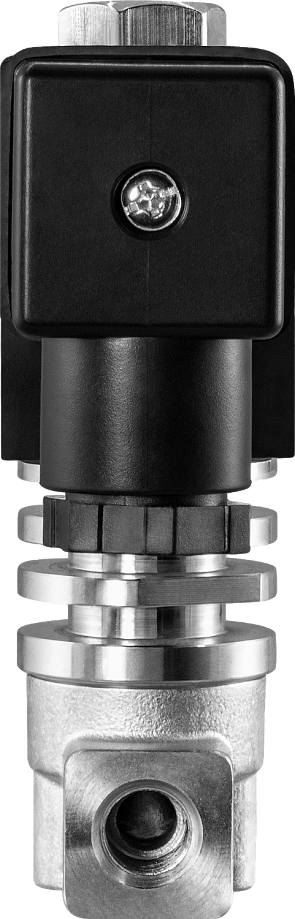

Клапан нормально закрытый AR-1G11

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −60...+300°С
Рабочее давление: 0...1,7 МПа
Диаметр условного прохода: 1,6...6 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PEEK
Присоединение: резьбовое G⅛"...G⅜"

В закладки

от 8 778 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (84)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе
Особенности:

Специальная конструкция с охлаждающим радиатором позволяет использовать клапан при температуре рабочей среды до +300°С
Срабатывание при нулевом давлении
Компактный размер
Долгий срок службы

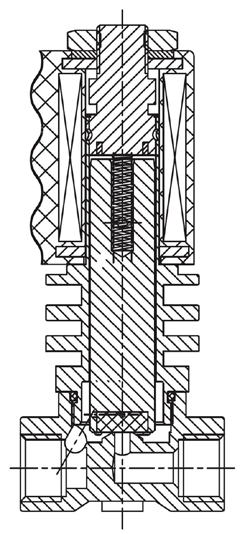

Принцип действия и область применения:

Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа изделия, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр		Значение
Рабочая среда		Пар, вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	PEEK
Температура рабочей среды		−60...+300°С
Рабочее давление		0...1,7 МПа
Диаметр условного прохода		1,6...6 мм
Присоединение		Резьбовое G⅛"...G⅜"
Питание		~380 В,~220 В, ~110 В, ~36 В,~24 В, =110 В, =24 В, =12 В

Катушка	Мощность	AC					DC
Катушка	Мощность	~380 В	~220 В	~110 В	~36 В	~24 В	=110 В	=24 В	=12 В	=6 В
AS11H IP65	22 ВА		V	V		V
AS11H IP65	13 Вт						V	V	V
S91H IP54	10 ВА	V			V
	20 ВА		V	V		V
	14 Вт							V	V	V
AS18H IP65	15 ВА		V	V		V
AS18H IP65	12 Вт							V	V
ASE11H* IP65	4,5 ВА		V
ASE11H* IP65	8 Вт							V	V

* Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-1G11-1,6-1/8-GST	1,6	0,04	⅛"	0,0	1,6	375
AR-1G11-2,5-1/8-GST	2,5	0,2	⅛"		1,7	376
AR-1G11-3-1/4-GST	3	0,26	¼"		1,3	380
AR-1G11-4-3/8-GST	4	0,51	⅜"		0,7	421
AR-1G11-6-3/8-GST	6	0,68	⅜"		0,4	441

Расшифровка обозначения на примере клапана AR-1G11-1,6-1/8-XYZ:
AR-1G11 — модель клапана.
1,6 — диаметр условного прохода в мм.
1/8 — размер резьбы в дюймах.
X — присоединение: G — трубная резьба.
Y — материал корпуса: S — нержавеющая сталь.
Z — материал уплотнения: T — PEEK.

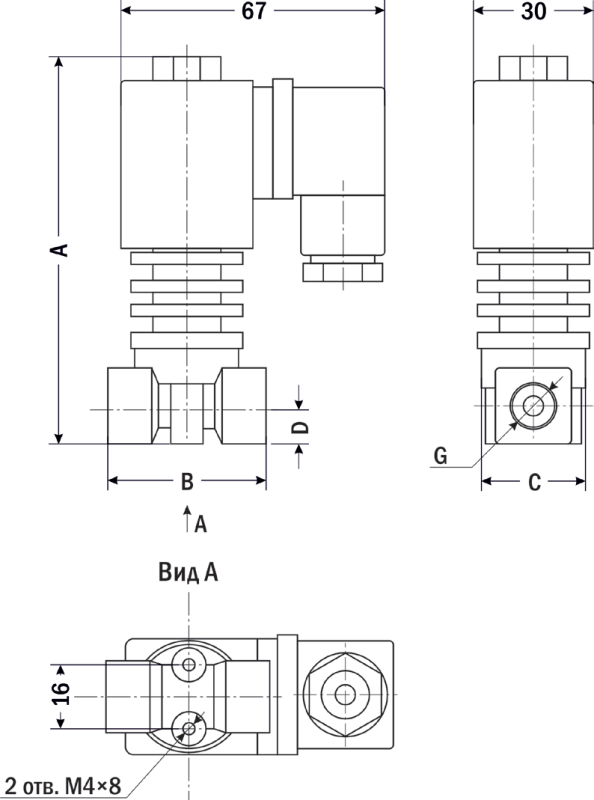

Габаритные размеры

Размер, мм	AR-1G11, Ду, мм
Размер, мм	1,6	2,5	3	4	6
A	95	95	97	103,5	104
B	39,5	39,5	39,5	43	44
C	21	21	26	28	28
D	9	9	8,5	10,5	10,5
G	⅛"	⅛"	¼"	⅜"	⅜"

Версия: 2023-11-10-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	15.07.2024	0.68 Мб

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость
1,6 2,5 3 4 6	AS11H S91H AS18H ASE11H	~380 ~220 ~110 ~36 ~24 =110 =24 =12 =6

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость
O62871	1,6	AS11H	~220	Со склада	8778 руб. – +
O62891	1,6	AS11H	~110	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62911	1,6	AS11H	~24	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62926	1,6	AS11H	=110	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62931	1,6	AS11H	=24	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62951	1,6	AS11H	=12	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62866	1,6	S91H	~380	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62876	1,6	S91H	~220	Со склада (комплектация 1..72 часа)	9290 руб. – +
O62896	1,6	S91H	~110	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62906	1,6	S91H	~36	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62916	1,6	S91H	~24	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62936	1,6	S91H	=24	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62956	1,6	S91H	=12	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62971	1,6	S91H	=6	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62881	1,6	AS18H	~220	Со склада (комплектация 1..72 часа)	9397 руб. – +
O62901	1,6	AS18H	~110	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62921	1,6	AS18H	~24	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62941	1,6	AS18H	=24	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62961	1,6	AS18H	=12	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62886	1,6	ASE11H	~220	Со склада (комплектация 1..72 часа)	10786 руб. – +
O62946	1,6	ASE11H	=24	Со склада (комплектация 1..72 часа)	10886 руб. – +
O62872	2,5	AS11H	~220	Со склада	8778 руб. – +
O62892	2,5	AS11H	~110	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62912	2,5	AS11H	~24	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62927	2,5	AS11H	=110	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62932	2,5	AS11H	=24	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62952	2,5	AS11H	=12	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62867	2,5	S91H	~380	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62877	2,5	S91H	~220	Со склада (комплектация 1..72 часа)	9290 руб. – +
O62897	2,5	S91H	~110	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62907	2,5	S91H	~36	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62917	2,5	S91H	~24	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62937	2,5	S91H	=24	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62957	2,5	S91H	=12	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62972	2,5	S91H	=6	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62882	2,5	AS18H	~220	Со склада (комплектация 1..72 часа)	9397 руб. – +
O62902	2,5	AS18H	~110	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62922	2,5	AS18H	~24	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62942	2,5	AS18H	=24	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62962	2,5	AS18H	=12	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62887	2,5	ASE11H	~220	Со склада (комплектация 1..72 часа)	10786 руб. – +
O62947	2,5	ASE11H	=24	Со склада (комплектация 1..72 часа)	10886 руб. – +
O62873	3	AS11H	~220	Со склада	8778 руб. – +
O62893	3	AS11H	~110	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62913	3	AS11H	~24	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62928	3	AS11H	=110	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62933	3	AS11H	=24	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62953	3	AS11H	=12	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62868	3	S91H	~380	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62878	3	S91H	~220	Со склада (комплектация 1..72 часа)	9290 руб. – +
O62898	3	S91H	~110	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62908	3	S91H	~36	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62918	3	S91H	~24	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62938	3	S91H	=24	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62958	3	S91H	=12	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62973	3	S91H	=6	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62883	3	AS18H	~220	Со склада (комплектация 1..72 часа)	9397 руб. – +
O62903	3	AS18H	~110	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62923	3	AS18H	~24	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62943	3	AS18H	=24	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62963	3	AS18H	=12	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62888	3	ASE11H	~220	Со склада (комплектация 1..72 часа)	10786 руб. – +
O62948	3	ASE11H	=24	Со склада (комплектация 1..72 часа)	10886 руб. – +
O62874	4	AS11H	~220	Со склада	8778 руб. – +
O62894	4	AS11H	~110	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62914	4	AS11H	~24	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62929	4	AS11H	=110	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62934	4	AS11H	=24	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62954	4	AS11H	=12	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62869	4	S91H	~380	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62879	4	S91H	~220	Со склада (комплектация 1..72 часа)	9290 руб. – +
O62899	4	S91H	~110	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62909	4	S91H	~36	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62919	4	S91H	~24	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62939	4	S91H	=24	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62959	4	S91H	=12	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62974	4	S91H	=6	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62884	4	AS18H	~220	Со склада (комплектация 1..72 часа)	9397 руб. – +
O62904	4	AS18H	~110	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62924	4	AS18H	~24	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62944	4	AS18H	=24	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62964	4	AS18H	=12	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62889	4	ASE11H	~220	Со склада (комплектация 1..72 часа)	10786 руб. – +
O62949	4	ASE11H	=24	Со склада (комплектация 1..72 часа)	10886 руб. – +

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание, В	Срок поставки	Стоимость
O62871	1,6	AS11H	~220	Со склада	8778 руб. – +
O62891	1,6	AS11H	~110	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62911	1,6	AS11H	~24	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62926	1,6	AS11H	=110	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62931	1,6	AS11H	=24	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62951	1,6	AS11H	=12	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62866	1,6	S91H	~380	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62876	1,6	S91H	~220	Со склада (комплектация 1..72 часа)	9290 руб. – +
O62896	1,6	S91H	~110	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62906	1,6	S91H	~36	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62916	1,6	S91H	~24	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62936	1,6	S91H	=24	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62956	1,6	S91H	=12	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62971	1,6	S91H	=6	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62881	1,6	AS18H	~220	Со склада (комплектация 1..72 часа)	9397 руб. – +
O62901	1,6	AS18H	~110	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62921	1,6	AS18H	~24	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62941	1,6	AS18H	=24	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62961	1,6	AS18H	=12	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62886	1,6	ASE11H	~220	Со склада (комплектация 1..72 часа)	10786 руб. – +
O62946	1,6	ASE11H	=24	Со склада (комплектация 1..72 часа)	10886 руб. – +
O62966	1,6	ASE11H	=12	120 дней	10886 руб. – +
O62872	2,5	AS11H	~220	Со склада	8778 руб. – +
O62892	2,5	AS11H	~110	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62912	2,5	AS11H	~24	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62927	2,5	AS11H	=110	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62932	2,5	AS11H	=24	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62952	2,5	AS11H	=12	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62867	2,5	S91H	~380	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62877	2,5	S91H	~220	Со склада (комплектация 1..72 часа)	9290 руб. – +
O62897	2,5	S91H	~110	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62907	2,5	S91H	~36	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62917	2,5	S91H	~24	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62937	2,5	S91H	=24	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62957	2,5	S91H	=12	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62972	2,5	S91H	=6	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62882	2,5	AS18H	~220	Со склада (комплектация 1..72 часа)	9397 руб. – +
O62902	2,5	AS18H	~110	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62922	2,5	AS18H	~24	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62942	2,5	AS18H	=24	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62962	2,5	AS18H	=12	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62887	2,5	ASE11H	~220	Со склада (комплектация 1..72 часа)	10786 руб. – +
O62947	2,5	ASE11H	=24	Со склада (комплектация 1..72 часа)	10886 руб. – +
O62967	2,5	ASE11H	=12	Под заказ к 2025.07.01	10886 руб. – +
O62873	3	AS11H	~220	Со склада	8778 руб. – +
O62893	3	AS11H	~110	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62913	3	AS11H	~24	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62928	3	AS11H	=110	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62933	3	AS11H	=24	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62953	3	AS11H	=12	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62868	3	S91H	~380	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62878	3	S91H	~220	Со склада (комплектация 1..72 часа)	9290 руб. – +
O62898	3	S91H	~110	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62908	3	S91H	~36	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62918	3	S91H	~24	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62938	3	S91H	=24	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62958	3	S91H	=12	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62973	3	S91H	=6	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62883	3	AS18H	~220	Со склада (комплектация 1..72 часа)	9397 руб. – +
O62903	3	AS18H	~110	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62923	3	AS18H	~24	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62943	3	AS18H	=24	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62963	3	AS18H	=12	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62888	3	ASE11H	~220	Со склада (комплектация 1..72 часа)	10786 руб. – +
O62948	3	ASE11H	=24	Со склада (комплектация 1..72 часа)	10886 руб. – +
O62968	3	ASE11H	=12	Под заказ к 2025.07.01	10886 руб. – +
O62874	4	AS11H	~220	Со склада	8778 руб. – +
O62894	4	AS11H	~110	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62914	4	AS11H	~24	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62929	4	AS11H	=110	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62934	4	AS11H	=24	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62954	4	AS11H	=12	Со склада (комплектация 1..72 часа)	8878 руб. – +
O62869	4	S91H	~380	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62879	4	S91H	~220	Со склада (комплектация 1..72 часа)	9290 руб. – +
O62899	4	S91H	~110	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62909	4	S91H	~36	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62919	4	S91H	~24	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62939	4	S91H	=24	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62959	4	S91H	=12	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62974	4	S91H	=6	Со склада (комплектация 1..72 часа)	9390 руб. – +
O62884	4	AS18H	~220	Со склада (комплектация 1..72 часа)	9397 руб. – +
O62904	4	AS18H	~110	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62924	4	AS18H	~24	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62944	4	AS18H	=24	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62964	4	AS18H	=12	Со склада (комплектация 1..72 часа)	9497 руб. – +
O62889	4	ASE11H	~220	Со склада (комплектация 1..72 часа)	10786 руб. – +
O62949	4	ASE11H	=24	Со склада (комплектация 1..72 часа)	10886 руб. – +
O62969	4	ASE11H	=12	Под заказ к 2025.07.01	10886 руб. – +
O62875	6	AS11H	~220	Под заказ к 2025.07.01	8778 руб. – +
O62895	6	AS11H	~110	120 дней	8878 руб. – +
O62915	6	AS11H	~24	120 дней	8878 руб. – +
O62930	6	AS11H	=110	120 дней	8878 руб. – +
O62935	6	AS11H	=24	Под заказ к 2025.07.01	8878 руб. – +
O62955	6	AS11H	=12	120 дней	8878 руб. – +
O62870	6	S91H	~380	120 дней	9390 руб. – +
O62880	6	S91H	~220	120 дней	9290 руб. – +
O62900	6	S91H	~110	120 дней	9390 руб. – +
O62910	6	S91H	~36	120 дней	9390 руб. – +
O62920	6	S91H	~24	120 дней	9390 руб. – +
O62940	6	S91H	=24	Под заказ к 2025.07.01	9390 руб. – +
O62960	6	S91H	=12	120 дней	9390 руб. – +
O62975	6	S91H	=6	120 дней	9390 руб. – +
O62885	6	AS18H	~220	Снято с производства	9397 руб. – +
O62905	6	AS18H	~110	120 дней	9497 руб. – +
O62925	6	AS18H	~24	120 дней	9497 руб. – +
O62945	6	AS18H	=24	120 дней	9497 руб. – +
O62965	6	AS18H	=12	120 дней	9497 руб. – +
O62890	6	ASE11H	~220	120 дней	10786 руб. – +
O62950	6	ASE11H	=24	120 дней	10886 руб. – +
O62970	6	ASE11H	=12	120 дней	10886 руб. – +
