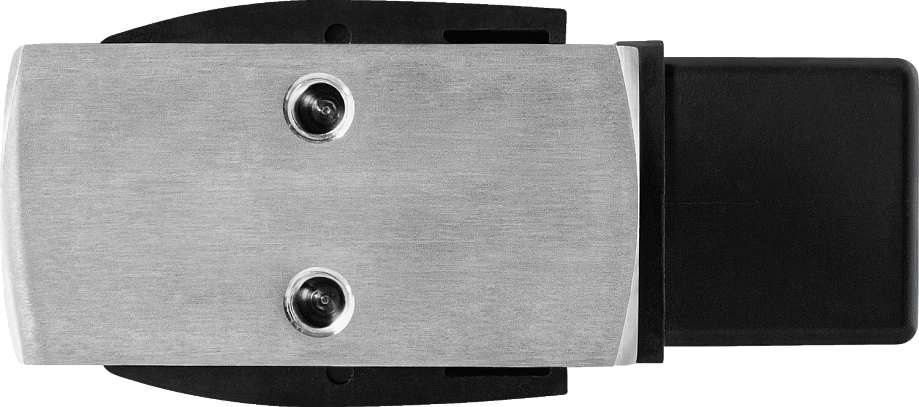

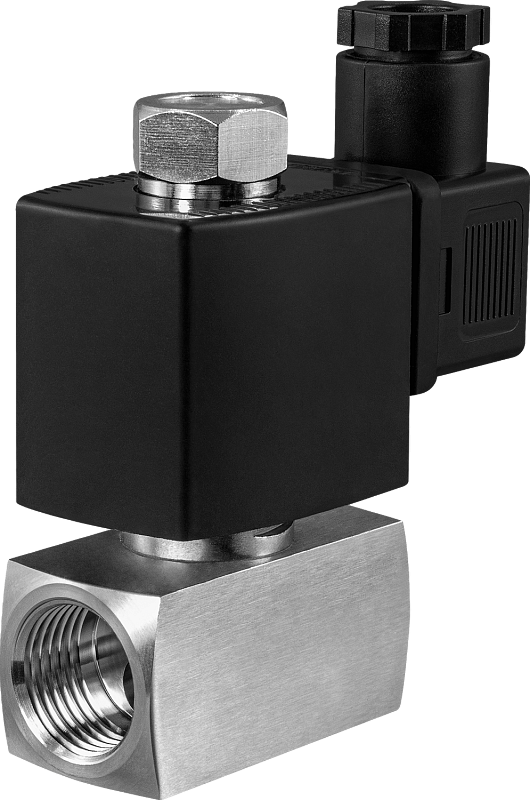

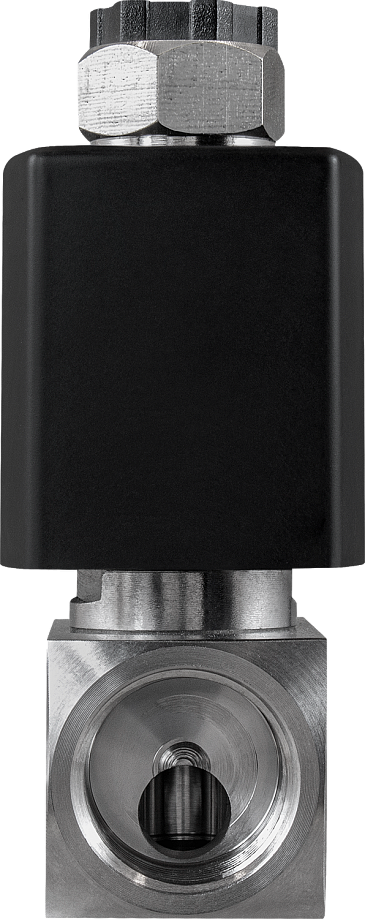

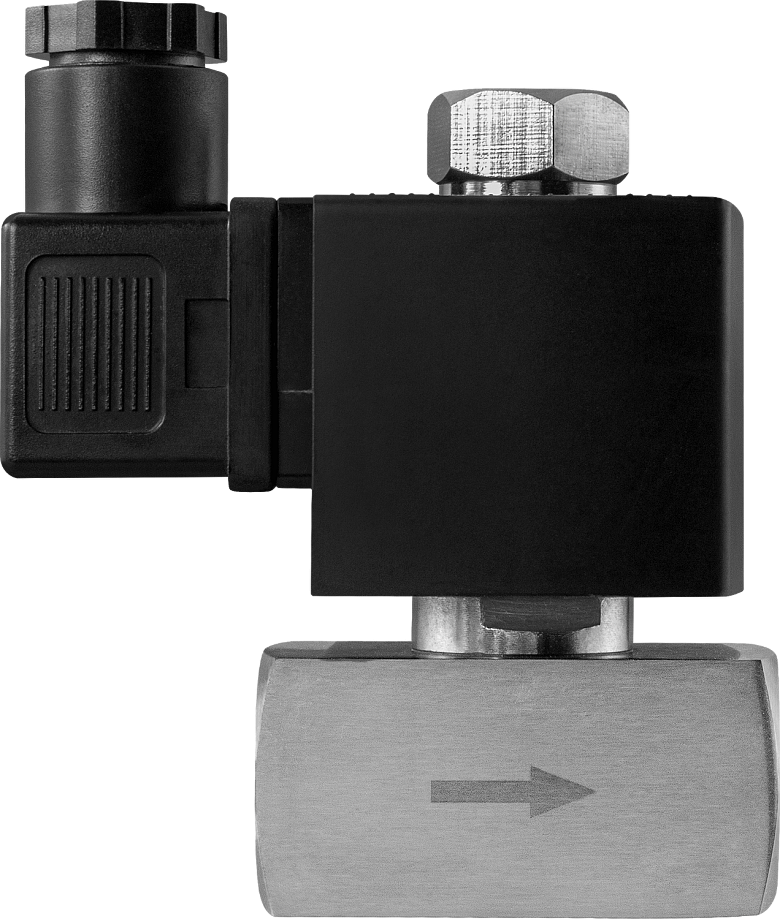

Клапан нормально открытый AR-2Z32

Клапан соленоидный нормально открытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

В закладки

от 10 424 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (10)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально открытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе
Особенности:

Подходит для систем вентиляции
Срабатывание при нулевом давлении
Пониженное энергопотребление
Долгий срок службы

Принцип действия и область применения:

Нормально открытый соленоидный клапан — это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр		Значение
Рабочая среда		Воздух, кислород
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	Силикон
Температура рабочей среды		−30...+80°С
Рабочее давление		0...0,05 МПа
Диаметр условного прохода		10 мм
Присоединение		Резьбовое G½"
Питание		~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В , =6 В

Катушка	Мощность	AC					DC
Катушка	Мощность	~380 В	~220 В	~110 В	~36 В	~24 В	=24 В	=12 В	=6 В
AS91HT IP54	20 ВА		V	V		V
	10 ВА	V			V
	14 Вт						V	V	V
ASE41H* IP65	5 ВА		V
ASE41H* IP65	7,5 Вт						V

*Использование энергосберегающей катушки ASE41H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-2Z32-10-1/2-GSQ	10	0,68	½"	0,00	0,05	468

Расшифровка обозначения клапана AR-2Z32-10-1/2-XYZ:
AR-2Z32 — модель клапана;
10 — диаметр условного прохода, мм;
1/2 — размер резьбы в дюймах;
X — присоединение: G — трубная резьба;
Y — материал корпуса: S — нержавеющая сталь;
Z — материал уплотнения: Q — силикон.

Габаритные размеры

Версия: 2021-02-05-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	24.11.2023	0.37 Мб

Артикул	Питание, В	Модель катушки	Срок поставки	Стоимость
~380 ~220 ~110 ~36 ~24 =24 =12 =6	AS91HT ASE41H

Артикул	Питание, В	Модель катушки	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Питание, В	Модель катушки	Срок поставки	Стоимость
O39517	~380	AS91HT	Со склада (комплектация 1..72 часа)	10524 руб. – +
O39518	~220	AS91HT	Со склада (комплектация 1..72 часа)	10424 руб. – +
O39525	~220	ASE41H	Со склада (комплектация 1..72 часа)	10424 руб. – +
O39519	~110	AS91HT	Со склада (комплектация 1..72 часа)	10524 руб. – +
O39520	~36	AS91HT	Со склада (комплектация 1..72 часа)	10524 руб. – +
O39521	~24	AS91HT	Со склада (комплектация 1..72 часа)	10524 руб. – +
O39522	=24	AS91HT	Со склада	10524 руб. – +
O39526	=24	ASE41H	Со склада (комплектация 1..72 часа)	10524 руб. – +
O39523	=12	AS91HT	Со склада (комплектация 1..72 часа)	10524 руб. – +
O39524	=6	AS91HT	Со склада (комплектация 1..72 часа)	10524 руб. – +

Артикул	Питание, В	Модель катушки	Срок поставки	Стоимость
O39517	~380	AS91HT	Со склада (комплектация 1..72 часа)	10524 руб. – +
O39518	~220	AS91HT	Со склада (комплектация 1..72 часа)	10424 руб. – +
O39525	~220	ASE41H	Со склада (комплектация 1..72 часа)	10424 руб. – +
O39519	~110	AS91HT	Со склада (комплектация 1..72 часа)	10524 руб. – +
O39520	~36	AS91HT	Со склада (комплектация 1..72 часа)	10524 руб. – +
O39521	~24	AS91HT	Со склада (комплектация 1..72 часа)	10524 руб. – +
O39522	=24	AS91HT	Со склада	10524 руб. – +
O39526	=24	ASE41H	Со склада (комплектация 1..72 часа)	10524 руб. – +
O39523	=12	AS91HT	Со склада (комплектация 1..72 часа)	10524 руб. – +
O39524	=6	AS91HT	Со склада (комплектация 1..72 часа)	10524 руб. – +
