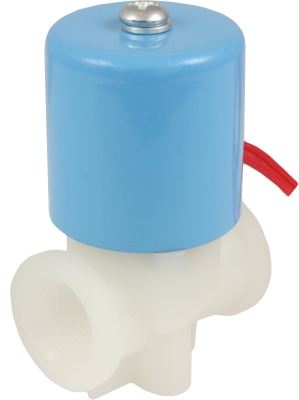

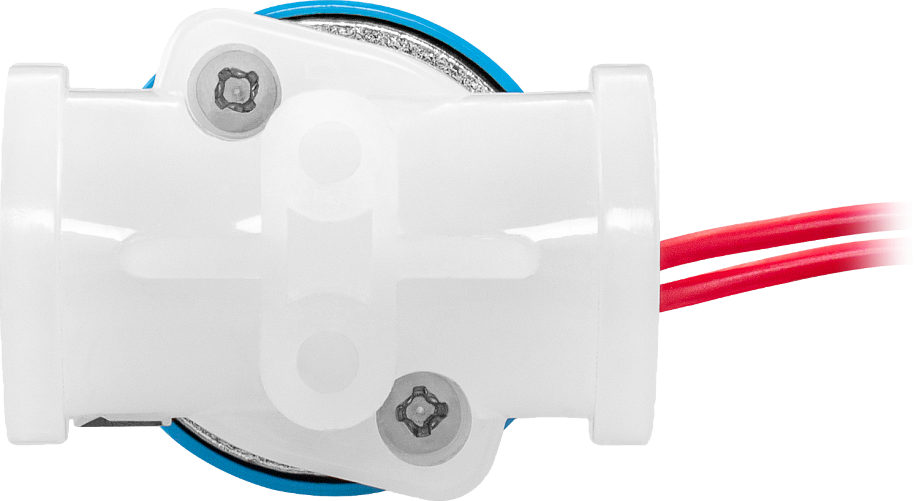

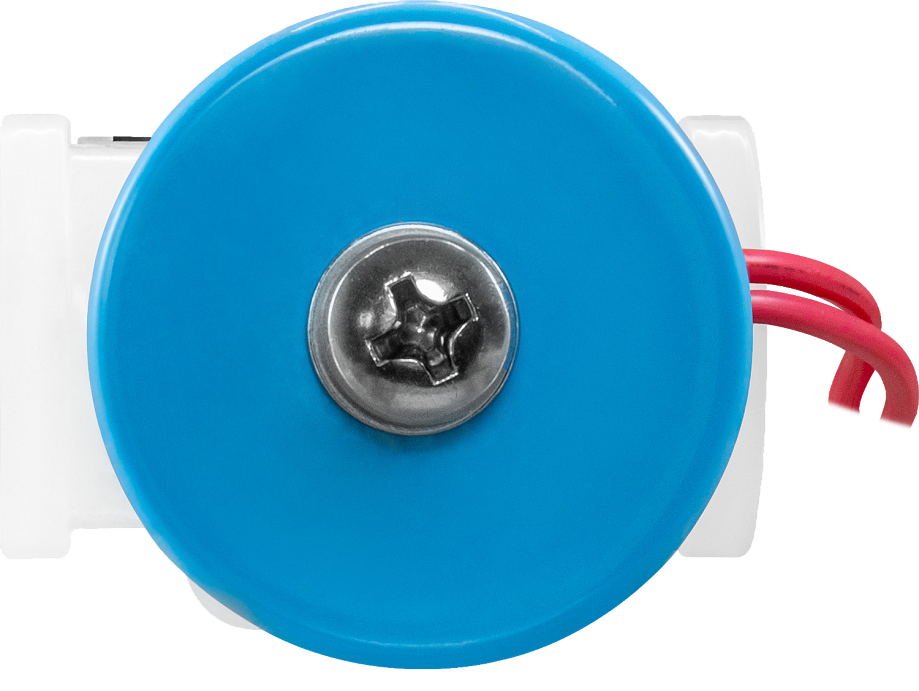

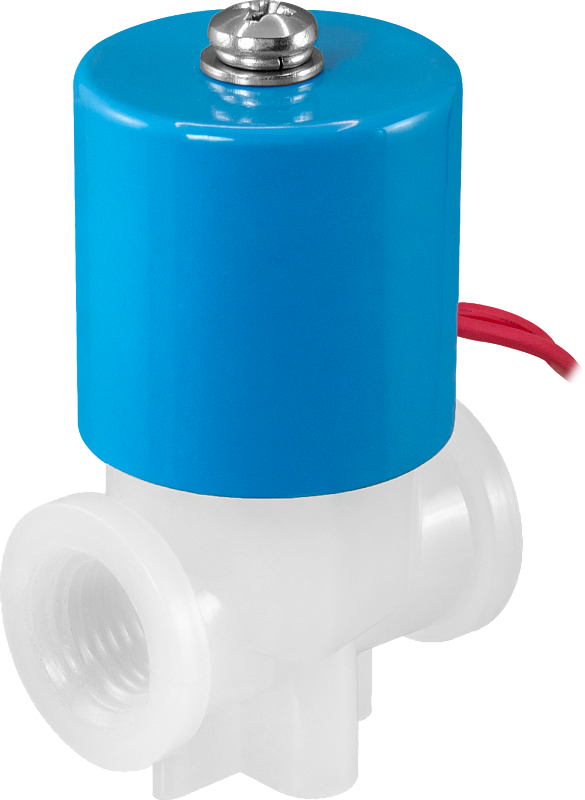

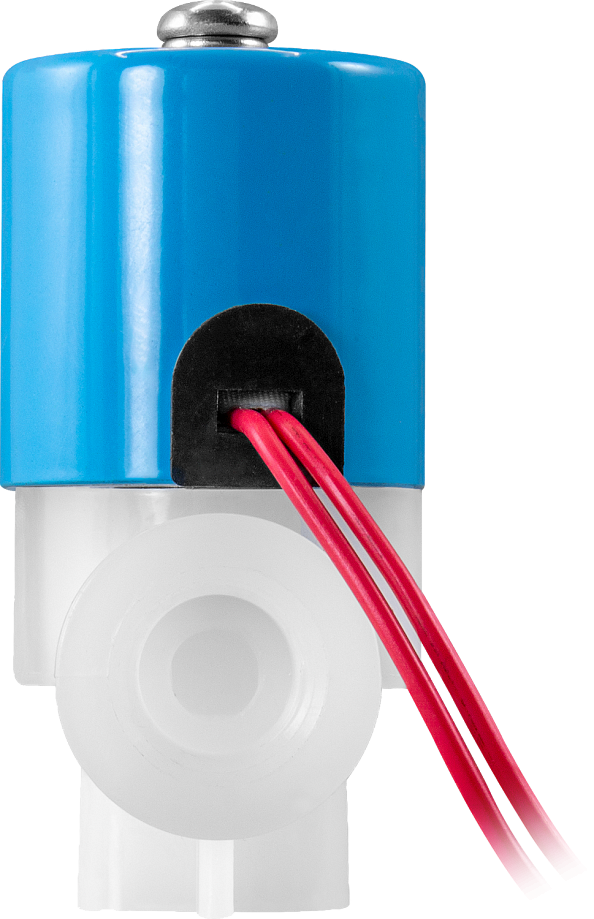

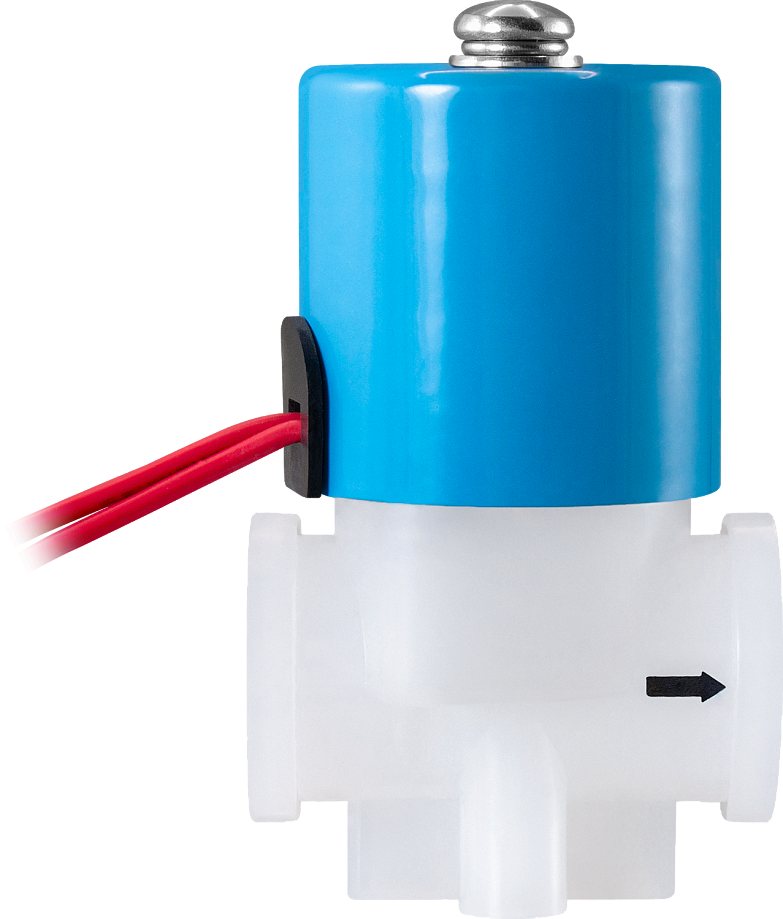

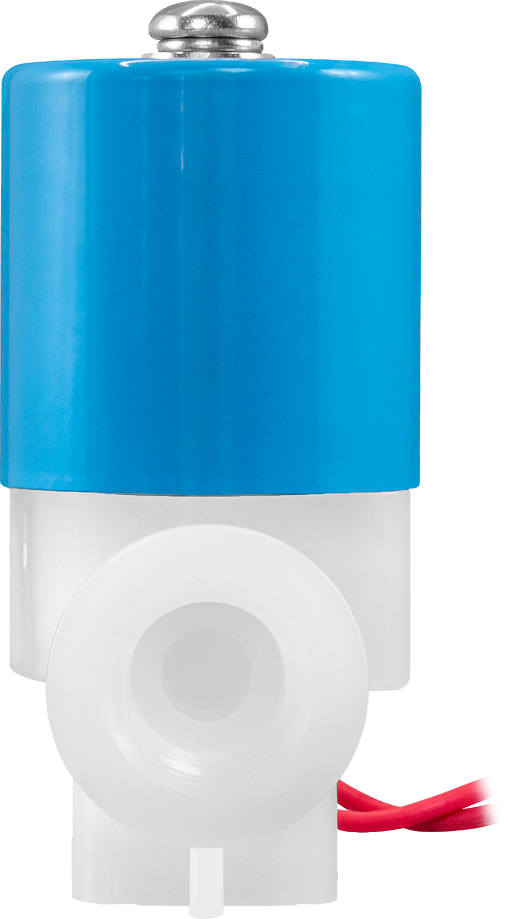

Клапан нормально закрытый AR-YCWS1

Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, масла, воздух, инертные газы
Температура рабочей среды: −10...+80°С
Рабочее давление: 0...0,7 МПа
Диаметр условного прохода: 2,5 мм
Материал корпуса: полипропилен
Материал уплотнения: VITON
Присоединение: резьбовое K¼"

Является аналогом:

Производитель	TORK	Ode
Модель/серия	T-PL1	21AS

-->

В закладки

от 777 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (1)

Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем AR-YCWS1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
Срабатывание при нулевом давлении
Время открытия/закрытия: 50 мс
Пониженное энергопотребление
Компактный размер

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, масла, воздух, инертные газы
Материал	Корпуса	Полипропилен
	Уплотнения	VITON
Температура рабочей среды		−10...+80°С
Рабочее давление		0...0,7 МПа
Время открытия/закрытия		50 мс
Диаметр условного прохода ДУ		2,5 мм
Присоединение		Резьбовое K¼"
Катушка		AB2B, AB2Bs, IP54, выводные провода 30 см
Питание		~220 В, ~110 В, ~24 В =60…220 В, =24 В, =12 В
Мощность		6 ВА (АС), 6 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCWS1-2,5-1/4-KLV	2,5	0,17	K¼"	0,0	0,7	115

Расшифровка обозначения на примере клапана AR-YCWS1-2,5-1/4-XYZ:
AR-YCWS1 – модель клапана.
2,5 – диаметр условного прохода в мм.
1/4 – размер резьбы в дюймах.
X – присоединение: K – коническая резьба NPT.
Y – материал корпуса: L – полипропилен.
Z – материал уплотнения: V – VITON.

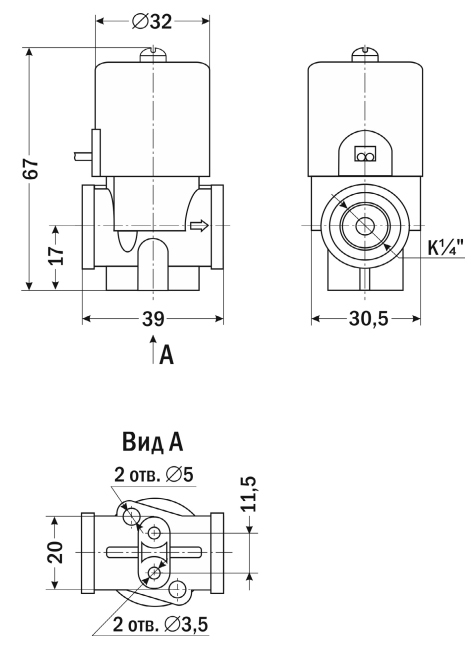

Габаритные размеры

Версия: 2022-05-17-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.53 Мб

Артикул	Питание, В	Срок поставки	Стоимость
~220 ~110 ~24 =60…220 =24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
K17986	~220	Со склада (комплектация 1..72 часа)	802 руб. – +
K17987	~110	Со склада (комплектация 1..72 часа)	802 руб. – +
K17988	~24	Со склада	802 руб. – +
K17989	=60…220	Со склада (комплектация 1..72 часа)	777 руб. – +
K17990	=24	Со склада	802 руб. – +
K17991	=12	Со склада	802 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
K17986	~220	Со склада (комплектация 1..72 часа)	802 руб. – +
K17987	~110	Со склада (комплектация 1..72 часа)	802 руб. – +
K17988	~24	Со склада	802 руб. – +
K17989	=60…220	Со склада (комплектация 1..72 часа)	777 руб. – +
K17990	=24	Со склада	802 руб. – +
K17991	=12	Со склада	802 руб. – +

14.06.2011 Посетитель сайта

при вибрации издают шум
