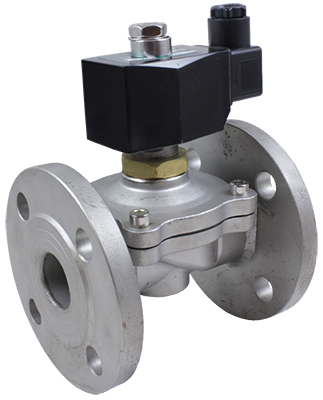

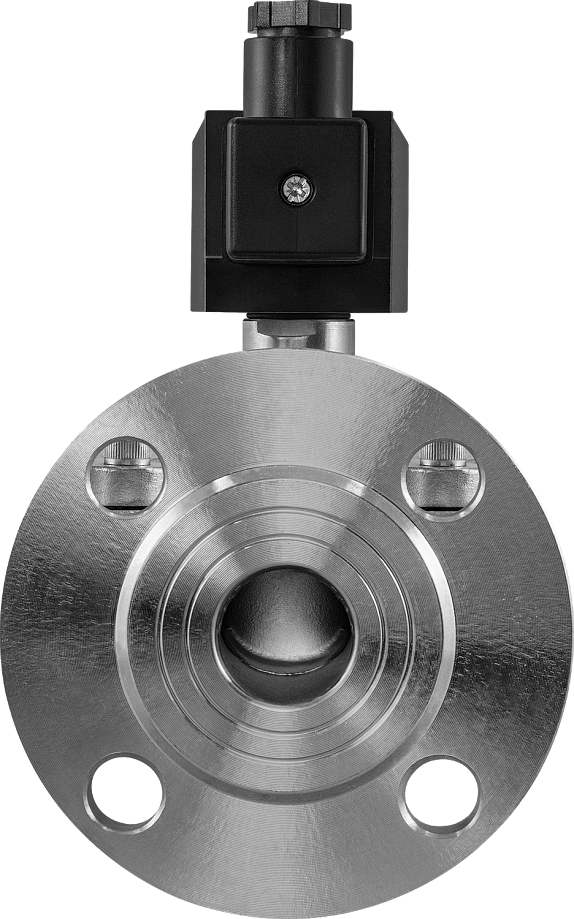

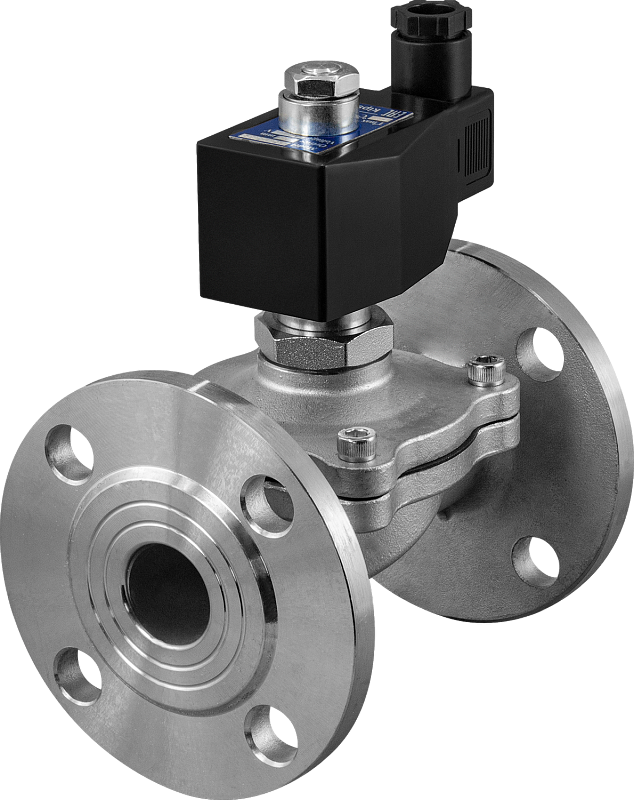

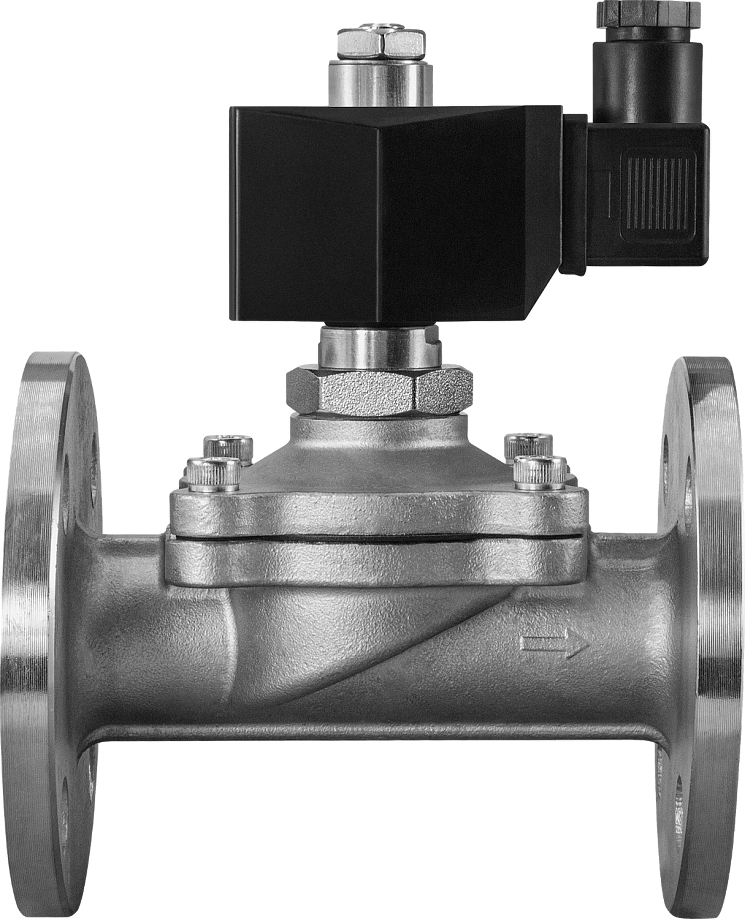

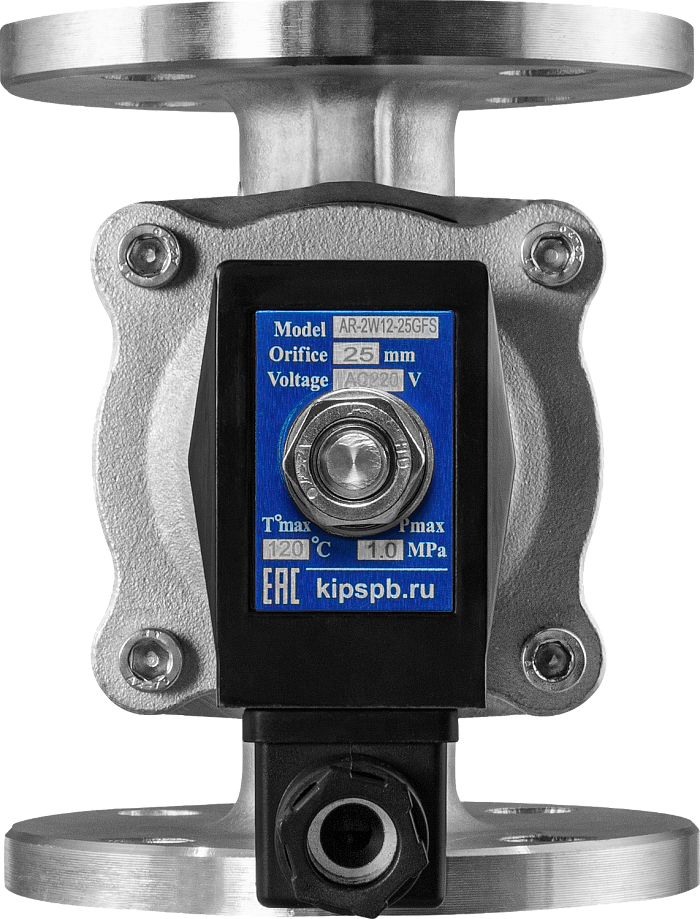

Клапан нормально открытый AR-2W12F

Клапан соленоидный нормально открытый фланцевый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

НО (нормально открытый)
Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, спирт
Температура рабочей среды: −10...+120°С
Рабочее давление: 0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред)
Диаметр условного прохода: 25...50 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: VITON или EPDM
Присоединение: фланцевое F1"... F2"

В закладки

от 36 575 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (52)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально открытый фланцевый прямого действия с диафрагмой AR-2W12F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Cрабатывание при нулевом давлении
Высокая частота срабатывания
В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму, ориентируясь на ду клапана

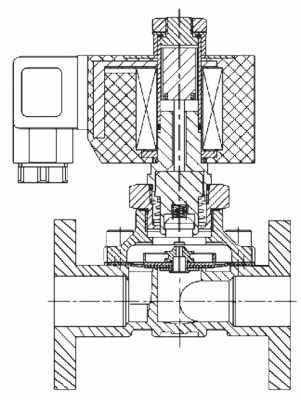

Принцип действия и область применения:

Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла, спирт
Материал	Корпуса: нержавеющая сталь Уплотнения: VITON или EPDM
Температура рабочей среды	−10...+120°С Для рабочих сред при температуре от −10 до +5°С предпочтительнее выбирать EPDM
Рабочее давление	0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред)
Диаметр условного прохода	25...50 мм
Присоединение	Фланцевое F1"... F2"
Питание	~220 В, ~110 В, ~24 В, =24 В, =12 В, =6 В

Ду, мм	Катушка	Мощность	AC			DC
Ду, мм	Катушка	Мощность	~220 В	~110 В	~24 В	=110 В	=24 В	=12 В	=6 В
12...25	S51H IP65	40 ВА	V	V	V
12...25	S51H IP65	30 Вт				V	V	V
32...50	Y71H IP54	28 ВА	V	V
		21,5 Вт					V
		36 Вт						V
	Y21H IP54	20 Вт					V	V	V

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-2W12-25F-1-FSZ	25	10	F1"	0,0	1,0	3800
AR-2W12-32F-1.1/4-FSZ	32	20	F1¼"			4800
AR-2W12-40F-1.1/2-FSZ	40	25	F1½"			5800
AR-2W12-50F-2-FSZ	50	41	F2"			6800

Расшифровка обозначения на примере клапана AR-2W12-25F-1-XYZ:
AR-2W12 – модель клапана.
25F – диаметр условного прохода в мм.
1 – размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON, E – EPDM.

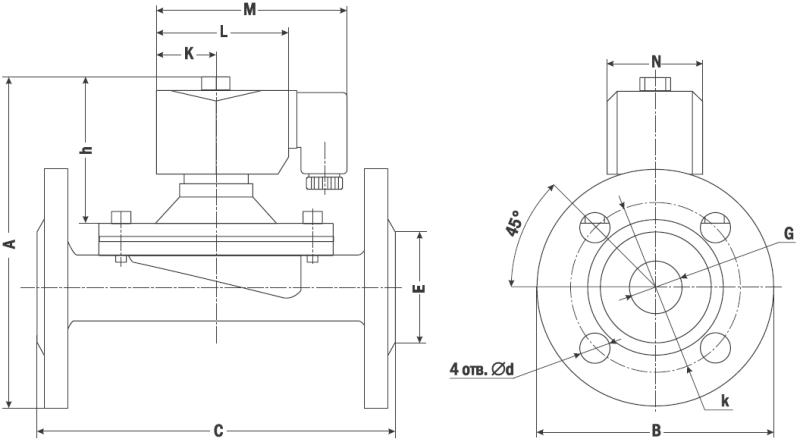

Габаритные размеры

Размер, мм	AR-2W12, Ду, мм
Размер, мм	25F	32F	40F	50F
A	165	200	205	235
B	108	132	140	160
C	138	146	153	182
E	59	72	77	98
G	1"	1¼"	1½"	2"
K	25	28	28	28
L	62	56	56	56
M	90	95	95	95
N	46	56	56	56
d	13,5	18	18	18
k	84,5	100	110	125
h	85	100	105	95

Версия: 2022-05-31-ЛВС
