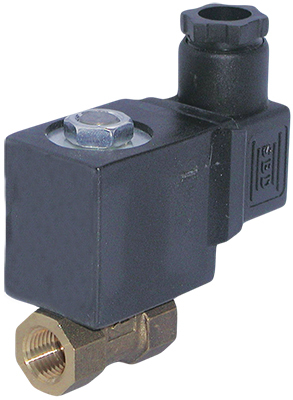

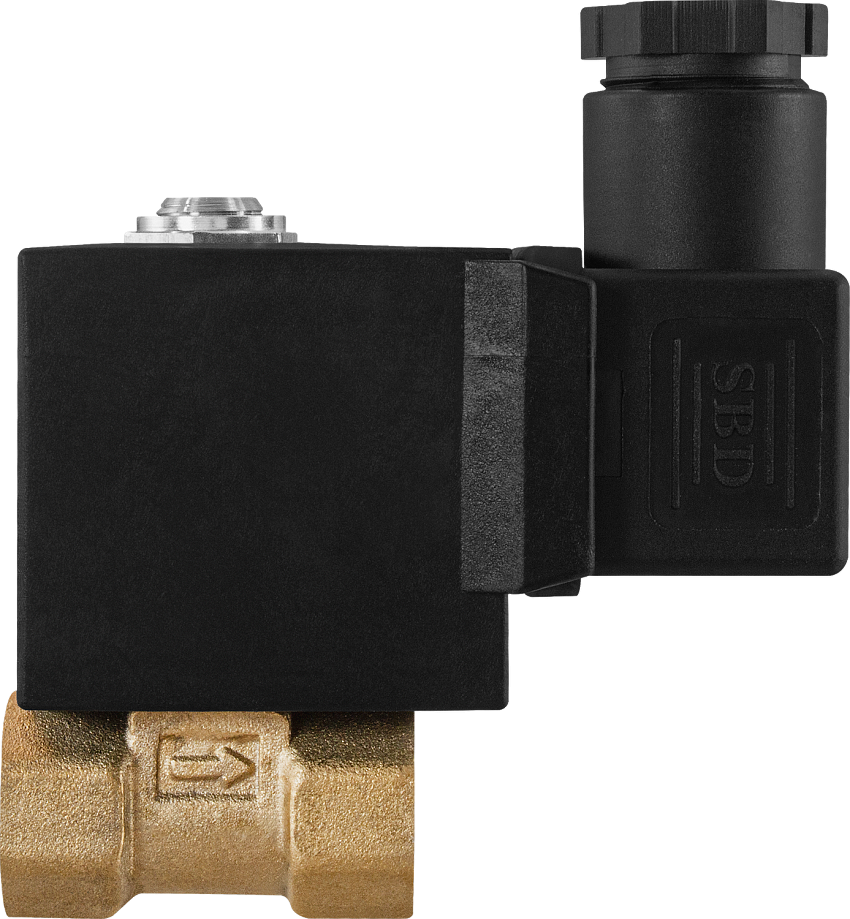

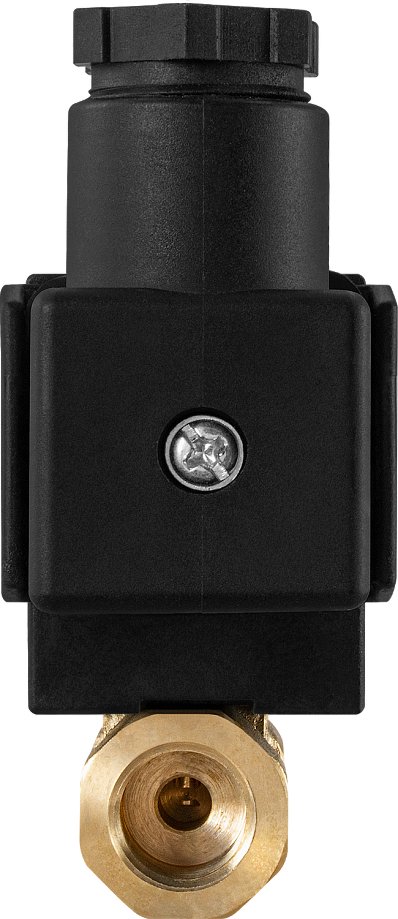

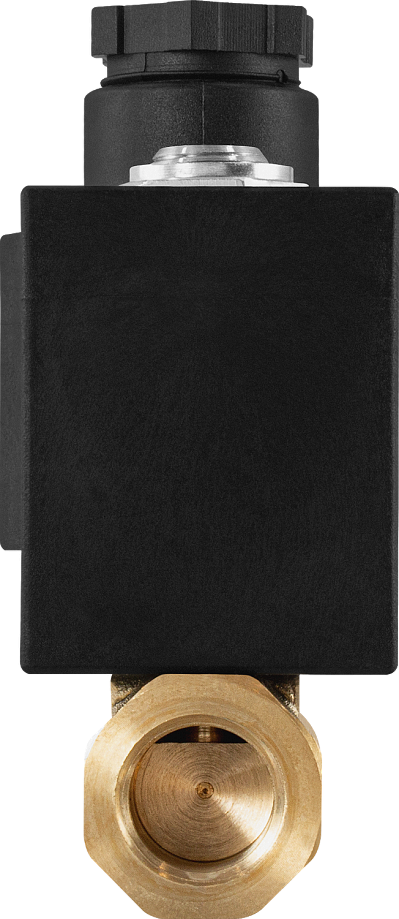

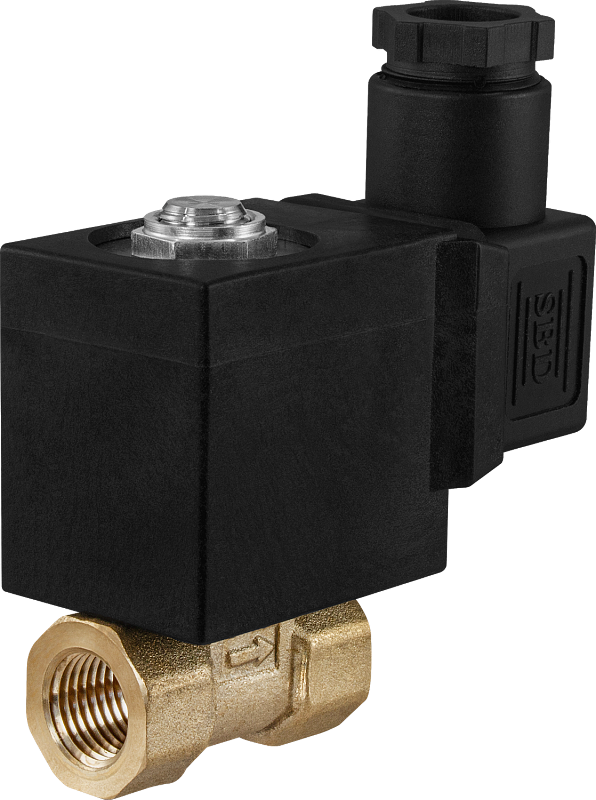

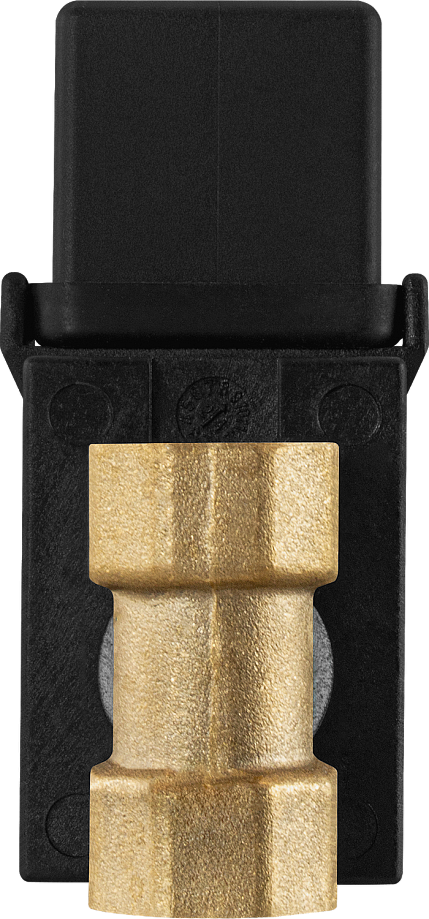

Клапан нормально закрытый AR-DL-6C

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы
Температура рабочей среды: −10...+155°С
Рабочее давление: 0...0,8 МПа
Диаметр условного прохода: 2,7 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: резьбовое G¼"
Наиболее компактный соленоидный клапан для пара

Является аналогом:

Производитель	Ode	TORK	Ceme	ASCO
Модель/серия	21A	T-B	Серия 99	Серия 263

В закладки

от 1 646 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-DL-6C предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Срабатывание при нулевом давлении

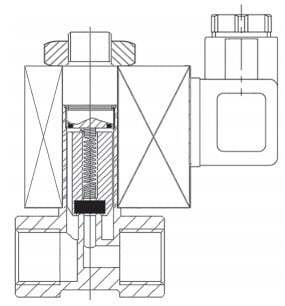

Принцип действия и область применения: Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы
Материал	Корпуса: латунь Уплотнения: VITON
Температура рабочей среды	−10...+155°С
Рабочее давление	0...0,8 МПа
Диаметр условного прохода	2,7 мм
Присоединение	Резьбовое G¼"
Катушка	SB242, IP65
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	15 ВА (АС), 10 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-DL-6C-2,7-1/4-GBV	2,7	0,18	¼"	0,0	0,8	256

Расшифровка обозначения на примере клапана AR-DL-6C-2,7-1/4-XYZ:
AR-DL-6C – модель клапана.
2,7 – диаметр условного прохода в мм.
1/4 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

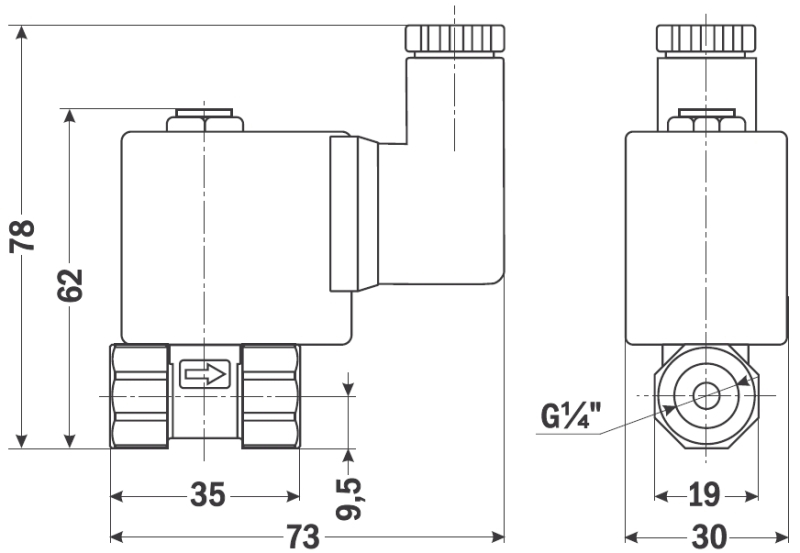

Габаритные размеры

Версия: 2022-05-17-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.58 Мб

Артикул	Питание, В	Срок поставки	Стоимость
~220 ~110 ~24 =24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
E83660	~220	Со склада	1646 руб. – +
E83661	~110	Со склада (комплектация 1..72 часа)	1746 руб. – +
E83662	~24	Со склада (комплектация 1..72 часа)	1746 руб. – +
E83663	=24	Со склада	1746 руб. – +
E83664	=12	Со склада	1746 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
E83660	~220	Со склада	1646 руб. – +
E83661	~110	Со склада (комплектация 1..72 часа)	1746 руб. – +
E83662	~24	Со склада (комплектация 1..72 часа)	1746 руб. – +
E83663	=24	Со склада	1746 руб. – +
E83664	=12	Со склада	1746 руб. – +
