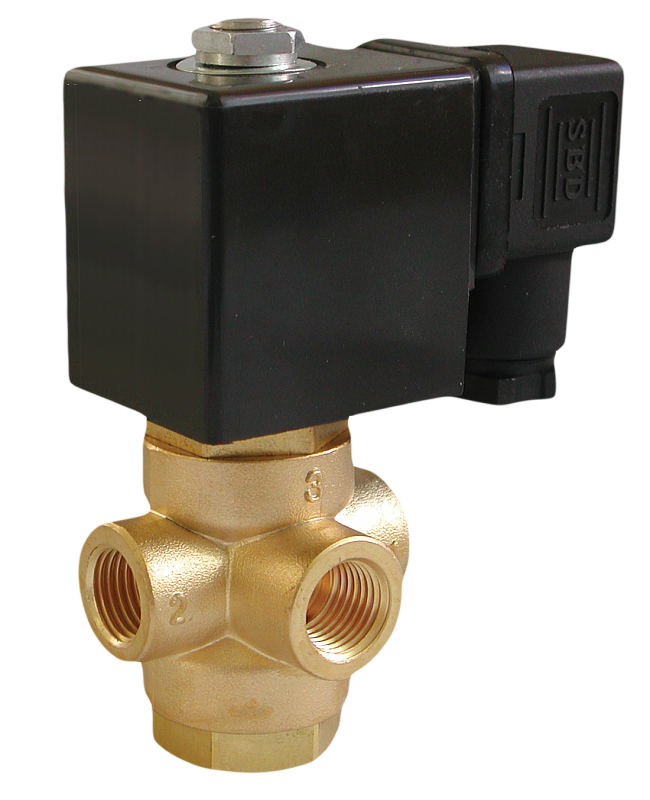

Клапан трехходовой 3/2 AR-SB364

Клапан соленоидный трехходовой 3/2-U3 универсальный прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −40...+120°С
Рабочее давление: 0…1,0 MПa
Диаметр условного прохода: 2,2 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: резьбовое G¼"

Является аналогом:

Производитель	TORK
Модель/серия	T-GY.3W/T-SY.3W/T-GY.3W

В закладки

от 3 868 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (14)
Все модификации ()
Отзывы (0)

Клапан соленоидный трехходовой 3/2-U3 универсальный прямого действия с поршнем AR-SB364 предназначен для управления потоком рабочей среды в трубопроводе Особенности:

Клапан имеет универсальную конструкцию
Срабатывание при нулевом давлении
Компактный размер

Принцип действия и область применения универсального клапана:

Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. Трехходовой клапан AR-SB364 3/2-U3 имеет универсальную конструкцию и в зависимости от схемы подключения портов может работать как переключающий, нормально закрытый или нормально открытый. В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материалы	Корпуса: латунь Уплотнения: VITON
Температура рабочей среды	−40...+120°С
Рабочее давление*	0...1,0 МПа
Диаметр условного прохода	2,2 мм
Присоединение	Резьбовое G¼"
Питание	~220 В, ~110 В, ~24 В =110 В, =24 В, =12 В

*Внимание! Для корректной работы клапана, давление, подаваемое на порт 3, не должно превышать 0,2 МПа.

Катушка	Мощность	AC			DC
Катушка	Мощность	~220 В	~110 В	~24 В	=110 В	=24 В	=12 В
SB257 IP65	28 ВА	V	V	V
SB257 IP65	18 Вт				V	V	V
AS11H IP65	22 ВА	V	V	V
ASE11H* IP65	4,5 ВА	V
ASE11H* IP65	8 Вт					V	V
ASEx543** IP65	23 ВА	V	V	V
ASEx543** IP65	13 Вт					V**	V**

* Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз

** Взрывозащищеннная катушка ASEx543 c питанием =24 В, =12 В рассчитана только на кратковременную работу клапана. Продолжительная работа приводит к перегреву катушки.

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Катушка	Вес, г
AR-SB364-2,2-1/4-GBV	2,2	0,13	G¼"	0	1,0	AS11H SB257 ASEx543 ASE11H	440 500 920 420

Расшифровка обозначения на примере клапана AR-SB364-2,2-1/4-XYZ:
AR-SB364 – модель клапана.
2,2 – диаметр условного прохода в мм;
1/4– размер резьбы в дюймах;
X – присоединение: G – трубная резьба;
Y – материал корпуса: B – латунь;
Z – материал уплотнения: V – VITON.

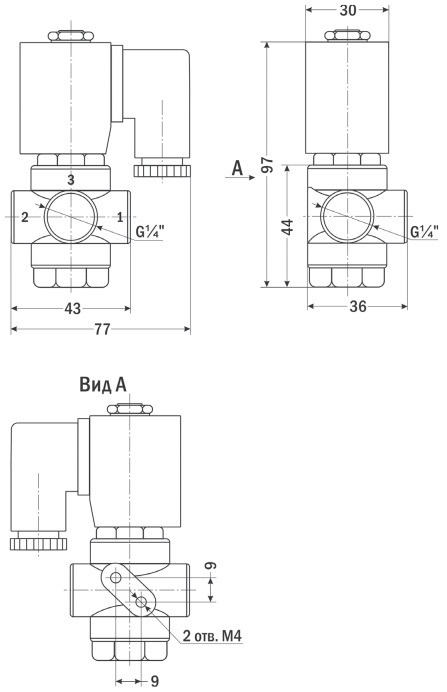

Габаритные размеры

Версия: 2022-03-06-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.61 Мб

Артикул	Модель катушки	Питание, В	Срок поставки	Стоимость
AS11H SB257 ASE11H ASEx543	~220 ~110 ~24 =110 =24 =12

Артикул	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель катушки	Питание, В	Срок поставки	Стоимость
E83759	AS11H	~220	Со склада (комплектация 1..72 часа)	3868 руб. – +
E83763	AS11H	~110	Со склада (комплектация 1..72 часа)	3968 руб. – +
E83766	AS11H	~24	Со склада (комплектация 1..72 часа)	3968 руб. – +
E83760	SB257	~220	Со склада	3868 руб. – +
E83764	SB257	~110	Со склада (комплектация 1..72 часа)	3968 руб. – +
E83769	SB257	=110	Со склада (комплектация 1..72 часа)	3968 руб. – +
E83770	SB257	=24	Со склада	3968 руб. – +
E83773	SB257	=12	Со склада (комплектация 1..72 часа)	3968 руб. – +
E83761	ASE11H	~220	Со склада (комплектация 1..72 часа)	6069 руб. – +
E83771	ASE11H	=24	Со склада (комплектация 1..72 часа)	6169 руб. – +
E83762	ASEx543	~220	Со склада (комплектация 1..72 часа)	11081 руб. – +
E83765	ASEx543	~110	Со склада (комплектация 1..72 часа)	11181 руб. – +
E83772	ASEx543	=24	Со склада (комплектация 1..72 часа)	11181 руб. – +
E83775	ASEx543	=12	Со склада (комплектация 1..72 часа)	11181 руб. – +

Артикул	Модель катушки	Питание, В	Срок поставки	Стоимость
E83759	AS11H	~220	Со склада (комплектация 1..72 часа)	3868 руб. – +
E83763	AS11H	~110	Со склада (комплектация 1..72 часа)	3968 руб. – +
E83766	AS11H	~24	Со склада (комплектация 1..72 часа)	3968 руб. – +
E83760	SB257	~220	Со склада	3868 руб. – +
E83764	SB257	~110	Со склада (комплектация 1..72 часа)	3968 руб. – +
E83767	SB257	~24	Под заказ к 2025.07.01	3968 руб. – +
E83769	SB257	=110	Со склада (комплектация 1..72 часа)	3968 руб. – +
E83770	SB257	=24	Со склада	3968 руб. – +
E83773	SB257	=12	Со склада (комплектация 1..72 часа)	3968 руб. – +
E83761	ASE11H	~220	Со склада (комплектация 1..72 часа)	6069 руб. – +
E83771	ASE11H	=24	Со склада (комплектация 1..72 часа)	6169 руб. – +
E83774	ASE11H	=12	Под заказ к 2025.07.01	6169 руб. – +
E83762	ASEx543	~220	Со склада (комплектация 1..72 часа)	11081 руб. – +
E83765	ASEx543	~110	Со склада (комплектация 1..72 часа)	11181 руб. – +
E83768	ASEx543	~24	120 дней	11181 руб. – +
E83772	ASEx543	=24	Со склада (комплектация 1..72 часа)	11181 руб. – +
E83775	ASEx543	=12	Со склада (комплектация 1..72 часа)	11181 руб. – +
