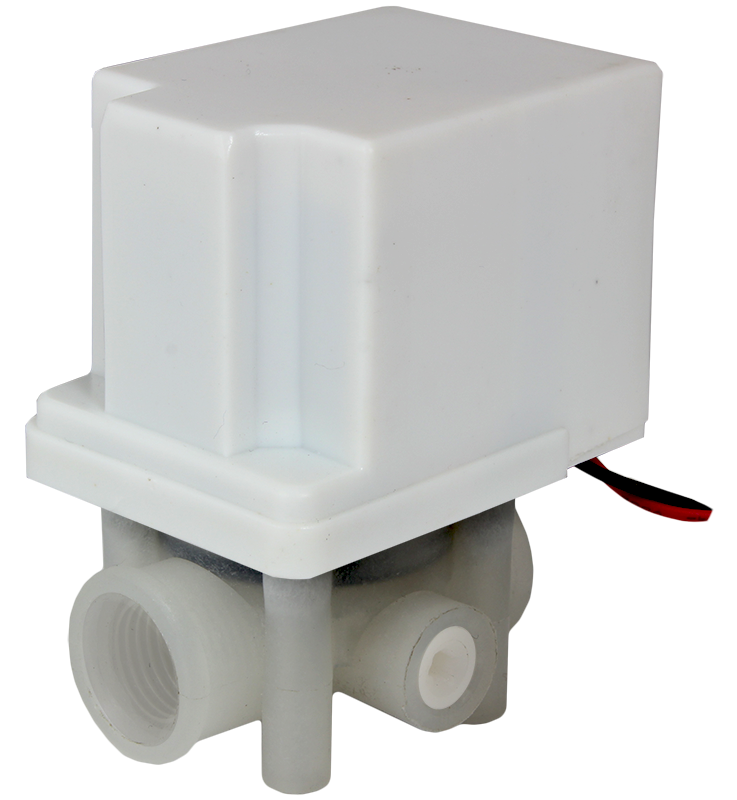

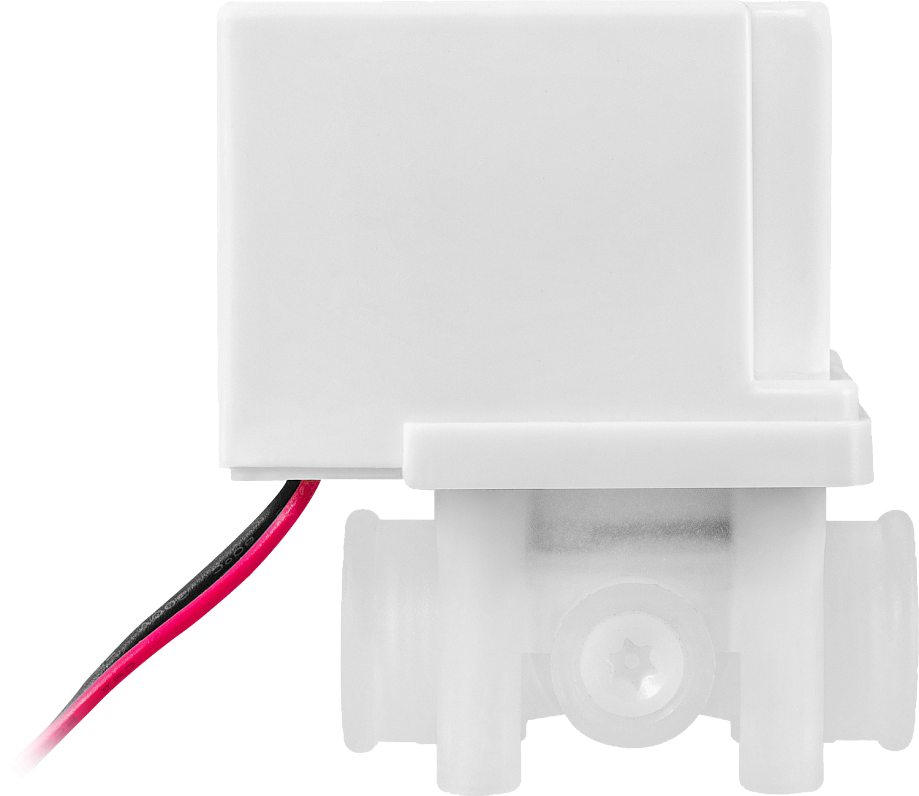

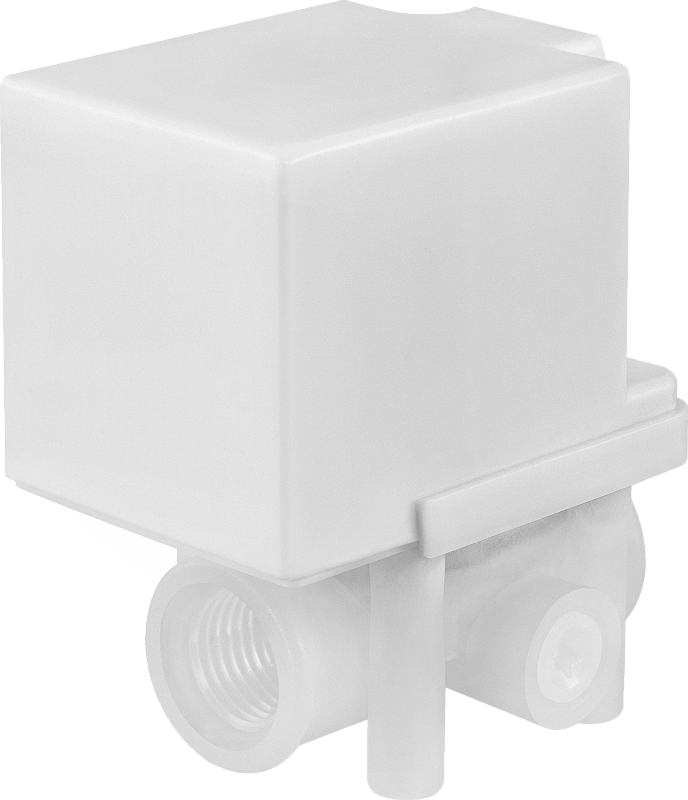

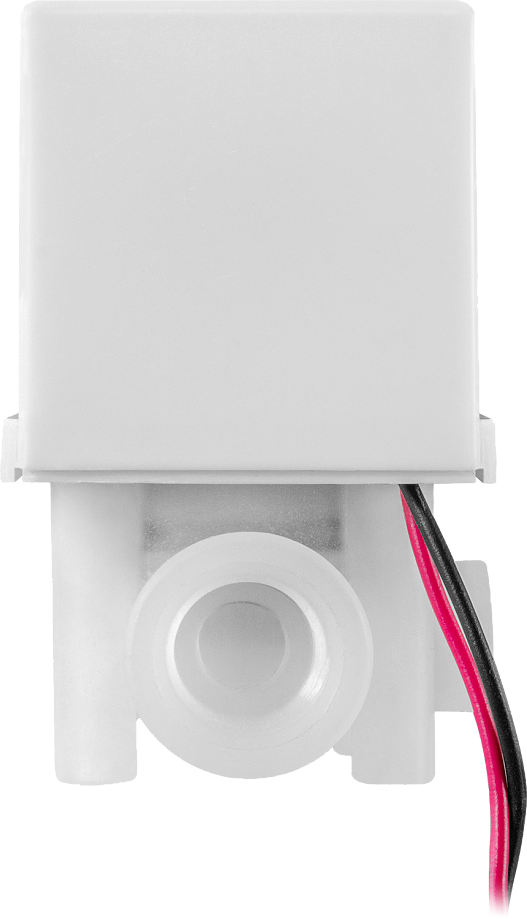

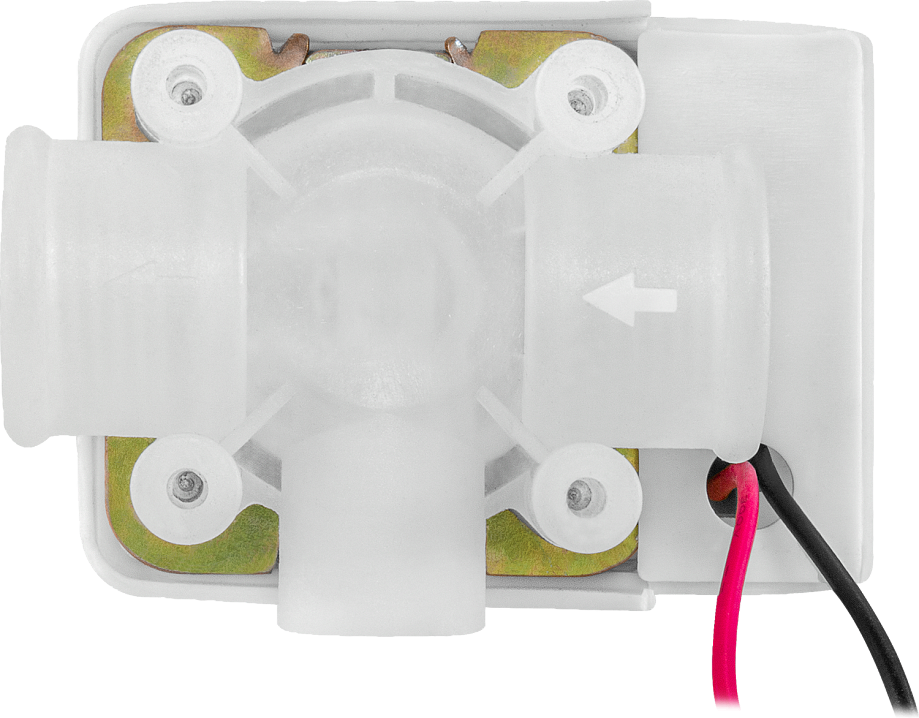

Клапан нормально закрытый AR-YCWS10-02SC

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10...+80°С
Рабочее давление: 0,02...0,8 МПа
Диаметр условного прохода: 6,5 мм
Материал корпуса: полипропилен
Материал уплотнения: NBR
Присоединение: резьбовое K¼"

В закладки

1 174 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCWS10-02SC предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
Автоматическая прокачка за 18 с: при подаче напряжения питания клапан открывается и спустя 18 с автоматически закрывается
Наличие отверстия для промывки клапана
Катушка закрыта защитным пластиковым кожухом
Пониженное энергопотребление
Компактный размер

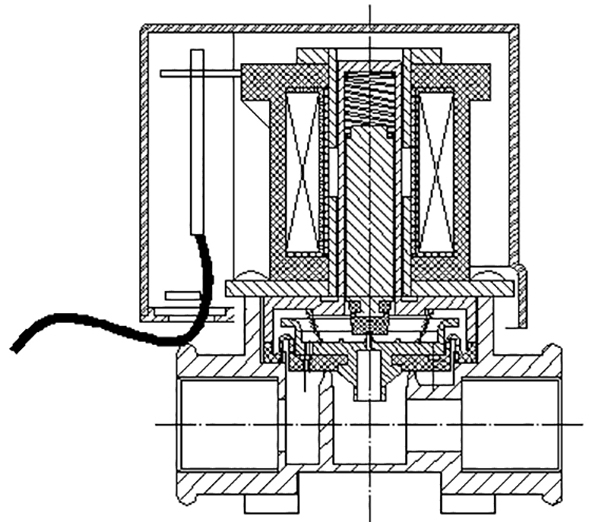

Принцип действия и область применения:Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа изделия, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.

Для герметизации резьбовых соединений рекомендуется использование анаэробных герметиков.Технические характеристики:

Параметр	Значение
Параметр	Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материал корпуса	Полипропилен
Материла уплотнения	NBR
Температура рабочей среды	−10...+80°С
Рабочее давление	0,02...0,8 МПа
Диаметр условного прохода	6,5 мм
Присоединение	резьбовое К¼"
Катушка	SA41B, IP65 (с кожухом) Выводные провода 26 см
Питание	=36 В, =24 В, =12 В, =6 В
Мощность	5 Вт (DC)

Модификации:

Обозначение	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCWS10-02SC-6,5-1/4-KLN	6,5	0,85	К¼"	0,02	0,8	125

Расшифровка обозначения клапана AR-YCWS10-02SC-6,5-1/4-XYZ:
AR-YCWS10-02SC – модель клапана.

6,5 – диаметр условного прохода в мм.

1/4 – диаметр присоединения в дюймах.

X – присоединение: K – коническая резьба NPT.

Y – материал корпуса: L –полипропилен.

Z – материал уплотнения: N – NBR.

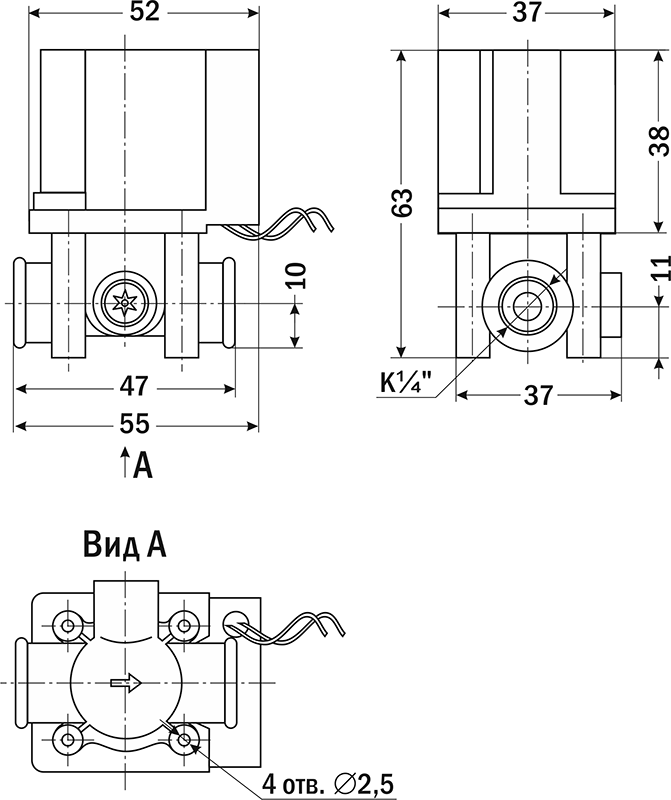

Габаритные размеры

Версия: 2021-11-26-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации для AR-YCWS10-02SC	05.12.2023	0.49 Мб
