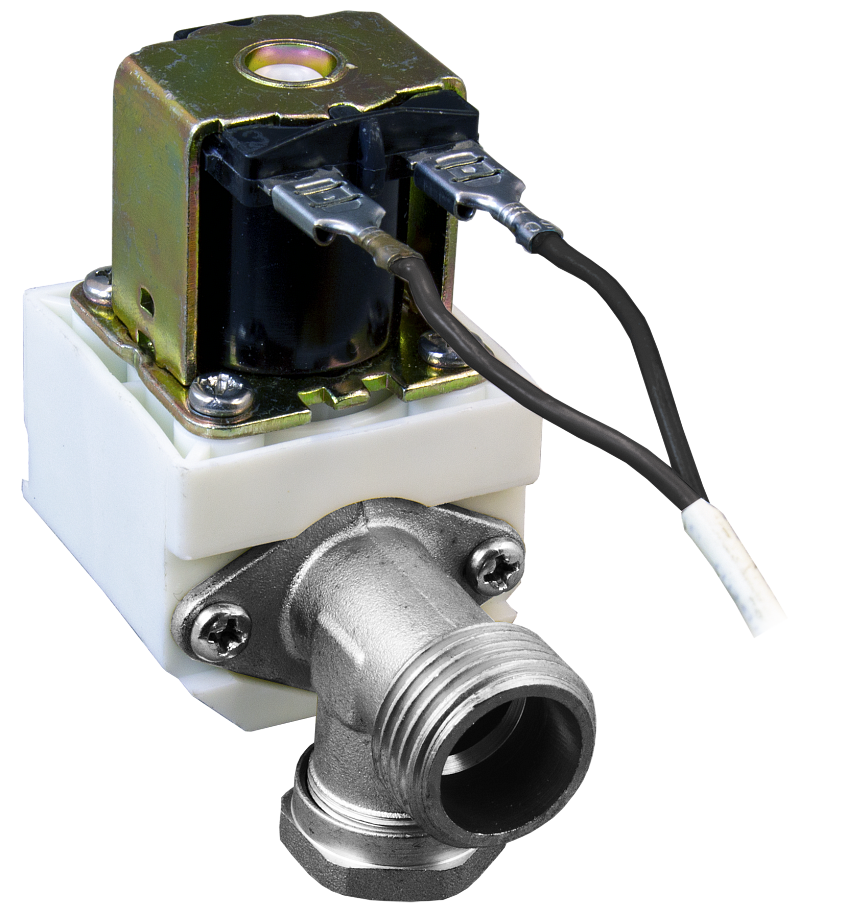

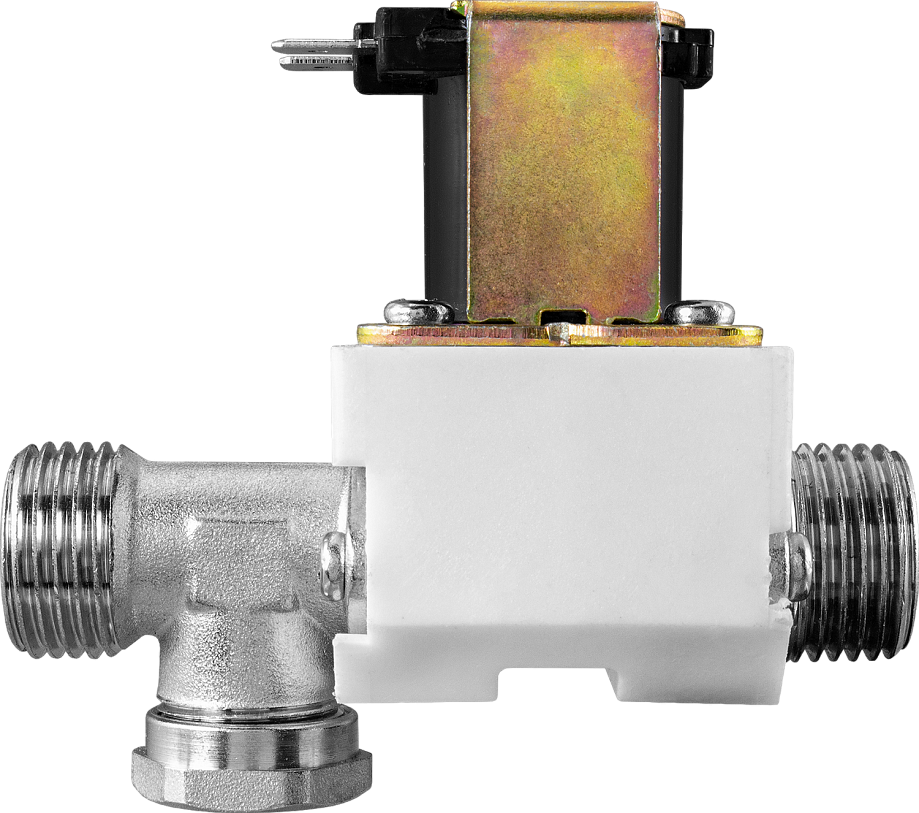

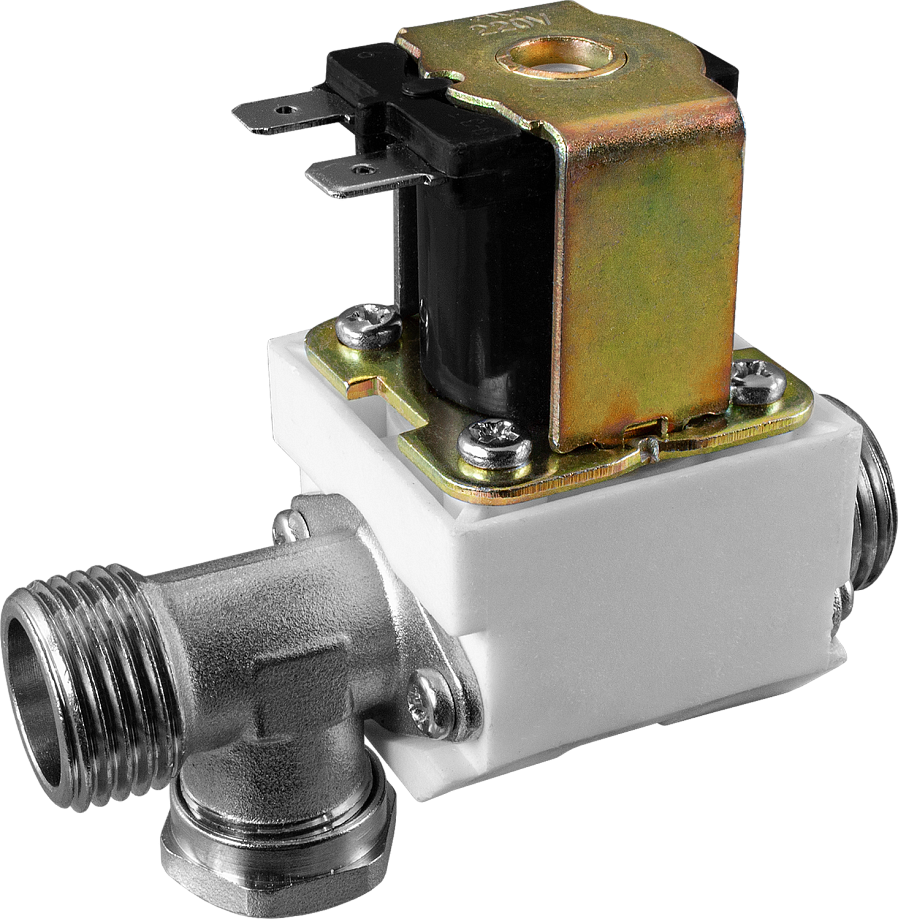

Клапан нормально закрытый AR-2DM21

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, масла
Температура рабочей среды: 0...+100°С
Рабочее давление: 0,02...0,8 МПа
Диаметр условного прохода: 15 мм
Материал корпуса: полиацеталь, присоединения – хромированная латунь
Материал уплотнения: EPDM
Присоединение: резьбовое наруж. G½"
Входной фильтр грубой очистки с отводом для обслуживания
Пружинный обратный клапан на выходе

В закладки

1 121 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (7)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-2DM21 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Наружная резьба

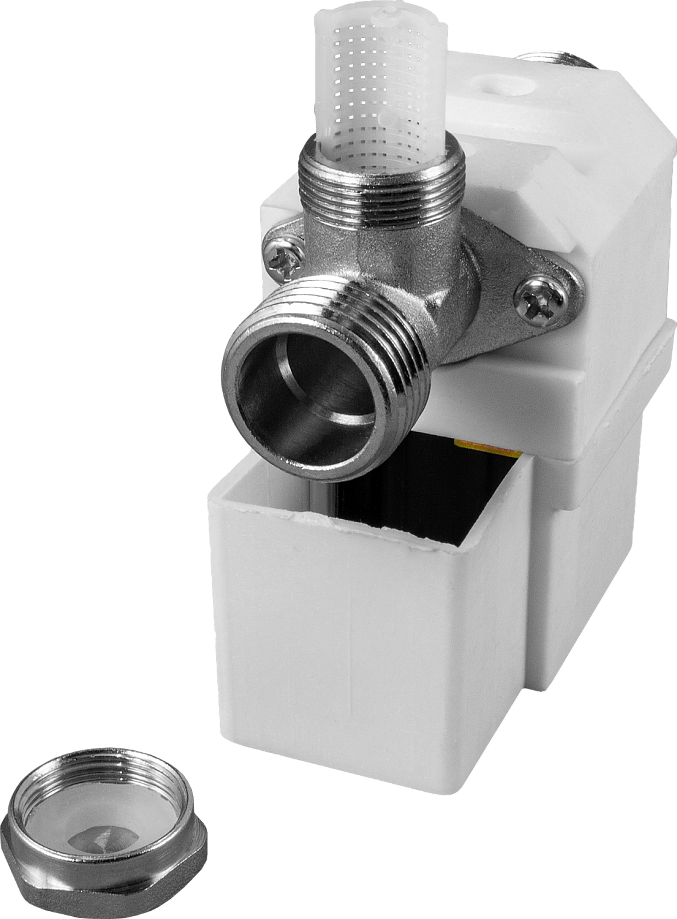

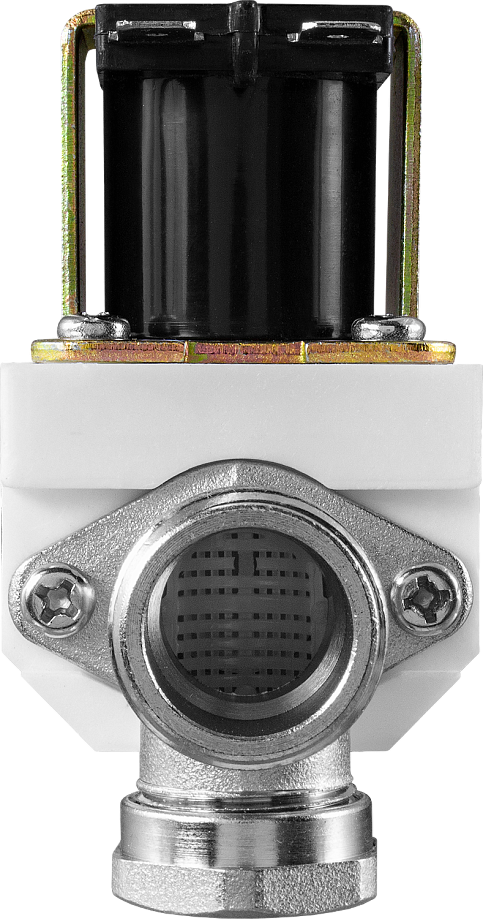

Входной фильтр грубой очистки: съемная пластиковая сетка
Латунный отвод для быстрого и удобного обслуживания фильтра
Пружинный обратный клапан на выходе для предотвращения обратного потока среды и защиты трубопровода, насосов и т.д.

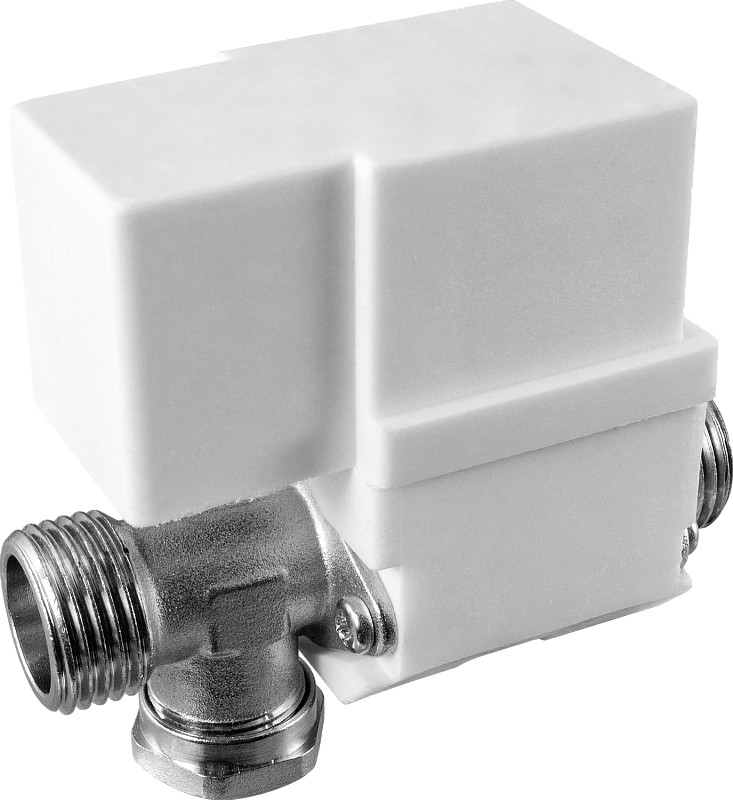

Катушка закрыта защитным пластиковым кожухом (IP65)
Пониженное энергопотребление
Ламели для подключения в комплекте
Компактный размер
Долгий срок службы

Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, масла
Материал	Корпуса	Полиацеталь (присоединения – хромированная латунь)
Материал	Уплотнения	EPDM
Температура рабочей среды		0...+100°С
Рабочее давление		0,02...0,8 МПа
Диаметр условного прохода		15 мм
Присоединение		Резьбовое наруж. G½"
Катушка		SA41B, IP65 (с кожухом)
Питание		~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В
Мощность		5 ВА (AC), 5 Вт (DC)

Модификации:

Модель	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-2DM21-15/9-1/2-GLE	15	9	1,45	наруж. ½"	0,02	0,8	185

Расшифровка обозначения на примере клапана AR-2DM21-15/9-1/2-XYZ:
AR-2DM21 – модель клапана.
15 – диаметр условного прохода в мм.
9 – эффективный диаметр в мм, если Дэф<Ду
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – полиацеталь.
Z – материал уплотнения: E – EPDM.

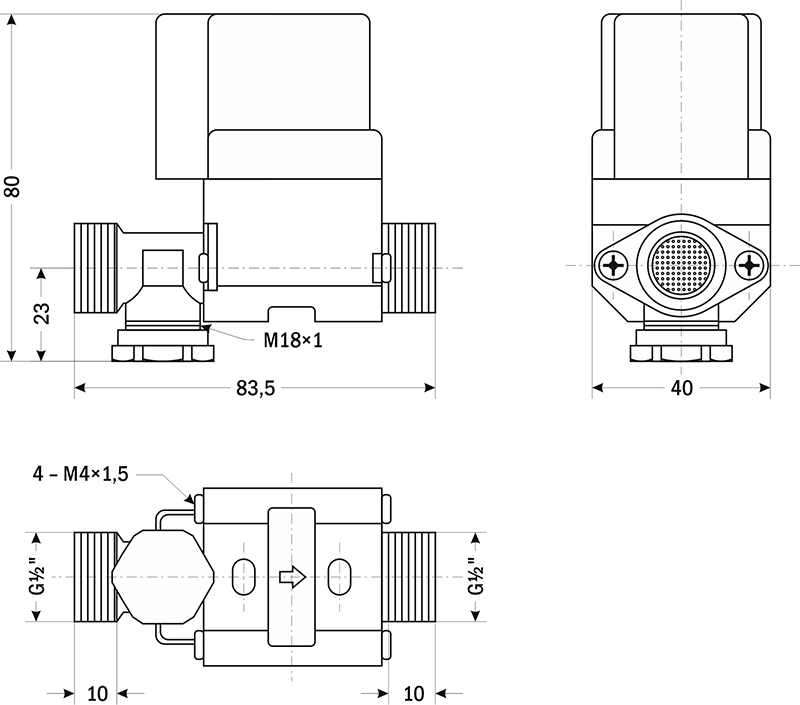

Габаритные размеры

Версия: 2024-02-09-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	09.06.2024	0.59 Мб

Артикул	Питание, В	Срок поставки	Стоимость
~220 ~110 ~24 =36 =24 =12 =6

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
O60136	~220	Со склада	1121 руб. – +
O60137	~110	Со склада (комплектация 1..72 часа)	1121 руб. – +
O60138	~24	Со склада (комплектация 1..72 часа)	1121 руб. – +
O60139	=36	Со склада (комплектация 1..72 часа)	1121 руб. – +
O60140	=24	Со склада (комплектация 1..72 часа)	1121 руб. – +
O60141	=12	Со склада (комплектация 1..72 часа)	1121 руб. – +
O60142	=6	Со склада (комплектация 1..72 часа)	1121 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
O60136	~220	Со склада	1121 руб. – +
O60137	~110	Со склада (комплектация 1..72 часа)	1121 руб. – +
O60138	~24	Со склада (комплектация 1..72 часа)	1121 руб. – +
O60139	=36	Со склада (комплектация 1..72 часа)	1121 руб. – +
O60140	=24	Со склада (комплектация 1..72 часа)	1121 руб. – +
O60141	=12	Со склада (комплектация 1..72 часа)	1121 руб. – +
O60142	=6	Со склада (комплектация 1..72 часа)	1121 руб. – +

Отзывы на этот товар пока отсутствуют.
