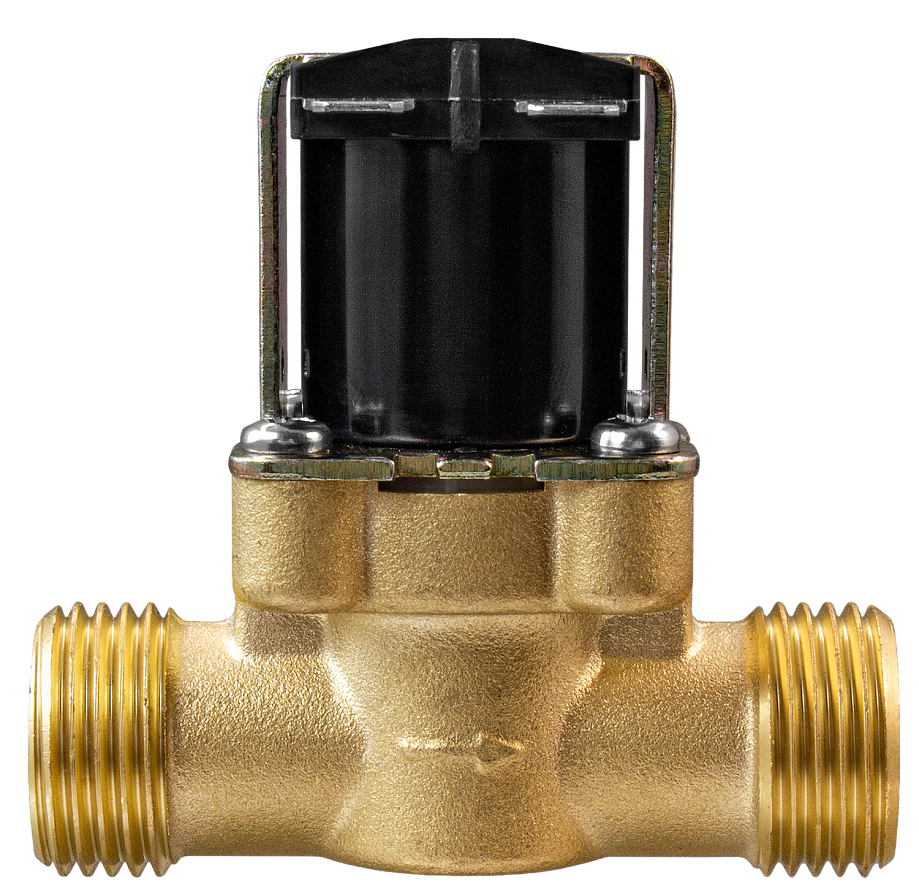

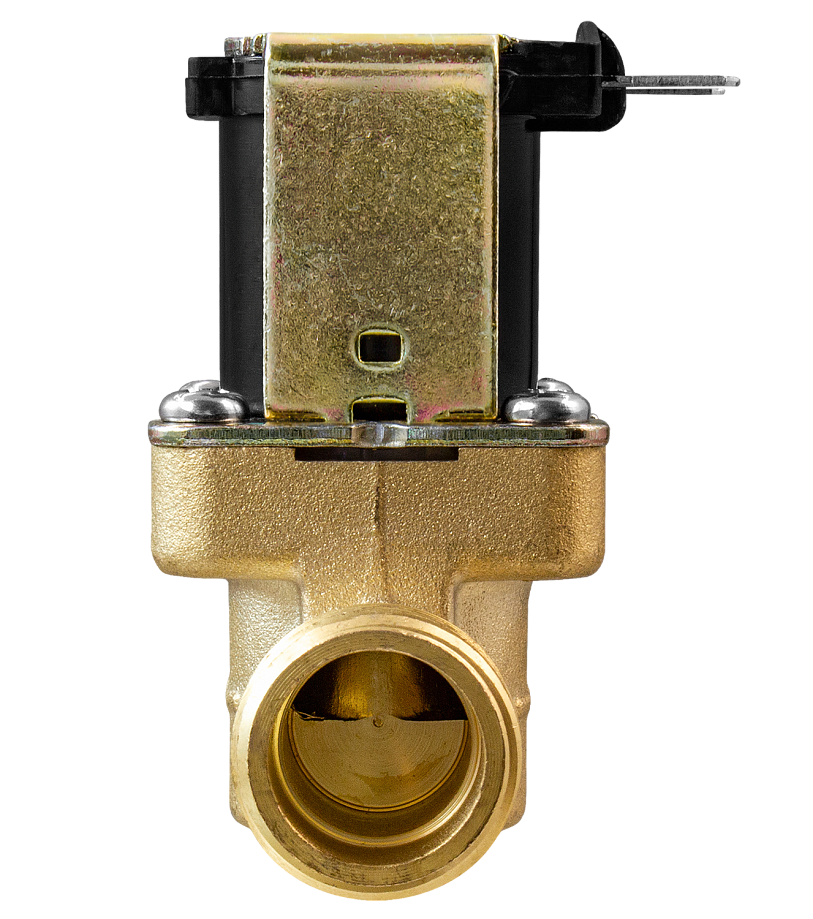

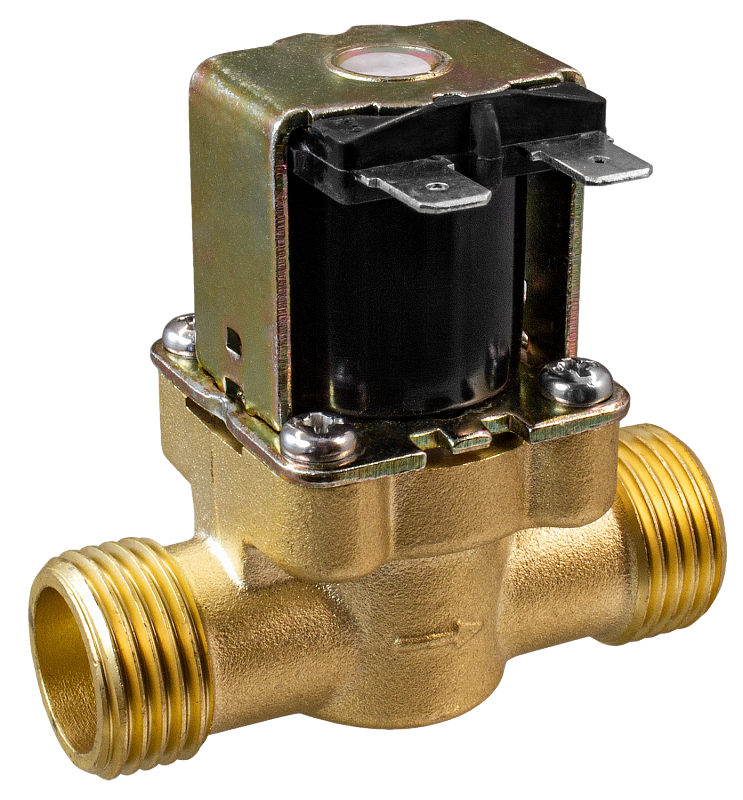

Клапан нормально закрытый AR-2DM51

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, масла
Температура рабочей среды: −20...+110°С
Рабочее давление: 0,02...0,8 МПа
Диаметр условного прохода: 15 мм, 20 мм
Материал корпуса: латунь
Материал уплотнения: EPDM
Присоединение: резьбовое наруж. G½", G¾"

В закладки

от 2 221 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (14)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-2DM51 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Наружная резьба
Пониженное энергопотребление
Ламели для подключения в комплекте
Компактный размер
Долгий срок службы

Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, масла
Материал	Корпуса	Латунь
Материал	Уплотнения	EPDM
Температура рабочей среды		−20...+110°С
Рабочее давление		0,02...0,8 МПа
Диаметр условного прохода		15 мм, 20 мм
Присоединение		Резьбовое наруж. G½", G¾"
Катушка		SA41B, IP20
Питание		~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В
Мощность		5 ВА (AC), 5 Вт (DC)

Модификации:

Обозначение	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка
AR-2DM51-15/9-1/2-GBE	15	9	1,45	наруж. ½"	0,02	0,8	SA41B
AR-2DM51-20/9-3/4-GBE	20	9	1,45	наруж. ¾"	0,02	0,8	SA41B

Расшифровка обозначения на примере клапана AR-2DM51-15/9-1/2-XYZ:
AR-2DM51 – модель клапана.
15 – диаметр условного прохода в мм.
9 – эффективный диаметр в мм, если Дэф<Ду
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: E – EPDM.

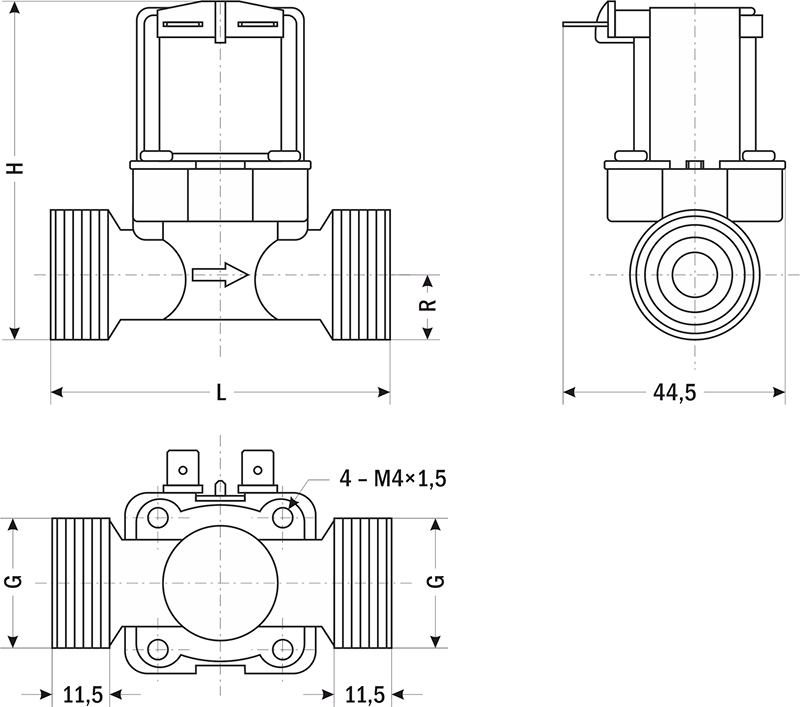

Габаритные размеры

Размер, мм	Ду=15 мм	Ду=20 мм
L	64	68
H	63,5	66,5
G	½"	¾"
R	10,3	13
Вес, г	200	250
