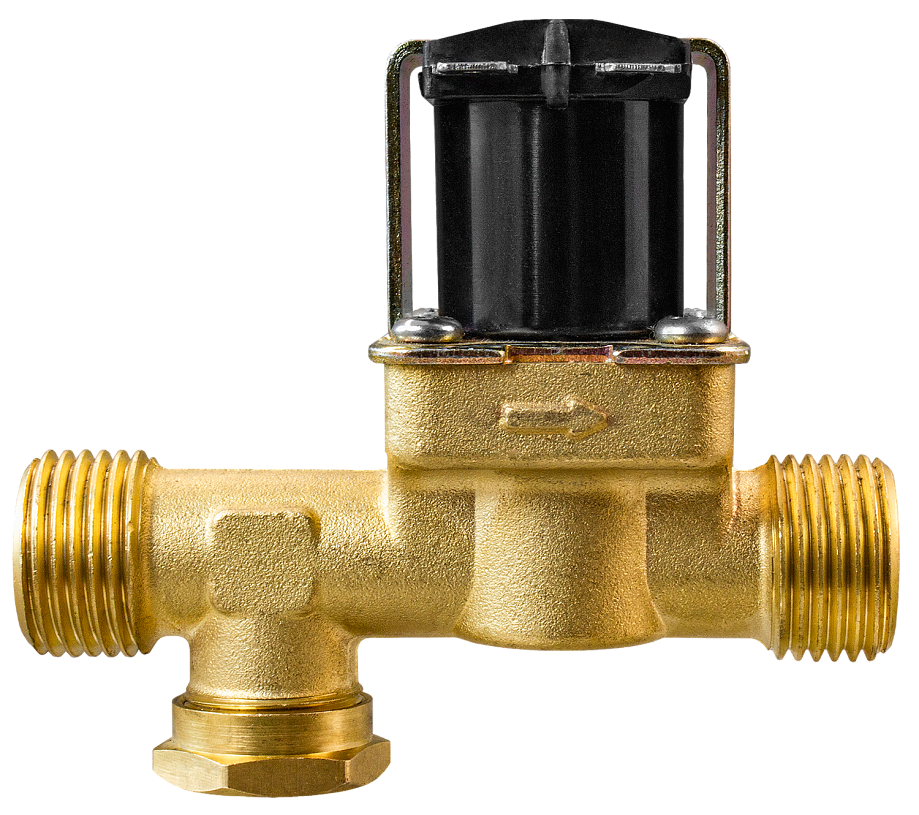

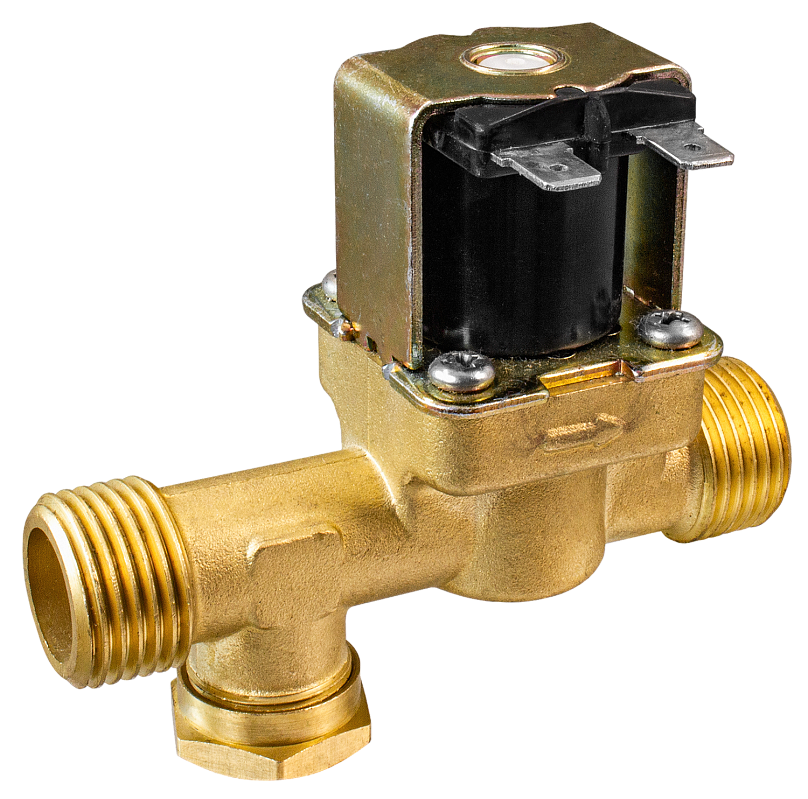

Клапан нормально закрытый AR-2DM61

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, масла
Температура рабочей среды: −20...+110°С
Рабочее давление: 0,02...0,8 МПа
Диаметр условного прохода: 15 мм
Материал корпуса: латунь
Материал уплотнения: EPDM
Присоединение: резьбовое наруж. G½"

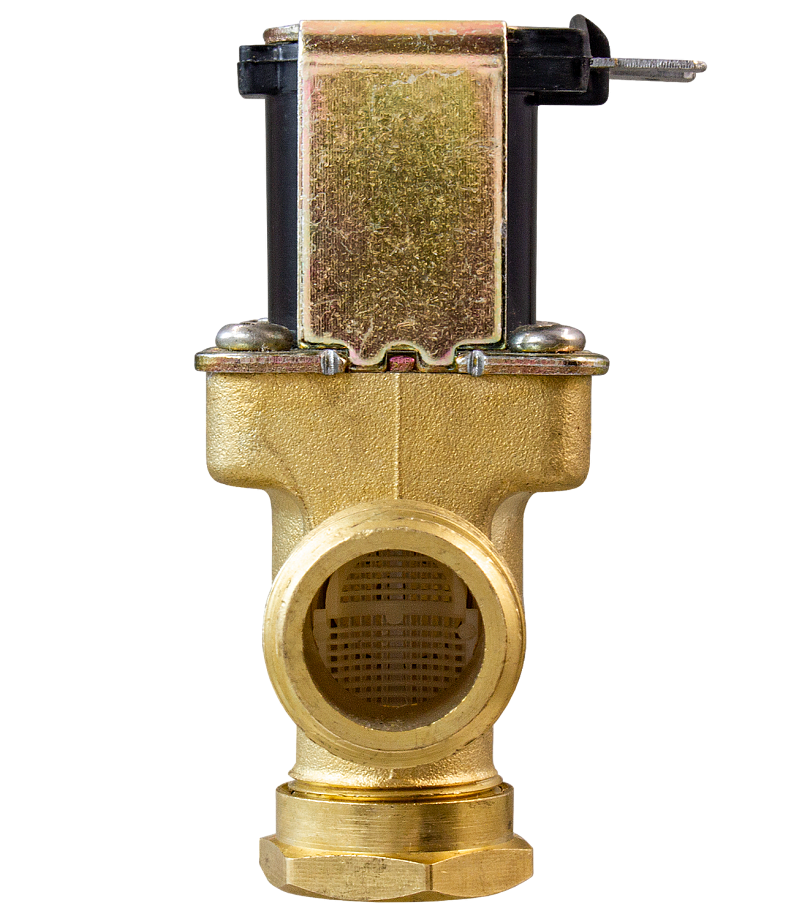

Входной фильтр грубой очистки с отводом для обслуживания

В закладки

2 296 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (7)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-2DM61 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Наружная резьба

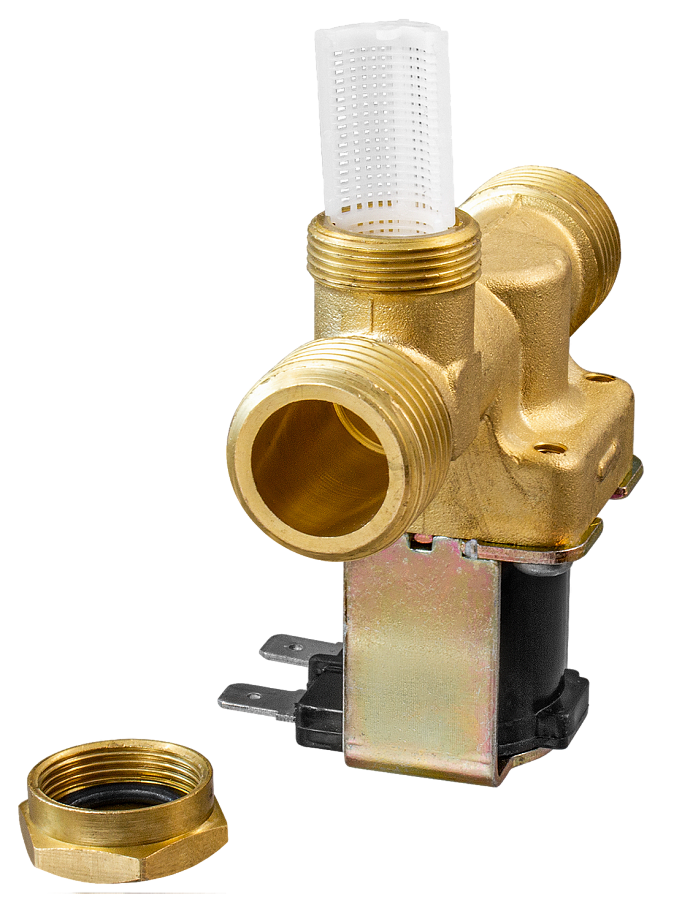

Входной фильтр грубой очистки: съемная сетка из полиацеталя
Латунный отвод для быстрого и удобного обслуживания фильтра
Пониженное энергопотребление
Ламели для подключения в комплекте
Компактный размер
Долгий срок службы

Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, масла
Материал	Корпуса	Латунь
Материал	Уплотнения	EPDM
Температура рабочей среды		−20...+110°С
Рабочее давление		0,02...0,8 МПа
Диаметр условного прохода		15 мм
Присоединение		Резьбовое наруж. G½"
Катушка		SA41B, IP20
Питание		~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В
Мощность		5 ВА (AC), 5 Вт (DC)

Модификации:

Обозначение	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, г
AR-2DM61-15/9-1/2-GBE	15	9	1,45	наруж. ½"	0,02	0,8	SA41B	225

Расшифровка обозначения на примере клапана AR-2DM61-15/9-1/2-XYZ:
AR-2DM61 – модель клапана.
15 – диаметр условного прохода в мм.
9 – эффективный диаметр в мм, если Дэф<Ду
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: E – EPDM.

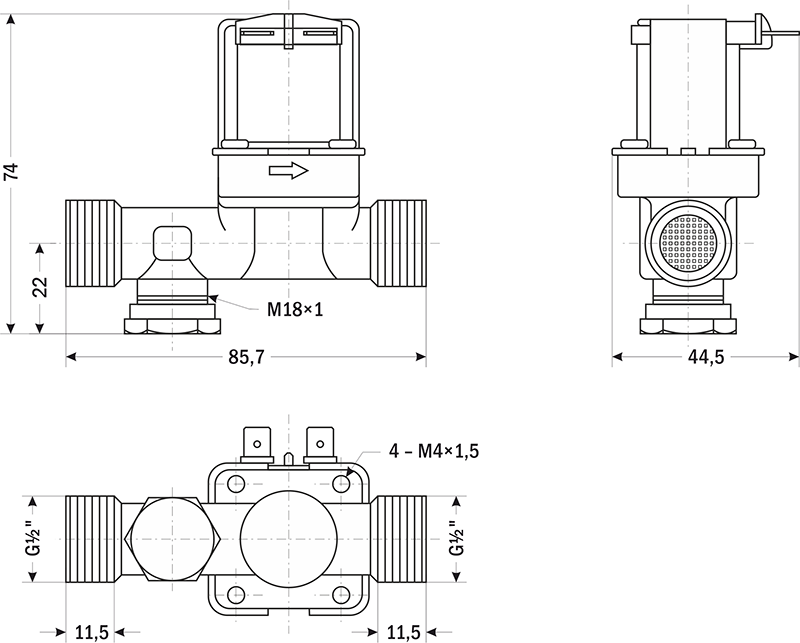

Габаритные размеры

Версия: 2023-05-15-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	15.05.2023	0.71 Мб

Артикул	Питание, В	Срок поставки	Стоимость
~220 ~110 ~24 =36 =24 =12 =6

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
M69589	~220	Со склада	2296 руб. – +
M69590	~110	Со склада (комплектация 1..72 часа)	2296 руб. – +
M69591	~24	Со склада (комплектация 1..72 часа)	2296 руб. – +
M69592	=36	Со склада (комплектация 1..72 часа)	2296 руб. – +
M69593	=24	Со склада (комплектация 1..72 часа)	2296 руб. – +
M69594	=12	Со склада (комплектация 1..72 часа)	2296 руб. – +
M69595	=6	Со склада (комплектация 1..72 часа)	2296 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
M69589	~220	Со склада	2296 руб. – +
M69590	~110	Со склада (комплектация 1..72 часа)	2296 руб. – +
M69591	~24	Со склада (комплектация 1..72 часа)	2296 руб. – +
M69592	=36	Со склада (комплектация 1..72 часа)	2296 руб. – +
M69593	=24	Со склада (комплектация 1..72 часа)	2296 руб. – +
M69594	=12	Со склада (комплектация 1..72 часа)	2296 руб. – +
M69595	=6	Со склада (комплектация 1..72 часа)	2296 руб. – +
