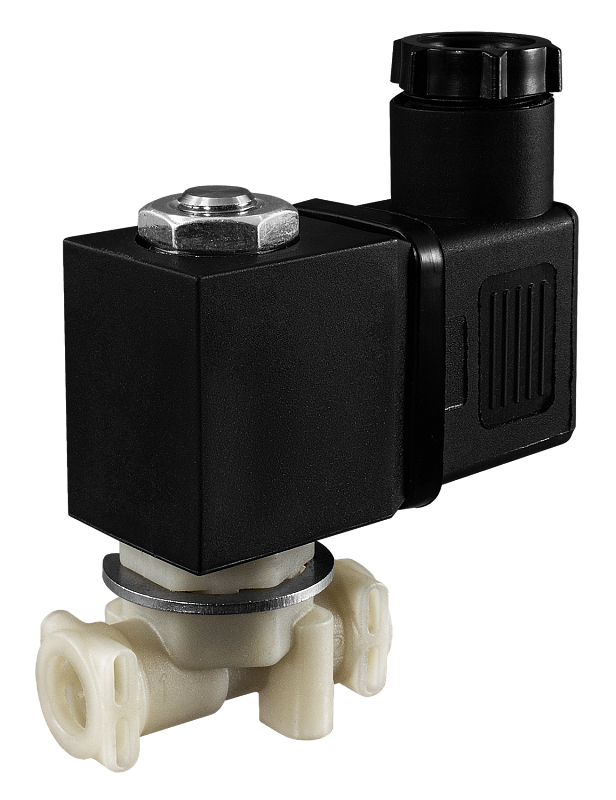

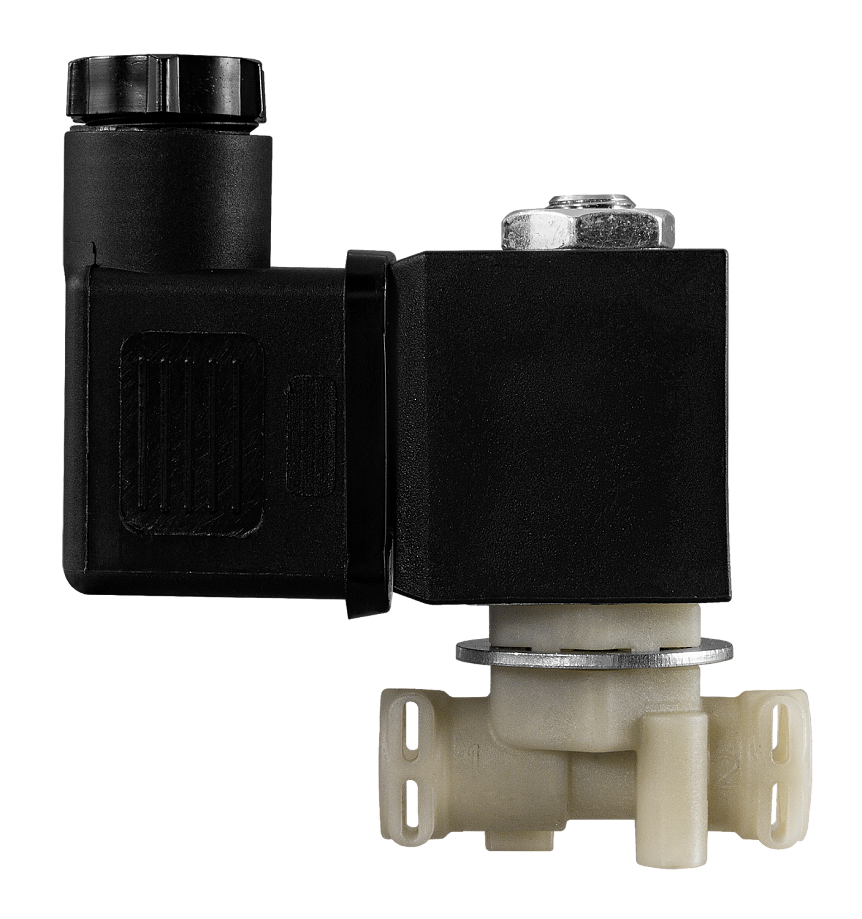

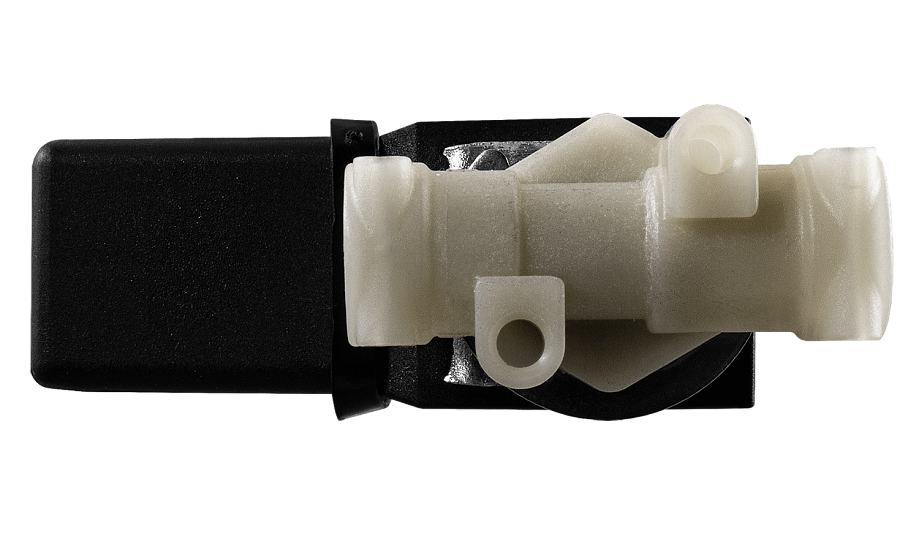

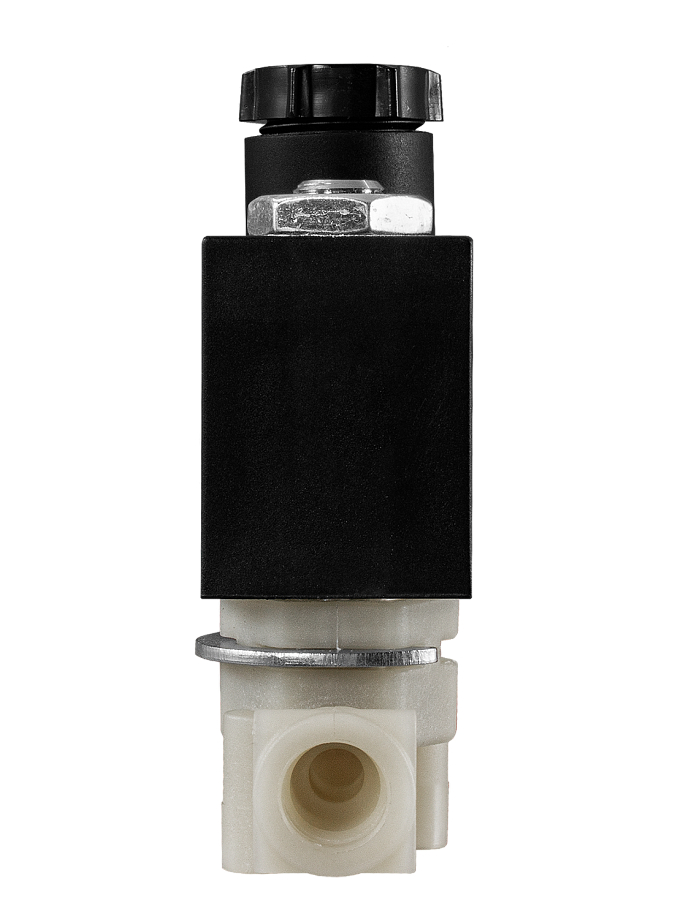

Клапан нормально закрытый AR-YCWS21

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух
Температура рабочей среды: −30...+150°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 1 мм
Материал корпуса: нейлон
Материал уплотнения: VITON
Присоединение: под трубку ∅ 8 мм (наруж.), фиксация скобой

В закладки

от 1 220 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCWS21 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
Присоединение под трубку наружным диаметром 8 мм с фиксацией скобой (не входит в комплект поставки)
Срабатывание при нулевом давлении
Компактный размер

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух
Материал	Корпуса	Нейлон
	Уплотнения	VITON
Температура рабочей среды		−30…+150°С
Рабочее давление		0,0...1,6 МПа
Диаметр условного прохода		1 мм
Присоединение		под трубку ∅ 8 мм (наруж.), фиксация скобой
Катушка		SA11B, IP65
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность		6,4 ВА (AC), 6 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCWS21-1-d8-СLV	1	0,026	под трубку ∅ 8 мм (наруж.), фиксация скобой	0,0	1,6	108

Расшифровка обозначения на примере клапана AR-YCWS21-1-d8-XYZ:
AR-YCWS21– модель клапана.
1 – диаметр условного прохода в мм.
8 – диаметр присоединения в мм.
X – присоединение: С – под трубку.
Y – материал корпуса: L – нейлон.
Z – материал уплотнения: V – Viton.

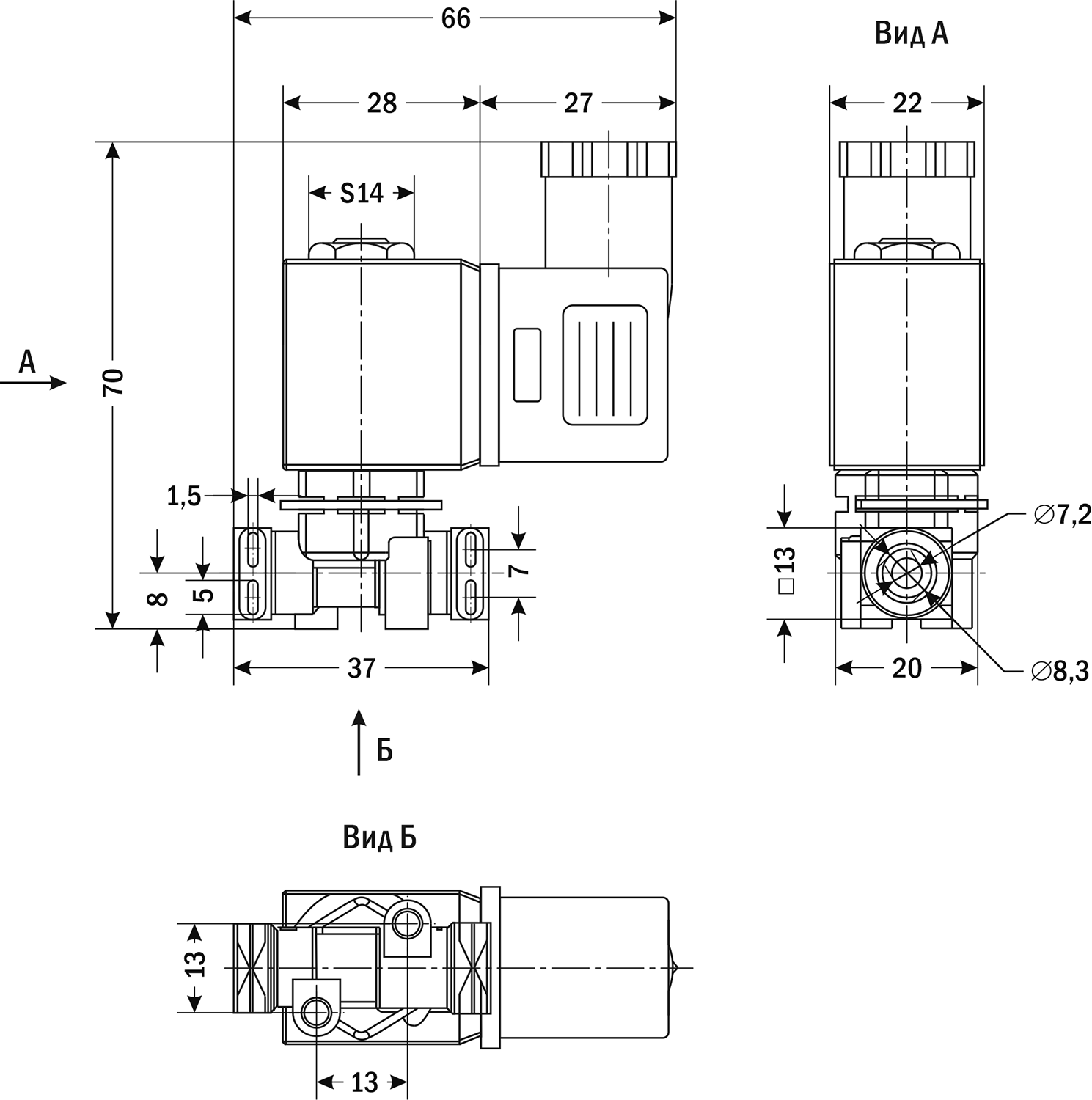

Габаритные размеры

Версия: 2023-07-24-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	24.07.2023	0.4 Мб

Артикул	Катушка, В	Срок поставки	Стоимость
~220 ~110 ~24 =24 =12

Артикул	Катушка, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Катушка, В	Срок поставки	Стоимость
N52860	~220	Со склада	1220 руб. – +
N52861	~110	Со склада (комплектация 1..72 часа)	1320 руб. – +
N52862	~24	Со склада (комплектация 1..72 часа)	1320 руб. – +
N52863	=24	Со склада (комплектация 1..72 часа)	1320 руб. – +
N52864	=12	Со склада (комплектация 1..72 часа)	1320 руб. – +

Артикул	Катушка, В	Срок поставки	Стоимость
N52860	~220	Со склада	1220 руб. – +
N52861	~110	Со склада (комплектация 1..72 часа)	1320 руб. – +
N52862	~24	Со склада (комплектация 1..72 часа)	1320 руб. – +
N52863	=24	Со склада (комплектация 1..72 часа)	1320 руб. – +
N52864	=12	Со склада (комплектация 1..72 часа)	1320 руб. – +

Отзывы на этот товар пока отсутствуют.
