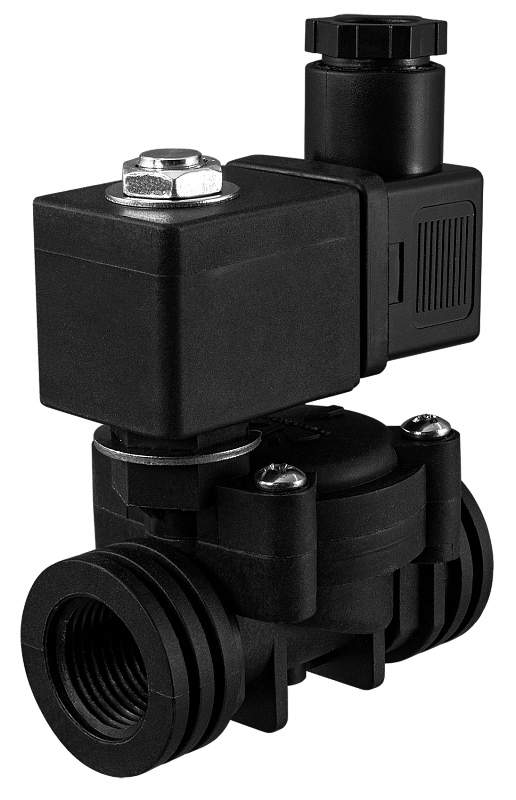

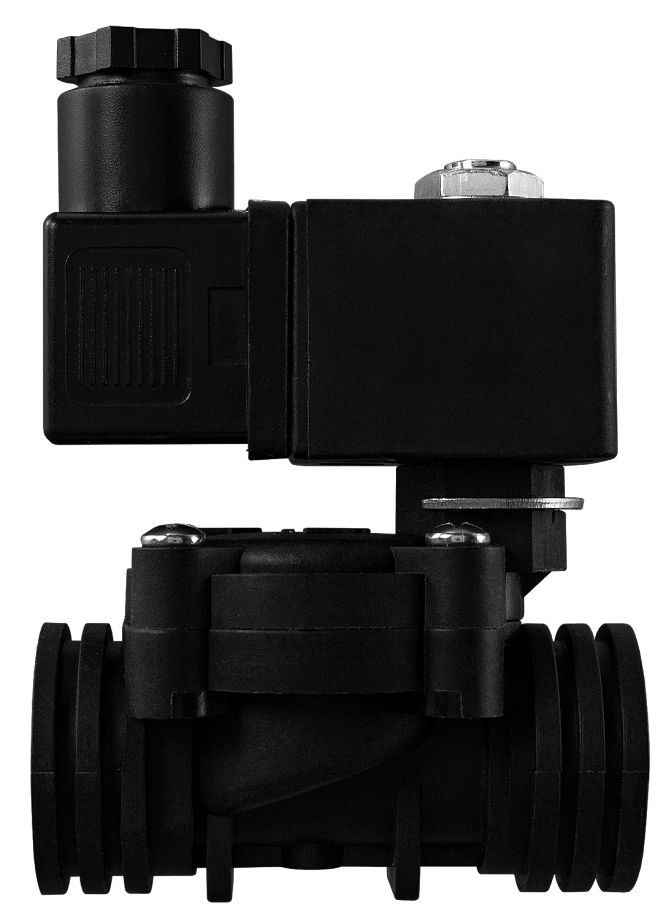

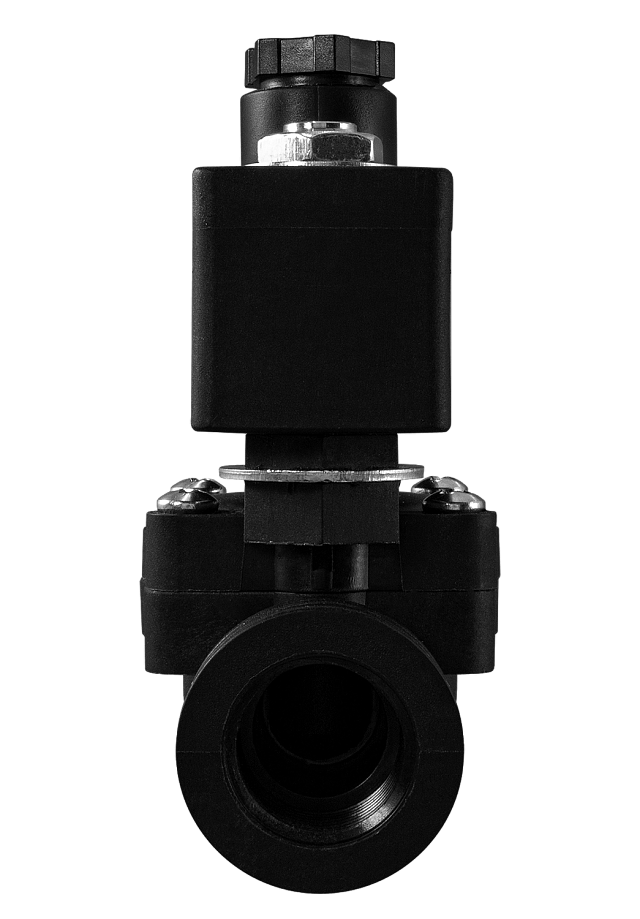

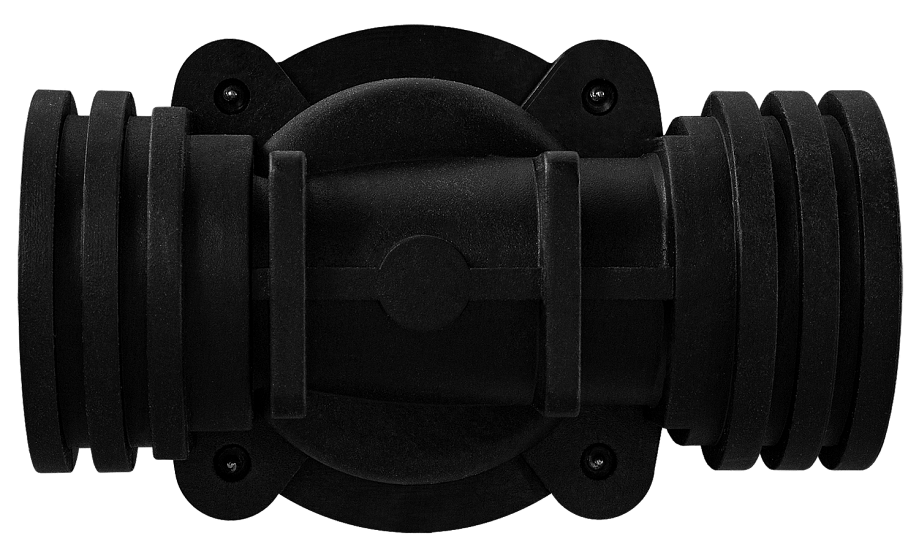

Клапан нормально открытый AR-2D52

Клапан соленоидный нормально открытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

НО (нормально открытый)
Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, спирт
Температура рабочей среды: −30...+150°С
Рабочее давление: 0,01...0,8 МПа
Диаметр условного прохода: 15 мм, 20 мм
Материал корпуса: нейлон
Материал уплотнения: VITON
Присоединение: резьбовое G½", G¾"

В закладки

от 2 993 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (10)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально открытый непрямого действия с диафрагмой AR-2D52 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Высокая частота срабатывания
Долгий срок службы
Пластиковый корпус

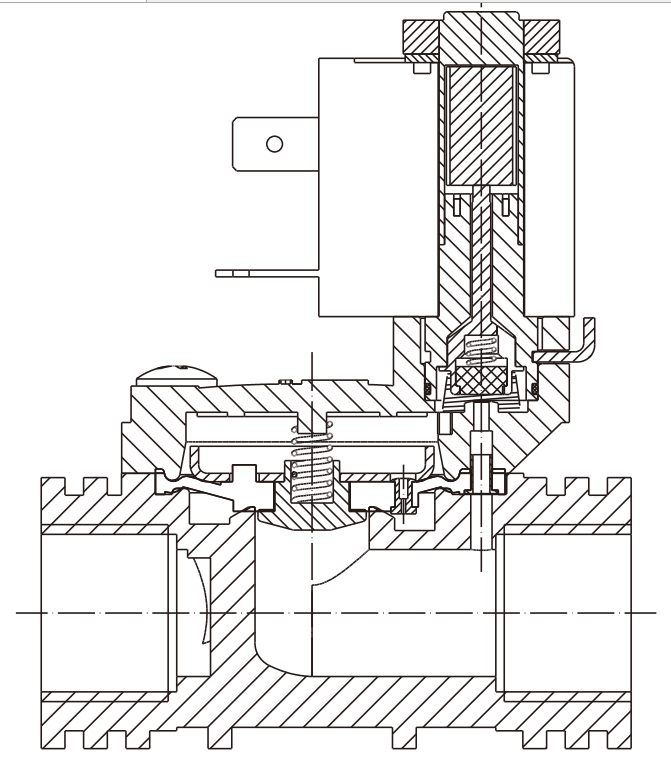

Принцип действия и область применения:

Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение этого типа клапана, когда клапан должен быть открыт большую часть времени, либо когда он обязательно должен быть открыт при отключении электропитания системы.

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла, спирт
Материал	корпуса	Нейлон
	уплотнения	VITON
Температура рабочей среды		−30...+150°С
Рабочее давление		0,01...0,8 МПа
Диаметр условного прохода		15 мм, 20 мм
Присоединение		Резьбовое G½", G¾"
Катушка		AS61H, IP65	AS72B, IP65
Питание		~220 В, ~110 В, ~24 В, =24 В, =12 В	~220 В
Мощность		10 ВА (AC), 10 Вт (DC)	10 ВА (AC)

Модификации:

Модель	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка
Модель	Ду, мм	AR-2D52-15/13-1/2-GLV	Kv, м³/ч	15	Pmin, МПа	Pmax, МПа	Катушка	13	4,1	½"	0,01	0,8	AS61H AS72B

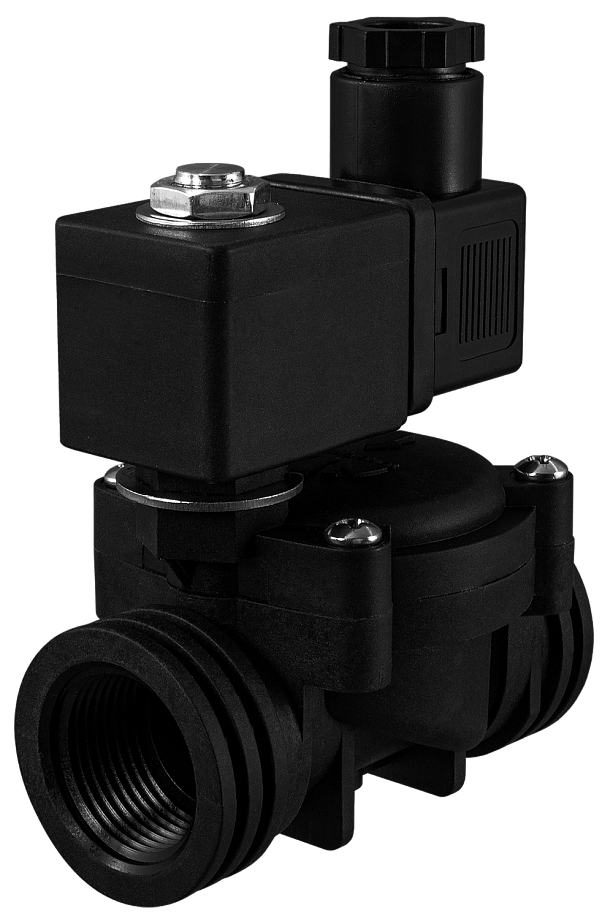

AR-2D52-20/18-3/4-GLV	20	18	6,5	¾"							0,01	0,8	AS61H AS72B

Расшифровка обозначения на примере клапана AR2D5215/131/2GLV:
AR-2D52 – модель клапана.
15 – диаметр условного прохода в мм.
13 – эффективный диаметр в мм, если Дэф<Ду.
1/2 – размер резьбы, в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – нейлон.
Z – материал уплотнения: V – VITON.

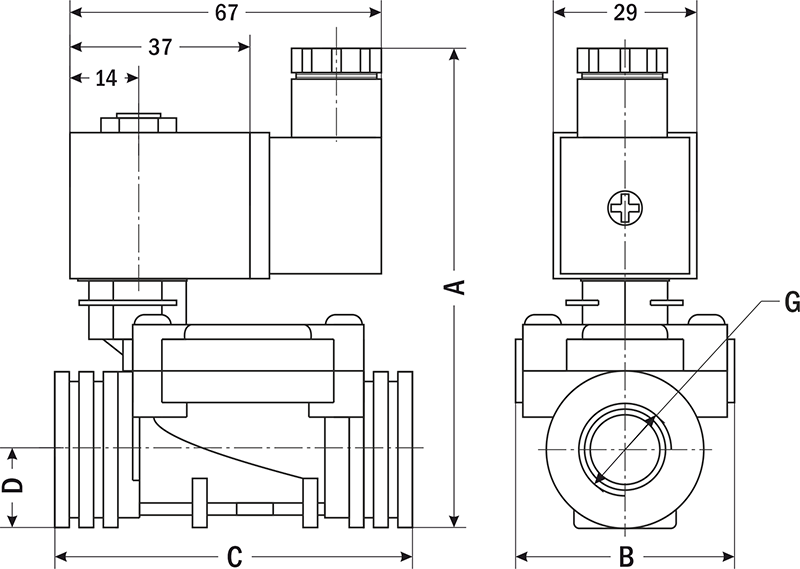

Габаритные размеры

	AR-2D52
Размер, мм	-15	-20
A	97,5	105
B	45	55
C	70	80
D	16	19
G	½"	¾"
Вес, г	201	243

Версия: 2024-01-26-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	25.01.2024	0.53 Мб

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
15 20	AS61H AS72B	~220 ~110 ~24 =24 =12

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
O42830	15	AS61H	~220	Со склада	2993 руб. – +
O42834	15	AS61H	~110	Со склада (комплектация 1..72 часа)	3093 руб. – +
O42836	15	AS61H	~24	Со склада (комплектация 1..72 часа)	3093 руб. – +
O42838	15	AS61H	=24	Со склада (комплектация 1..72 часа)	3093 руб. – +
O42840	15	AS61H	=12	Со склада (комплектация 1..72 часа)	3093 руб. – +
O42831	20	AS61H	~220	Со склада	3658 руб. – +
O42835	20	AS61H	~110	Со склада (комплектация 1..72 часа)	3758 руб. – +
O42837	20	AS61H	~24	Со склада (комплектация 1..72 часа)	3758 руб. – +
O42839	20	AS61H	=24	Со склада (комплектация 1..72 часа)	3758 руб. – +
O42841	20	AS61H	=12	Со склада (комплектация 1..72 часа)	3758 руб. – +

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
O42830	15	AS61H	~220	Со склада	2993 руб. – +
O42834	15	AS61H	~110	Со склада (комплектация 1..72 часа)	3093 руб. – +
O42836	15	AS61H	~24	Со склада (комплектация 1..72 часа)	3093 руб. – +
O42838	15	AS61H	=24	Со склада (комплектация 1..72 часа)	3093 руб. – +
O42840	15	AS61H	=12	Со склада (комплектация 1..72 часа)	3093 руб. – +
O42832	15	AS72B	~220	120 дней	3293 руб. – +
O42831	20	AS61H	~220	Со склада	3658 руб. – +
O42835	20	AS61H	~110	Со склада (комплектация 1..72 часа)	3758 руб. – +
O42837	20	AS61H	~24	Со склада (комплектация 1..72 часа)	3758 руб. – +
O42839	20	AS61H	=24	Со склада (комплектация 1..72 часа)	3758 руб. – +
O42841	20	AS61H	=12	Со склада (комплектация 1..72 часа)	3758 руб. – +
O42833	20	AS72B	~220	120 дней	3958 руб. – +
