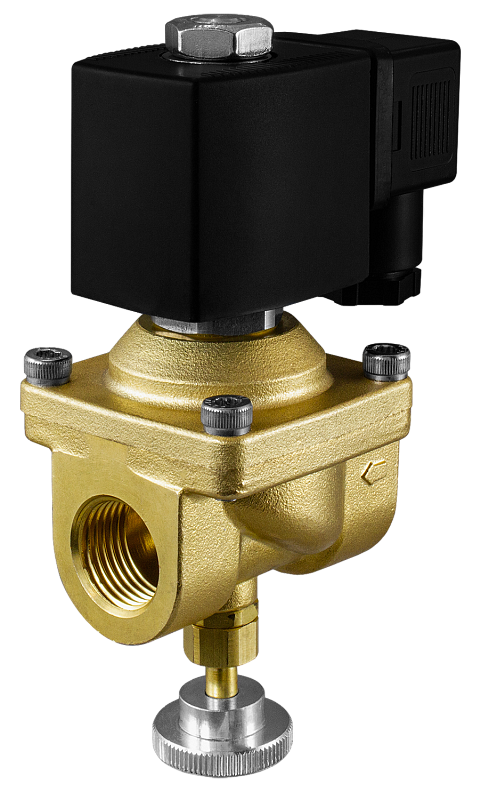

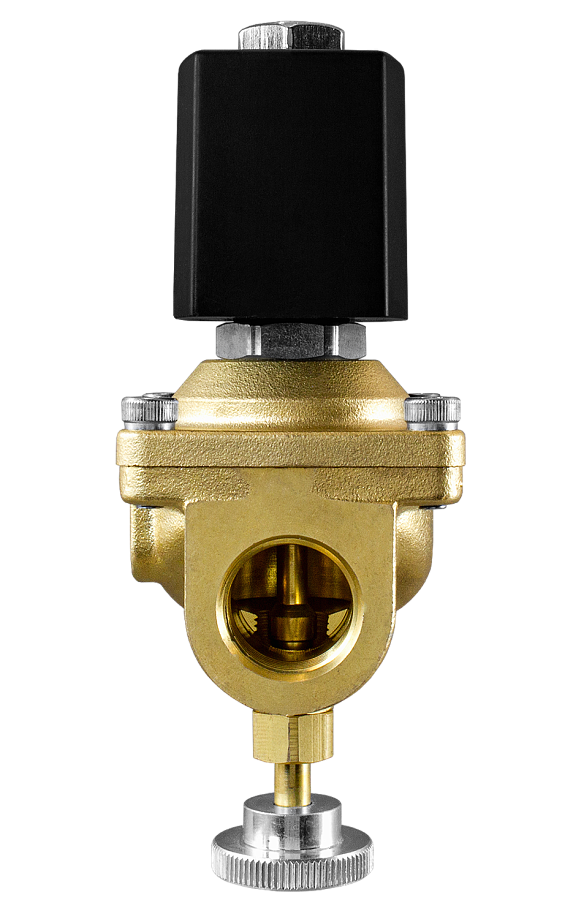

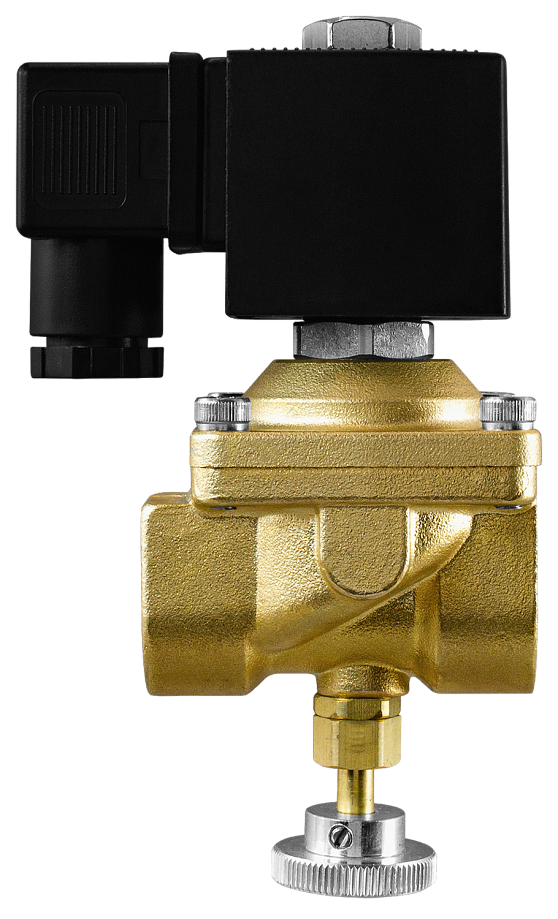

Клапан нормально закрытый AR-2ZH21

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: бытовой и природный газ, воздух
Температура рабочей среды: −10...+120°С
Рабочее давление: 0,0...0,4 МПа
Диаметр условного прохода: 15 мм, 20 мм, 25 мм
Материал корпуса: латунь
Материал уплотнения: EPDM
Присоединение: резьбовое G½", G¾", G1"
Ручное управление при отсутствии питания

В закладки

от 3 924 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (28)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2ZH21 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Срабатывание при нулевом давлении

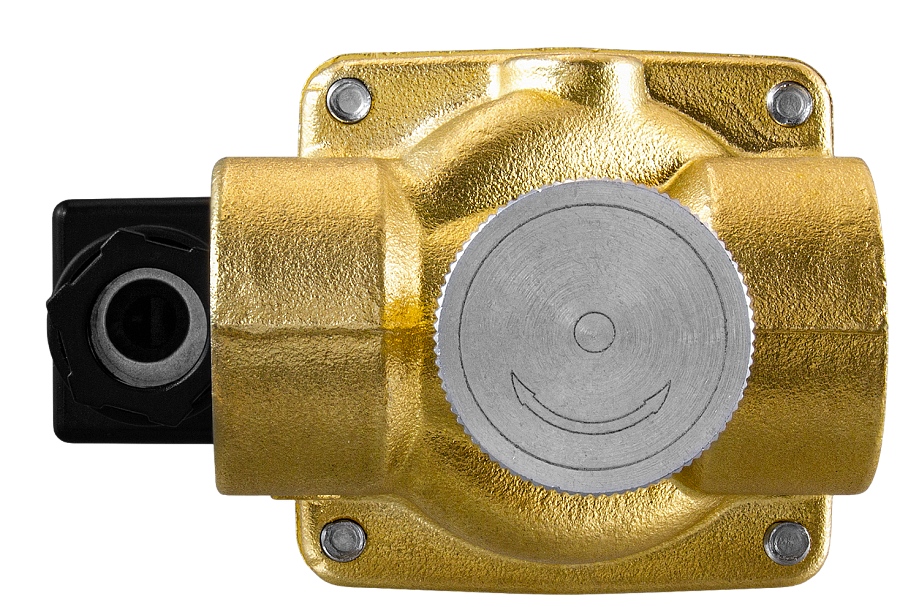

Для ручного открытия клапана необходимо повернуть ручку по часовой стрелке, для ручного закрытия — против
Высокая частота срабатывания
Долгий срок службы

Принцип действия и область применения:

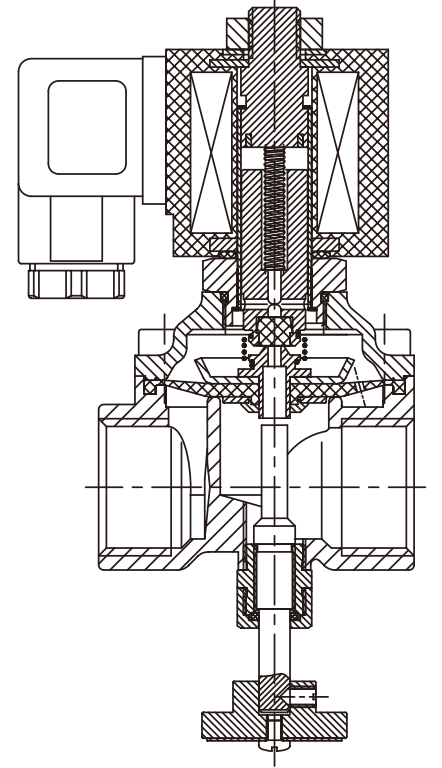

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр		Значение
Рабочая среда		Бытовой и природный газ, воздух
Материал	корпуса	Латунь
	уплотнения	EPDM
Температура рабочей среды		−10...+120°С
Рабочее давление		0,0...0,4 МПа
Диаметр условного прохода		15 мм, 20 мм, 25 мм
Присоединение		Резьбовое G½", G¾", G1"
Питание		~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В

Катушка	Мощность	AC					DC
Катушка	Мощность	~380 В	~220 В	~110 В	~36 В	~24 В	=24 В	=12 В	=6 В
S91H IP54	10 ВА	V			V
	20 ВА		V	V		V
	14 Вт						V	V	V
ASE11H* IP65	4,5 ВА		V
ASE11H* IP65	8 Вт						V	V
ASEx543** IP65	23 ВА		V	V		V
ASEx543** IP65	13 Вт						V	V

* Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
** Использование взрывозащищенной катушки ASEx543 может привести к уменьшению верхнего предела рабочего давления клапана.

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа
Модель	Ду, мм	Kv, м³/ч	AR-2ZH21-15-1/2-GBE	Pmin, МПа	Pmax, МПа	15	4,8	½"	0,0	0,4
AR-2ZH21-20-3/4-GBE	20	8,6	¾"
AR-2ZH21-25-1-GBE	25	12	1"

Расшифровка обозначения на примере клапана AR-2ZH21-15-1/2-GBE:
AR-2ZH21– модель клапана.
15 – Ду, мм (диаметр условного отверстия); 1/2 – размер резьбы, в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: E – EPDM.

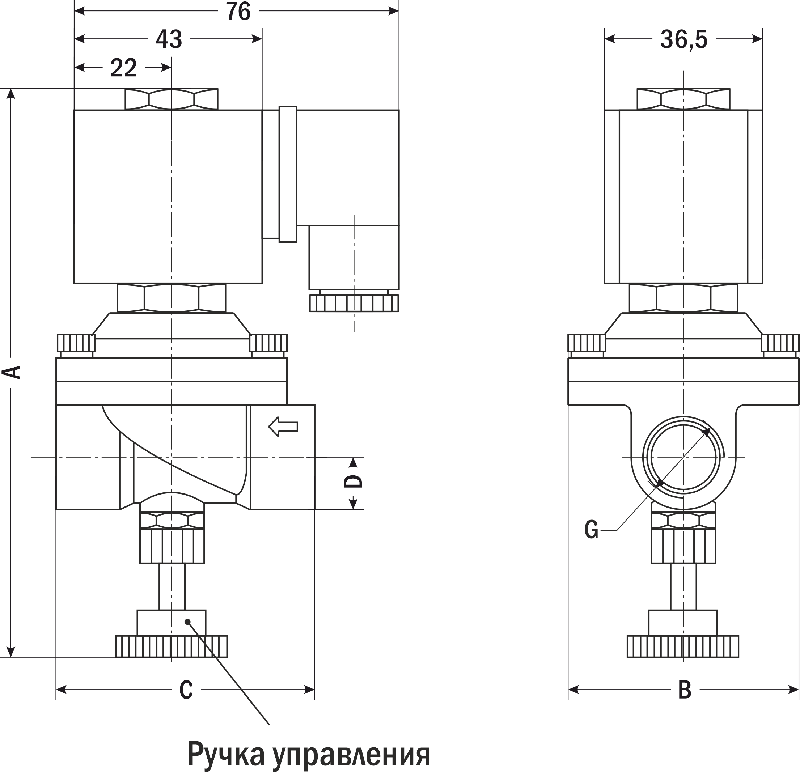

Габаритные размеры

	AR-2ZH21
Размер, мм	-15	-20	-25
A	140	140	150
B	53	54	69
C	60,5	60	80
D	16	16	19
G	½"	¾"	1"
Вес, г	793	740	1056

Версия: 2024-01-23-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	23.01.2024	0.54 Мб

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
15 20 25	S91H ASE11H ASEx543	~380 ~220 ~110 ~36 ~24 =24 =12 =6

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
O42857	20	S91H	~380	Со склада (комплектация 1..72 часа)	5254 руб. – +
O42860	20	S91H	~220	Со склада	5154 руб. – +
O42869	20	S91H	~110	Со склада (комплектация 1..72 часа)	5254 руб. – +
O42875	20	S91H	~36	Со склада (комплектация 1..72 часа)	5254 руб. – +
O42878	20	S91H	~24	Со склада (комплектация 1..72 часа)	5254 руб. – +
O42884	20	S91H	=24	Со склада (комплектация 1..72 часа)	5254 руб. – +
O42893	20	S91H	=12	Со склада (комплектация 1..72 часа)	5254 руб. – +
O42902	20	S91H	=6	Со склада (комплектация 1..72 часа)	5254 руб. – +
O42863	20	ASE11H	~220	Со склада (комплектация 1..72 часа)	6750 руб. – +
O42887	20	ASE11H	=24	Со склада (комплектация 1..72 часа)	6850 руб. – +
O42866	20	ASEx543	~220	Со склада (комплектация 1..72 часа)	11323 руб. – +
O42872	20	ASEx543	~110	Со склада (комплектация 1..72 часа)	11423 руб. – +
O42890	20	ASEx543	=24	Со склада (комплектация 1..72 часа)	11423 руб. – +
O42899	20	ASEx543	=12	Со склада (комплектация 1..72 часа)	11423 руб. – +
O42858	25	S91H	~380	Со склада (комплектация 1..72 часа)	6916 руб. – +
O42861	25	S91H	~220	Со склада	6816 руб. – +
O42870	25	S91H	~110	Со склада (комплектация 1..72 часа)	6916 руб. – +
O42876	25	S91H	~36	Со склада (комплектация 1..72 часа)	6916 руб. – +
O42879	25	S91H	~24	Со склада (комплектация 1..72 часа)	6916 руб. – +
O42885	25	S91H	=24	Со склада (комплектация 1..72 часа)	6916 руб. – +
O42894	25	S91H	=12	Со склада (комплектация 1..72 часа)	6916 руб. – +
O42903	25	S91H	=6	Со склада (комплектация 1..72 часа)	6916 руб. – +
O42864	25	ASE11H	~220	Со склада (комплектация 1..72 часа)	8412 руб. – +
O42888	25	ASE11H	=24	Со склада (комплектация 1..72 часа)	8512 руб. – +
O42867	25	ASEx543	~220	Со склада (комплектация 1..72 часа)	12985 руб. – +
O42873	25	ASEx543	~110	Со склада (комплектация 1..72 часа)	13085 руб. – +
O42891	25	ASEx543	=24	Со склада (комплектация 1..72 часа)	13085 руб. – +
O42900	25	ASEx543	=12	Со склада (комплектация 1..72 часа)	13085 руб. – +

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
O42856	15	S91H	~380	120 дней	4024 руб. – +
O42859	15	S91H	~220	Ожидается 2025.01.17	3924 руб. – +
O42868	15	S91H	~110	120 дней	4024 руб. – +
O42874	15	S91H	~36	120 дней	4024 руб. – +
O42877	15	S91H	~24	120 дней	4024 руб. – +
O42883	15	S91H	=24	Ожидается 2025.01.17	4024 руб. – +
O42892	15	S91H	=12	120 дней	4024 руб. – +
O42901	15	S91H	=6	120 дней	4024 руб. – +
O42862	15	ASE11H	~220	120 дней	5520 руб. – +
O42886	15	ASE11H	=24	120 дней	5620 руб. – +
O42895	15	ASE11H	=12	120 дней	5620 руб. – +
O42865	15	ASEx543	~220	120 дней	10093 руб. – +
O42871	15	ASEx543	~110	120 дней	10193 руб. – +
O42880	15	ASEx543	~24	120 дней	10193 руб. – +
O42889	15	ASEx543	=24	120 дней	10193 руб. – +
O42898	15	ASEx543	=12	120 дней	10193 руб. – +
O42857	20	S91H	~380	Со склада (комплектация 1..72 часа)	5254 руб. – +
O42860	20	S91H	~220	Со склада	5154 руб. – +
O42869	20	S91H	~110	Со склада (комплектация 1..72 часа)	5254 руб. – +
O42875	20	S91H	~36	Со склада (комплектация 1..72 часа)	5254 руб. – +
O42878	20	S91H	~24	Со склада (комплектация 1..72 часа)	5254 руб. – +
O42884	20	S91H	=24	Со склада (комплектация 1..72 часа)	5254 руб. – +
O42893	20	S91H	=12	Со склада (комплектация 1..72 часа)	5254 руб. – +
O42902	20	S91H	=6	Со склада (комплектация 1..72 часа)	5254 руб. – +
O42863	20	ASE11H	~220	Со склада (комплектация 1..72 часа)	6750 руб. – +
O42887	20	ASE11H	=24	Со склада (комплектация 1..72 часа)	6850 руб. – +
O42896	20	ASE11H	=12	120 дней	6850 руб. – +
O42866	20	ASEx543	~220	Со склада (комплектация 1..72 часа)	11323 руб. – +
O42872	20	ASEx543	~110	Со склада (комплектация 1..72 часа)	11423 руб. – +
O42881	20	ASEx543	~24	120 дней	11423 руб. – +
O42890	20	ASEx543	=24	Со склада (комплектация 1..72 часа)	11423 руб. – +
O42899	20	ASEx543	=12	Со склада (комплектация 1..72 часа)	11423 руб. – +
O42858	25	S91H	~380	Со склада (комплектация 1..72 часа)	6916 руб. – +
O42861	25	S91H	~220	Со склада	6816 руб. – +
O42870	25	S91H	~110	Со склада (комплектация 1..72 часа)	6916 руб. – +
O42876	25	S91H	~36	Со склада (комплектация 1..72 часа)	6916 руб. – +
O42879	25	S91H	~24	Со склада (комплектация 1..72 часа)	6916 руб. – +
O42885	25	S91H	=24	Со склада (комплектация 1..72 часа)	6916 руб. – +
O42894	25	S91H	=12	Со склада (комплектация 1..72 часа)	6916 руб. – +
O42903	25	S91H	=6	Со склада (комплектация 1..72 часа)	6916 руб. – +
O42864	25	ASE11H	~220	Со склада (комплектация 1..72 часа)	8412 руб. – +
O42888	25	ASE11H	=24	Со склада (комплектация 1..72 часа)	8512 руб. – +
O42897	25	ASE11H	=12	120 дней	8512 руб. – +
O42867	25	ASEx543	~220	Со склада (комплектация 1..72 часа)	12985 руб. – +
O42873	25	ASEx543	~110	Со склада (комплектация 1..72 часа)	13085 руб. – +
O42882	25	ASEx543	~24	120 дней	13085 руб. – +
O42891	25	ASEx543	=24	Со склада (комплектация 1..72 часа)	13085 руб. – +
O42900	25	ASEx543	=12	Со склада (комплектация 1..72 часа)	13085 руб. – +

Отзывы на этот товар пока отсутствуют.
