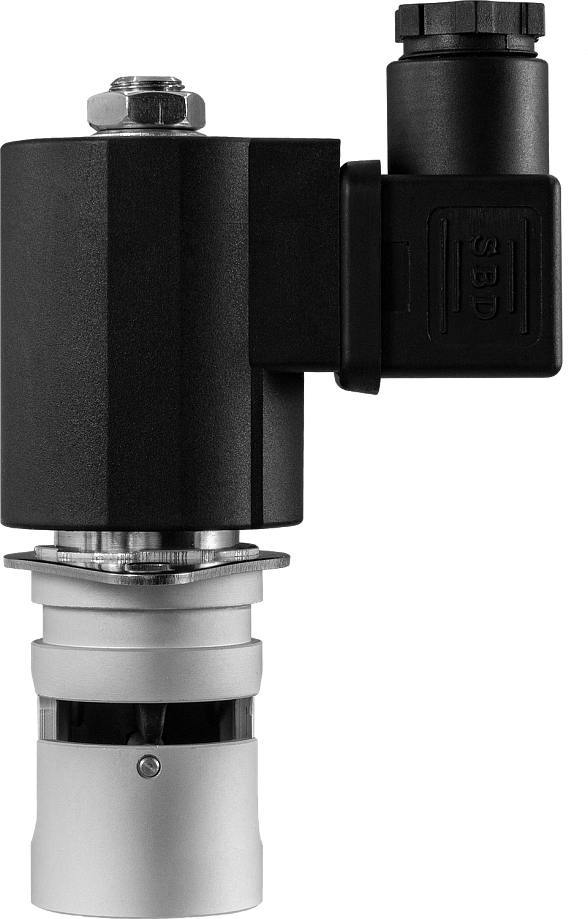

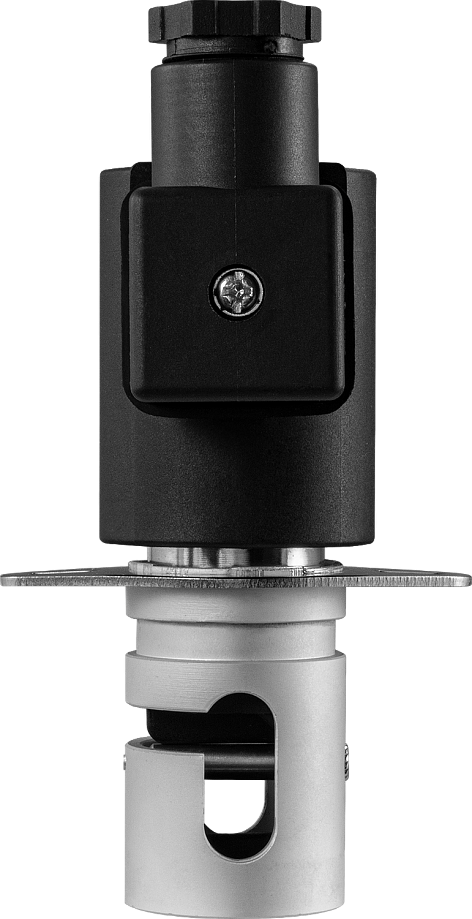

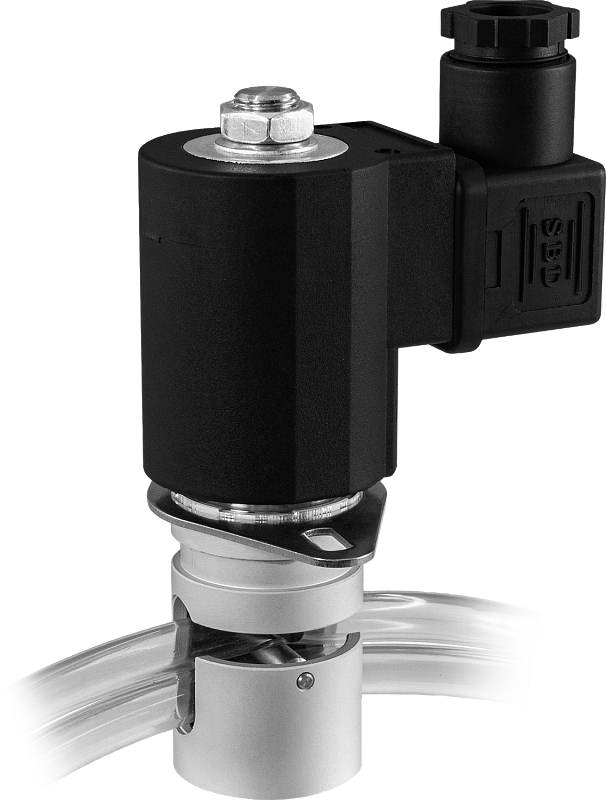

Клапан нормально закрытый/нормально открытый AR-2Q212

Клапан соленоидный нормально закрытый/нормально открытый прямого действия с поршнем для управления потоком рабочей среды в двух трубках

Верхняя трубка НЗ, нижняя НО

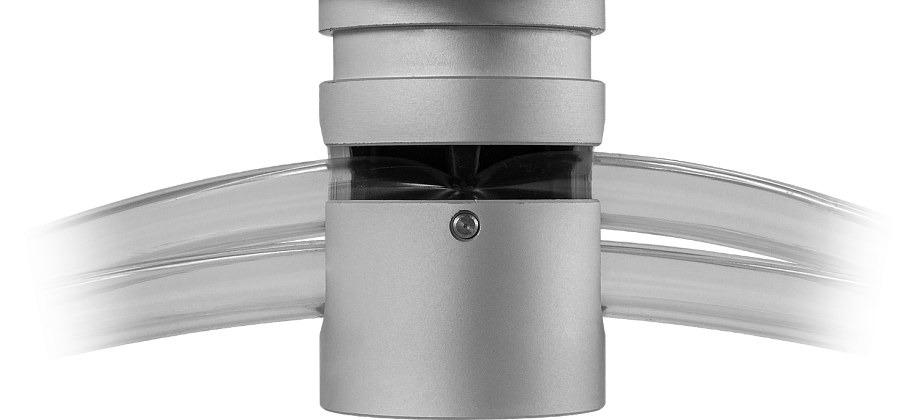

Пережимающий трубки (трубки не входят в комплект поставки)
Рабочая среда: агрессивные жидкости/газы, вода, воздух, инертные газы и пр. среды, пригодные к контакту с материалом используемых трубок
Температура рабочей среды: определяется свойствами трубок, по которым протекает среда
Рабочее давление: 0,0...0,15 МПа
Наружный диаметр трубки: до 6 мм
Материал корпуса: алюминий, нержавеющая сталь; пережимающей трубки вставки – нейлон
Подходит для работы с высокочистыми жидкостями в медицине и пищевой промышленности, со средой контактируют только трубки

В закладки

3 880 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый/нормально открытый прямого действия с поршнем пережимающий AR-2Q212 для управления потоком рабочей среды в двух трубках

Особенности:

Подходит для использования с агрессивными или высокочистыми жидкостями в аналитических и медицинских приборах, а также в пищевой промышленности. Герметичное разделение механизма управления и жидкости внутри трубопровода предотвращает загрязнение частицами, вызванное трением движущихся частей, а также обеспечивает максимальную чистоту жидкостей
Подходит для работы с трубками наружным диаметром до 6 мм, с толщиной стенки не менее 1 мм, из мягкого силикона или другого материала (твердостью по Шору до 50A)
Рабочая среда может проходить в обоих направлениях
Клапан прямого действия: для работы не требуется наличие давления в трубках
Конструкция клапана исключает возникновение турбулентности или пустот и потери давления
Монтажное положение: горизонтальное или вертикальное

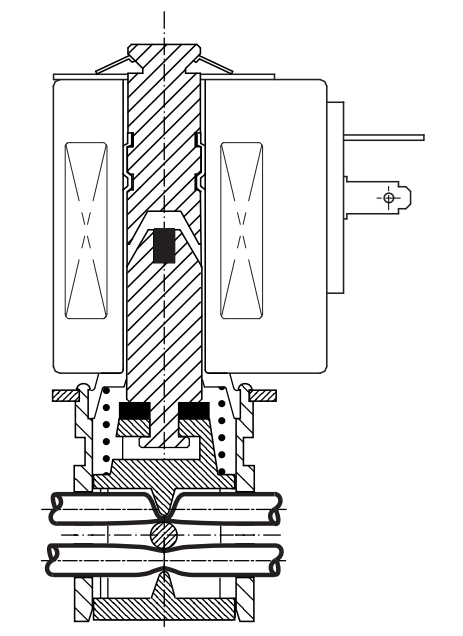

Принцип действия и область применения:

Соленоидный клапан, пережимающий две трубки (верхняя нормально закрытая, нижняя нормально открытая) — это клапан, который при отсутствии напряжения на его индукционной катушке закрыт для потока рабочей среды через верхнюю трубку и открыт для потока рабочей среды через нижнюю. При подаче напряжения на катушку магнитный клапан этого типа пережимает нижнюю трубку и освобождает верхнюю и остается в таком положении все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения верхняя трубка закрыта, нижняя – открыта.

Технические характеристики:

Параметр		Значение
Рабочая среда		Агрессивные жидкости/газы, вода, воздух, инертные газы и пр. среды, пригодные к контакту с материалом используемых трубок
Материал	Корпуса	Алюминий, нержавеющая сталь
Материал	Прижимающей вставки	Нейлон
Температура рабочей среды		Определяется свойствами трубки, по которой протекает среда (не входит в комплект поставки)
Рабочее давление		0,0...0,15 МПа
Наружный диаметр трубки		до 6 мм
Толщина стенки трубки		≥ 1 мм
Температура окружающей среды		−10...+60°С
Катушка		AS31B, IP65
Питание		=24 В, =12 В
Мощность		26 Вт

Обозначение	Присоед.	Pmin, МПа	Pmax, МПа	Вес, г
AR-2Q212-d6-PA	пережимной, трубка диаметром до 6 мм	0,0	0,15	288

Расшифровка обозначения на примере клапана AR-2Q212-d6-XY:
AR-2Q212– модель клапана.
6 – диаметр трубки в мм.
X – присоединение: P – пережимной.
Y – материал корпуса: A – алюминий, нержавеющая сталь.

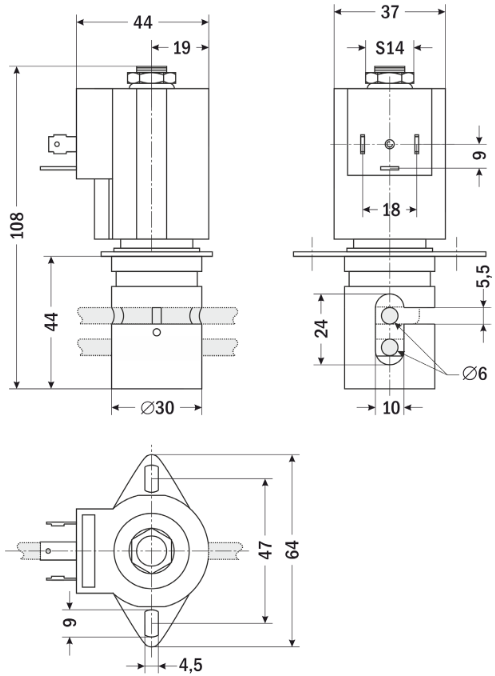

Габаритные размеры

Версия: 2024-06-11-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.06.2024	0.49 Мб

Артикул	Питание, В	Срок поставки	Стоимость
=24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
O61748	=24	Со склада	3880 руб. – +
O61749	=12	Со склада	3880 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
O61748	=24	Со склада	3880 руб. – +
O61749	=12	Со склада	3880 руб. – +

Отзывы на этот товар пока отсутствуют.
