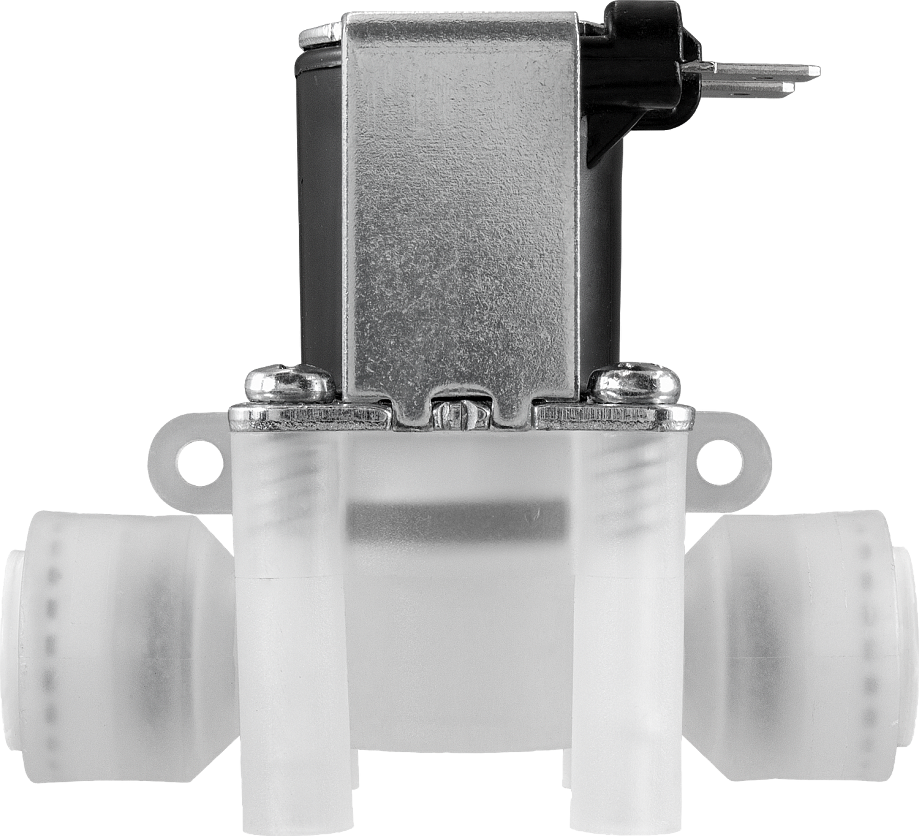

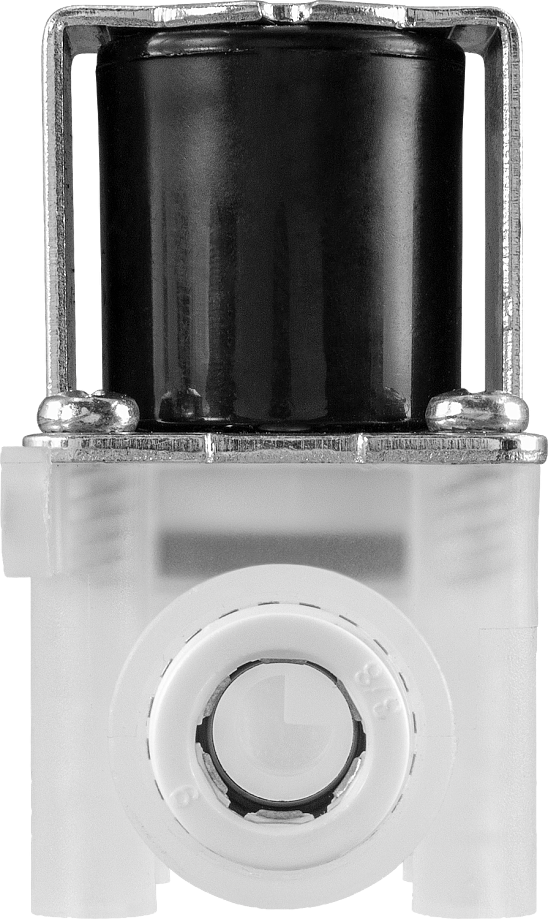

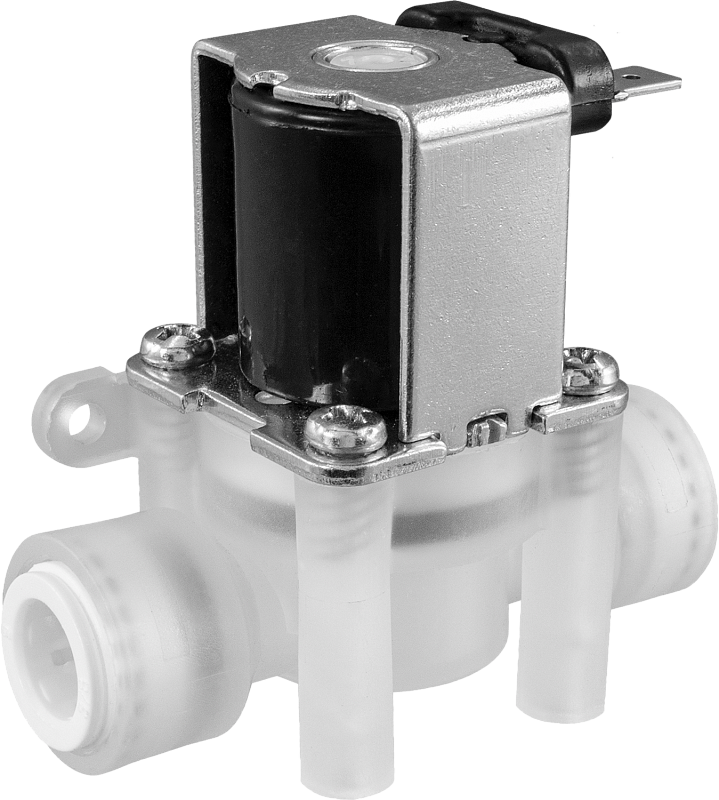

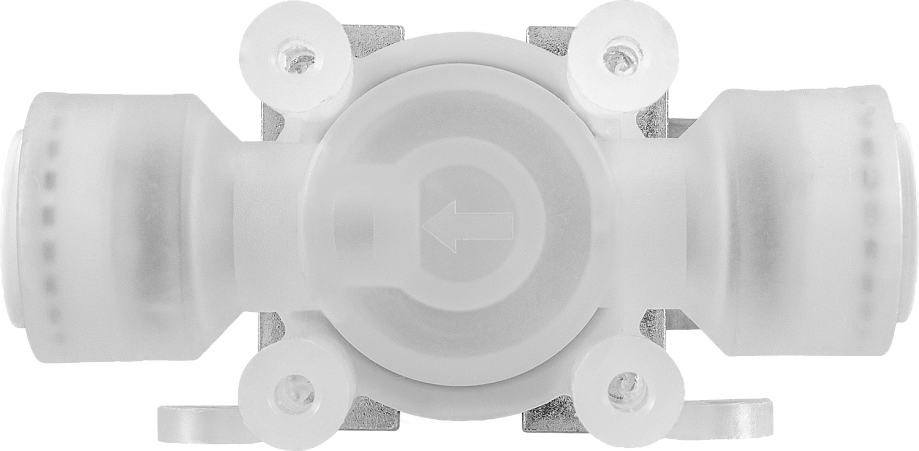

Клапан нормально закрытый AR-YCWS10-14Q

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10...+80°С
Рабочее давление: 0,02...0,8 MПa
Диаметр условного прохода: 9 мм
Материал корпуса: полипропилен
Материал уплотнения: NBR
Присоединение: быстроразъемное ∅ 10 мм

В закладки

848 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (7)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCWS10-14Q предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
Пониженное энергопотребление
Компактный размер

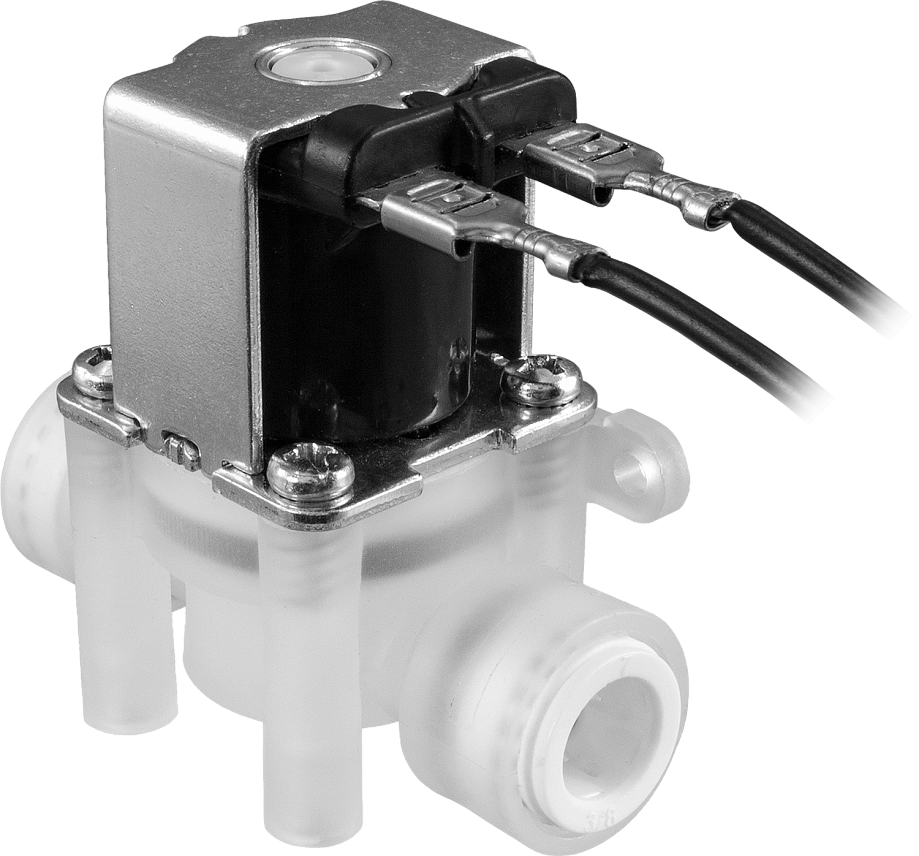

Ламели для подключения в комплекте

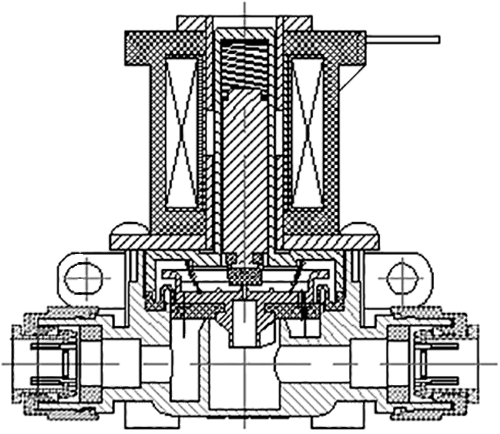

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Полипропилен
Материал	Уплотнения	NBR
Температура рабочей среды		−10...+80°С
Рабочее давление		0,0...0,8 МПа
Диаметр условного прохода		9 мм
Присоединение		быстроразъемное ∅ 10 мм
Катушка		SA41B, IP20
Питание		~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В
Мощность		5 ВА (AC), 5 Вт (DC)

Обозначение	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCWS10-14Q-9-d10-QLN	9	1,03	Быстроразъемное ∅ 10 мм	0,02	0,8	89

Расшифровка обозначения клапана AR-YCWS10-14Q-9-d10-XYZ:
AR-YCWS10-14Q – модель клапана.
9 – диаметр условного прохода в мм.
10 – диаметр присоединения в мм.
X – присоединение: Q – быстроразъемное.
Y – материал корпуса: L – полипропилен.
Z – материал уплотнения: N – NBR.

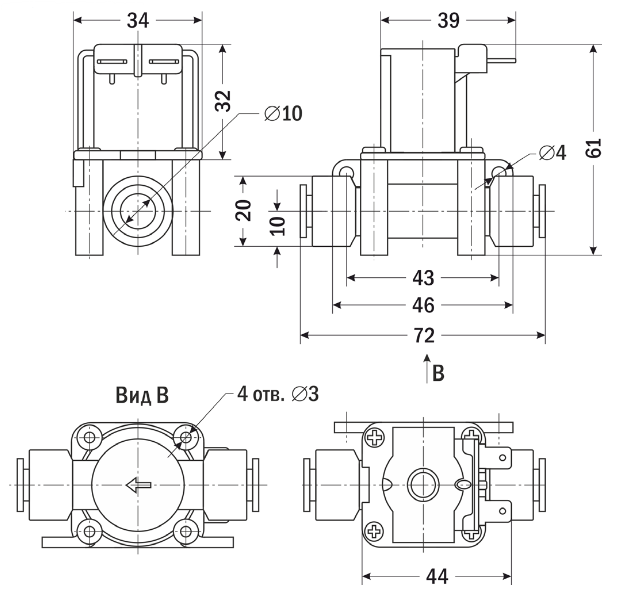

Габаритные размеры

Версия: 2024-06-11-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство пользователя	11.06.2024	0.54 Мб

Артикул	Питание, В	Срок поставки	Стоимость
~220 ~110 ~24 =36 =24 =12 =6

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
O61840	~220	Со склада	848 руб. – +
O61841	~110	Со склада (комплектация 1..72 часа)	848 руб. – +
O61842	~24	Со склада (комплектация 1..72 часа)	848 руб. – +
O61843	=36	Со склада (комплектация 1..72 часа)	848 руб. – +
O61844	=24	Со склада (комплектация 1..72 часа)	848 руб. – +
O61845	=12	Со склада (комплектация 1..72 часа)	848 руб. – +
O61846	=6	Со склада (комплектация 1..72 часа)	848 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
O61840	~220	Со склада	848 руб. – +
O61841	~110	Со склада (комплектация 1..72 часа)	848 руб. – +
O61842	~24	Со склада (комплектация 1..72 часа)	848 руб. – +
O61843	=36	Со склада (комплектация 1..72 часа)	848 руб. – +
O61844	=24	Со склада (комплектация 1..72 часа)	848 руб. – +
O61845	=12	Со склада (комплектация 1..72 часа)	848 руб. – +
O61846	=6	Со склада (комплектация 1..72 часа)	848 руб. – +

Отзывы на этот товар пока отсутствуют.
