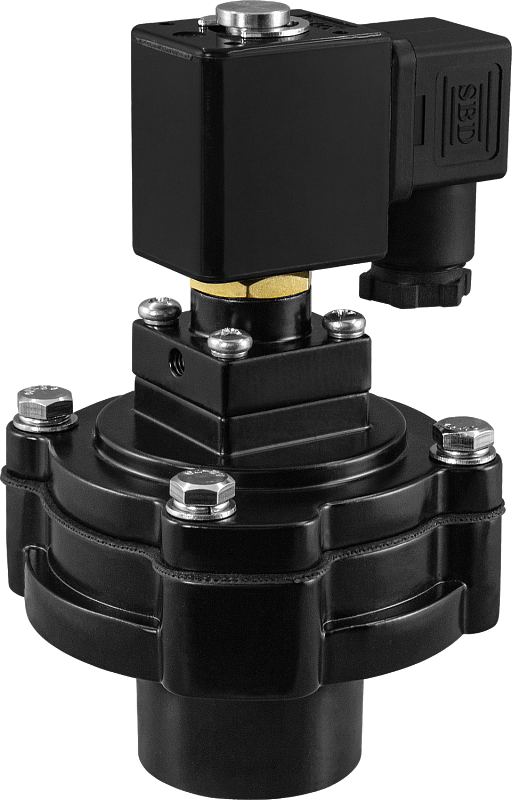

Клапан нормально закрытый AR-RMF-Y-25

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: воздух
Температура рабочей среды: −5...+55°С
Рабочее давление: 0,3...0,8 МПа
Диаметр условного прохода: 25 мм
Материал корпуса: алюминий
Материал уплотнения: NBR
Присоединение: резьбовое G1"
Импульсный клапан мембранного типа для систем пылеудаления

В закладки

от 3 038 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-RMF-Y-25 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Высокая пропускная способность
Минимальное время открытия и закрытия
Аналог клапанов ASCO

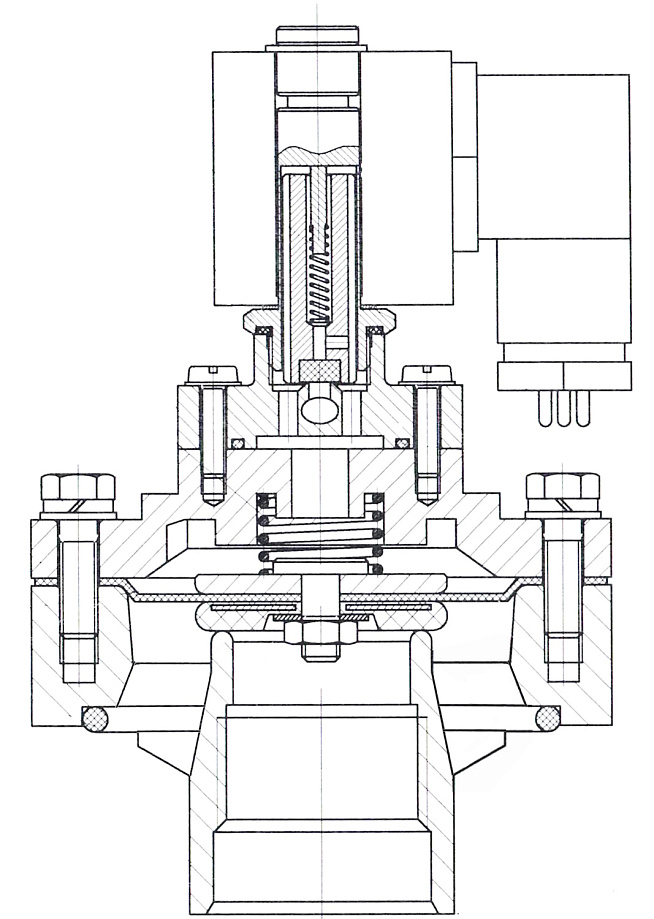

Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.

Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны обеспечивают:

надежное изолирование сжатого воздуха от продувочных труб
минимальные потери давления при максимальном расходе воздуха
высокую эффективность работы всей системы импульсной очистки рукавных фильтров

Клапаны подают воздух в течение очень короткого времени в виде сильного удара по запыленному рукавному фильтру, в результате чего происходит «обрушение» накопившегося слоя продукта со стенок рукава. Клапаны имеют высокую пропускную способность и минимальное время открытия и закрытия. Предназначены для установки на ресиверы или возможна индивидуальная установка на пневмомагистрали, в системах аспирации.
Для управления клапанами необходимо реле времени.

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Параметр		Значение
Рабочая среда		Воздух
Материал	Корпуса	Алюминий
Материал	Уплотнения	NBR
Температура рабочей среды		−5...+55°С
Рабочее давление		0,3...0,8 МПа
Диаметр условного прохода		25 мм
Присоединение		Резьбовое G1"
Катушка		AS050, IP65
Питание		~220 В,~110 В, ~24 В, =24 В, =12 В
Мощность		19 ВА (AC), 15 Вт (DC)

Модификации

Обозначение	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-RMF-Y-25-1-GAN	25	12	1"	0,3	0,8	638

Расшифровка обозначения на примере клапана AR-RMF-Y-25-1-XYZ:
AR-RMF-Y – модель клапана.
25 – диаметр условного прохода в мм.
1 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.

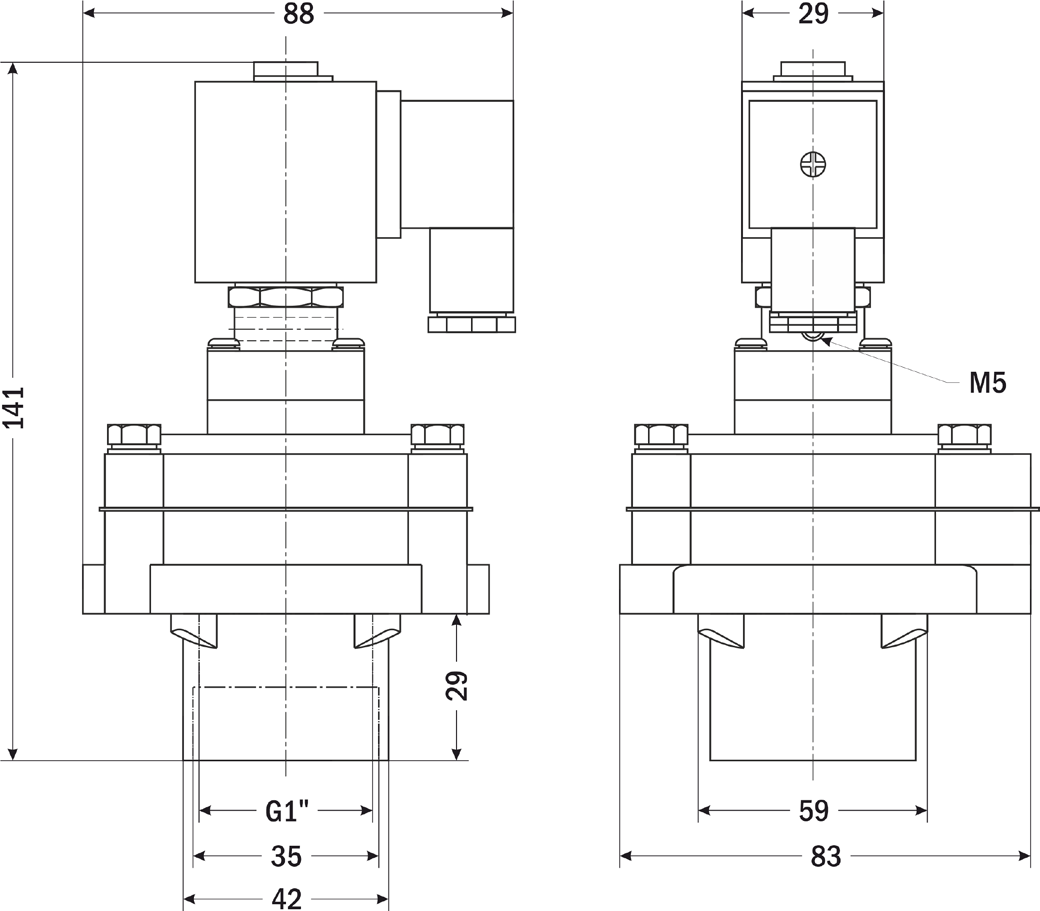

Габаритные размеры

Версия: 2024-11-18-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	18.11.2024	0.57 Мб
