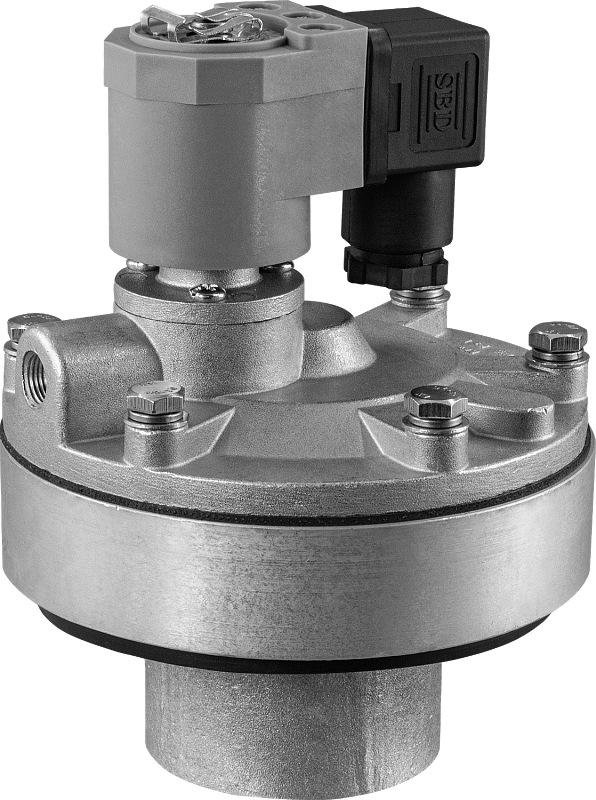

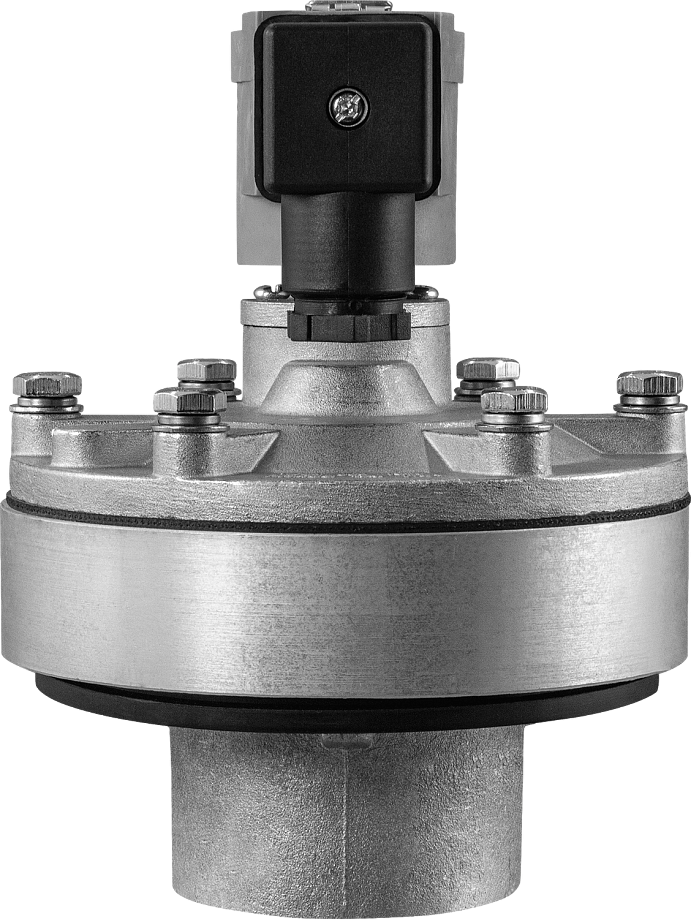

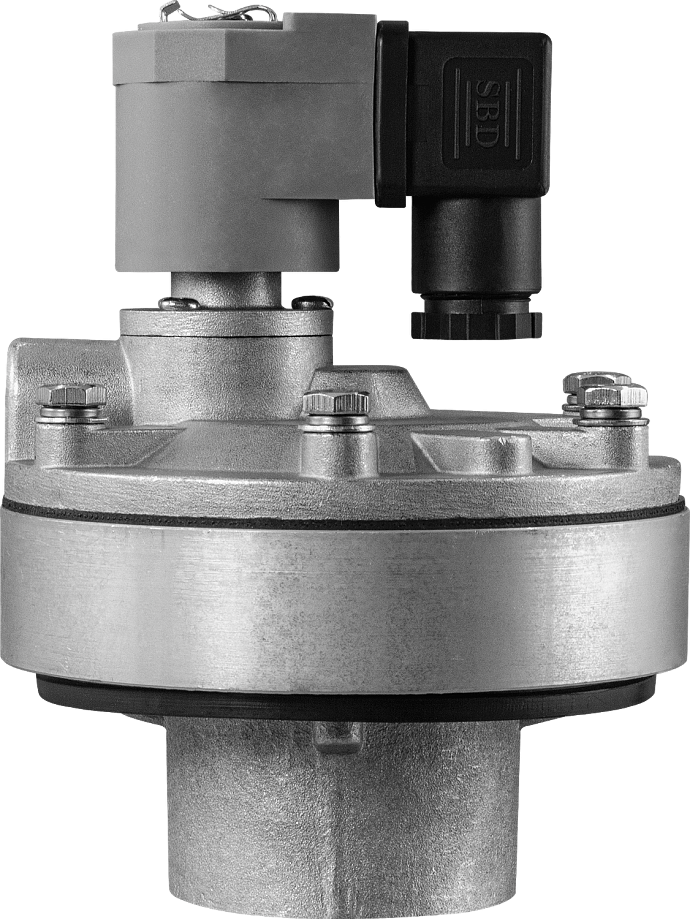

Клапан нормально закрытый AR-RMF-Y-40

Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: воздух
Температура рабочей среды: −5...+55°С
Рабочее давление: 0,3...0,8 МПа
Диаметр условного прохода: 40 мм
Материал корпуса: алюминий
Материал уплотнения: NBR
Присоединение: резьбовое G1½"
Импульсный клапан мембранного типа для систем пылеудаления

В закладки

от 5 055 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой AR-RMF-Y-40 предназначены для управления потоком рабочей среды в трубопроводе

Особенности:

Высокая пропускная способность
Минимальное время открытия и закрытия

Аналог клапанов ASCO

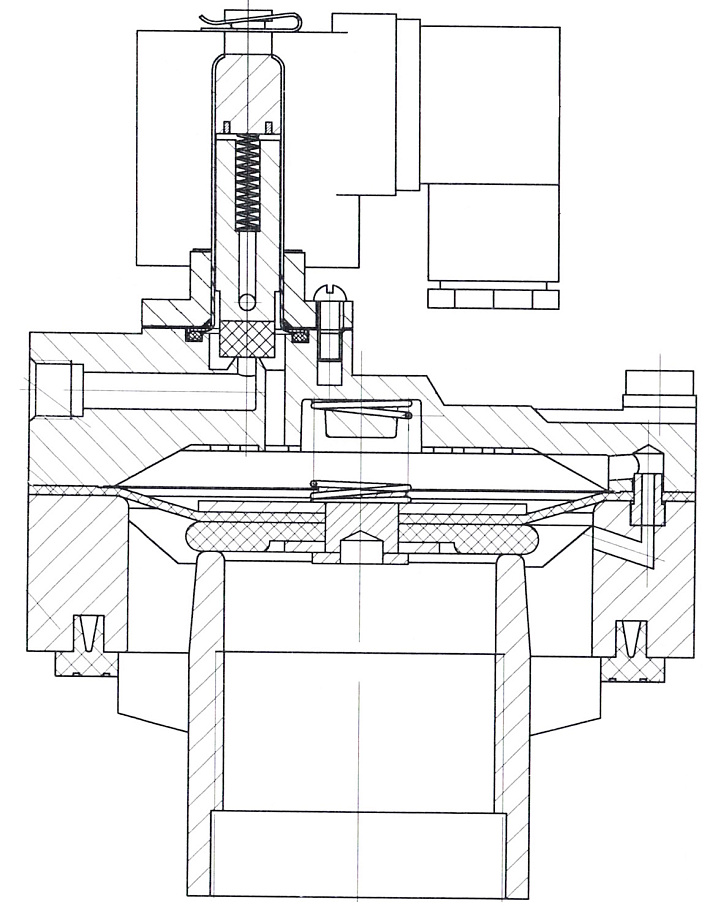

Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.

Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны обеспечивают:

надежное изолирование сжатого воздуха от продувочных труб
минимальные потери давления при максимальном расходе воздуха
высокую эффективность работы всей системы импульсной очистки рукавных фильтров

Клапаны подают воздух в течение очень короткого времени в виде сильного удара по запыленному рукавному фильтру, в результате чего происходит «обрушение» накопившегося слоя продукта со стенок рукава. Клапаны имеют высокую пропускную способность и минимальное время открытия и закрытия. Предназначены для установки на ресиверы или возможна индивидуальная установка на пневмомагистрали, в системах аспирации.
Для управления клапанами необходимо реле времени.

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Технические характеристики:

Параметр		Значение
Рабочая среда		Воздух
Материал	Корпуса	Алюминий
Материал	Уплотнения	NBR
Температура рабочей среды		−5...+55°С
Рабочее давление		0,3...0,8 МПа
Диаметр условного прохода		40 мм
Присоединение		Резьбовое G1½"
Катушка		SB461, IP65
Питание		~220 В,~110 В, ~24 В, =24 В, =12 В
Мощность		25 ВА (AC), 20 Вт (DC)

Модификации

Обозначение	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-RMF-Y-40-1.1/2-GAN	40	48	G1½"	0,3	0,8	1075

Расшифровка обозначения на примере клапана AR-RMF-Y-40-1.1/2-XYZ:
AR-RMF-Y – модель клапана.
40 – диаметр условного прохода в мм.
1.1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.

Z – материал уплотнения: N – NBR.

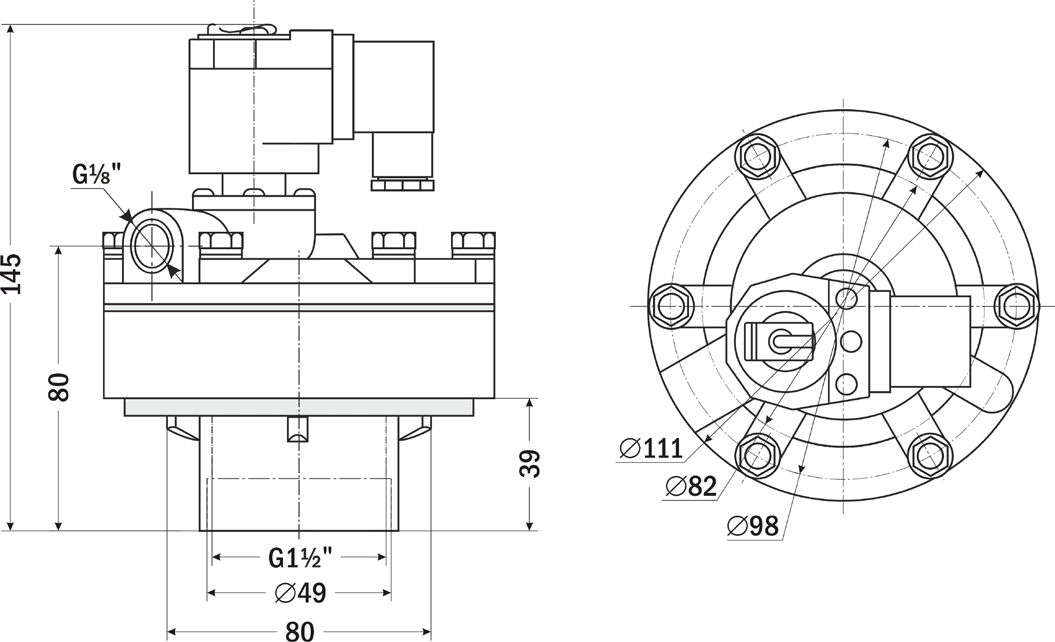

Габаритные размеры

Версия: 2024-11-18 СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	18.11.2024	0.65 Мб

Артикул	Катушка, В	Срок поставки	Стоимость
~220 ~110 ~24 =24 =12

Артикул	Катушка, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Катушка, В	Срок поставки	Стоимость
O72836	~220	Со склада	5055 руб. – +
O72837	~110	Со склада (комплектация 1..72 часа)	5155 руб. – +
O72838	~24	Со склада (комплектация 1..72 часа)	5155 руб. – +
O72839	=24	Со склада (комплектация 1..72 часа)	5155 руб. – +
O72840	=12	Со склада (комплектация 1..72 часа)	5155 руб. – +

Артикул	Катушка, В	Срок поставки	Стоимость
O72836	~220	Со склада	5055 руб. – +
O72837	~110	Со склада (комплектация 1..72 часа)	5155 руб. – +
O72838	~24	Со склада (комплектация 1..72 часа)	5155 руб. – +
O72839	=24	Со склада (комплектация 1..72 часа)	5155 руб. – +
O72840	=12	Со склада (комплектация 1..72 часа)	5155 руб. – +
