Клапан нормально закрытый/нормально открытый AR-2Q22

Клапан соленоидный нормально закрытый/нормально открытый прямого действия с поршнем для управления потоком рабочей среды в двух трубках

Верхняя трубка НЗ, нижняя НО

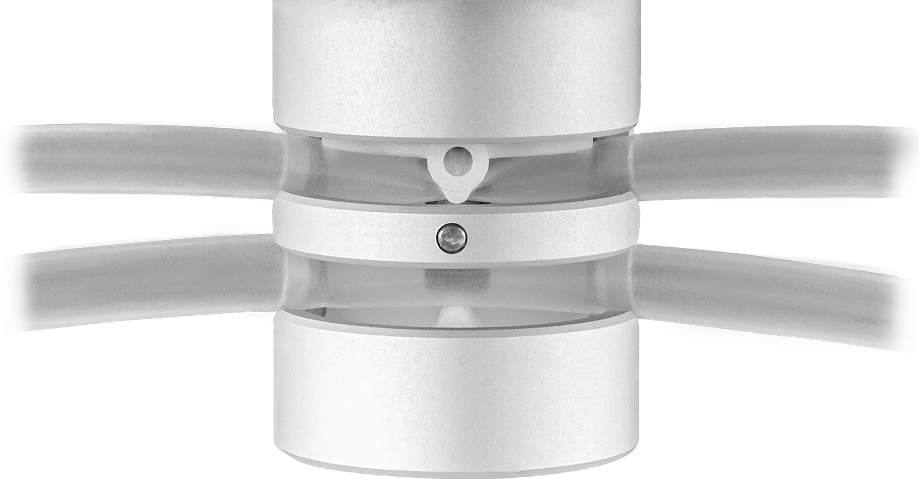

Пережимающий трубки (трубки не входят в комплект поставки)
Рабочая среда: агрессивные жидкости/газы, вода, воздух, инертные газы и пр. среды, пригодные к контакту с материалом используемых трубок
Температура рабочей среды: определяется свойствами трубок, по которым протекает среда
Рабочее давление: 0,0...0,15 МПа
Наружный диаметр трубки: до 6 мм
Материал корпуса: алюминий, нержавеющая сталь; пережимающей трубки вставки – нейлон
Монтажное положение: горизонтальное или вертикальное
Подходит для работы с высокочистыми жидкостями в медицине и пищевой промышленности, со средой контактируют только трубки

В закладки

Цена обновляется

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

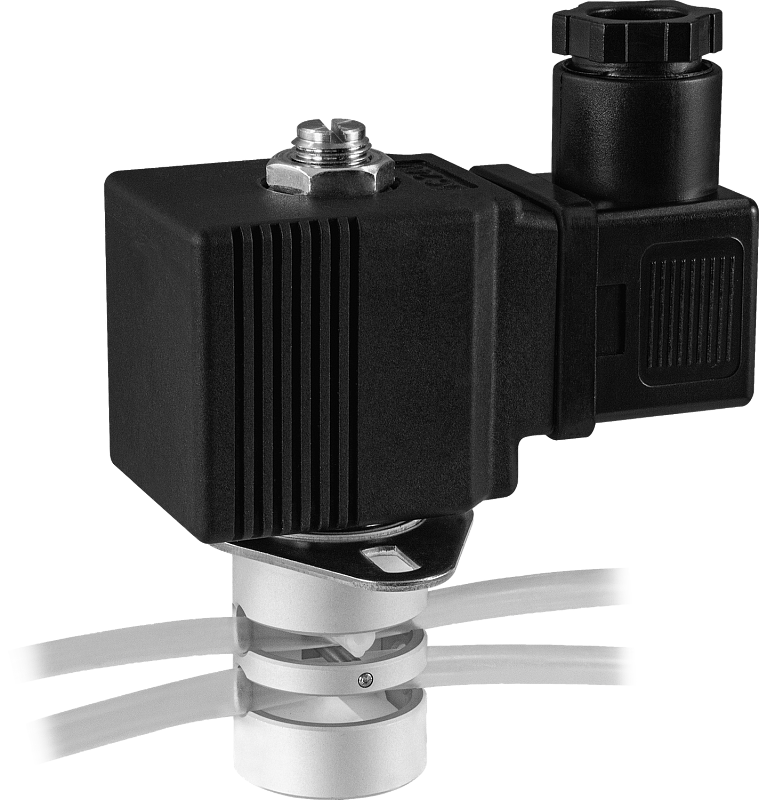

Клапан соленоидный нормально закрытый/нормально открытый прямого действия с поршнем пережимающий AR-2Q22 для управления потоком рабочей среды в двух трубках

Особенности:

Подходит для использования с агрессивными или высокочистыми жидкостями в аналитических и медицинских приборах, а также в пищевой промышленности. Герметичное разделение механизма управления и жидкости внутри трубопровода предотвращает загрязнение частицами, вызванное трением движущихся частей, а также обеспечивает максимальную чистоту жидкостей
Подходит для работы с трубками наружным диаметром до 6 мм, с толщиной стенки не менее 1 мм, из мягкого силикона или другого материала (твердостью по Шору до 50A)
Рабочая среда может проходить в обоих направлениях
Клапан прямого действия: для работы не требуется наличие давления в трубках
Конструкция клапана исключает возникновение турбулентности или пустот и потери давления

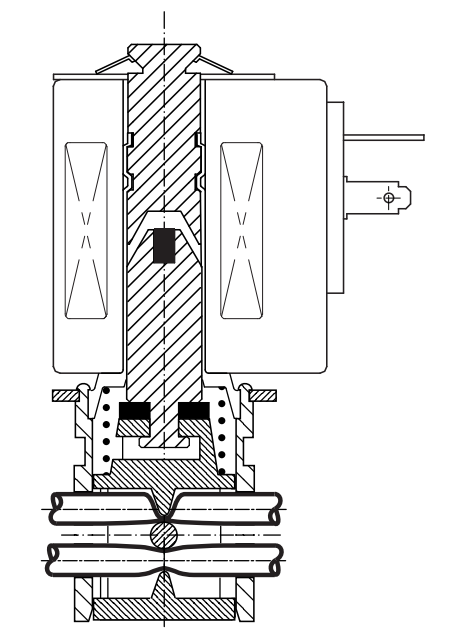

Принцип действия и область применения:

Соленоидный клапан, пережимающий две трубки (верхняя нормально закрытая, нижняя нормально открытая) — это клапан, который при отсутствии напряжения на его индукционной катушке закрыт для потока рабочей среды через верхнюю трубку и открыт для потока рабочей среды через нижнюю. При подаче напряжения на катушку магнитный клапан этого типа пережимает нижнюю трубку и освобождает верхнюю и остается в таком положении все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения верхняя трубка закрыта, нижняя – открыта.

Технические характеристики:

Параметр		Значение
Рабочая среда		Агрессивные жидкости/газы, вода, воздух, инертные газы и пр. среды, пригодные к контакту с материалом используемых трубок
Материал	Корпуса	Алюминий, нержавеющая сталь
Материал	Прижимающей вставки	Нейлон
Температура рабочей среды		Определяется свойствами трубок, по которой протекает среда (не входят в комплект поставки)
Рабочее давление		0,0...0,15 МПа
Наружный диаметр трубки		до 6 мм
Толщина стенки трубки		≥ 1 мм
Температура окружающей среды		−10...+60°С
Катушка		AS10B, IP65	AS24B, IP65
Питание		=24 В, =12 В
Мощность		12 Вт	15 Вт
Габаритные размеры		83×48×55 мм
Вес		200 г

Модификации:

Обозначение	Присоед.	Pmin, МПа	Pmax, МПа	Вес, г
AR-2Q22-d6-PA	пережимной, две трубки диаметром до 6 мм	0,0	0,15	200

Расшифровка обозначения на примере клапана AR-2Q22-d6-XY:
AR-2Q22 – модель клапана.
6 – диаметр трубки в мм.
X – присоединение: P – пережимной.
Y – материал корпуса: A – алюминий, нержавеющая сталь.

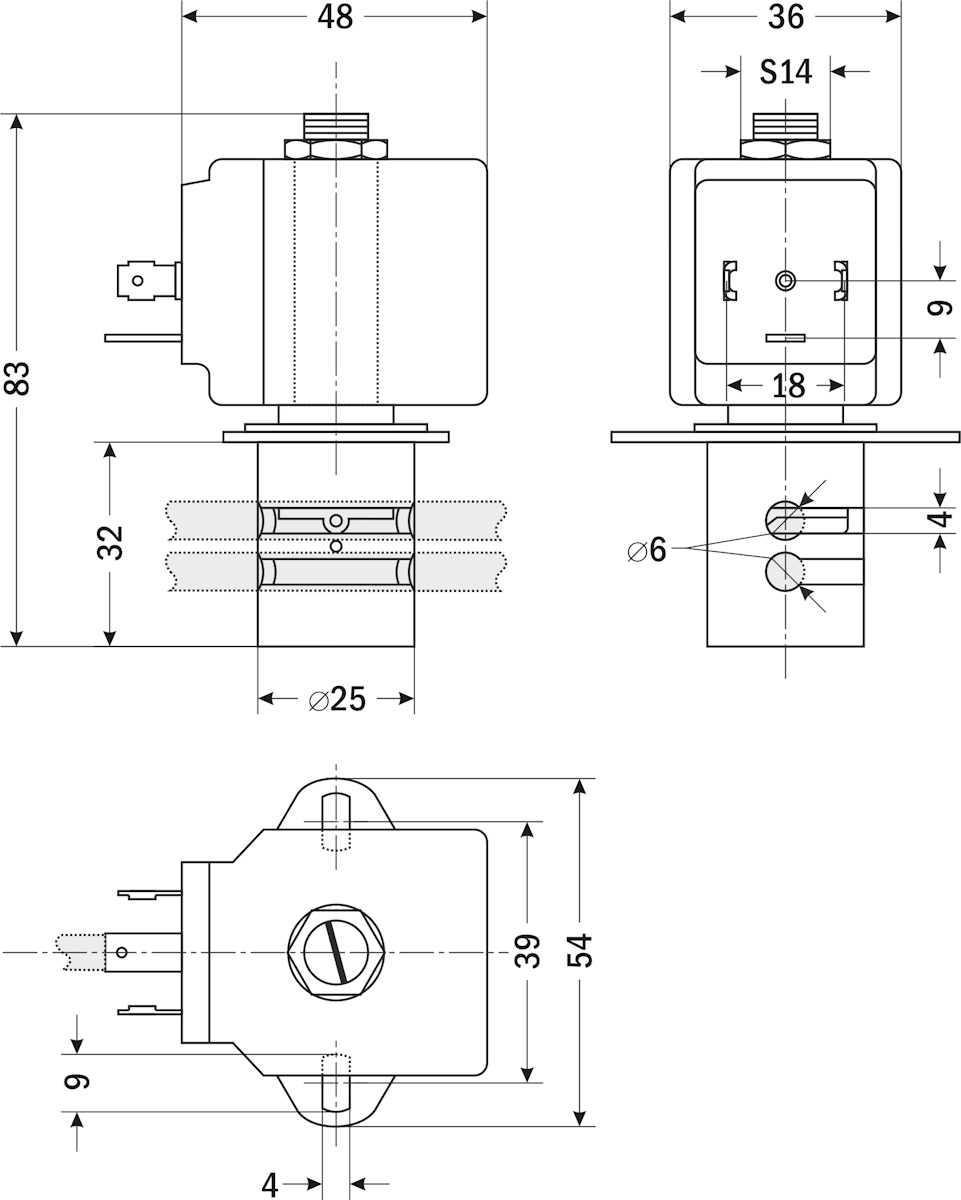

Габаритные размеры

Версия: 2025-01-20-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	20.01.2025	0.61 Мб
