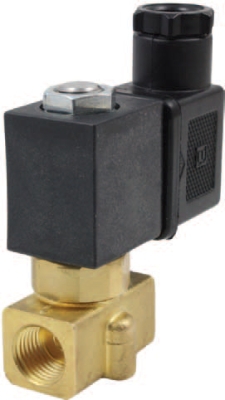

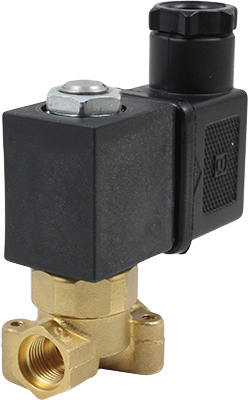

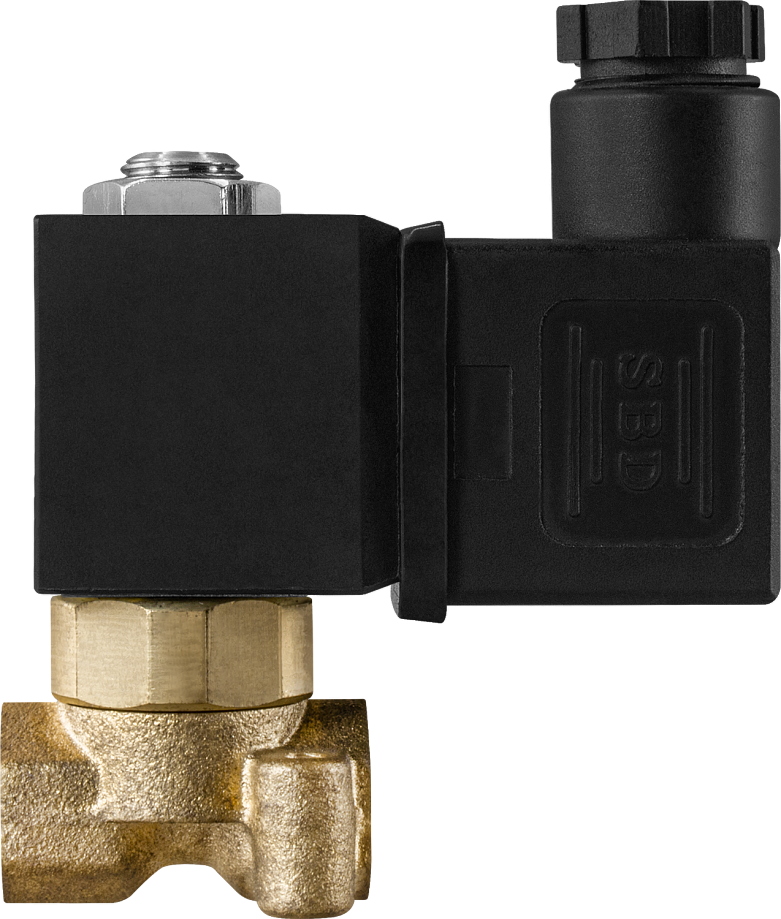

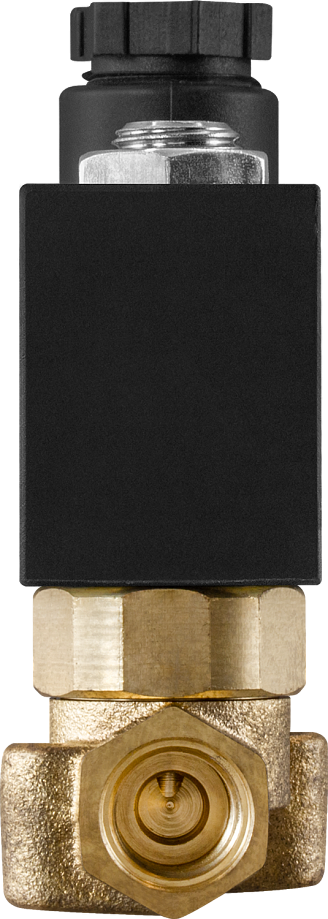

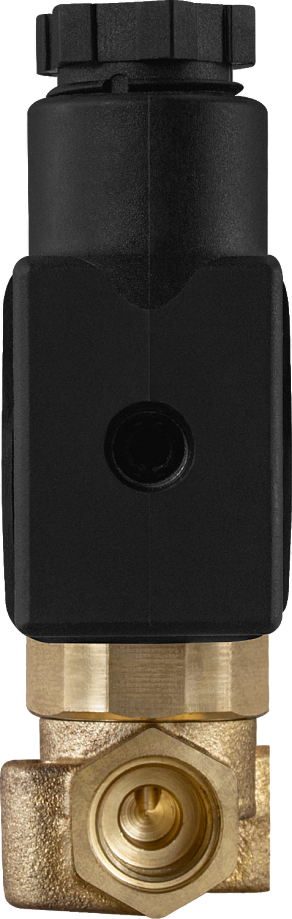

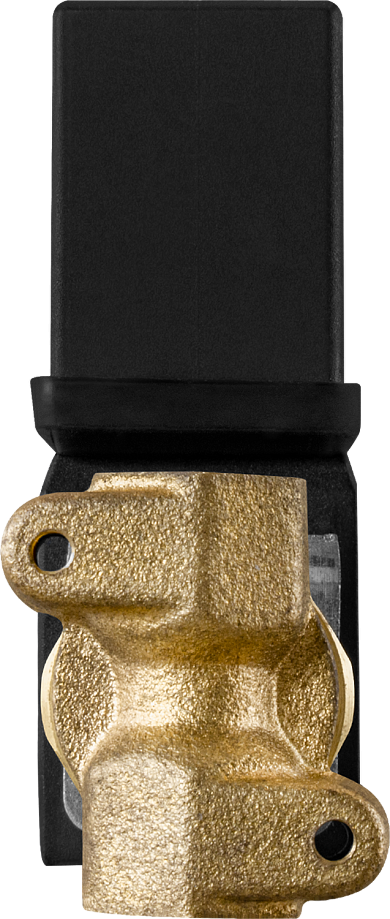

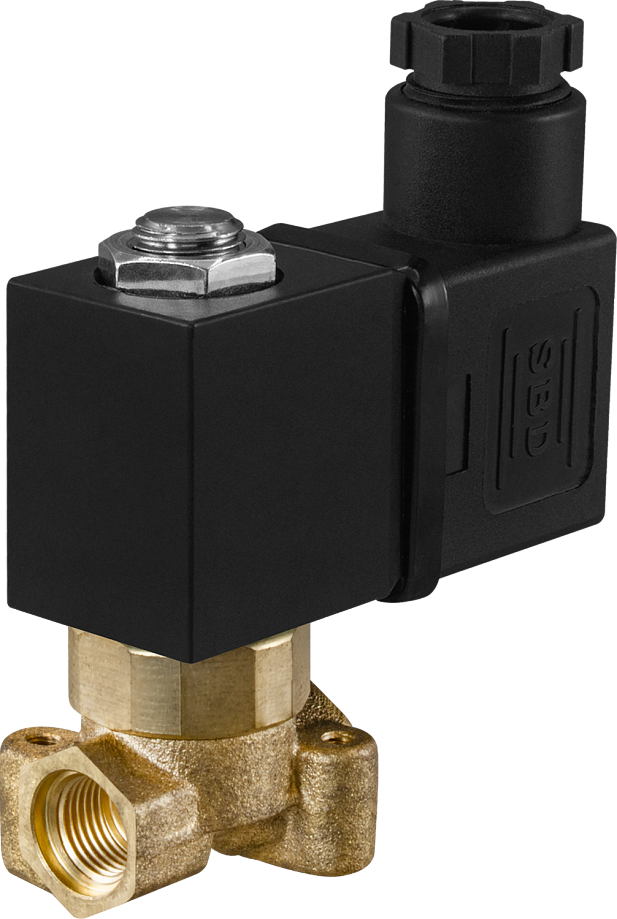

Клапан бистабильный AR-YCL41

Клапан соленоидный бистабильный прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10…+120°С
Рабочее давление: 0...0,8−1 МПа
Диаметр условного прохода: 1,6...3 мм
Материал корпуса: латунь или нержавеющая сталь
Материал уплотнения: VITON
Присоединение: резьбовое G⅛", G¼"

В закладки

от 3 367 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (15)
Все модификации ()
Отзывы (0)

Клапан соленоидный бистабильный прямого действия с поршнем AR-YCL41 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

При подаче напряжения клапан открывается и фиксируется в первом положении; при смене полярности приложенного напряжения клапан закрывается и фиксируется во втором положении
Отсутствие перегрева, длительный срок службы
Нулевое потребление энергии в конечных положениях, энергия тратится только на переключение положения
Малое время срабатывания: 0,025...0,1 с
Только на постоянное напряжение

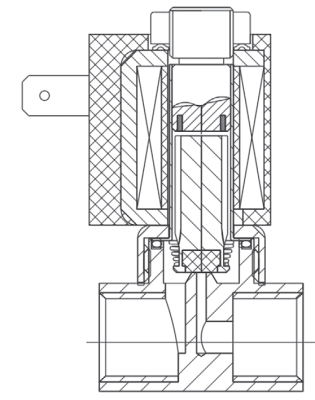

Принцип действия и область применения: Бистабильные клапаны имеют два устойчивых положения: «Открыто» и «Закрыто». Переключение между ними осуществляется последовательно, подачей короткого импульса на катушку клапана. Особенностью управления является необходимость подачи импульсов противоположной полярности, поэтому бистабильные клапаны работают только от источников постоянного тока. Для удержания открытого или закрытого положения подавать напряжение на катушку не требуется! Благодаря этому эти клапаны обеспечивают нулевое потребление энергии (кроме моментов переключения) и исключительно долгий срок службы из-за отсутствия перегрева катушки. В большинстве случаев подходят для эксплуатации в системах, где либо требуется частое открытие-закрытие клапанов либо важно при отключении питания обеспечить бесперебойную работу оборудования и не допустить остановки технологического процесса.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла

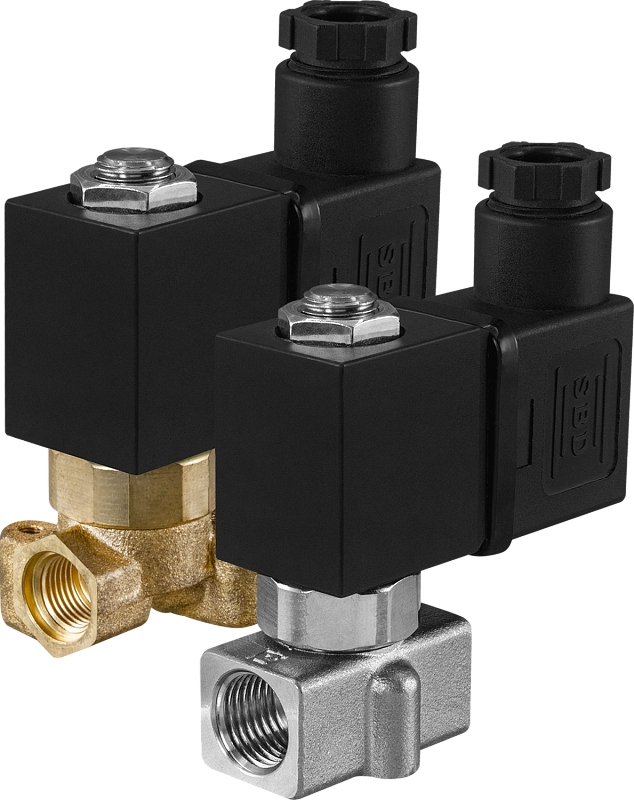

Материалы	Корпуса: латунь (⅛", ¼") или нерж. сталь (¼") Уплотнения: VITON
Температура рабочей среды	−10...+120°С
Рабочее давление	0...0,8−1 МПа
Диаметр условного прохода	1,6...3 мм
Присоединение	Резьбовое G⅛", G¼"
Катушка	L21H, IP65
Питание	=24 В, =12 В, =6 В
Мощность	10 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	P_min, МПа	P_max, МПа	Вес, г
AR-YCL41-1,6-1/8-GBV	1,6	0,09	⅛"	0,0	1,0	147
AR-YCL41-2,5-1/8-GBV	2,5	0,15			1,0
AR-YCL41-3-1/8-GBV	3,0	0,26			0,8
AR-YCL41-2,5-1/4-GYV	2,5	0,15	¼"		1,0	169
AR-YCL41-3-1/4-GYV	3,0	0,26	¼"		0,8	169

Расшифровка обозначения на примере клапана AR-YCL41-1,6-1/8-XYZ:
AR-YCL41 – модель клапана.
1,6 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.

Габаритные размеры

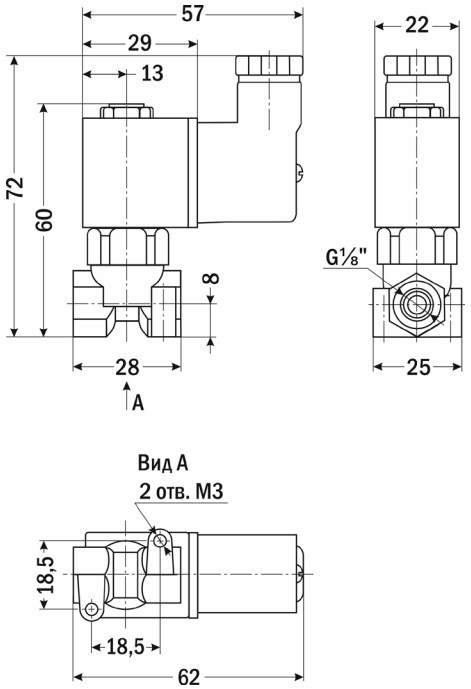

G=⅛"

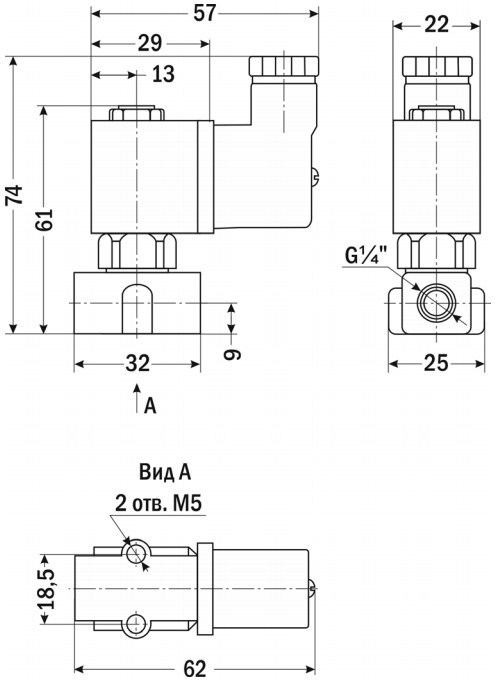

G=¼"

Версия: 2022-06-03-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.55 Мб

Артикул	Диаметр условного прохода,мм	Присоединение	Материал корпуса	Питание, В	Срок поставки	Стоимость
1,6 2,5 3	1/4" 1/8"	Латунь Нержав.сталь	=24 =12 =6

Артикул	Диаметр условного прохода,мм	Присоединение	Материал корпуса	Питание, В	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Диаметр условного прохода,мм	Присоединение	Материал корпуса	Питание, В	Срок поставки	Стоимость
K10315	2,5	1/4"	Латунь	=24	Со склада	3367 руб. – +
K10322	2,5	1/4"	Латунь	=12	Со склада (комплектация 1..72 часа)	3367 руб. – +
K10329	2,5	1/4"	Латунь	=6	Со склада (комплектация 1..72 часа)	3367 руб. – +
K10320	2,5	1/4"	Нержав.сталь	=24	Со склада	3567 руб. – +
K10327	2,5	1/4"	Нержав.сталь	=12	Со склада (комплектация 1..72 часа)	3567 руб. – +
K10334	2,5	1/4"	Нержав.сталь	=6	Со склада (комплектация 1..72 часа)	3567 руб. – +
K10316	3	1/4"	Латунь	=24	Со склада	3367 руб. – +
K10323	3	1/4"	Латунь	=12	Со склада (комплектация 1..72 часа)	3367 руб. – +
K10330	3	1/4"	Латунь	=6	Со склада (комплектация 1..72 часа)	3367 руб. – +
K10321	3	1/4"	Нержав.сталь	=24	Со склада	3567 руб. – +
K10328	3	1/4"	Нержав.сталь	=12	Со склада (комплектация 1..72 часа)	3567 руб. – +
K10335	3	1/4"	Нержав.сталь	=6	Со склада (комплектация 1..72 часа)	3567 руб. – +
K10319	3	1/8"	Латунь	=24	Со склада	3367 руб. – +
K10326	3	1/8"	Латунь	=12	Со склада (комплектация 1..72 часа)	3367 руб. – +
K10333	3	1/8"	Латунь	=6	Со склада (комплектация 1..72 часа)	3367 руб. – +

Артикул	Диаметр условного прохода,мм	Присоединение	Материал корпуса	Питание, В	Срок поставки	Стоимость
K10317	1,6	1/8"	Латунь	=24	Под заказ к 2025.07.01	3367 руб. – +
K10324	1,6	1/8"	Латунь	=12	120 дней	3367 руб. – +
K10331	1,6	1/8"	Латунь	=6	120 дней	3367 руб. – +
K10315	2,5	1/4"	Латунь	=24	Со склада	3367 руб. – +
K10322	2,5	1/4"	Латунь	=12	Со склада (комплектация 1..72 часа)	3367 руб. – +
K10329	2,5	1/4"	Латунь	=6	Со склада (комплектация 1..72 часа)	3367 руб. – +
K10320	2,5	1/4"	Нержав.сталь	=24	Со склада	3567 руб. – +
K10327	2,5	1/4"	Нержав.сталь	=12	Со склада (комплектация 1..72 часа)	3567 руб. – +
K10334	2,5	1/4"	Нержав.сталь	=6	Со склада (комплектация 1..72 часа)	3567 руб. – +
K10318	2,5	1/8"	Латунь	=24	Под заказ к 2025.07.01	3367 руб. – +
K10325	2,5	1/8"	Латунь	=12	120 дней	3367 руб. – +
K10332	2,5	1/8"	Латунь	=6	120 дней	3367 руб. – +
K10316	3	1/4"	Латунь	=24	Со склада	3367 руб. – +
K10323	3	1/4"	Латунь	=12	Со склада (комплектация 1..72 часа)	3367 руб. – +
K10330	3	1/4"	Латунь	=6	Со склада (комплектация 1..72 часа)	3367 руб. – +
K10321	3	1/4"	Нержав.сталь	=24	Со склада	3567 руб. – +
K10328	3	1/4"	Нержав.сталь	=12	Со склада (комплектация 1..72 часа)	3567 руб. – +
K10335	3	1/4"	Нержав.сталь	=6	Со склада (комплектация 1..72 часа)	3567 руб. – +
K10319	3	1/8"	Латунь	=24	Со склада	3367 руб. – +
K10326	3	1/8"	Латунь	=12	Со склада (комплектация 1..72 часа)	3367 руб. – +
K10333	3	1/8"	Латунь	=6	Со склада (комплектация 1..72 часа)	3367 руб. – +
