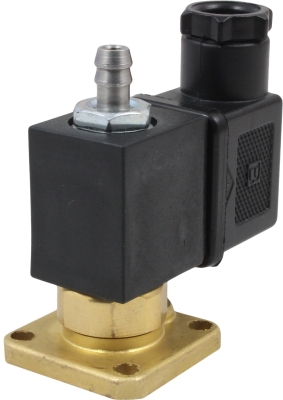

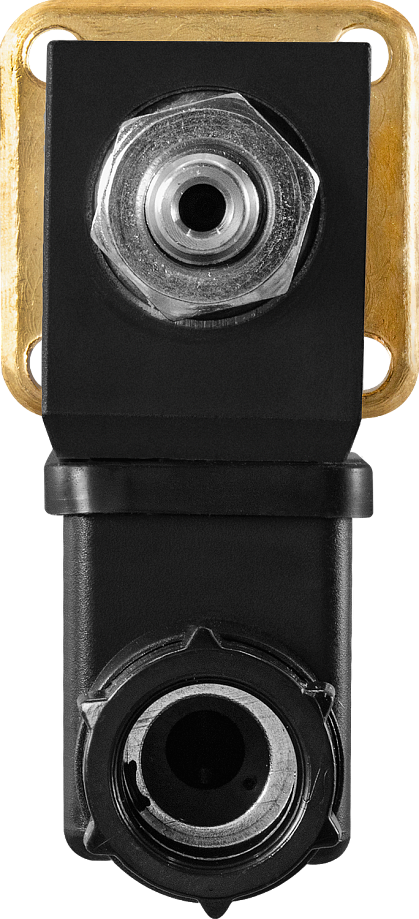

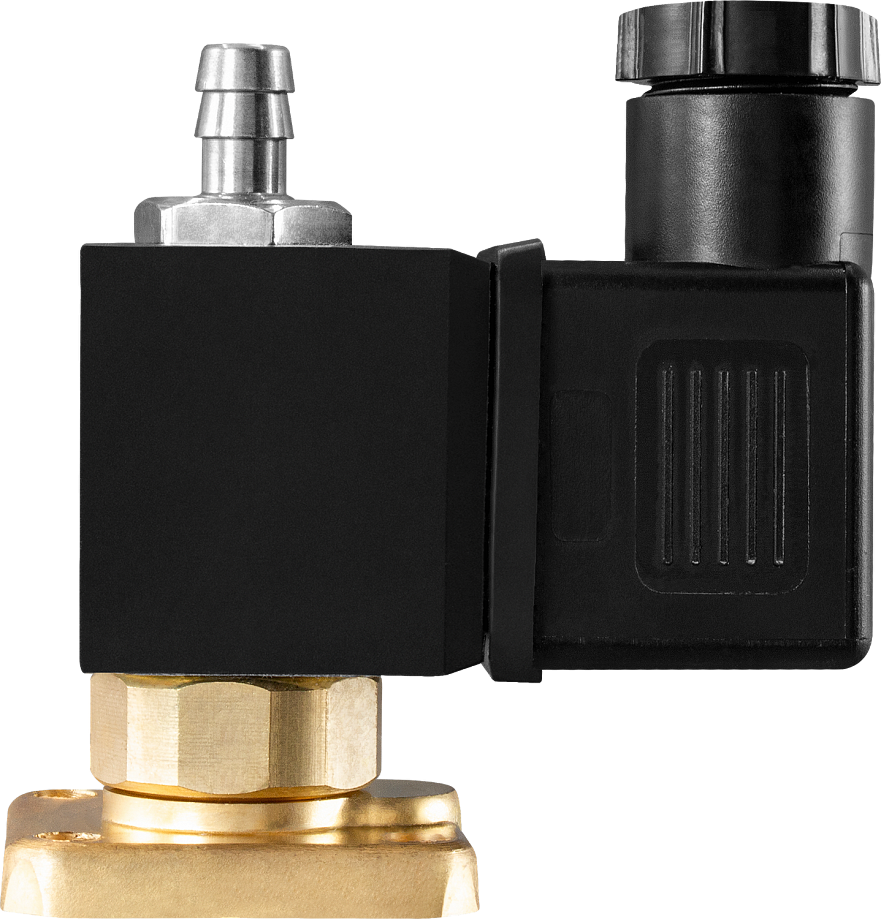

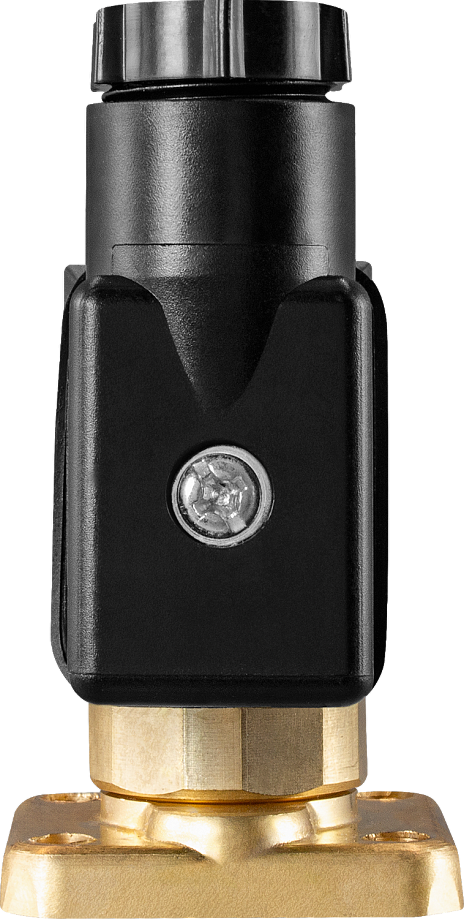

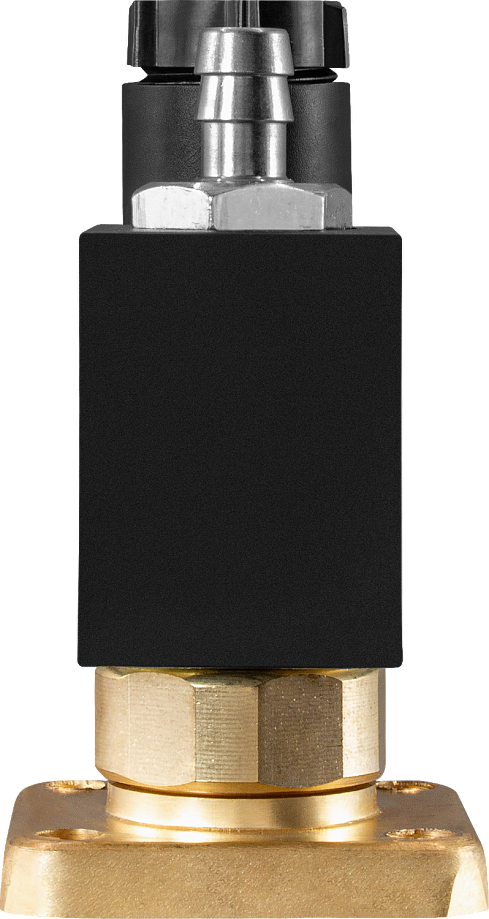

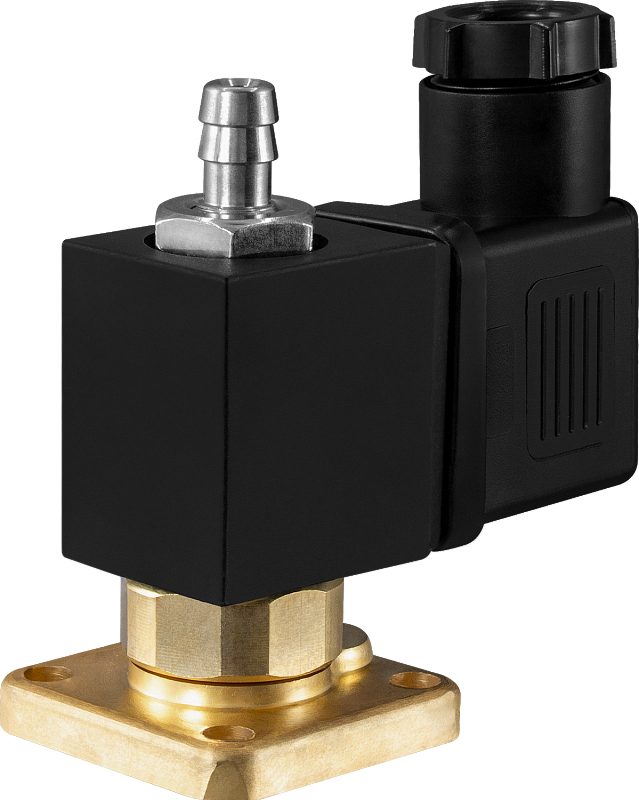

Клапан трехходовой 3/2 AR-5515-04

Клапан соленоидный трехходовой 3/2-переключающий прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10...+120°С
Рабочее давление: 0…2 MПa
Диаметр условного прохода: 1,5 мм
Материал корпуса: латунь
Материал уплотнения: VITON

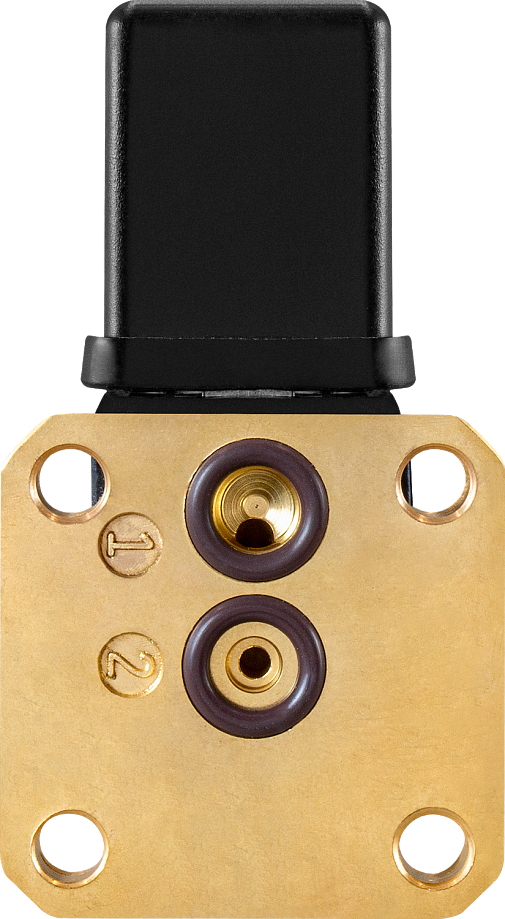

Присоединение: вход – монтаж на плиту, выход – монтаж на плиту и штуцер ∅ 7,0 мм

Является аналогом:

Производитель	TORK	Ode	Ceme
Модель/серия	T-YP	31A1	Серия 62

В закладки

от 2 966 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Клапан соленоидный трехходовой 3/2-переключающий прямого действия с поршнем AR-5515-04 предназначен для управления потоком рабочей среды в трубопроводе Особенности:

Переключающий клапан
Срабатывание при нулевом давлении
Работа при высоком давлении до 2 МПа
Пониженное энергопотребление
Компактный размер

Принцип действия и область применения:Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1 → 3, при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1 → 2. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1 → 3.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.

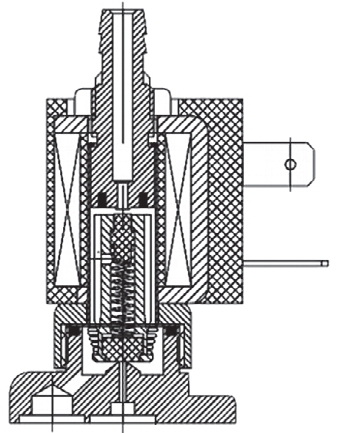

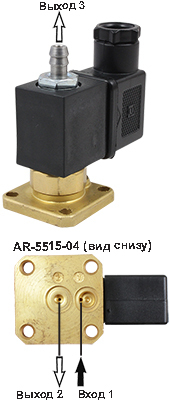

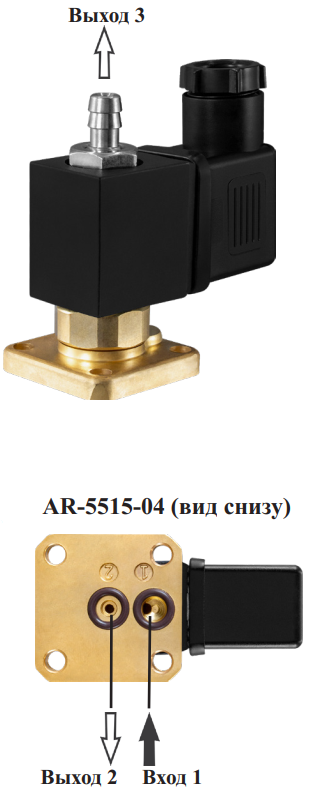

В случае отсутствия питания на катушке открыт путь 1 → 3. При подаче питания – открыт путь 1 → 2.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материалы	Корпуса: латунь Уплотнения: VITON
Температура рабочей среды	−10...+120°С
Рабочее давление	0...2 MПa
Диаметр условного прохода	1,5 мм
Присоединение	Вход – монтаж на плиту, выход – монтаж на плиту и штуцер ∅ 7,0 мм
Катушка	SA11B, IP65
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	6,4 ВА (AC), 6 (DC)

Модификации:

Обозначение	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-5515-04-1,5-d9,5-FpBV	1,5	0,25	Вход – монтаж на плиту (отверстие 1), выход – монтаж на плиту (отверстие 2) и штуцер ∅ 7,0 мм	0,0	2,0	130

Расшифровка обозначения клапана AR-5515-04-1,5-d9,5-XYZ:
AR-5515-04 – модель клапана.
1,5 – диаметр условного прохода в мм.
d9,5 – размер входного отверстия в мм.
X – присоединение: Fp – монтаж на плиту.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON

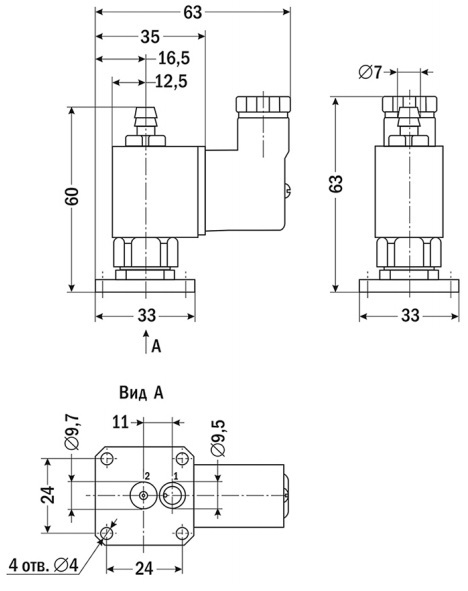

Габаритные размеры
