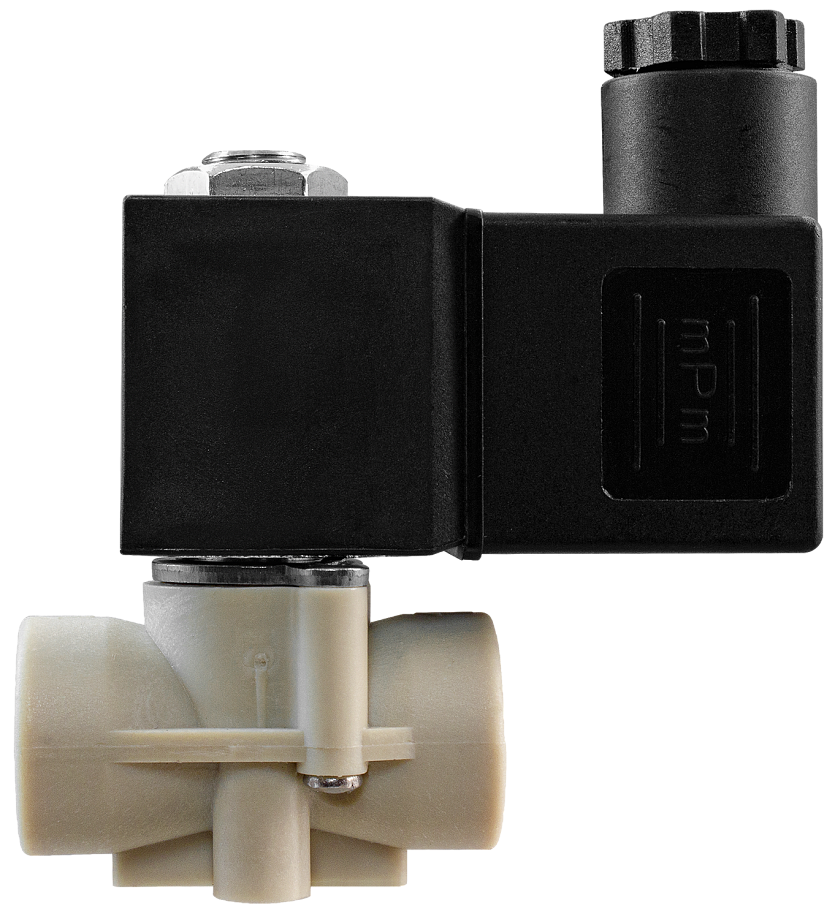

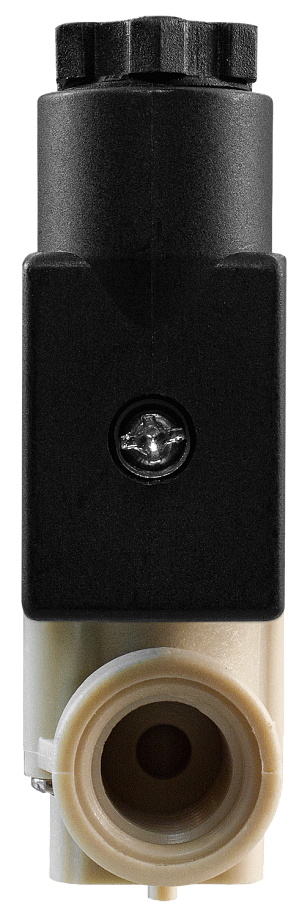

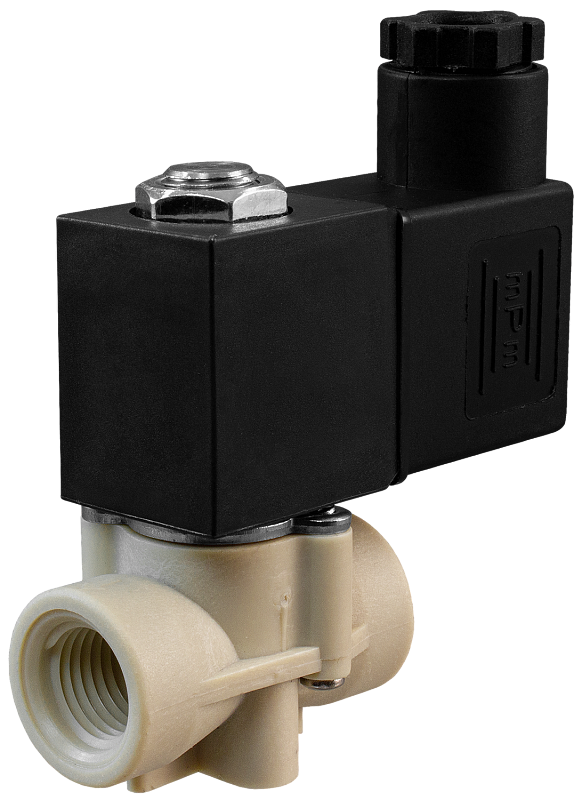

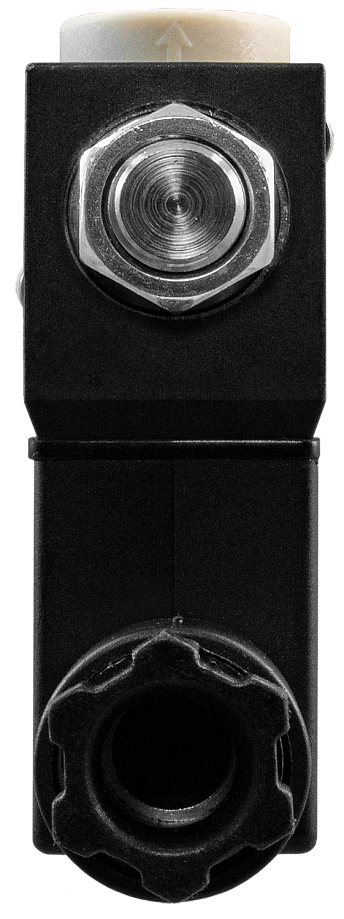

Клапан нормально закрытый AR-YCWS11

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10...+80°С
Рабочее давление: 0,0...0,8 МПа
Диаметр условного прохода: 2,5 мм
Материал корпуса: нейлон
Материал уплотнения: VITON
Присоединение: резьбовое К¼"

Является аналогом:

Производитель	TORK	Ode
Модель/серия	T-PL1	21AS

В закладки

1 006 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCWS11 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
Cрабатывание при нулевом давлении
Пониженное энергопотребление
Компактный размер

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса: нейлон Уплотнения: VITON
Температура рабочей среды	−10...+80°С
Рабочее давление	0,0...0,8 МПа
Диаметр условного прохода	2,5 мм
Присоединение	Резьбовое К¼"
Катушка	SA11B, DIN43650B, IP65 AS12B, выводные провода 27 см , IP65
Питание*	=24 В, =12 В
Мощность	SA11B: 6 Вт (DC) AS12B: 6,5 Вт (DC)

* Работа с катушками на другие напряжения не гарантируется.

Установка катушек с другим напряжением возможна только под ответственность заказчика.

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCWS11-2,5-1/4-КLV	2,5	0,17	К¼"	0,0	0,8	102

Расшифровка обозначения на примере клапана AR-YCWS11-2,5-1/4-XYZ:
AR-YCWS11 – модель клапана.
2,5 – диаметр условного прохода в мм.
1/4 – размер резьбы в дюймах.
X – присоединение: К – коническая резьба NPT.
Y – материал корпуса: L – нейлон.
Z – материал уплотнения: V – VITON.

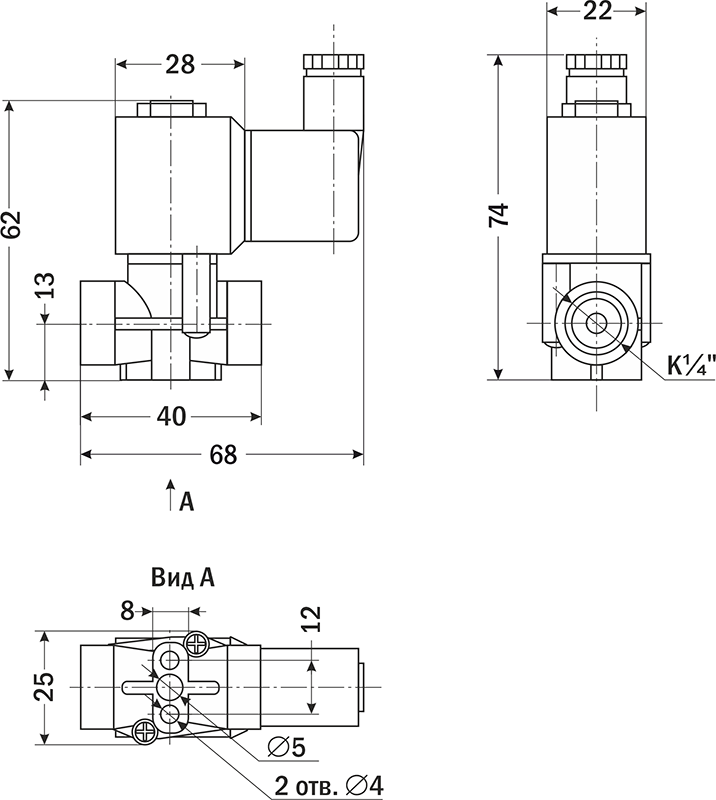

Габаритные размеры

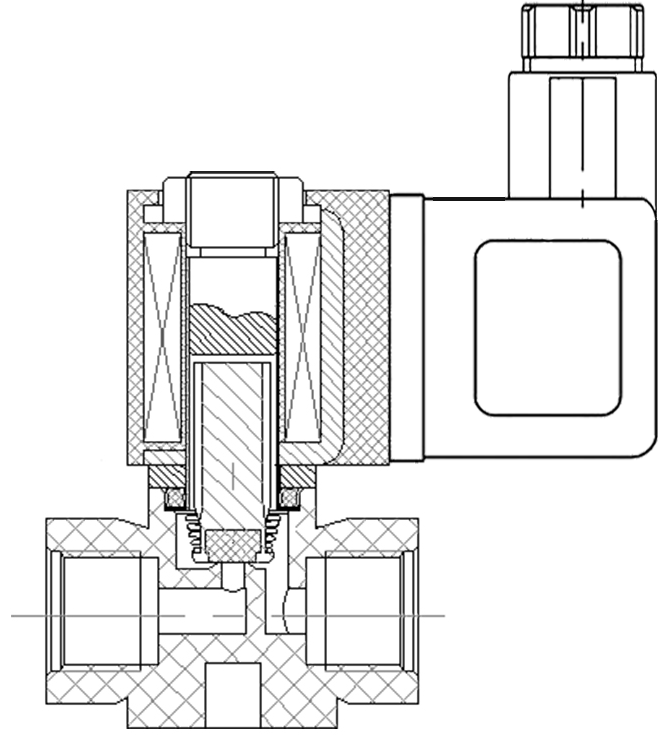

Разрез клапана

Версия: 2022-11-16-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	16.11.2022	0.59 Мб

Артикул	Питание, В	Модель катушки	Срок поставки	Стоимость
=24 =12	SA11B AS12B

Артикул	Питание, В	Модель катушки	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Питание, В	Модель катушки	Срок поставки	Стоимость
A42920	=24	SA11B	Со склада	1006 руб. – +
A42922	=24	AS12B	Со склада (комплектация 1..72 часа)	1006 руб. – +
A42921	=12	SA11B	Со склада (комплектация 1..72 часа)	1006 руб. – +

Артикул	Питание, В	Модель катушки	Срок поставки	Стоимость
A42920	=24	SA11B	Со склада	1006 руб. – +
A42922	=24	AS12B	Со склада (комплектация 1..72 часа)	1006 руб. – +
A42921	=12	SA11B	Со склада (комплектация 1..72 часа)	1006 руб. – +
A42923	=12	AS12B	Под заказ к 2025.07.01	1006 руб. – +
