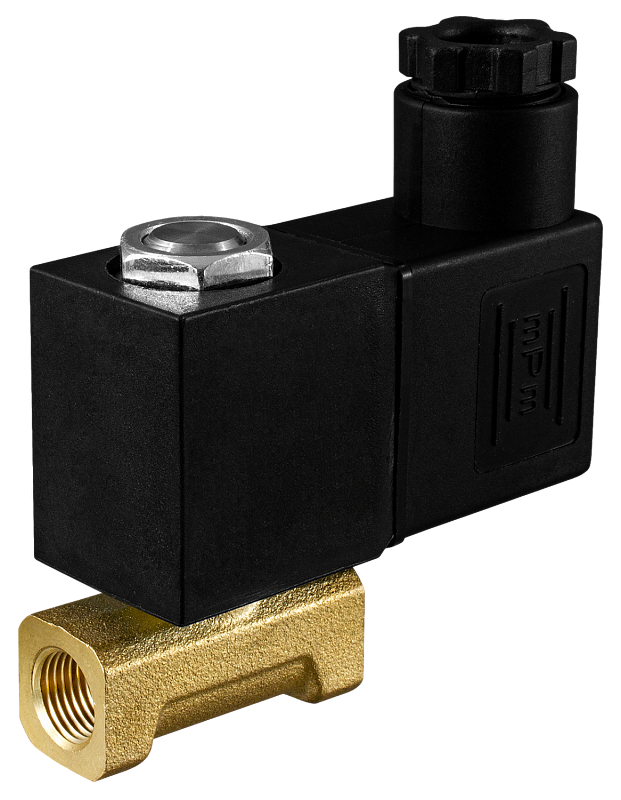

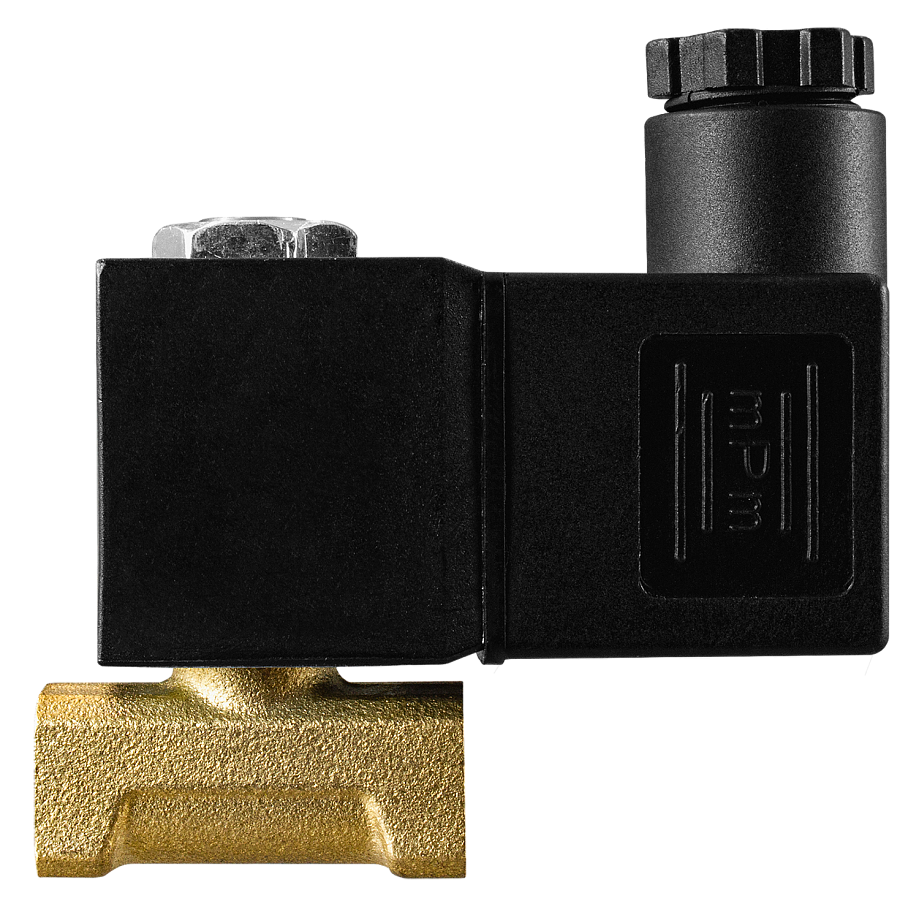

Клапан нормально закрытый AR-5503-02

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, светлые нефтепродукты
Температура рабочей среды: −10...+120°С
Рабочее давление: 0...0,6 МПа
Диаметр условного прохода: 2,0 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: резьбовое G⅛"

Является аналогом:

Производитель	ASCO	TORK	Ceme	Danfoss
Модель/серия	Серия 262	T-GP	Серия 55	EV210B

В закладки

от 1 347 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Клапан AR-5503-02 соленоидный нормально закрытый прямого действия с поршнем предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Cрабатывание при нулевом давлении
Пониженное энергопотребление
Компактный размер

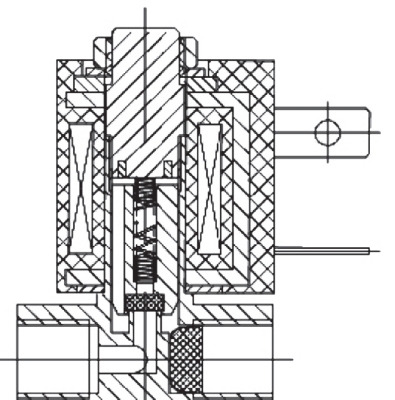

Принцип действия и область применения: Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт. В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы. Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла, светлые нефтепродукты
Материал	Корпуса	Латунь
	Уплотнения	VITON
Температура рабочей среды		−10...+120°С
Рабочее давление		0...0,6 МПа
Диаметр условного прохода		2,0 мм
Присоединение		Резьбовое G⅛"
Катушка		SA11B; IP65
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В
Катушка		6,4 ВА (АС), 6 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-5503-02-2-1/8-GBV	2	0,2	⅛"	0,0	0,6	130

Расшифровка обозначения на примере клапана AR-5503-02-2-1/8-XYZ:
AR-5503-02 – модель клапана.
2 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

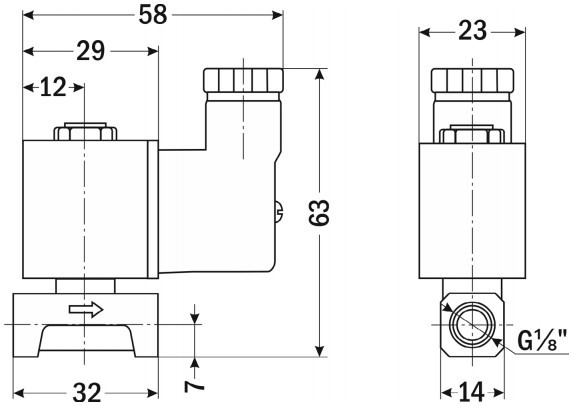

Габаритные размеры

Версия: 2022-03-15-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.58 Мб

Артикул	Питание, В	Срок поставки	Стоимость
~220 ~110 ~24 =24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
E60040	~220	Со склада	1347 руб. – +
E60041	~110	Со склада (комплектация 1..72 часа)	1447 руб. – +
E60042	~24	Со склада (комплектация 1..72 часа)	1447 руб. – +
E60043	=24	Со склада (комплектация 1..72 часа)	1447 руб. – +
E60044	=12	Со склада (комплектация 1..72 часа)	1447 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
E60040	~220	Со склада	1347 руб. – +
E60041	~110	Со склада (комплектация 1..72 часа)	1447 руб. – +
E60042	~24	Со склада (комплектация 1..72 часа)	1447 руб. – +
E60043	=24	Со склада (комплектация 1..72 часа)	1447 руб. – +
E60044	=12	Со склада (комплектация 1..72 часа)	1447 руб. – +
