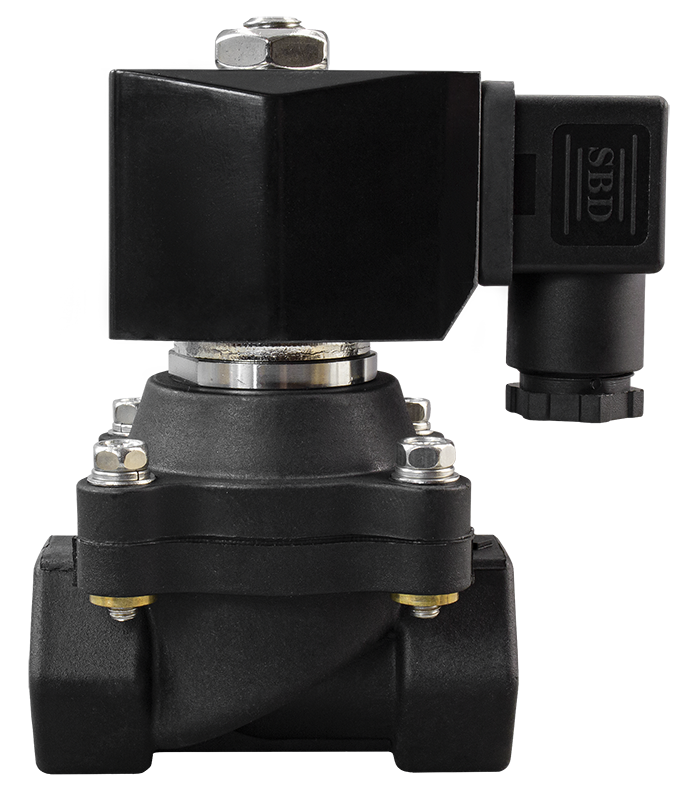

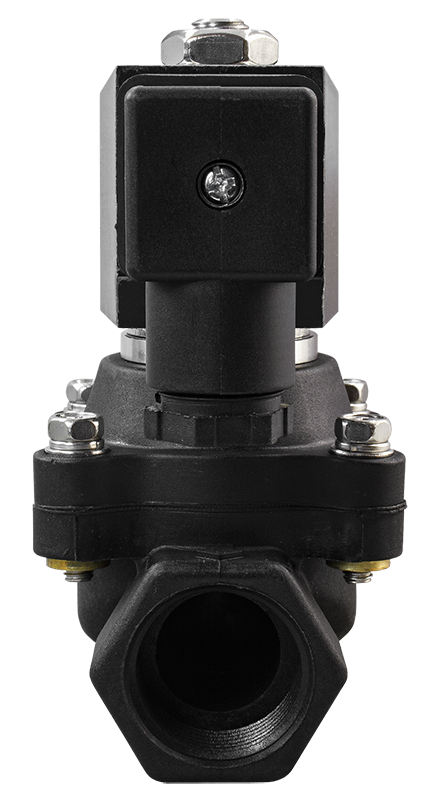

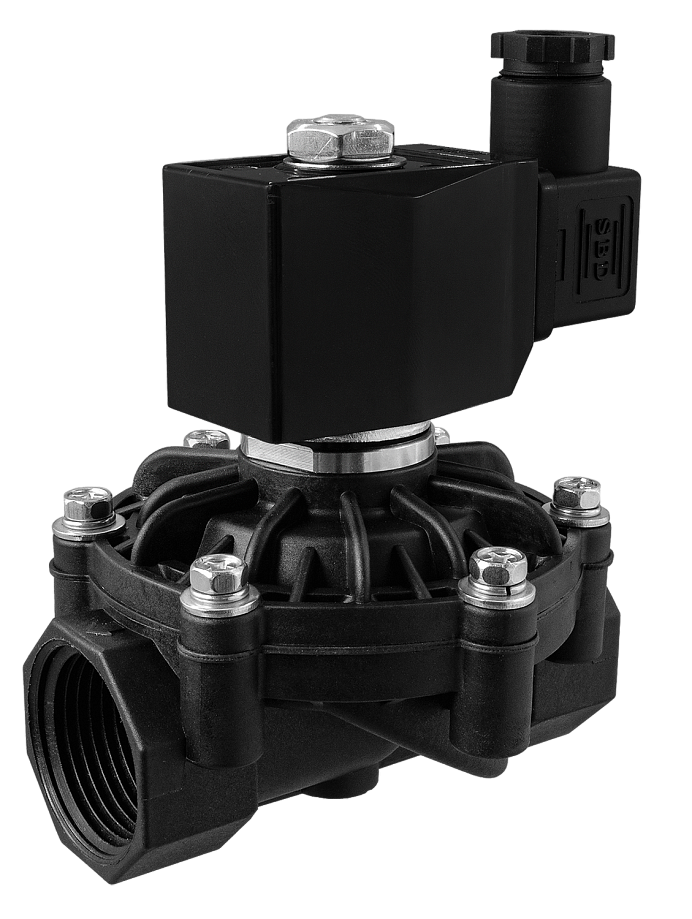

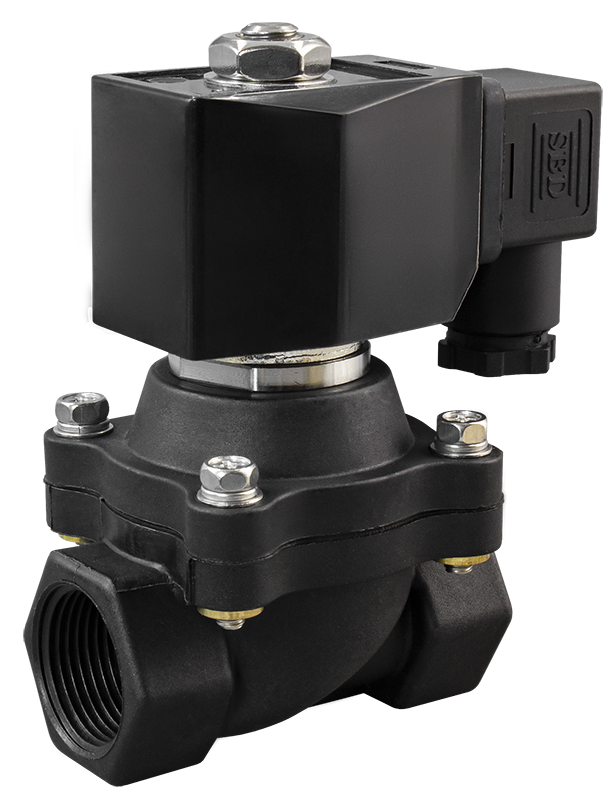

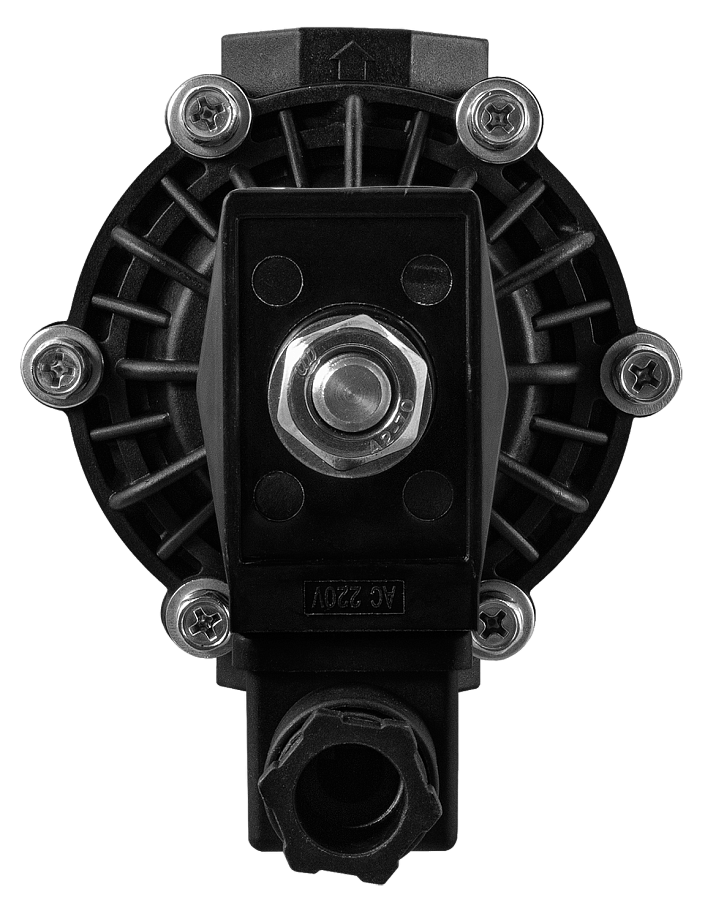

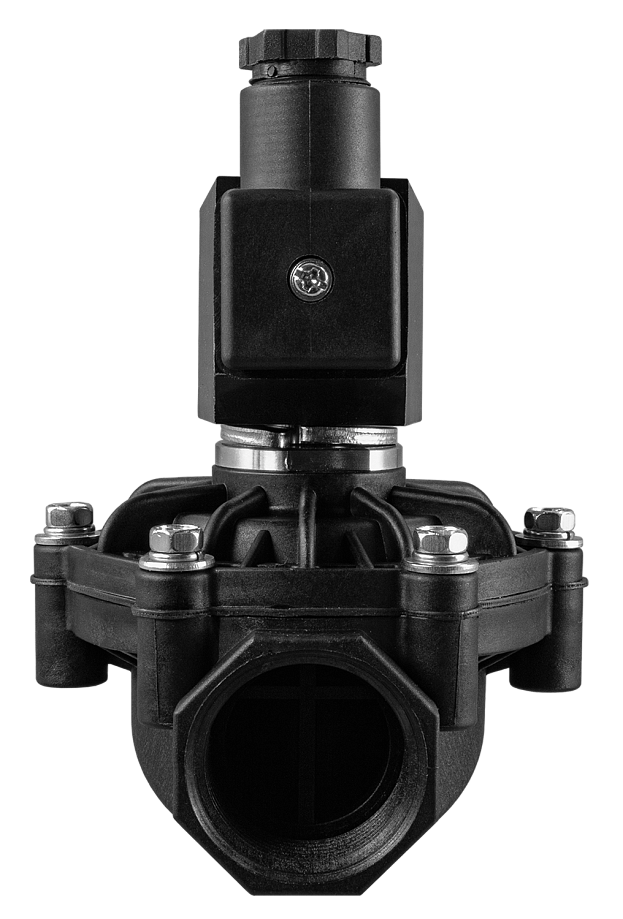

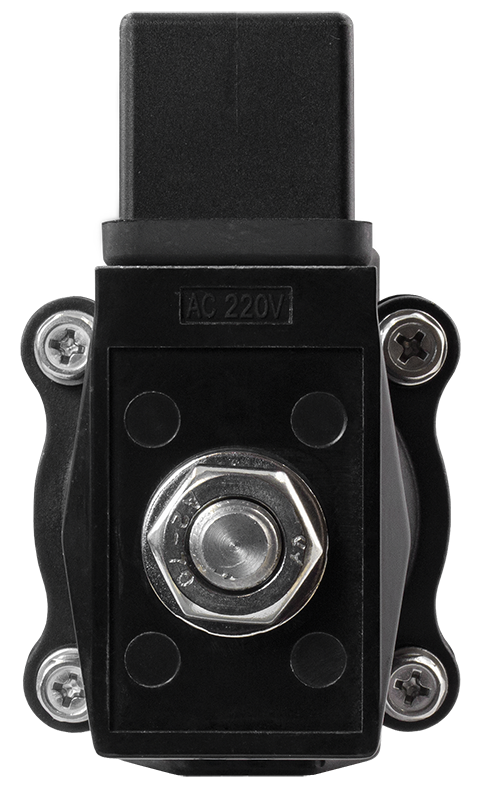

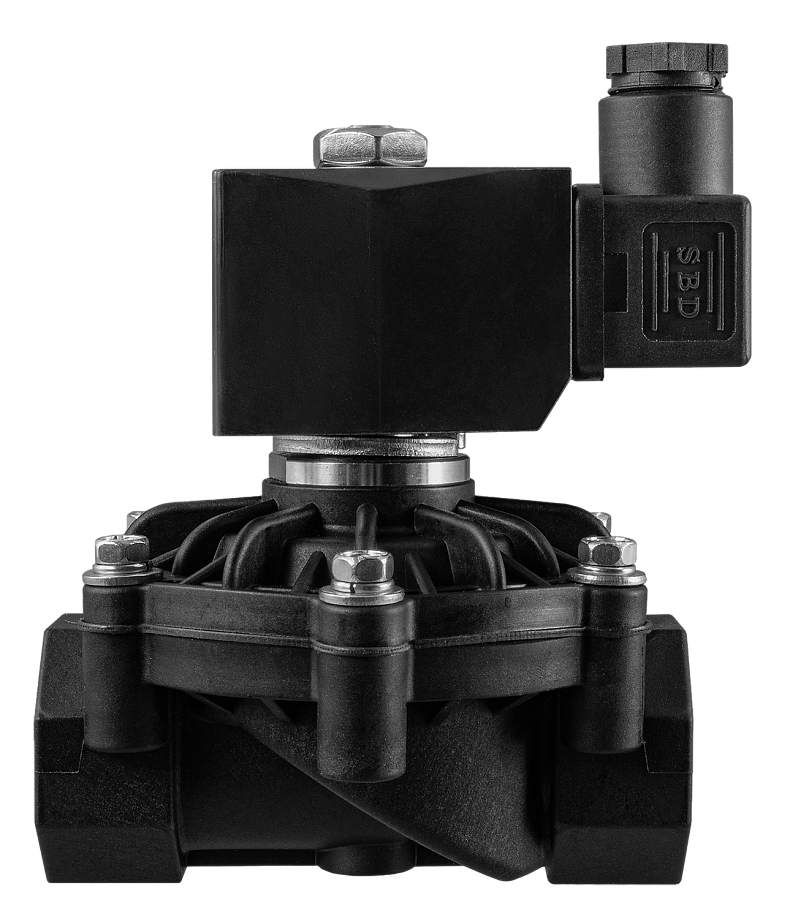

Клапан нормально закрытый AR-2W51

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −5…+80°С
Рабочее давление: 0...0,7 МПа
Диаметр условного прохода: 15...25 мм
Материал корпуса: пластик BMC
Материал уплотнения: NBR
Присоединение: резьбовое G½"...G1

В закладки

от 4 191 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (45)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W51 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Срабатывание при нулевом давлении
Пластиковый корпус

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Пластик BMC
	Уплотнения	NBR
Температура рабочей среды		−5…+80°С
Рабочее давление		0…0,7 МПа
Диаметр условного прохода		15...25 мм
Присоединение		Резьбовое G½"…G1
Питание		~220 В, ~110 В, ~24 В, =110 В, =24 В, =12 В

Катушка	Мощность	AC			DC
Катушка	Мощность	~220 В	~110 В	~24 В	=110 В	=24 В	=12 В
AS01 IP65	26 ВА	V	V	V
S51H* IP65	40 ВА	V	V	V
S51H* IP65	30 Вт				V	V	V
ASEx282** IP65	24 ВА	V	V	V
ASEx282** IP65	17 Вт					V	V
ASEx1320** IP65	28 ВА	V
ASEx1320** IP65	20 Вт					V	V

* Замена базовой катушки AS01 на катушку S51H повышает рабочее давление, уменьшает нагрев катушки и улучшает стабильность работы клапана.

** Взрывозащищенные катушки.

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	AS01	S51H	ASEx282, ASEx1320
AR-2W51-15-1/2-GLN	15	4,1	½"	0,0	0,7	480	600	930
AR-2W51-20-3/4-GLN	20	6,5	¾"			500	610	940
AR-2W51-25-1-GLN	25	10,2	1"			594	707	1020

Расшифровка обозначения на примере клапана AR-2W51-15-1/2-XYZ:
AR-2W51 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – пластик.
Z – материал уплотнения: N – NBR.

Габаритные размеры

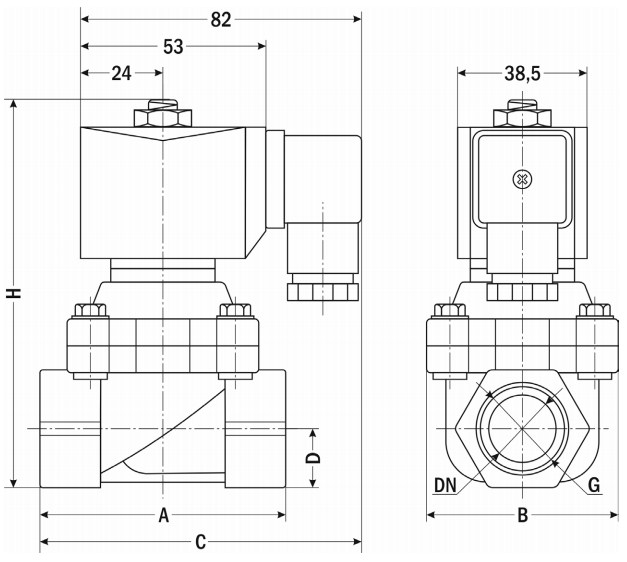

Габаритные размеры для AR-2W51,15...20 мм

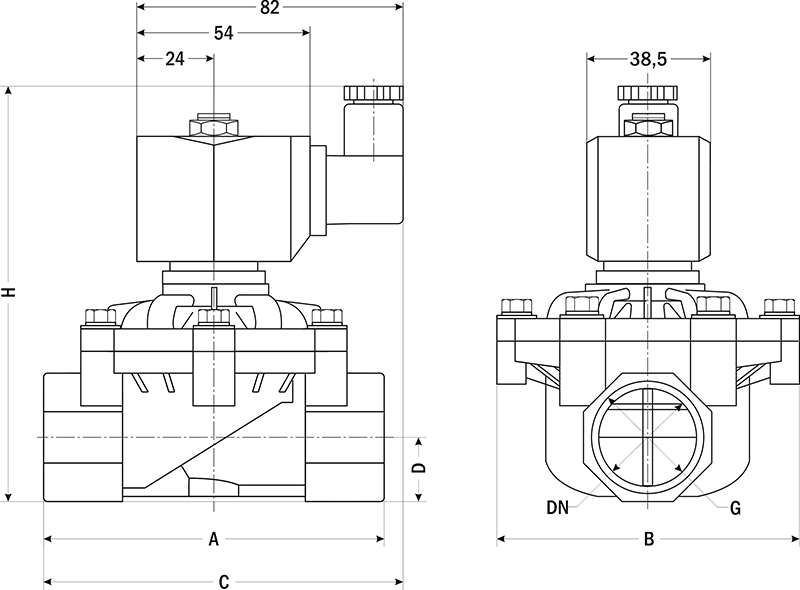

Габаритные размеры для AR-2W51, 25 мм

Размер, мм	AR-2W51-15	AR-2W51-20	AR-2W51-25
DN	15	20	30
A	69	73	98
B	57	57	94
C	91	94	105
D	15,5	17	35
G	½"	¾"	1"
H	110	117	128

Версия: 2022-03-21-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.04.2023	0.47 Мб
