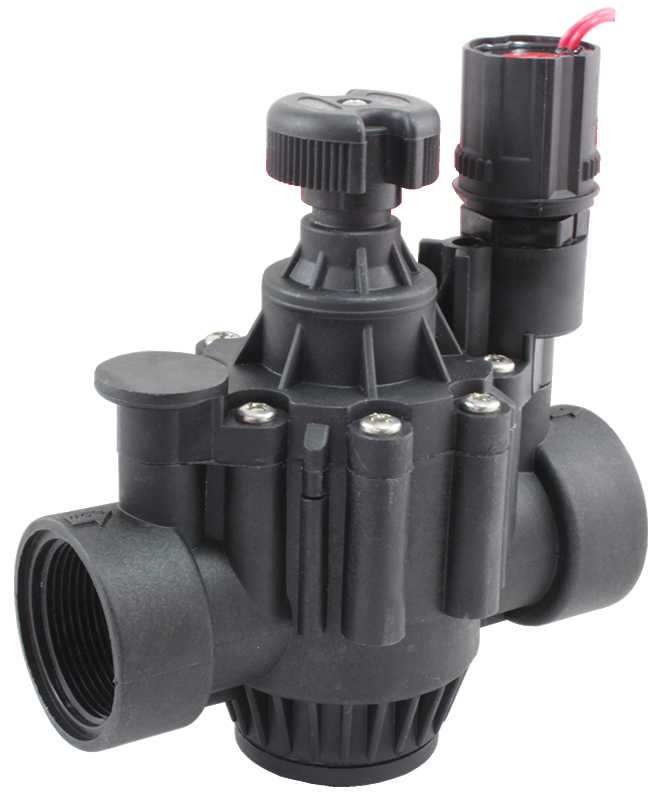

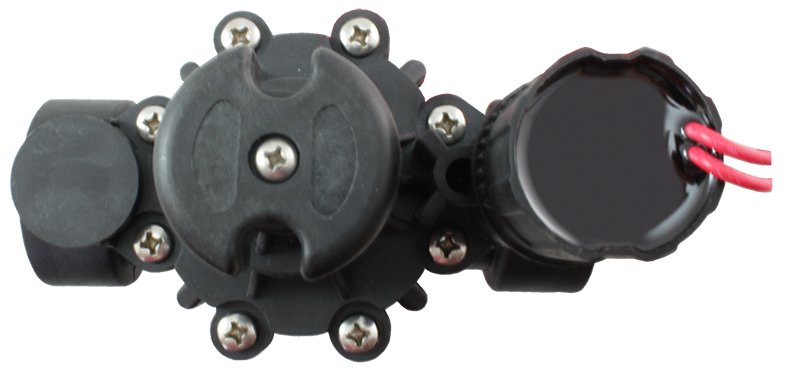

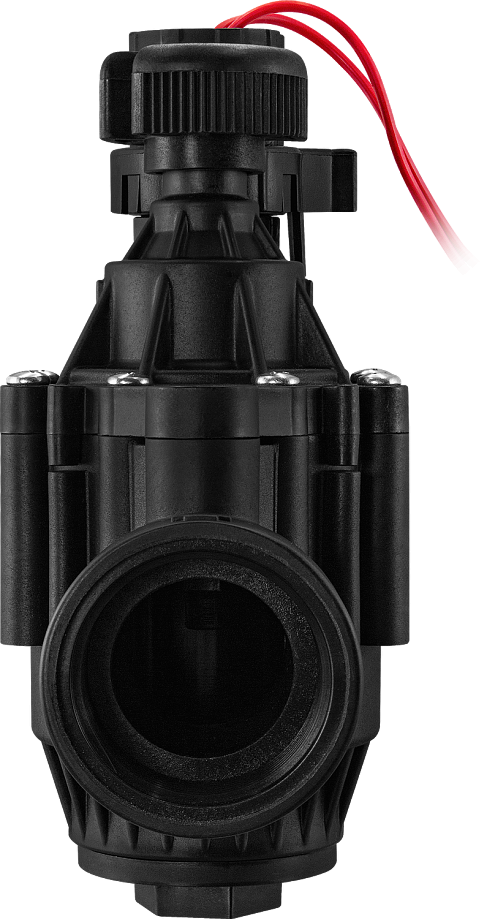

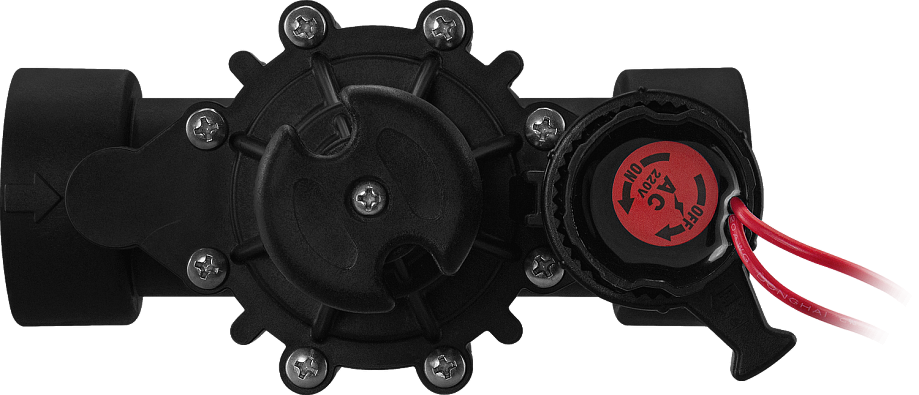

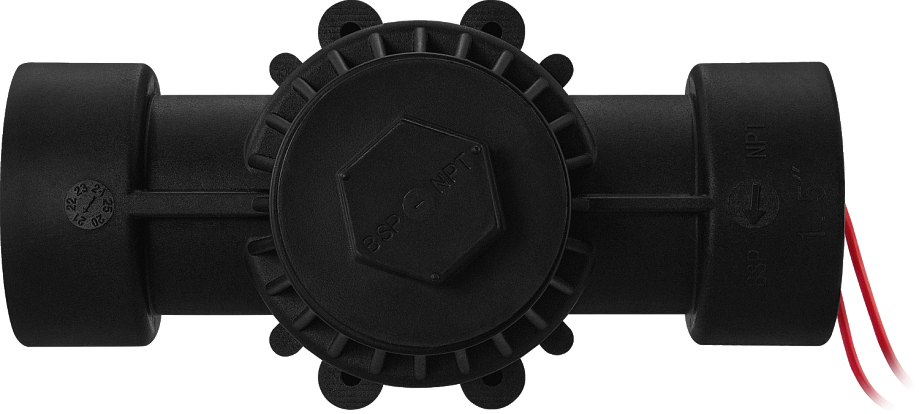

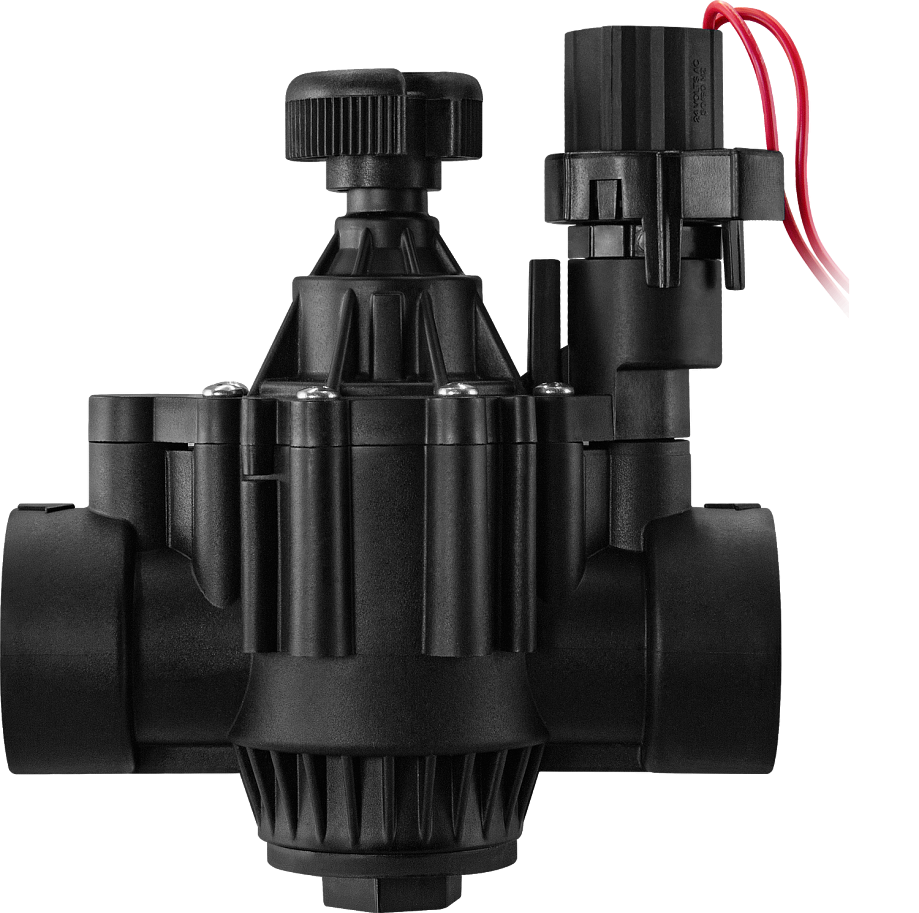

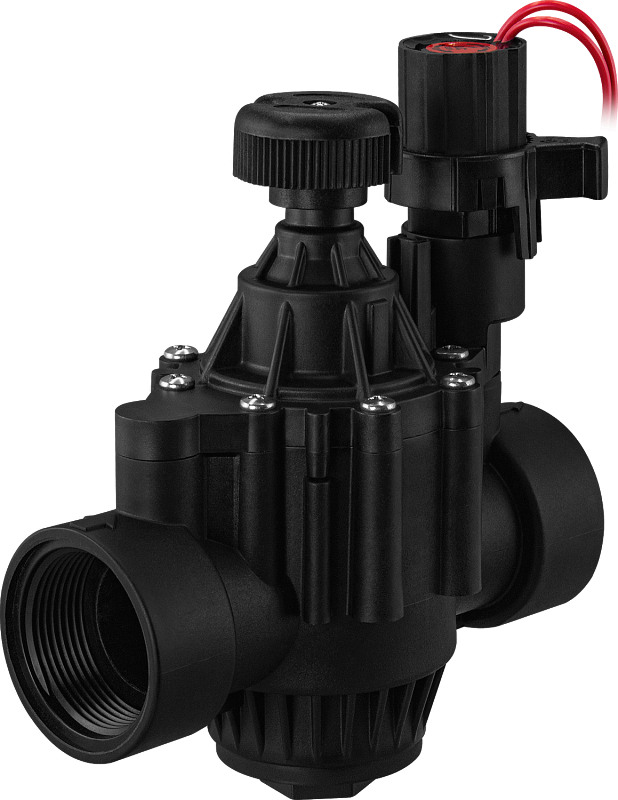

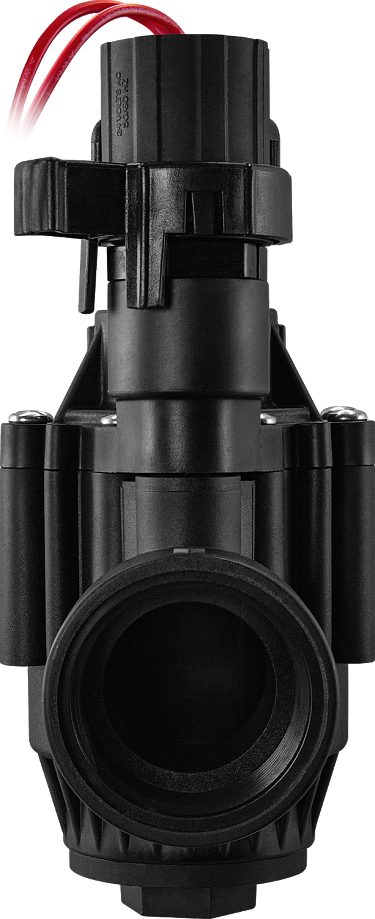

Клапан нормально закрытый AR-3W11 (AR-YCA11)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

В закладки

от 13 046 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-3W11 (AR-YCA11) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Устойчивая работа с загрязненной водой
Простая разборка и очистка клапана от грязевых примесей в рабочей среде
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Возможность ручного открытия/закрытия клапана при отсутствии питания

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода
Материал	Корпуса: нейлон Уплотнения: NBR
Температура рабочей среды	−10...+80°С
Рабочее давление	0,1...1,0 МПа
Диаметр условного прохода	40 мм, 50 мм
Присоединение	резьбовое G1½", G2"
Катушка	ASF102B; IP65
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	10 ВА (АС), 8 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-3W11-40-1.1/2-GLN	40	21,3	1½"	0,1	1,0	900
AR-3W11-50-2-GLN	50	38,4	2"	0,1	1,0	1800

Расшифровка обозначения на примере клапана AR-3W11-40-1.1/2-XYZ:
AR-3W11 – модель клапана.
40 – диаметр условного прохода в мм.
1.1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – нейлон.
Z – материал уплотнения: N – NBR.

Габаритные размеры

Размер, мм	AR-3W11-40	AR-3W11-50
A	194	253
B	84	125
C	163	195
D	30	38
G	1½"	2"

Версия: 2022-03-21-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.53 Мб

Артикул	Диаметр условного прохода, мм	Питание, В	Срок поставки	Стоимость
40 50	~220 ~110 ~24 =24 =12

Артикул	Диаметр условного прохода, мм	Питание, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Питание, В	Срок поставки	Стоимость
E60055	40	~220	Со склада	13046 руб. – +
E60057	40	~110	Со склада (комплектация 1..72 часа)	13146 руб. – +
E60059	40	~24	Со склада (комплектация 1..72 часа)	13146 руб. – +
E60061	40	=24	Со склада (комплектация 1..72 часа)	13146 руб. – +
E60063	40	=12	Со склада (комплектация 1..72 часа)	13146 руб. – +

Артикул	Диаметр условного прохода, мм	Питание, В	Срок поставки	Стоимость
E60055	40	~220	Со склада	13046 руб. – +
E60057	40	~110	Со склада (комплектация 1..72 часа)	13146 руб. – +
E60059	40	~24	Со склада (комплектация 1..72 часа)	13146 руб. – +
E60061	40	=24	Со склада (комплектация 1..72 часа)	13146 руб. – +
E60063	40	=12	Со склада (комплектация 1..72 часа)	13146 руб. – +
E60056	50	~220	Снято с производства	15553 руб. – +
E60058	50	~110	120 дней	15653 руб. – +
E60060	50	~24	Снято с производства	15653 руб. – +
E60062	50	=24	Снято с производства	15653 руб. – +
E60064	50	=12	120 дней	15653 руб. – +

Отзывы на этот товар пока отсутствуют.
