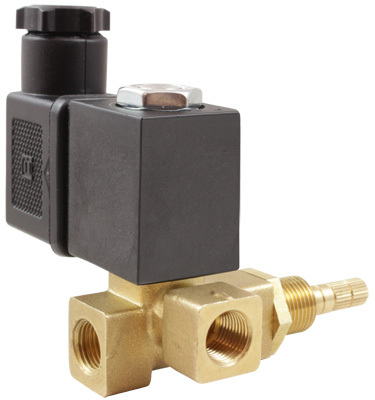

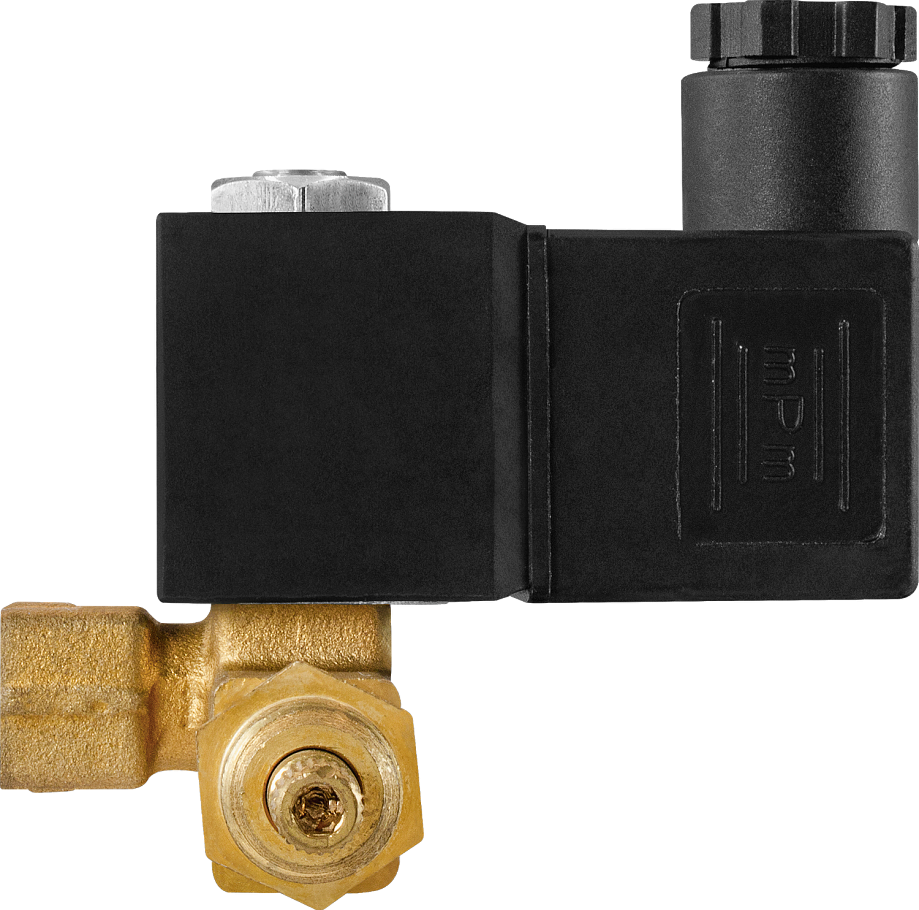

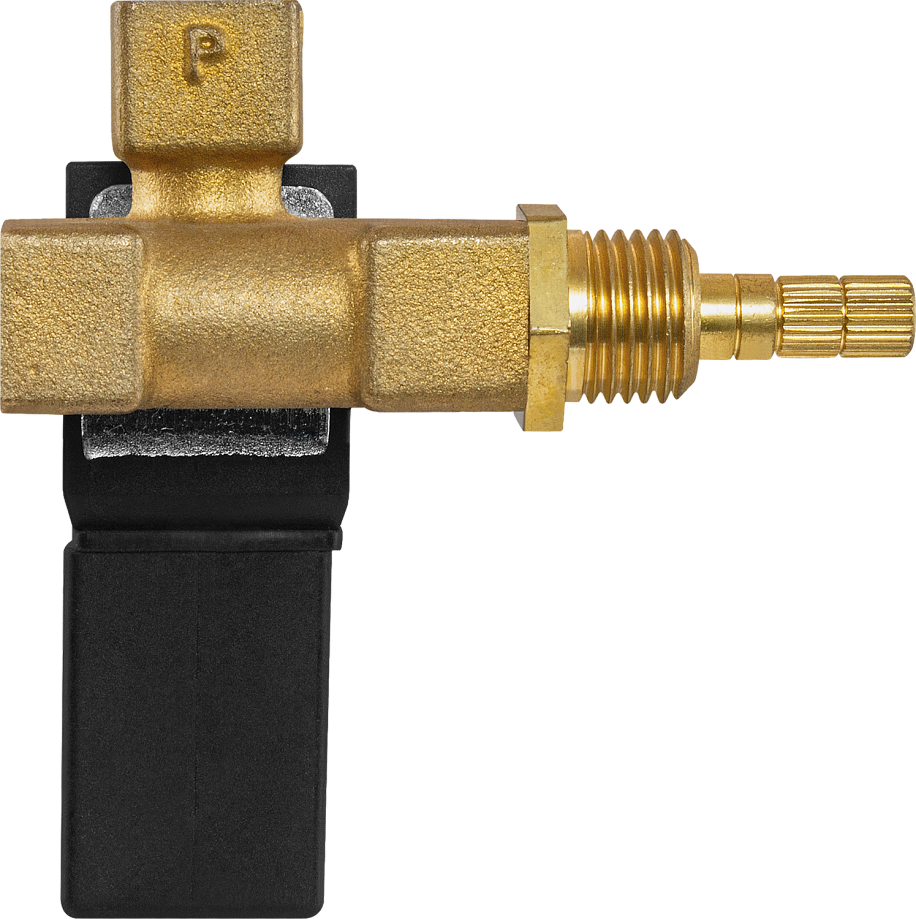

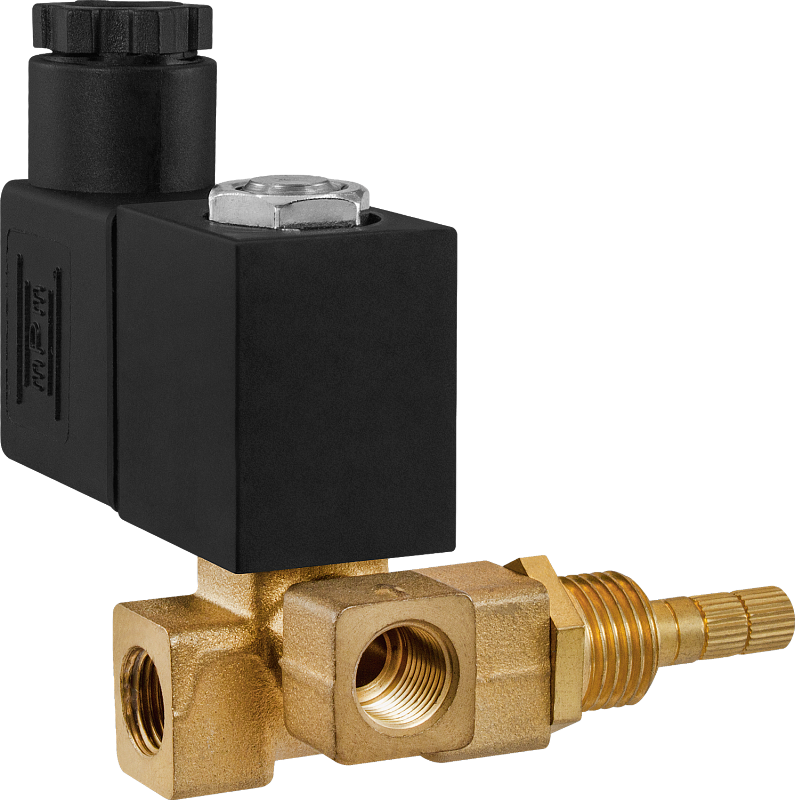

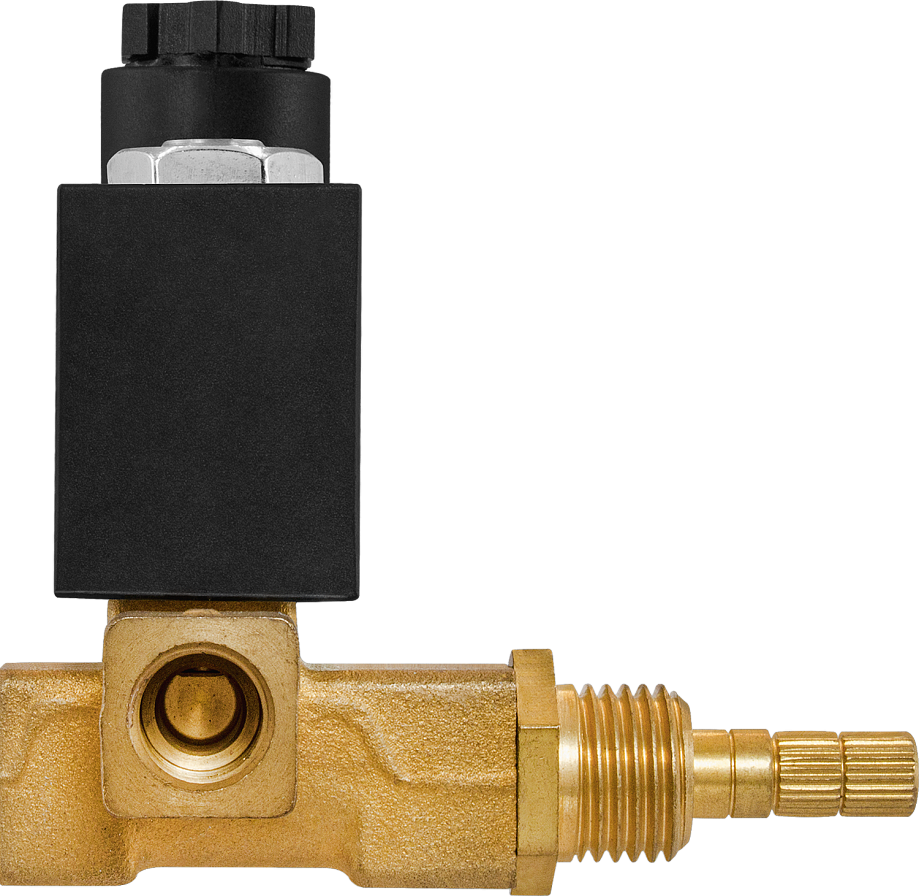

Клапан нормально закрытый AR-5531-03

Клапан соленоидный нормально закрытый прямого действия с поршнем с ручным регулированием Ду для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы
Температура рабочей среды: −10...+120°С
Рабочее давление: 0,0...0,6 МПа
Диаметр условного прохода: 0,75...2,8 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: резьбовое G⅛"
Ручное регулирование Ду

Является аналогом:

Производитель	TORK
Модель/серия	T-ВR

В закладки

от 2 325 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с поршнем с ручным регулированием Ду AR-5531-03 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Ручное регулирование Ду
Срабатывание при нулевом давлении
Пониженное энергопотребление
Компактный размер

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы
Материал	Корпуса: латунь Уплотнения: VITON
Температура рабочей среды	−10...+120°С
Рабочее давление	0,0...0,6 МПа
Диаметр условного прохода	0,75...2,8 мм
Присоединение	Резьбовое G⅛"
Катушка	SA11B; IP65
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	6,4 ВА (АС), 6 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-5531-03-2,8-1/8-GBV	0,75...2,8	0,03...0,154	⅛"	0,0	0,6	182

Расшифровка обозначения на примере клапана AR-5531-03-2,8-1/8-XYZ:
AR-5531-03 – модель клапана.
2,8 – максимальный диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

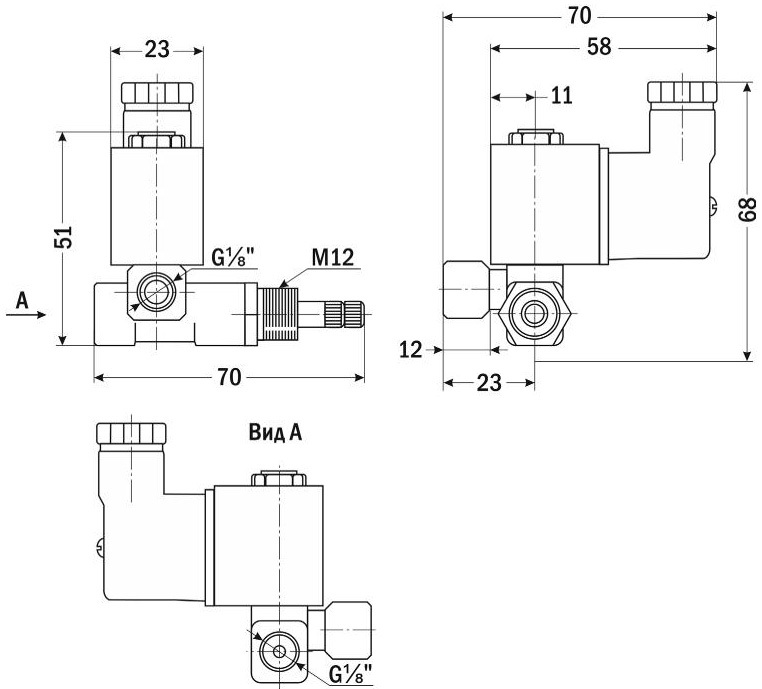

Габаритные размеры

Версия: 2022-05-26-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.61 Мб

Артикул	Питание, В	Срок поставки	Стоимость
~220 ~110 ~24 =24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
E60000	~220	Со склада	2325 руб. – +
E60001	~110	Со склада (комплектация 1..72 часа)	2425 руб. – +
E60002	~24	Со склада (комплектация 1..72 часа)	2425 руб. – +
E60003	=24	Со склада (комплектация 1..72 часа)	2425 руб. – +
E60004	=12	Со склада (комплектация 1..72 часа)	2425 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
E60000	~220	Со склада	2325 руб. – +
E60001	~110	Со склада (комплектация 1..72 часа)	2425 руб. – +
E60002	~24	Со склада (комплектация 1..72 часа)	2425 руб. – +
E60003	=24	Со склада (комплектация 1..72 часа)	2425 руб. – +
E60004	=12	Со склада (комплектация 1..72 часа)	2425 руб. – +
