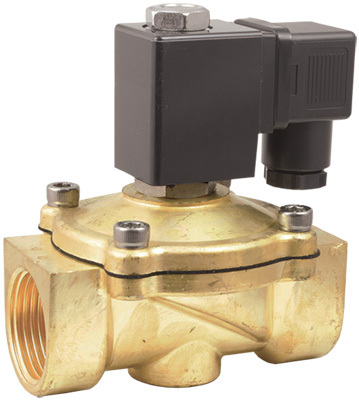

Клапан бистабильный AR-YCL31

Клапан соленоидный бистабильный прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10...+120°С
Рабочее давление: 0,0...0,8 МПа
Диаметр условного прохода: 15...25 мм
Материал корпуса: латунь или нержавеющая сталь
Материал уплотнения: VITON
Присоединение: резьбовое ½", ¾", 1"

В закладки

от 8 017 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (15)
Все модификации ()
Отзывы (0)

Клапан соленоидный бистабильный прямого действия с диафрагмой AR-YCL31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Отсутствие перегрева, длительный срок службы
Срабатывание при нулевом давлении
Нулевое потребление энергии в конечных положениях, энергия тратится только на переключение положения
Малое время срабатывания: 0,025...0,1 с
Только на постоянное напряжение

Принцип действия и область применения:Бистабильные клапаны имеют два устойчивых положения: «Открыто» и «Закрыто». Переключение между ними осуществляется последовательно, подачей короткого импульса на катушку клапана. Особенностью управления является необходимость подачи импульсов противоположной полярности, поэтому бистабильные клапаны работают только от источников постоянного тока. Для удержания открытого или закрытого положения подавать напряжение на катушку не требуется! Благодаря этому эти клапаны обеспечивают нулевое потребление энергии (кроме моментов переключения) и исключительно долгий срок службы из-за отсутствия перегрева катушки.
В большинстве случаев подходят для эксплуатации в системах, где либо требуется частое открытие-закрытие клапанов либо важно при отключении питания обеспечить бесперебойную работу оборудования и не допустить остановки технологического процесса.
Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса: латунь или нержавеющая сталь Уплотнения: VITON
Температура рабочей среды	−10...+120°С
Рабочее давление	0,0...0,8 МПа
Диаметр условного прохода	15...25 мм
Присоединение	Резьбовое ½", ¾", 1"
Катушка	L11B, IP65
Питание	=24 В, =12 В, =6 В
Мощность	10 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-YCL31-15-1/2-GYV	15	3,8	½"	0,0	0,8	600
AR-YCL31-20-3/4-GYV	20	7,9	¾"			700
AR-YCL31-25-1-GYV	25	10,2	1"			1100

Расшифровка обозначения на примере клапана AR-YCL31-15-1/2-XYZ:
AR-YCL31 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.

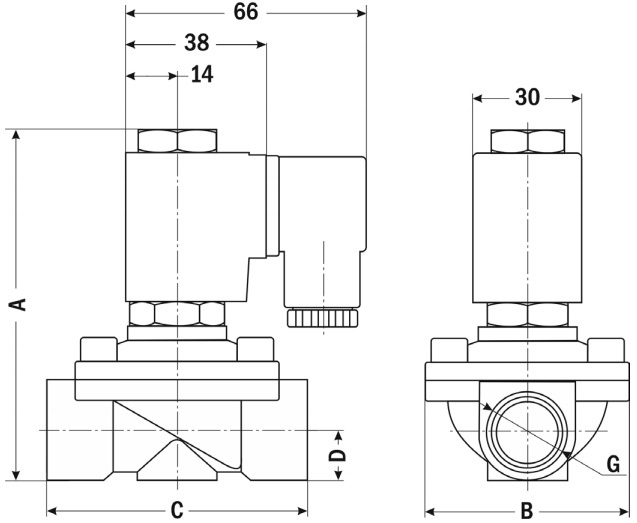

Габаритные размеры

Размер, мм	AR-YCL31, Ду, мм
Размер, мм	15	20	25
A	95	103	111
B	56	56	75
C	67	72	98
D	13	17	19
G	½"	¾"	1"

Версия: 2022-06-03-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.51 Мб

Артикул	Диаметр условного прохода,мм	Материал корпуса	Питание, В	Срок поставки	Стоимость
15 20 25	Латунь Нержав.сталь	=24 =12 =6

Артикул	Диаметр условного прохода,мм	Материал корпуса	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода,мм	Материал корпуса	Питание, В	Срок поставки	Стоимость
E58984	15	Латунь	=24	Со склада	8017 руб. – +
E58990	15	Латунь	=12	Со склада (комплектация 1..72 часа)	8017 руб. – +
E58996	15	Латунь	=6	Со склада (комплектация 1..72 часа)	8017 руб. – +
E58987	15	Нержав.сталь	=24	Со склада	10022 руб. – +
E58993	15	Нержав.сталь	=12	Со склада (комплектация 1..72 часа)	10022 руб. – +
E58999	15	Нержав.сталь	=6	Со склада (комплектация 1..72 часа)	10022 руб. – +
E58985	20	Латунь	=24	Со склада	8619 руб. – +
E58991	20	Латунь	=12	Со склада	8619 руб. – +
E58997	20	Латунь	=6	Со склада (комплектация 1..72 часа)	8619 руб. – +
E58988	20	Нержав.сталь	=24	Со склада	10422 руб. – +
E58994	20	Нержав.сталь	=12	Со склада (комплектация 1..72 часа)	10422 руб. – +
E59000	20	Нержав.сталь	=6	Со склада (комплектация 1..72 часа)	10422 руб. – +
E58986	25	Латунь	=24	Со склада	11625 руб. – +
E58992	25	Латунь	=12	Со склада	11625 руб. – +
E58998	25	Латунь	=6	Со склада (комплектация 1..72 часа)	11625 руб. – +

Артикул	Диаметр условного прохода,мм	Материал корпуса	Питание, В	Срок поставки	Стоимость
E58984	15	Латунь	=24	Со склада	8017 руб. – +
E58990	15	Латунь	=12	Со склада (комплектация 1..72 часа)	8017 руб. – +
E58996	15	Латунь	=6	Со склада (комплектация 1..72 часа)	8017 руб. – +
E58987	15	Нержав.сталь	=24	Со склада	10022 руб. – +
E58993	15	Нержав.сталь	=12	Со склада (комплектация 1..72 часа)	10022 руб. – +
E58999	15	Нержав.сталь	=6	Со склада (комплектация 1..72 часа)	10022 руб. – +
E58985	20	Латунь	=24	Со склада	8619 руб. – +
E58991	20	Латунь	=12	Со склада	8619 руб. – +
E58997	20	Латунь	=6	Со склада (комплектация 1..72 часа)	8619 руб. – +
E58988	20	Нержав.сталь	=24	Со склада	10422 руб. – +
E58994	20	Нержав.сталь	=12	Со склада (комплектация 1..72 часа)	10422 руб. – +
E59000	20	Нержав.сталь	=6	Со склада (комплектация 1..72 часа)	10422 руб. – +
E58986	25	Латунь	=24	Со склада	11625 руб. – +
E58992	25	Латунь	=12	Со склада	11625 руб. – +
E58998	25	Латунь	=6	Со склада (комплектация 1..72 часа)	11625 руб. – +
E58989	25	Нержав.сталь	=24	Под заказ к 2025.07.01	15634 руб. – +
E58995	25	Нержав.сталь	=12	120 дней	15634 руб. – +
E59001	25	Нержав.сталь	=6	120 дней	15634 руб. – +
