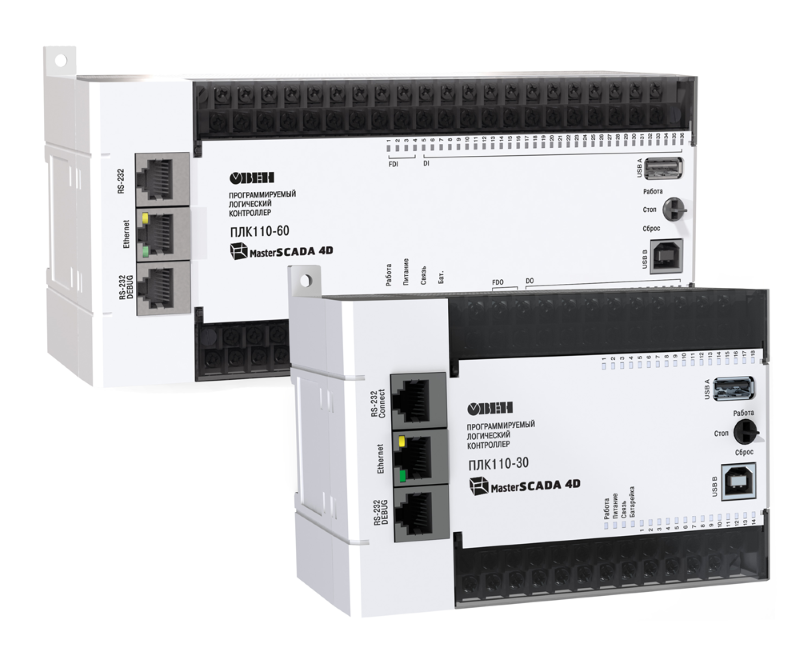

Программируемый логический контроллер ОВЕН ПЛК110-MS4

Прибор для построения систем автоматизации среднего уровня и распределенных систем управления

До 36 дискретных входов
До 24 дискретных выходов
Питание: ≅90…264 В или =9…30 В
Интерфейсы: RS-485, RS-232, Ethernet 100 Base-T, USB
Защита: IP20 со стороны передней панели, IP00 со стороны клемм
Светодиодная индикация
MasterSCADA 4D с web-визуализацией

В закладки

от 43 200 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

ОВЕН ПЛК110[М02] – линейка программируемых моноблочных контроллеров с дискретными входами/выходами на борту для автоматизации средних систем.

Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.

Рекомендации к применению

Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:

В системах HVAC
В сфере ЖКХ (ИТП, ЦТП)
Для управления климатическим оборудованием
Для автоматизации торгового оборудования

Преимущества использования MasterSCADA 4D для программирования контроллера

Web-визуализация
Специализированные библиотеки.
Набор библиотечных алгоритмов
Элементы визуализации, ранее доступные для отрисовки мнемосхем, теперь доступны для создания web-визуализации контроллера
Объемные элементы мнемосхем
Графический редактор
Редакторы FBD/SFC/LD/ST
OPC UA на борту контроллера
Поддерживается одновременная работа с несколькими контроллерами и другими устройствами системы в рамках одной среды
Программирование, настройка обмена и создание визуализации происходит в одном инструменте

Линейка ПЛК110 [М02] с MasterSCADA 4D

Параметр	ПЛК110-30[М02]	ПЛК110-60[М02]
Количество входов	18	36
Количество выходов	12	24
RS-485	2	2
RS-232	1	1
RS-232-Debug	1	1
Ethernet 100 Base-T	1	1
USB B - USB-RNDIS	1	1

Технические характеристики:

Параметр	Значение (свойства)
	ПЛК110-Х.30	ПЛК110-Х.60
Питание
Напряжение питания: ПЛК110-24.Х.Х-Х ПЛК110-220.Х.Х-Х	=9...30 В при Т > −20 °С, =9...26 В при −40 °С > Т > −20 °С (номинальное 12 или 24 В); ≅90...264 В (номинальное 120/230 В)
Потребляемая мощность, не более: ПЛК110-24.Х.Х-Х, Вт ПЛК110-220.Х.Х-Х, ВА	28 41	31 45
Параметры встроенного источника питания: ПЛК110-24.Х.Х-Х, Вт ПЛК110-220.Х.Х-Х, ВА	Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА; Выходное напряжение 24 В ± 4 %, ток не более 400 мА
Цифровые (дискретные) входы
Количество входов	18	36
Тип входов по ГОСТ Р 51841–2001	1
Напряжение «логического нуля», В	−3 … 5
Максимальный ток «логического нуля», мА	2
Напряжение «логической единицы», В	15…30
Максимальный ток «логической единицы», мА	9 (при 30 В)
Минимальная длительность импульса, воспринимаемого дискретным входом: - для обычных входов, мс - для быстродействующих	1,6 (меандр) см. таблицу 3.1
Подключаемые входные устройства	– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) – см. рисунок В.1; – трехпроводные датчики, имеющие на выходе транзистор n-p-n или pnp–типа с открытым коллектором; – дискретные сигналы с напряжением до 30 В.
Дискретные выходы (контакты электромагнитных реле ПЛК110-Х.Х.Р)
Количество релейных выходных каналов	12	24
Максимальный ток, коммутируемый контактами реле, А, не более	3
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, мс, не более	10 (выходы DО1…DО12)	10 (выходы DО1…DО24)
Суммарный максимальный ток нагрузки группы реле, А: COM1-COM2 COM3 COM4 COM5 COM6 COM7-COM10	3 3 3 12 12 -	3 3 3 2,5 6 12
Механический ресурс реле	– не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке; – не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной.
Дискретные выходы (транзисторные ключи ПЛК110-Х.Х.К)
Количество транзисторных выходных каналов	12	24
Максимальный ток транзисторного выхода, мА, не болеe	400 (при напряжении не более 30 В постоянного тока – нагрузка для категории использования DC-13 по ГОСТ Р 50030.1–2000)
Характеристики встроенного выходного защитного элемента подавления помех, возникающих из-за коммутации индуктивностей (TVS диод)	SMBJ40A (напряжение срабатывания от 44,4 В до 49,1 В)
Время переключения транзисторного выхода из состояния «лог. 1» в состояние «лог. 0», мс, не более	5 (выходы DО5…DО12)	5 (выходы DО5…DО24)
Интерфейсы связи, количество
RS-485	2
RS-232	1
RS-232-Debug	1
Ethernet 100 Base-T	1
Ресурсы и дополнительное оборудование
Центральный процессор	RISC-процессор Texas Instruments Sitara AM1808
Объем оперативной памяти (тип памяти)	128 (SDRAM)
Объем энергонезависимой памяти (тип памяти)	128 Мб доступно для хранения файлов и архивов
Объем Retain-памяти (тип памяти)	128 кб (MRAM)
Время выполнения пустого цикла	– Установленное по умолчанию – 100 мс (настраивается в окне задачи – основная задача) ПО MasterScada4D.
Дополнительное оборудование	– Часы реального времени с собственным батарейным питанием погрешность хода: при температуре +25 °С – не более 5 секунд в сутки; при температуре −40 °С – не более 20 секунд в сутки; – Встроенный источник выдачи звукового сигнала; – Трехпозиционный переключатель на передней панели контроллера.
Общие сведения
Габаритные размеры, мм	(140×114×83)±1	(208×114×83)±1
Масса, кг, не более	1,2
Степень защиты корпуса по ГОСТ 14254–96	IP20 со стороны передней панели, IP00 со стороны клемм
Индикация на передней панели	Светодиодная
Средняя наработка на отказ, ч	100 000
Средний срок службы, лет	8

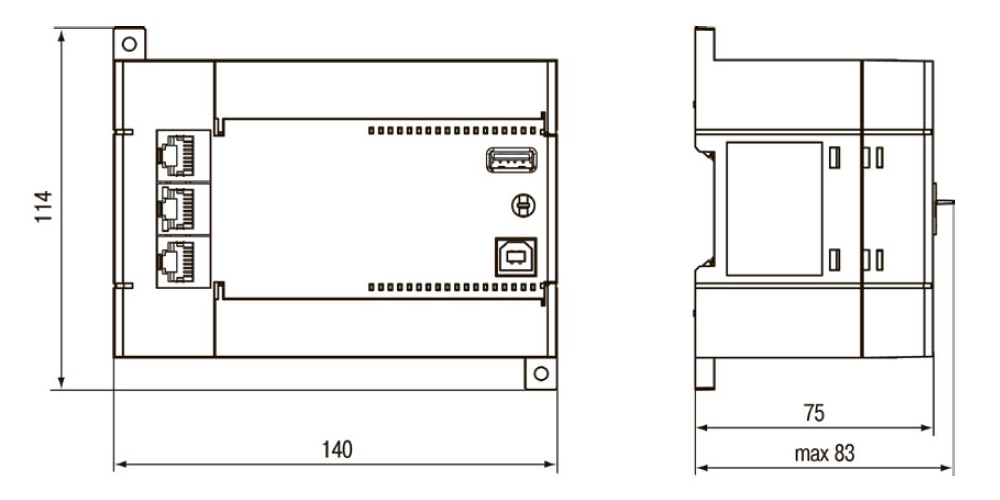

Габаритные размеры

ПЛК110-30

ПЛК110-60

Версия: 2019-04-06-КВА

Артикул	Напряжение питания, В	Количество точек ввода/вывода	Тип встроенного выходного элемента	Максимальное количество web-клиентов	Срок поставки	Стоимость
220 24	30 60	Р К	3 клиента 10 клиентов

Артикул	Модель	Напряжение питания, В	Количество точек ввода/вывода	Тип встроенного выходного элемента	Максимальное количество web-клиентов	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Модель	Напряжение питания, В	Количество точек ввода/вывода	Тип встроенного выходного элемента	Максимальное количество web-клиентов	Срок поставки	Стоимость
F90402	ПЛК110-220.30.P-MS4-3 [MO2]	220	30	Р	3 клиента	2...4 недели	43200 руб. – +
F90403	ПЛК110-24.30.P-MS4-3 [MO2]	24	30	Р	3 клиента	2...4 недели	43200 руб. – +
F90404	ПЛК110-220.60.P-MS4-3 [MO2]	220	60	Р	3 клиента	2...4 недели	54180 руб. – +
F90405	ПЛК110-24.60.P-MS4-3 [MO2]	24	60	Р	3 клиента	2...4 недели	54180 руб. – +
F90406	ПЛК110-220.30.K-MS4-3 [MO2]	220	30	К	3 клиента	2...4 недели	43200 руб. – +
F90407	ПЛК110-24.30.K-MS4-3 [MO2]	24	30	К	3 клиента	2...4 недели	43200 руб. – +
F90408	ПЛК110-220.60.K-MS4-3 [MO2]	220	60	К	3 клиента	2...4 недели	54180 руб. – +
F90409	ПЛК110-24.60.K-MS4-3 [MO2]	24	60	К	3 клиента	2...4 недели	54180 руб. – +
F90410	ПЛК110-220.30.P-MS4-10 [MO2]	220	30	Р	10 клиентов	2...4 недели	47460 руб. – +
F90411	ПЛК110-24.30.P-MS4-10 [MO2]	24	30	Р	10 клиентов	2...4 недели	47460 руб. – +
F90412	ПЛК110-220.60.P-MS4-10 [MO2]	220	60	Р	10 клиентов	2...4 недели	58380 руб. – +
F90413	ПЛК110-24.60.P-MS4-10 [MO2]	24	60	Р	10 клиентов	2...4 недели	58380 руб. – +
F90414	ПЛК110-220.30.K-MS4-10 [MO2]	220	30	К	10 клиентов	2...4 недели	47460 руб. – +
F90415	ПЛК110-24.30.K-MS4-10 [MO2]	24	30	К	10 клиентов	2...4 недели	47460 руб. – +
F90416	ПЛК110-220.60.K-MS4-10 [MO2]	220	60	К	10 клиентов	2...4 недели	58380 руб. – +
F90417	ПЛК110-24.60.K-MS4-10 [MO2]	24	60	К	10 клиентов	2...4 недели	58380 руб. – +
