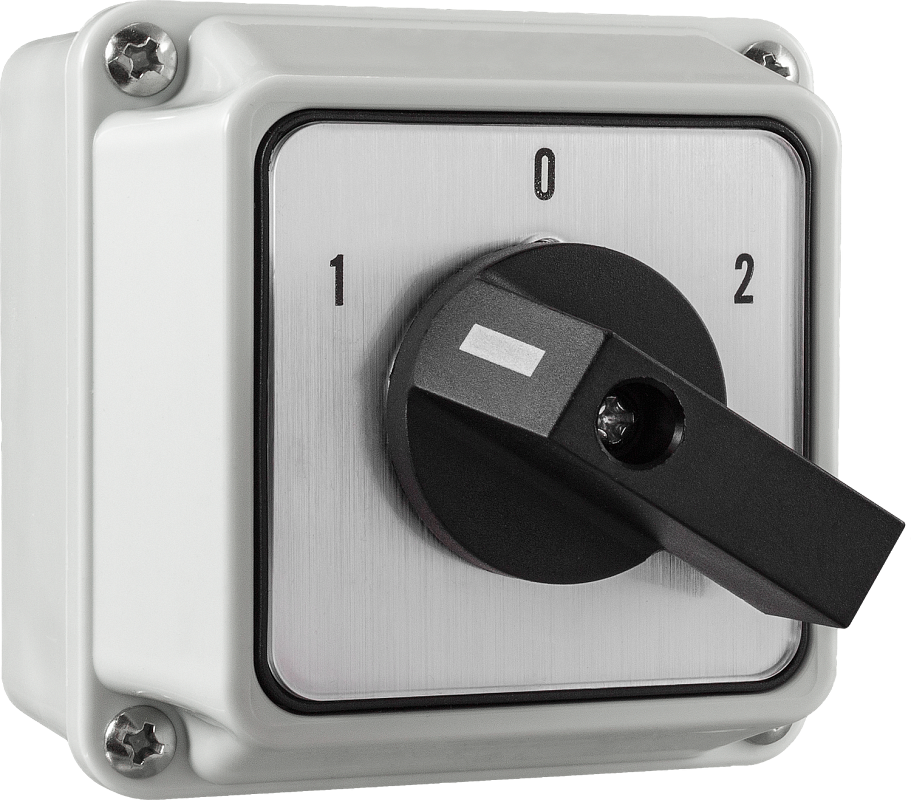

Кулачковый переключатель ПК-А626

Кулачковый переключатель предназначен для коммутации электрических цепей переменного тока напряжением до 440 В

Номинальный ток: 25 А, 40 А, 63 А
Количество положений: 3 (1-0-2)
Количество полюсов: 1, 2, 3 или 4
Степень пылевлагозащиты: IP65
Монтаж: на плоскость

В закладки

от 1 171 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (11)
Все модификации ()
Отзывы (0)

Кулачковый переключатель ПК-А626 предназначен для коммутации электрических цепей переменного тока напряжением до 440 В.

Переключатели кулачковые ПК-А – это механические устройства для коммутации напряжения, используются в качестве:
– главных выключателей (рубильников);
– переключателей в цепях управления, сигнализации, измерительных цепях;
– групповых переключателей (для соединения резисторов, нагревательных элементов и т.д.);
– переключателей для управления приводами на основе одно- и трехфазных двигателей

Особенности:

Пыле- и влагозащищенный корпус IP65 позволяет использовать переключатель на улице, в том числе в условиях осадков
Преимущества кулачкового механизма:

– минимальное электрическое сопротивление замкнутого контакта;
– высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
– большой ресурс работы (количество переключений до отказа)

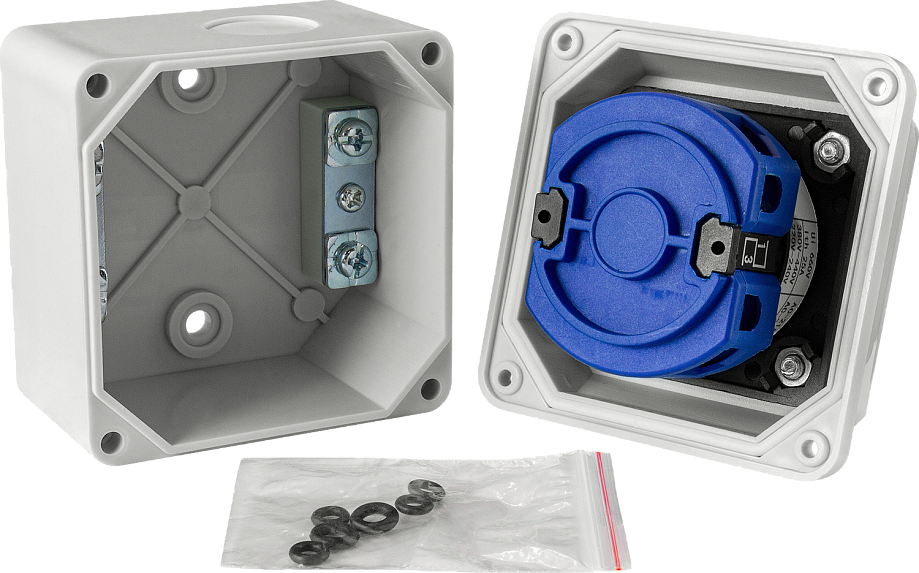

Клеммы защищены от касания
Пластиковые части из негорючего самозатухающего пластика

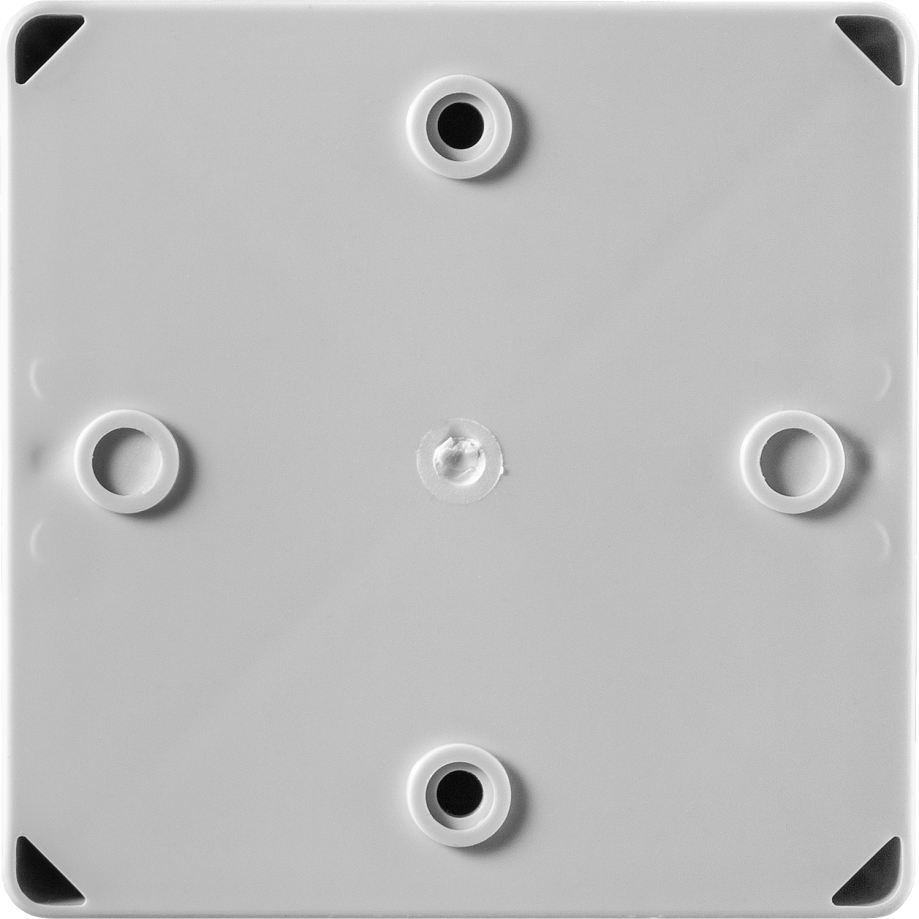

Монтаж на плоскость 2 винтами (не входят в комплект поставки)

Рекомендуется не менее одного раза в 6 месяцев протягивать зажимные винты клемм.
Для защиты оборудования от сверхтоков входные линии переключателя должны быть защищены предохранителями или автоматическими выключателями
Параметры для различных категорий применения электрооборудования (AC-21А, AC-22А, AC-23А, АС-2, AC-3, AC-4, АС-15) см. в таблице тех. характеристик.

Технические характеристики:

Параметр	Значение
Параметр	ПК-А626-25	ПК-А626-40	ПК-А626-63
Номинальный ток	25 А	40 А	63 А
Номинальное напряжение	240/440 В
Количество полюсов	1, 2, 3, 4
Номин. рабочий ток при АС-21А 240 В/440 В	25 А	40 А	63 А
Номин. мощность при АС-23А, 240 В/440 В	7,5 кВт	−	−
Номин. мощность при AC-2	−	−	25 кВт
Номин. мощность при AC-2	−	11 кВт	−
Номин. мощность при AC-4	2,5 кВт	2,5 кВт	7,5 к Вт
Номин. рабочий ток при АС-15 440 В	6 А		−
Номин. рабочий ток при АС-15 240 В	10 А	14 А	−
Количество положений	3 (1-0-2)
Мех износостойкость	10⁵ циклов
Электрическая износостойкость	3×10⁴ циклов
Пылевлагозащита	IP65
Температура эксплуатации	−25…+40°C

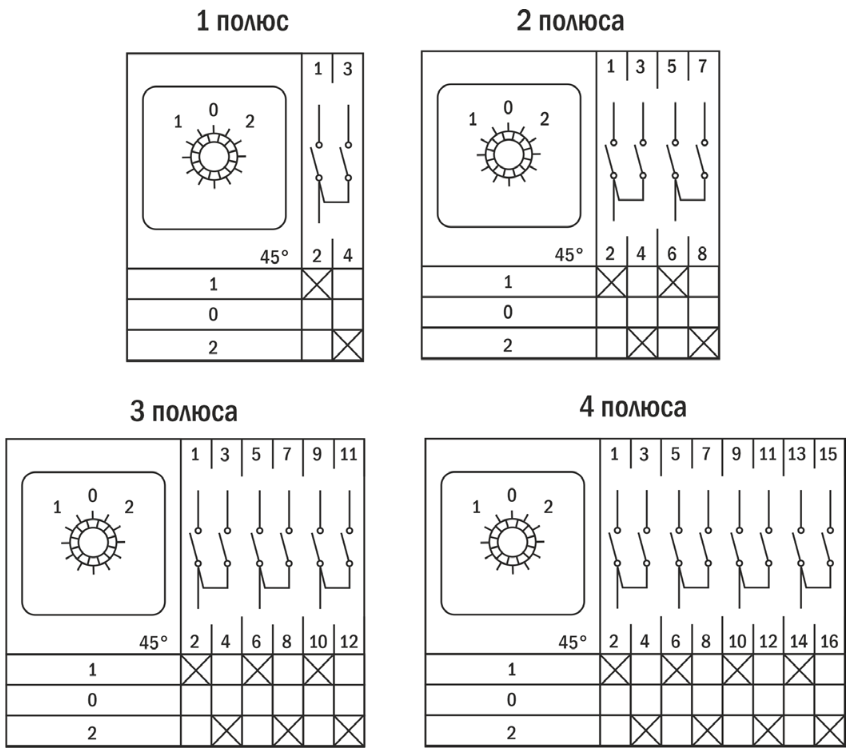

Схемы коммутации

Модификации:

Модель	Ном. ток, А	Кол-во полюсов	Кол-во положений
ПК-А626-25-13	25	1	3
ПК-А626-25-23		2
ПК-А626-25-33		3
ПК-А626-25-43		4
ПК-А626-40-13	40	1
ПК-А626-40-23		2
ПК-А626-40-33		3
ПК-А626-40-43		4
ПК-А626-63-23	63	2
ПК-А626-63-33		3
ПК-А626-63-43		4

Габаритные размеры

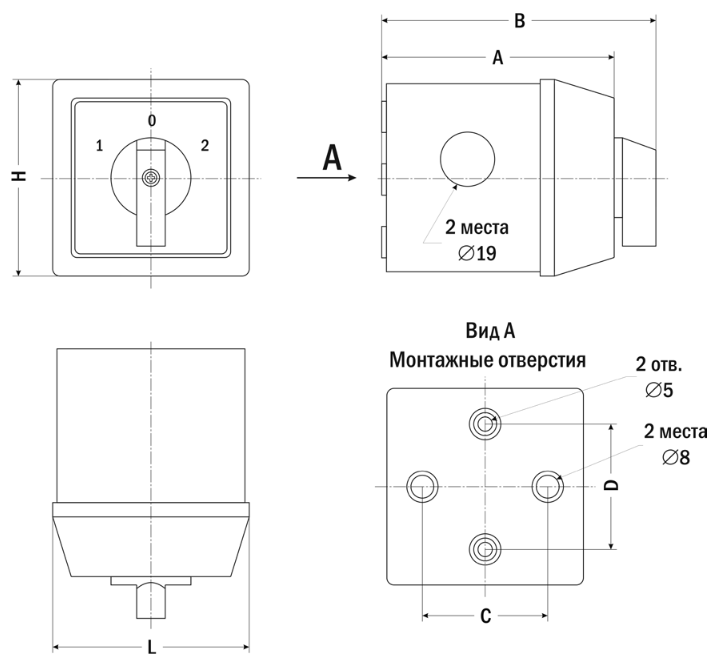

ПК-А626-25

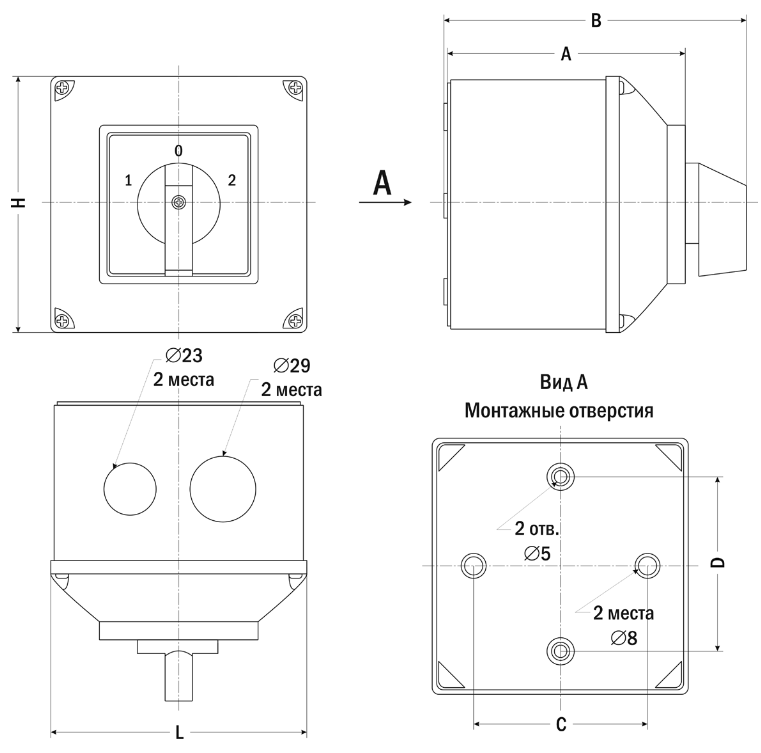

ПК-А626-40, ПК-А626-63

Модель	Размеры, мм						ВxШxГ, мм	Вес, г
Модель	A	C	D	H	B	L	ВxШxГ, мм	Вес, г
ПК-А626-25-13	64	44	44	69	87	69	69x69x87	162
ПК-А626-25-23	80	44	44	69	104	69	69x69x104	195
ПК-А626-25-33	80	44	44	69	104	69	69x69x104	221
ПК-А626-25-43	99	44	44	69	124	69	69x69x124	260
ПК-А626-40-13	107	78	78	113	134	113	113x113x134	335
ПК-А626-40-23								367
ПК-А626-40-33								403
ПК-А626-40-43								441
ПК-А626-63-23								491
ПК-А626-63-33	156	78	78	113	183	113	113x113x183	635
ПК-А626-63-43	156	78	78	113	183	113	113x113x183	732

Версия: 2024-04-05-ШАР

Артикул	Номинальный ток, А	Количество полюсов	Срок поставки	Стоимость
25 40 63	1 2 3 4

Артикул	Номинальный ток, А	Количество полюсов	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Номинальный ток, А	Количество полюсов	Срок поставки	Стоимость
O61782	25	1	Со склада	1171 руб. – +
O61784	25	2	Со склада	1336 руб. – +
O61787	25	3	Со склада	1500 руб. – +
O61790	25	4	Со склада	1767 руб. – +
O61783	40	1	Со склада	2404 руб. – +
O61785	40	2	Со склада	2754 руб. – +
O61788	40	3	Со склада	3103 руб. – +
O61791	40	4	Со склада	3452 руб. – +
O61786	63	2	Со склада	2815 руб. – +
O61789	63	3	Со склада	3165 руб. – +
O61792	63	4	Со склада	3514 руб. – +

Артикул	Номинальный ток, А	Количество полюсов	Срок поставки	Стоимость
O61782	25	1	Со склада	1171 руб. – +
O61784	25	2	Со склада	1336 руб. – +
O61787	25	3	Со склада	1500 руб. – +
O61790	25	4	Со склада	1767 руб. – +
O61783	40	1	Со склада	2404 руб. – +
O61785	40	2	Со склада	2754 руб. – +
O61788	40	3	Со склада	3103 руб. – +
O61791	40	4	Со склада	3452 руб. – +
O61786	63	2	Со склада	2815 руб. – +
O61789	63	3	Со склада	3165 руб. – +
O61792	63	4	Со склада	3514 руб. – +
