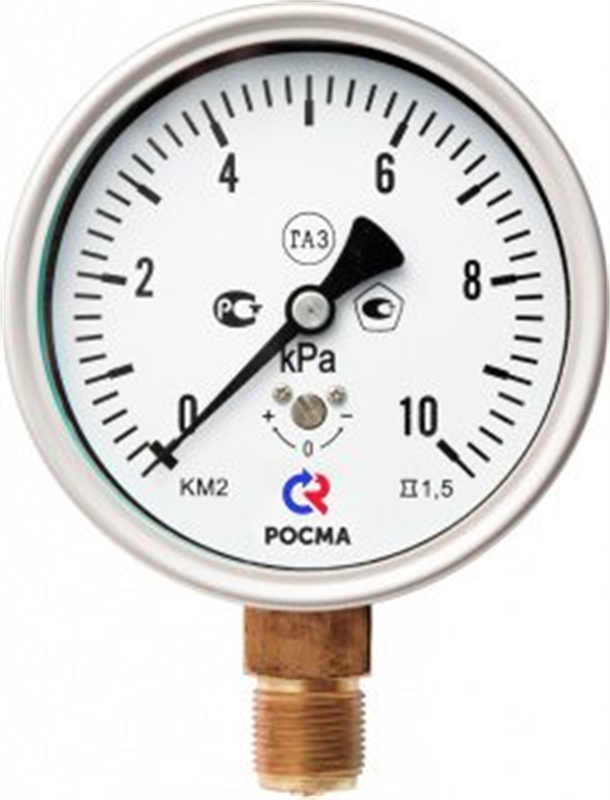

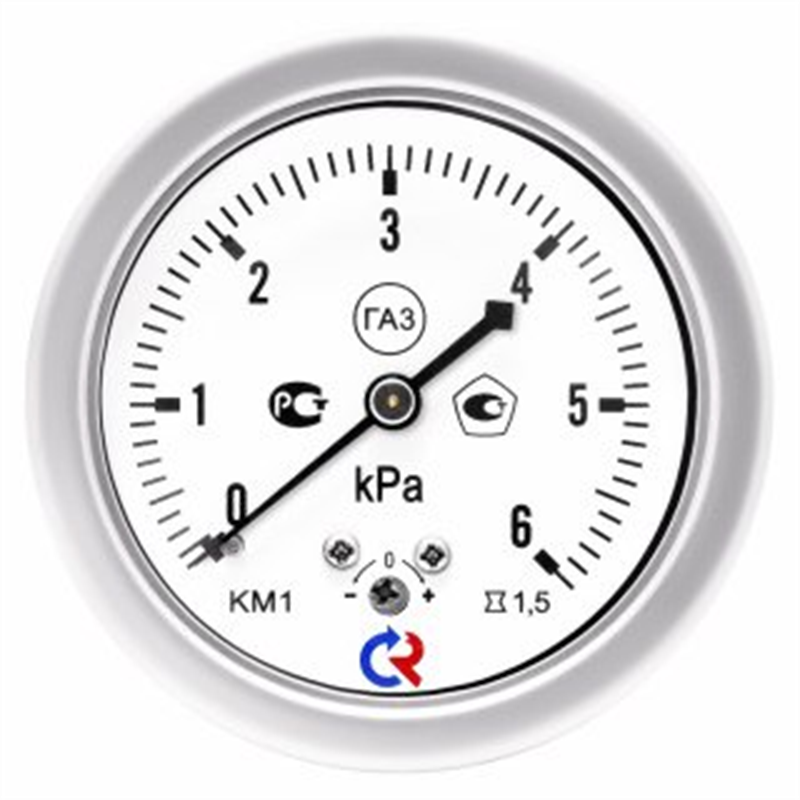

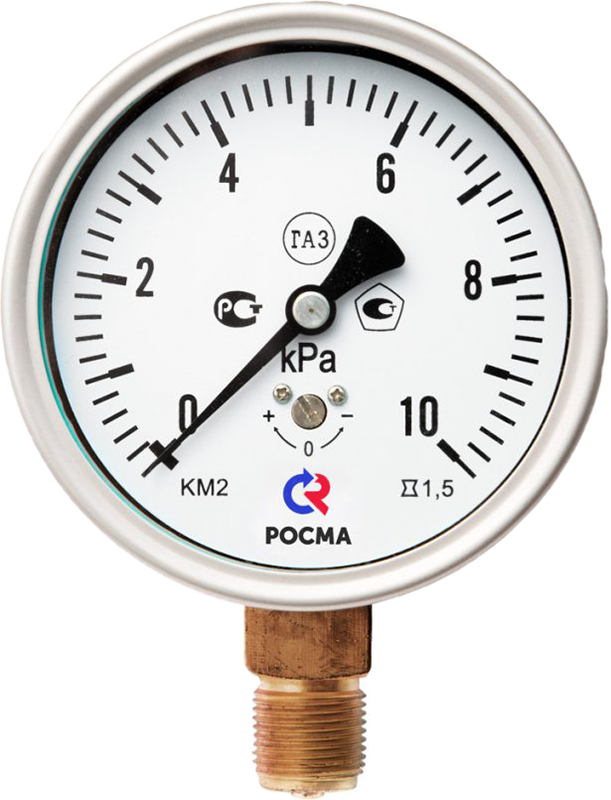

Манометр КМ низкого давления

Прибор для измерения избыточного давления сухих, газообразных сред, неагрессивных к медным сплавам

Область применения: газораспределение, котельное оборудование, медицинское оборудование, лабораторное оборудование
Рабочая температура: −65...+100°C
Диапазон измерения давления: 0...60 МПа
Класс точности: 1,5 или 2,5
Диаметр корпуса: 65...150 мм
Тип присоединения: радиальное или осевое
Резьба присоединения: G½", M12×1,5, M20×1,5
Применяется для измерения низкого давления

В закладки

от 2 095 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

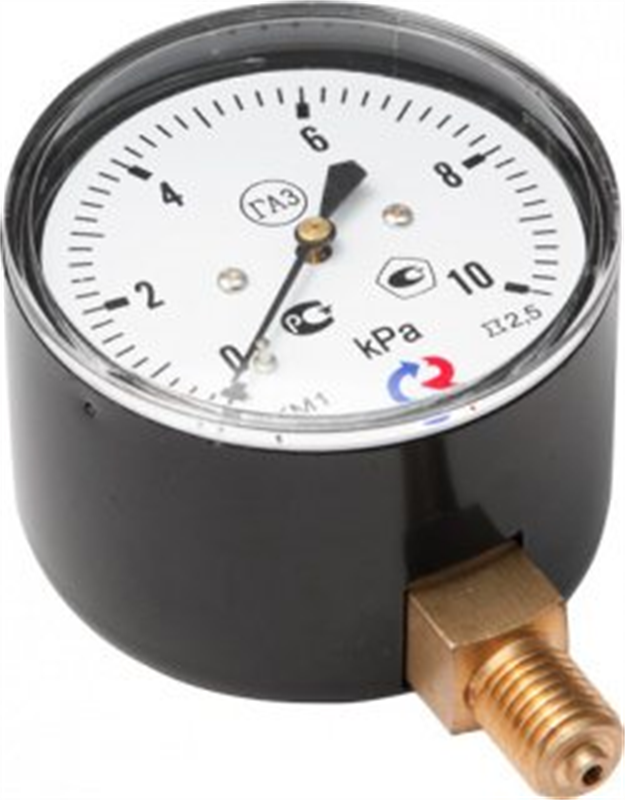

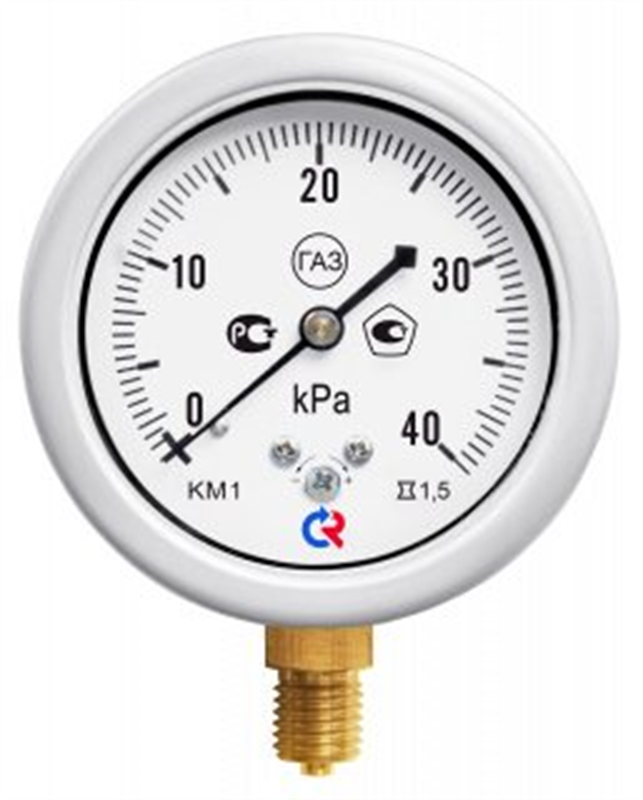

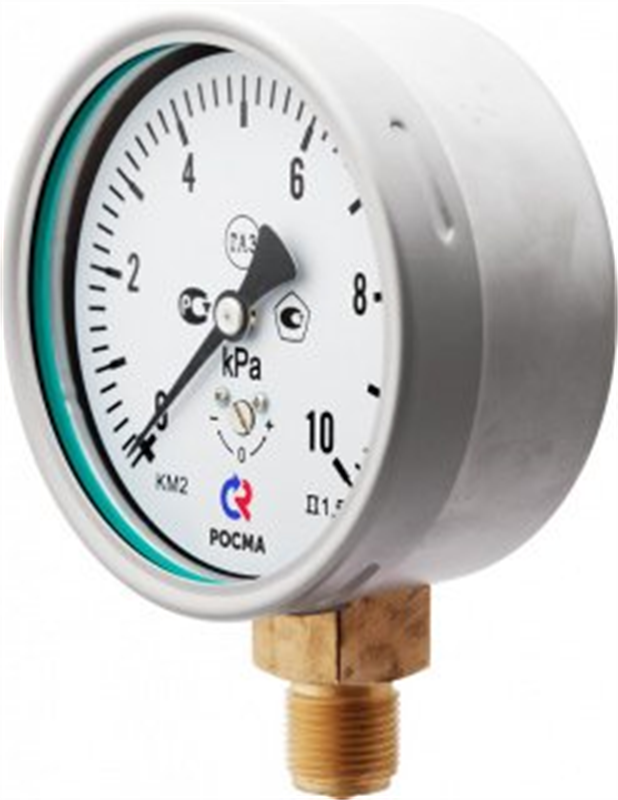

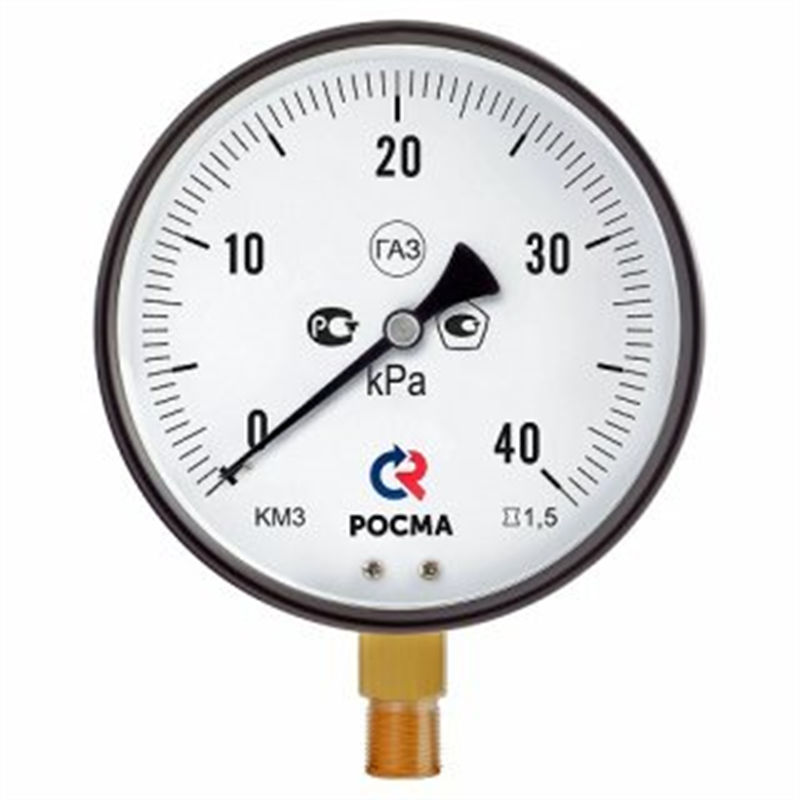

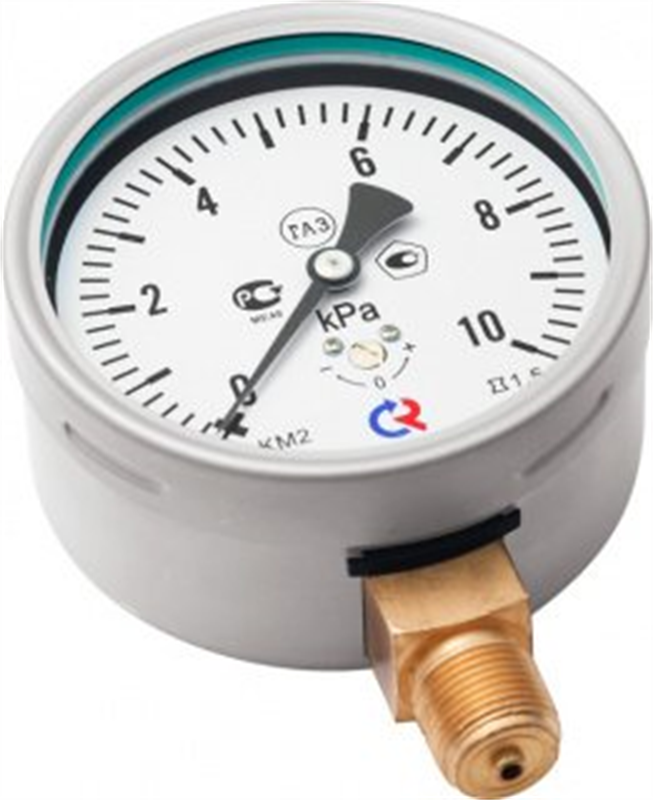

Напоромер (манометр КМ или манометр низкого давления) применяется для измерения избыточного давления сухих, газообразных сред, неагрессивных к медным сплавам.

Принцип действия газовых манометров низкого давления КМ основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку манометра.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	63 мм, 100 мм, 150 мм
Класс точности - Ø100, Ø150 - Ø63	1,5 1,5* / 2,5
Диапазон показаний давлений	0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы не должна превышать 100% шкалы, во избежание выхода прибора из строя
Диапазон рабочих температур - Окружающая среда - Измеряемая среда	−60…+60°C −65…+100°C
Корпус - Ø63 - Ø63 - Ø100 - Ø150	КМ-11 — IP40, сталь 10, цвет черный; КМ-12 — IP54, нержавеющая сталь 08Х18Н10 IP40, IP54 (под заказ), нержавеющая сталь 08Х18Н10 IP40, сталь 10, цвет черный
Кольцо - Ø63 - Ø100 - Ø150	нет / нержавеющая сталь 08Х18Н10, байонетное нержавеющая сталь 08Х18Н10, байонетное сталь 10, цвет черный
Чувствительный элемент	Металлическая мембранная коробка — медный сплав
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло - Ø100, Ø150 - Ø63	Минеральное Органическое, минеральное*
Штуцер	Медный сплав
Присоединение - Ø100, Ø150 - Ø63	радиальное радиальное, осевое
Резьба присоединения - Ø100, Ø150 - Ø63	G½" / M20×1,5 M12×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа C2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4212-002-4719015564-2008 ГОСТ 2405-88

* — для КМ-12.

** — для Ø100, Ø150.

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Исполнение	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
КМ-11	63	2,5	IP40	0…6 / 10 / 16 / 25 / 40 / 60	М12×1,5	радиальное
КМ-11	63	2,5	IP40	0…6 / 10 / 16 / 25 / 40 / 60	М12×1,5	осевое
КМ-12	63	1,5	IP54	0…6 / 10 / 16 / 25 / 40 / 60	М12×1,5	радиальное
КМ-12	63	1,5	IP54	0…6 / 10 / 16 / 25 / 40 / 60	М12×1,5	осевое
КМ-22	100	1,5	IP40	0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60	G½" / М20×1,5	радиальное
КМ-31	150	1,5	IP40	0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60	G½" / М20×1,5	радиальное

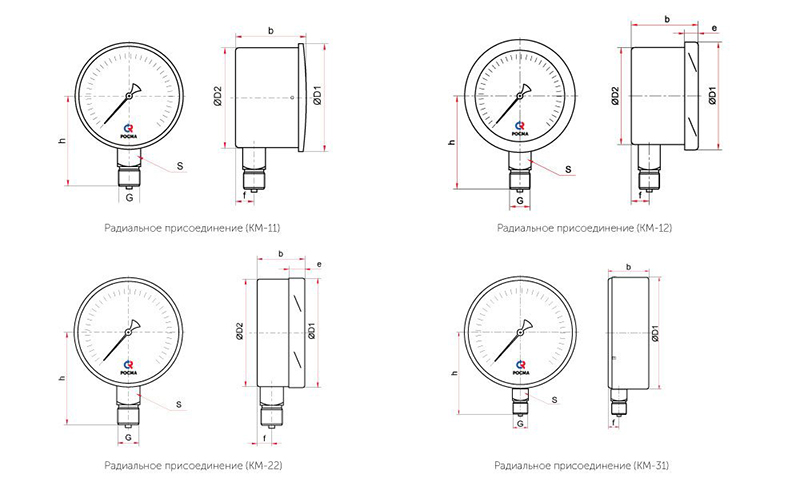

Габаритные размеры

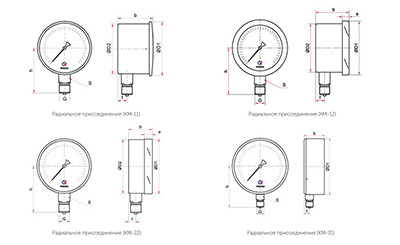

Радиальное присоединение

Тип	Ø, мм	D1, мм	D2, мм	b, мм	e, мм	h, мм	f, мм	S, мм	G	Вес, кг
КМ-11Р	63	67	66	45	-	57	10	14	M12×1,5	0,22
КМ-12Р	63	73	65	38	10	56	9	14	M12×1,5	0,20
КМ-22Р	100	101	99	51	18	90	16	22	G½ или M20×1,5	0,59
КМ-31Р	150	150	-	60	-	116	16	22	G½ или M20×1,5	1,07

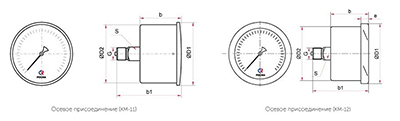

Габаритные размеры

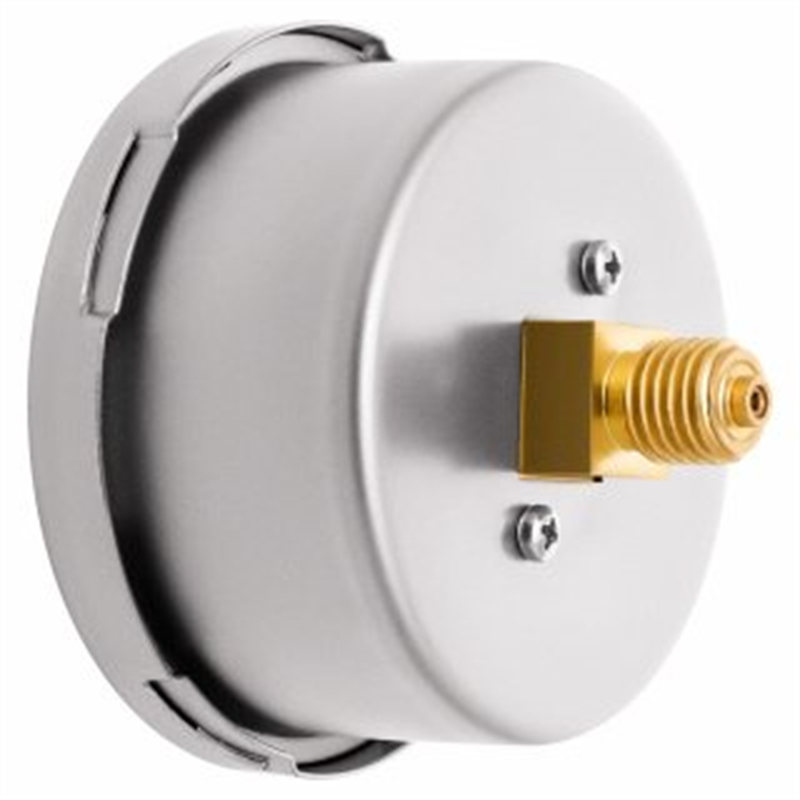

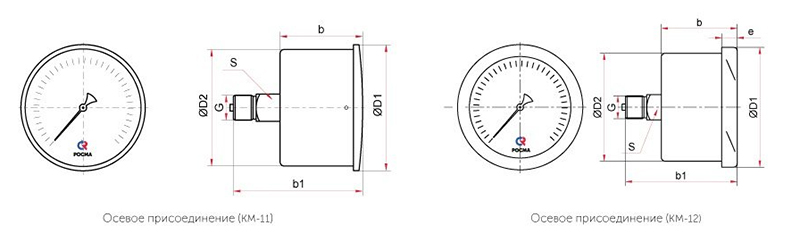

Осевое присоединение

Тип	Ø, мм	D1, мм	D2, мм	b, мм	e, мм	b1, мм	S, мм	G	Вес
КМ-11Т	63	65	65	46	-	71	14	M12×1,5	0,18
КМ-12Т	63	73	65	37	10	57	14	M12×1,5	0,18

Карта заказа
Тип	манометр	КМ
Тип	мановакуумметр	КМВ
Диаметр корпуса, мм
	63	1
	100	2
	150	3
Материал корпуса	сталь	1
Материал корпуса	нержавеющая сталь	2
Присоединение (расположение штуцера)	радиальное	Р
Присоединение (расположение штуцера)	осевое	Т
Диапазон показаний, кПа	КМ	0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
Диапазон показаний, кПа	КМВ	−1…1,5 / −1…3 −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5
Резьба присоединения	100, 150 мм	G½; М20×1,5
Резьба присоединения	63 мм	М12×1,5
Класс точности	100, 150 мм	1,5
Класс точности	63 мм	1,5 / 2,5
Степень защиты	IP40	–
Степень защиты	IP54	IP54

Пример обозначения:
КМ − 22Р. (0−10 кПа) G½. 1,5

Версия: 2022-12-21-ЛВС

Артикул	Модель	Шкала	Штуцер	Срок поставки	Стоимость
КМ-11 КМ-12 КМ-22 КМ-31	0…2,5 кПа 0…4 кПа 0…6 кПа 0…10 кПа 0…16 кПа 0…25 кПа 0…40 кПа 0…60 кПа	осевой M12х1,5 радиальный M12х1,5 радиальный G1/2 радиальный M20x1,5

Артикул	Модель	Модель	Шкала	Штуцер	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Модель	Шкала	Штуцер	Срок поставки	Стоимость
Q22444	КМ-31Р	КМ-31	0…10 кПа	радиальный G1/2	Со склада	6171 руб. – +

Артикул	Модель	Модель	Шкала	Штуцер	Срок поставки	Стоимость
Q22405	КМ-11Р	КМ-11	0…2,5 кПа	осевой M12х1,5	1...2 недели	2155 руб. – +
Q22421	КМ-11Р	КМ-11	0…2,5 кПа	радиальный M12х1,5	1...2 недели	2095 руб. – +
Q22407	КМ-11Р	КМ-11	0…4 кПа	осевой M12х1,5	1...2 недели	2155 руб. – +
Q22423	КМ-11Р	КМ-11	0…4 кПа	радиальный M12х1,5	1...2 недели	2095 руб. – +
Q22409	КМ-11Р	КМ-11	0…6 кПа	осевой M12х1,5	1...2 недели	2155 руб. – +
Q22425	КМ-11Р	КМ-11	0…6 кПа	радиальный M12х1,5	1...2 недели	2095 руб. – +
Q22411	КМ-11Р	КМ-11	0…10 кПа	осевой M12х1,5	1...2 недели	2155 руб. – +
Q22427	КМ-11Р	КМ-11	0…10 кПа	радиальный M12х1,5	1...2 недели	2095 руб. – +
Q22413	КМ-11Р	КМ-11	0…16 кПа	осевой M12х1,5	1...2 недели	2155 руб. – +
Q22429	КМ-11Р	КМ-11	0…16 кПа	радиальный M12х1,5	1...2 недели	2095 руб. – +
Q22415	КМ-11Р	КМ-11	0…25 кПа	осевой M12х1,5	1...2 недели	2155 руб. – +
Q22431	КМ-11Р	КМ-11	0…25 кПа	радиальный M12х1,5	1...2 недели	2095 руб. – +
Q22417	КМ-11Р	КМ-11	0…40 кПа	осевой M12х1,5	1...2 недели	2155 руб. – +
Q22433	КМ-11Р	КМ-11	0…40 кПа	радиальный M12х1,5	1...2 недели	2095 руб. – +
Q22419	КМ-11Р	КМ-11	0…60 кПа	осевой M12х1,5	1...2 недели	2155 руб. – +
Q22435	КМ-11Р	КМ-11	0…60 кПа	радиальный M12х1,5	1...2 недели	2095 руб. – +
Q22406	КМ-12Р	КМ-12	0…2,5 кПа	осевой M12х1,5	1...2 недели	2946 руб. – +
Q22422	КМ-12Р	КМ-12	0…2,5 кПа	радиальный M12х1,5	1...2 недели	2677 руб. – +
Q22408	КМ-12Р	КМ-12	0…4 кПа	осевой M12х1,5	1...2 недели	2946 руб. – +
Q22424	КМ-12Р	КМ-12	0…4 кПа	радиальный M12х1,5	1...2 недели	2677 руб. – +
Q22410	КМ-12Р	КМ-12	0…6 кПа	осевой M12х1,5	1...2 недели	2946 руб. – +
Q22426	КМ-12Р	КМ-12	0…6 кПа	радиальный M12х1,5	1...2 недели	2677 руб. – +
Q22412	КМ-12Р	КМ-12	0…10 кПа	осевой M12х1,5	1...2 недели	2946 руб. – +
Q22428	КМ-12Р	КМ-12	0…10 кПа	радиальный M12х1,5	1...2 недели	2677 руб. – +
Q22414	КМ-12Р	КМ-12	0…16 кПа	осевой M12х1,5	1...2 недели	2946 руб. – +
Q22430	КМ-12Р	КМ-12	0…16 кПа	радиальный M12х1,5	1...2 недели	2677 руб. – +
Q22416	КМ-12Р	КМ-12	0…25 кПа	осевой M12х1,5	1...2 недели	2946 руб. – +
Q22432	КМ-12Р	КМ-12	0…25 кПа	радиальный M12х1,5	1...2 недели	2677 руб. – +
Q22418	КМ-12Р	КМ-12	0…40 кПа	осевой M12х1,5	1...2 недели	2946 руб. – +
Q22434	КМ-12Р	КМ-12	0…40 кПа	радиальный M12х1,5	1...2 недели	2677 руб. – +
Q22420	КМ-12Р	КМ-12	0…60 кПа	осевой M12х1,5	1...2 недели	2946 руб. – +
Q22436	КМ-12Р	КМ-12	0…60 кПа	радиальный M12х1,5	1...2 недели	2677 руб. – +
Q22437	КМ-22Р	КМ-22	0…2,5 кПа	радиальный G1/2	1...2 недели	4475 руб. – +
Q22453	КМ-22Р	КМ-22	0…2,5 кПа	радиальный M20x1,5	1...2 недели	4475 руб. – +
Q22439	КМ-22Р	КМ-22	0…4 кПа	радиальный G1/2	1...2 недели	4475 руб. – +
Q22455	КМ-22Р	КМ-22	0…4 кПа	радиальный M20x1,5	1...2 недели	4475 руб. – +
Q22441	КМ-22Р	КМ-22	0…6 кПа	радиальный G1/2	1...2 недели	4475 руб. – +
Q22457	КМ-22Р	КМ-22	0…6 кПа	радиальный M20x1,5	1...2 недели	4475 руб. – +
Q22443	КМ-22Р	КМ-22	0…10 кПа	радиальный G1/2	1...2 недели	4475 руб. – +
Q22459	КМ-22Р	КМ-22	0…10 кПа	радиальный M20x1,5	1...2 недели	4475 руб. – +
Q22445	КМ-22Р	КМ-22	0…16 кПа	радиальный G1/2	1...2 недели	4475 руб. – +
Q22461	КМ-22Р	КМ-22	0…16 кПа	радиальный M20x1,5	1...2 недели	4475 руб. – +
Q22447	КМ-22Р	КМ-22	0…25 кПа	радиальный G1/2	1...2 недели	4475 руб. – +
Q22463	КМ-22Р	КМ-22	0…25 кПа	радиальный M20x1,5	1...2 недели	4475 руб. – +
Q22449	КМ-22Р	КМ-22	0…40 кПа	радиальный G1/2	1...2 недели	4475 руб. – +
Q22465	КМ-22Р	КМ-22	0…40 кПа	радиальный M20x1,5	1...2 недели	4475 руб. – +
Q22451	КМ-22Р	КМ-22	0…60 кПа	радиальный G1/2	1...2 недели	4475 руб. – +
Q22467	КМ-22Р	КМ-22	0…60 кПа	радиальный M20x1,5	1...2 недели	4475 руб. – +
Q22438	КМ-31Р	КМ-31	0…2,5 кПа	радиальный G1/2	1...2 недели	6171 руб. – +
Q22454	КМ-31Р	КМ-31	0…2,5 кПа	радиальный M20x1,5	1...2 недели	6171 руб. – +
Q22440	КМ-31Р	КМ-31	0…4 кПа	радиальный G1/2	1...2 недели	6171 руб. – +
Q22456	КМ-31Р	КМ-31	0…4 кПа	радиальный M20x1,5	1...2 недели	6171 руб. – +
Q22442	КМ-31Р	КМ-31	0…6 кПа	радиальный G1/2	1...2 недели	6171 руб. – +
Q22458	КМ-31Р	КМ-31	0…6 кПа	радиальный M20x1,5	1...2 недели	6171 руб. – +
Q22444	КМ-31Р	КМ-31	0…10 кПа	радиальный G1/2	Со склада	6171 руб. – +
Q22460	КМ-31Р	КМ-31	0…10 кПа	радиальный M20x1,5	1...2 недели	6171 руб. – +
Q22446	КМ-31Р	КМ-31	0…16 кПа	радиальный G1/2	1...2 недели	6171 руб. – +
Q22462	КМ-31Р	КМ-31	0…16 кПа	радиальный M20x1,5	1...2 недели	6171 руб. – +
Q22448	КМ-31Р	КМ-31	0…25 кПа	радиальный G1/2	1...2 недели	6171 руб. – +
Q22464	КМ-31Р	КМ-31	0…25 кПа	радиальный M20x1,5	1...2 недели	6171 руб. – +
Q22450	КМ-31Р	КМ-31	0…40 кПа	радиальный G1/2	1...2 недели	6171 руб. – +
Q22466	КМ-31Р	КМ-31	0…40 кПа	радиальный M20x1,5	1...2 недели	6171 руб. – +
Q22452	КМ-31Р	КМ-31	0…60 кПа	радиальный G1/2	1...2 недели	6171 руб. – +
Q22468	КМ-31Р	КМ-31	0…60 кПа	радиальный M20x1,5	1...2 недели	6171 руб. – +

Отзывы на этот товар пока отсутствуют.
