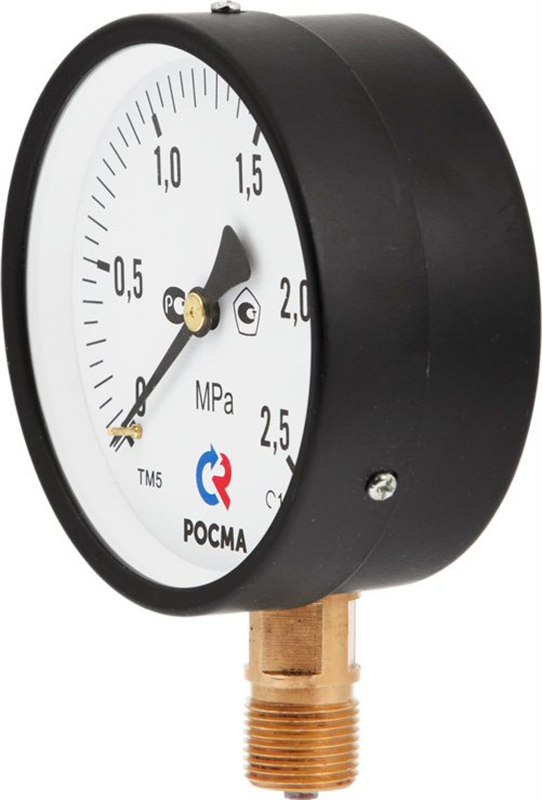

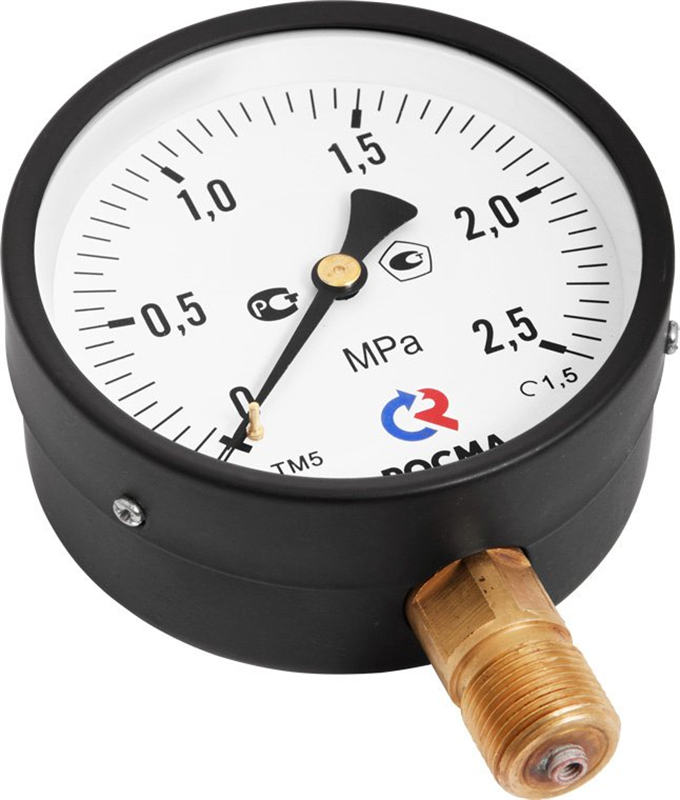

Манометр ТМ серии 510

Прибор для измерения избыточного давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до +100 °C

Область применения: метрологический контроль и надзор, теплоснабжение, водоснабжение, энергетика, машиностроение и другие отрасли промышленности
Рабочая температура: −60...+150°C
Диапазон показаний давления: 0...100 МПа
Класс точности: 1,5
Диаметр корпуса: 100 мм

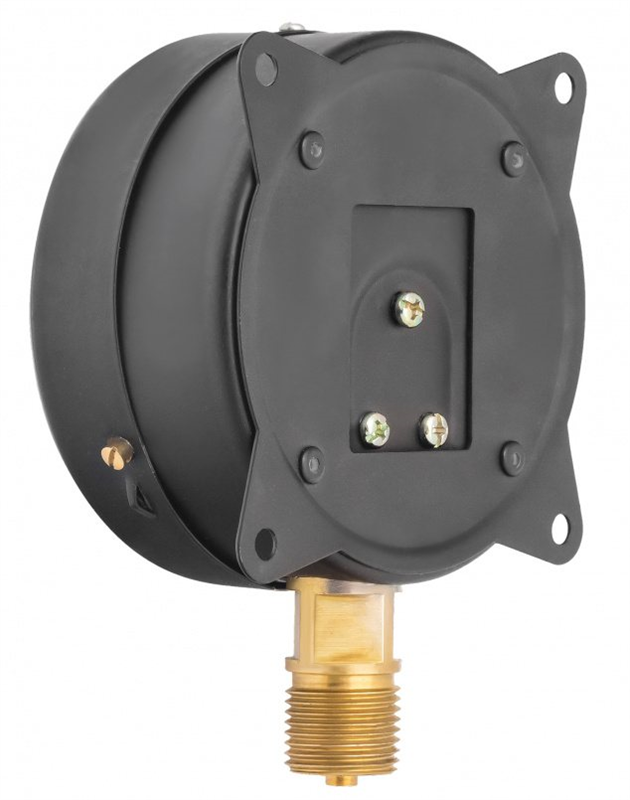

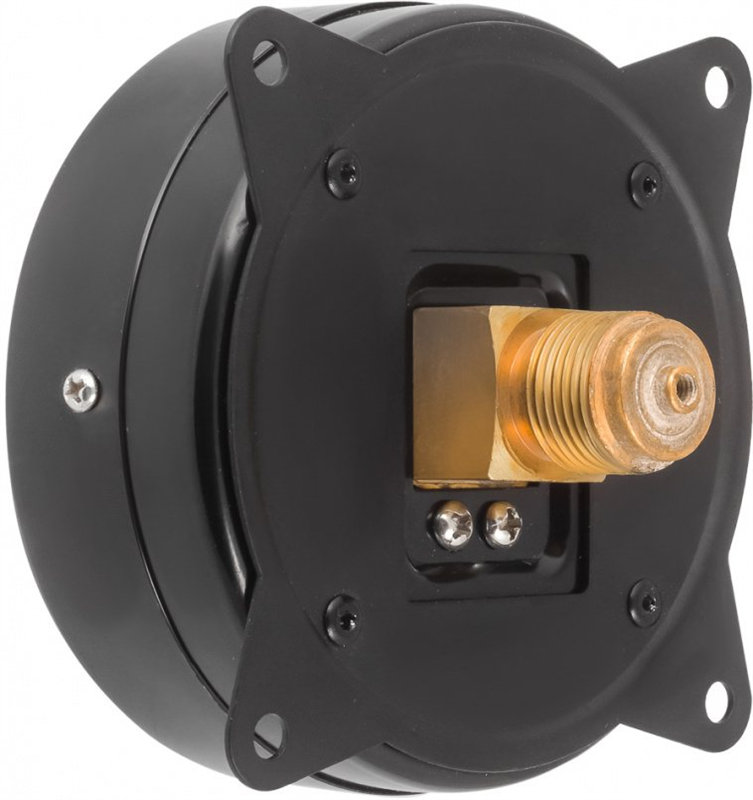

Тип присоединения: радиальное, осевое
Резьба присоединения: G½ / М20×1,5
Повышенная точность измерений
Корректировка нуля с помощью регулировочного винта

В закладки

от 1 045 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Манометры точных измерений применяются для измерения избыточного давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.
Манометр МТИ может быть использован в качестве рабочего эталона при поверке и калибровке средств измерения давления с соблюдением требований по соответствию классов точности образцового и поверяемого приборов.Технические характеристики:

Параметр	Значение
Диаметр корпуса	100 мм
Класс точности	1,5
Диапазон показаний давлений	0…0,06 МПа/ 0,1 МПа/ 0,16 МПа/ 0,25 МПа/ 0,4 МПа/ 0,6 МПа/ 1 МПа/ 1,6 МПа/ 2,5 МПа/ 4 МПа/ 6 МПа/ 10 МПа/16 МПа/ 25 МПа/ 40 МПа/ 60 МПа/ 100 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 110% шкалы
Диапазон рабочих температур - Окружающая среда - Измеряемая сред - При поверке	−60…+60°C −50…+150°C +23±5°C
Корпус	IP40, силумин, цвет черный
Кольцо	Сталь 10, цвет черный
Чувствительный элемент	Медный сплав (ВПИ до 6 МПа) Сталь 38ХМ (ВПИ от 10 МПа)
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Корректор нуля	На стекле
Штуцер	Медный сплав
Присоединение	Радиальное, осевое
Резьба присоединения	М20×1,5 (под заказ G½")
Межповерочный интервал	2 года
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-510	100	1,5	0…0,06	G½ / М20×1,5	радиальное
			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10		радиальное
					осевое
			0…16 / 25 / 40 / 60		радиальное
			0…16 / 25 / 40 / 60		осевое
			0…100		радиальное

Габаритные размеры

Карта заказа
Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	40	1
	50	2
	63	3
	100	5
	150, 160	6
Материал корпуса	сталь	1
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
	радиальное с передним фланцем	РКП
	радиальное с задним фланцем	РКТ
	осевое	Т
	осевое c передним фланцем	ТКП
	осевое с задним фланцем	ТКТ
	эксцентрическое	ТЭ
	эксцентрическое с передним фланцем	ТЭКП
	эксцентрическое с задним фланцем	ТЭКТ
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ТВ	−0,1…0
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения	Ø100, 150, 160	G½ / М20×1,5
	Ø50, 63	G¼ / М12×1,5
	Ø40	G⅛ / М10×1
Класс точности	Ø100, 150, 160	1,5
Класс точности	Ø40, 50, 63	2,5

Пример обозначения:
ТМ − 5 1 0 Р.00 (0−1 МПа) G½. 1,5

Версия: 2022-12-20-ЛВС

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
0…0,06МПа 0…0,1МПа 0…0,16МПа 0…0,25МПа 0…0,4МПа 0…0,6МПа 0…1МПа 0…1,6МПа 0…2,5МПа 0…4МПа 0…6МПа 0…10МПа 0…16МПа 0…25МПа 0…40МПа 0…60МПа 0…100МПа	G1/2 осевой G1/2 радиальный M20x1,5 радиальный M20x1,5 осевой

Артикул	Шкала	Штуцер	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
K15187	0…0,1МПа	M20x1,5 радиальный	Со склада	1045 руб. – +
K15174	0…0,6МПа	G1/2 радиальный	Со склада	1045 руб. – +
K15191	0…0,6МПа	M20x1,5 радиальный	Со склада	1045 руб. – +
K15175	0…1МПа	G1/2 радиальный	Со склада	1045 руб. – +
K15192	0…1МПа	M20x1,5 радиальный	Со склада	1045 руб. – +
K15197	0…10МПа	M20x1,5 радиальный	Со склада	1045 руб. – +

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
K15169	0…0,06МПа	G1/2 радиальный	1...2 недели	1451 руб. – +
K15186	0…0,06МПа	M20x1,5 радиальный	1...2 недели	1451 руб. – +
K15154	0…0,1МПа	G1/2 осевой	1...2 недели	1560 руб. – +
K15170	0…0,1МПа	G1/2 радиальный	1...2 недели	1045 руб. – +
K15187	0…0,1МПа	M20x1,5 радиальный	Со склада	1045 руб. – +
K15203	0…0,1МПа	M20x1,5 осевой	1...2 недели	1560 руб. – +
K15155	0…0,16МПа	G1/2 осевой	1...2 недели	1485 руб. – +
K15171	0…0,16МПа	G1/2 радиальный	1...2 недели	1045 руб. – +
K15188	0…0,16МПа	M20x1,5 радиальный	1...2 недели	1045 руб. – +
K15204	0…0,16МПа	M20x1,5 осевой	1...2 недели	1560 руб. – +
K15156	0…0,25МПа	G1/2 осевой	1...2 недели	1485 руб. – +
K15172	0…0,25МПа	G1/2 радиальный	1...2 недели	1045 руб. – +
K15189	0…0,25МПа	M20x1,5 радиальный	1...2 недели	1045 руб. – +
K15205	0…0,25МПа	M20x1,5 осевой	1...2 недели	1560 руб. – +
K15157	0…0,4МПа	G1/2 осевой	1...2 недели	1560 руб. – +
K15173	0…0,4МПа	G1/2 радиальный	1...2 недели	1045 руб. – +
K15190	0…0,4МПа	M20x1,5 радиальный	1...2 недели	1045 руб. – +
K15206	0…0,4МПа	M20x1,5 осевой	1...2 недели	1560 руб. – +
K15158	0…0,6МПа	G1/2 осевой	1...2 недели	1560 руб. – +
K15174	0…0,6МПа	G1/2 радиальный	Со склада	1045 руб. – +
K15191	0…0,6МПа	M20x1,5 радиальный	Со склада	1045 руб. – +
K15207	0…0,6МПа	M20x1,5 осевой	1...2 недели	1560 руб. – +
K15159	0…1МПа	G1/2 осевой	1...2 недели	1560 руб. – +
K15175	0…1МПа	G1/2 радиальный	Со склада	1045 руб. – +
K15192	0…1МПа	M20x1,5 радиальный	Со склада	1045 руб. – +
K15208	0…1МПа	M20x1,5 осевой	1...2 недели	1560 руб. – +
K15160	0…1,6МПа	G1/2 осевой	1...2 недели	1560 руб. – +
K15176	0…1,6МПа	G1/2 радиальный	1...2 недели	1045 руб. – +
K15193	0…1,6МПа	M20x1,5 радиальный	1...2 недели	1045 руб. – +
K15209	0…1,6МПа	M20x1,5 осевой	1...2 недели	1560 руб. – +
K15161	0…2,5МПа	G1/2 осевой	1...2 недели	1560 руб. – +
K15177	0…2,5МПа	G1/2 радиальный	1...2 недели	1045 руб. – +
K15194	0…2,5МПа	M20x1,5 радиальный	1...2 недели	1045 руб. – +
K15210	0…2,5МПа	M20x1,5 осевой	1...2 недели	1560 руб. – +
K15162	0…4МПа	G1/2 осевой	1...2 недели	1560 руб. – +
K15178	0…4МПа	G1/2 радиальный	1...2 недели	1045 руб. – +
K15195	0…4МПа	M20x1,5 радиальный	1...2 недели	1045 руб. – +
K15211	0…4МПа	M20x1,5 осевой	1...2 недели	1560 руб. – +
K15163	0…6МПа	G1/2 осевой	1...2 недели	1560 руб. – +
K15179	0…6МПа	G1/2 радиальный	1...2 недели	1045 руб. – +
K15196	0…6МПа	M20x1,5 радиальный	1...2 недели	1045 руб. – +
K15212	0…6МПа	M20x1,5 осевой	1...2 недели	1560 руб. – +
K15164	0…10МПа	G1/2 осевой	1...2 недели	1560 руб. – +
K15180	0…10МПа	G1/2 радиальный	1...2 недели	1045 руб. – +
K15197	0…10МПа	M20x1,5 радиальный	Со склада	1045 руб. – +
K15213	0…10МПа	M20x1,5 осевой	1...2 недели	1560 руб. – +
K15165	0…16МПа	G1/2 осевой	1...2 недели	1521 руб. – +
K15181	0…16МПа	G1/2 радиальный	1...2 недели	1085 руб. – +
K15198	0…16МПа	M20x1,5 радиальный	1...2 недели	1085 руб. – +
K15214	0…16МПа	M20x1,5 осевой	1...2 недели	1521 руб. – +
K15166	0…25МПа	G1/2 осевой	1...2 недели	1521 руб. – +
K15182	0…25МПа	G1/2 радиальный	1...2 недели	1085 руб. – +
K15199	0…25МПа	M20x1,5 радиальный	1...2 недели	1085 руб. – +
K15215	0…25МПа	M20x1,5 осевой	1...2 недели	1595 руб. – +
K15167	0…40МПа	G1/2 осевой	1...2 недели	1521 руб. – +
K15183	0…40МПа	G1/2 радиальный	1...2 недели	1085 руб. – +
K15200	0…40МПа	M20x1,5 радиальный	1...2 недели	1085 руб. – +
K15216	0…40МПа	M20x1,5 осевой	1...2 недели	1595 руб. – +
K15168	0…60МПа	G1/2 осевой	1...2 недели	1595 руб. – +
K15184	0…60МПа	G1/2 радиальный	1...2 недели	1085 руб. – +
K15201	0…60МПа	M20x1,5 радиальный	1...2 недели	1085 руб. – +
K15217	0…60МПа	M20x1,5 осевой	1...2 недели	1595 руб. – +
K15185	0…100МПа	G1/2 радиальный	1...2 недели	2679 руб. – +
K15202	0…100МПа	M20x1,5 радиальный	1...2 недели	2805 руб. – +
