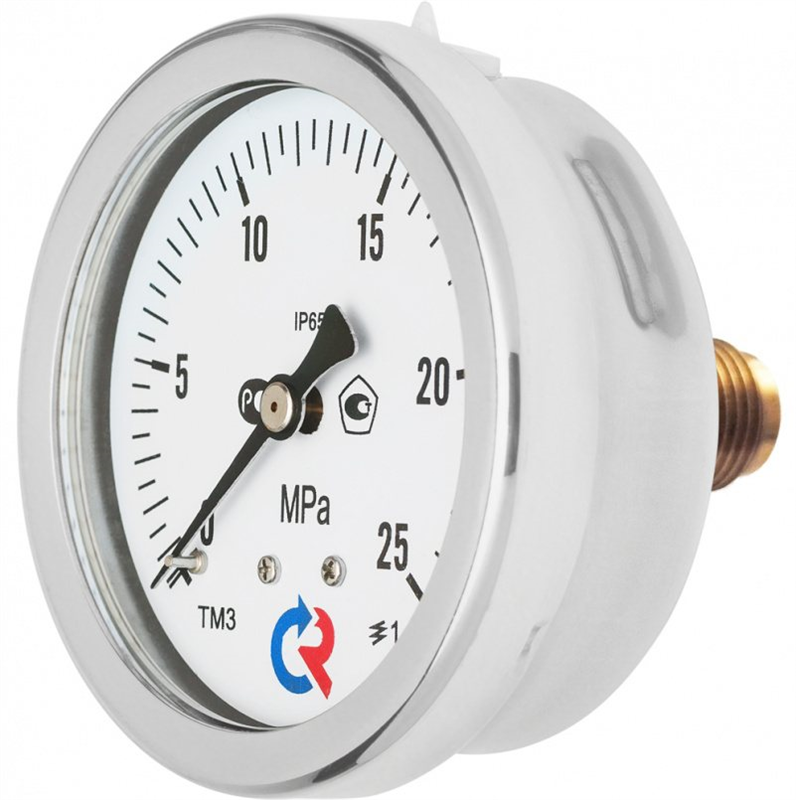

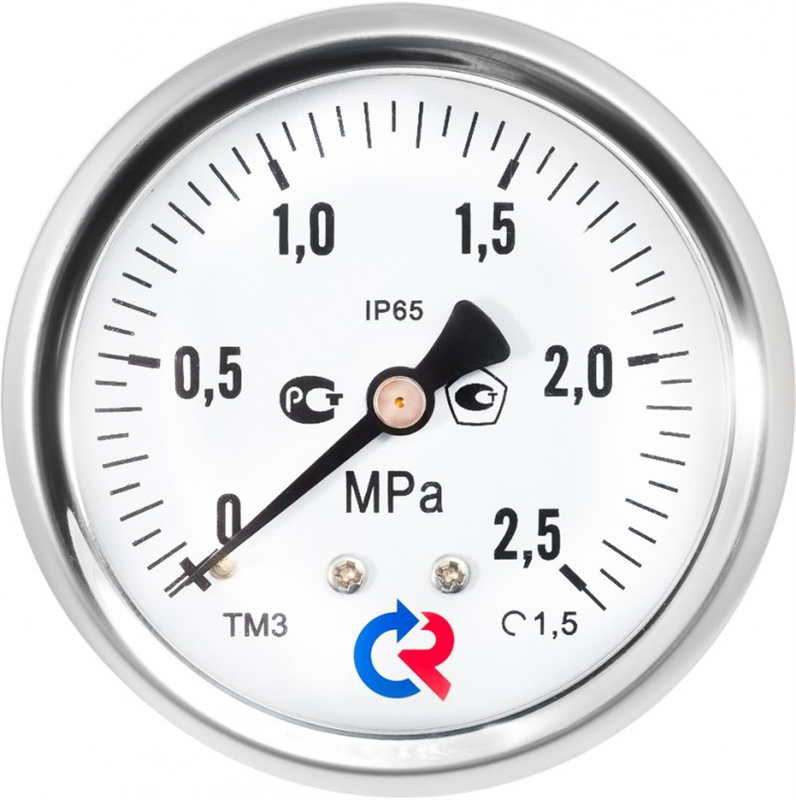

Манометр ТМ серии 320

Прибор ТМ-320 для измерения избыточного давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до +150 °C

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение
Рабочая температура: −60…+60°C
Диапазон показаний давления: 0...100 МПа
Класс точности: 1,5
Диаметр корпуса: 63 мм
Тип присоединения: радиальное, осевое, эксцентрическое
Резьба присоединения:G¼", M12×1,5
Повышенная виброустойчивость

В закладки

от 910 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Промышленный манометр ТМ-320 в корпусе из нержавеющей стали с возможностью гидрозаполнения (виброустойчивый). Применяется для измерения избыточного давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до +150°C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты прибора IP65.

При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить глицерином или силиконом

Прибор ТМ-320 поставляется "сухой" (готовый к гидрозаполнению) или заполненный глицерином (силиконом) по требованию заказчика. Температура окружающей среды при эксплуатации манометров с заполнением глицерином от −20 до +60°C, силиконом — от −60 до +60°C.Технические характеристики:

Параметр	Значение
Диаметр корпуса	63 мм
Класс точности	1,5
Диапазон показаний давлений	0...0,1 МПа / 0,16 МПа / 0,25 МПа / 0,4 МПа / 0,6 МПа / 1 МПа / 1,6 МПа / 2,5 МПа / 4 МПа / 6 МПа / 10 МПа / 16 МПа / 25 МПа / 40 МПа / 60 МПа / 100 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 110% шкалы
Диапазон рабочих температур - Окружающая среда: - без заполнения - с заполнением глицерином ПК-94 - с заполнением силиконом ПМС-50 - Измеряемая среда: - без заполнения - с заполнением глицерином ПК-94 - с заполнением силиконом ПМС-50	−60…+60°C −20…+60°C −60…+60°C −50…+150°C −20…+100°C −50…+150°C
Корпус	IP65, нержавеющая сталь 08Х18Н10
Кольцо - Ø100, Ø150 - Ø50, Ø63	Нержавеющая сталь 08Х18Н10 байонетное завальцованное
Чувствительный элемент	Медный сплав
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Органическое
Штуцер	Медный сплав
Присоединение	Радиальное Осевое Радиальное байонет Осевое байонет
Резьба присоединения	G¼, M12×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405–88

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-320	63	1,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G½ / М20×1,5	радиальное
					осевое
					радиальное байонет
					осевое байонет
			0…16 / 25 / 40 / 60		радиальное
					осевое
					радиальное байонет
					осевое байонет
			0…100		радиальное

Габаритные размеры

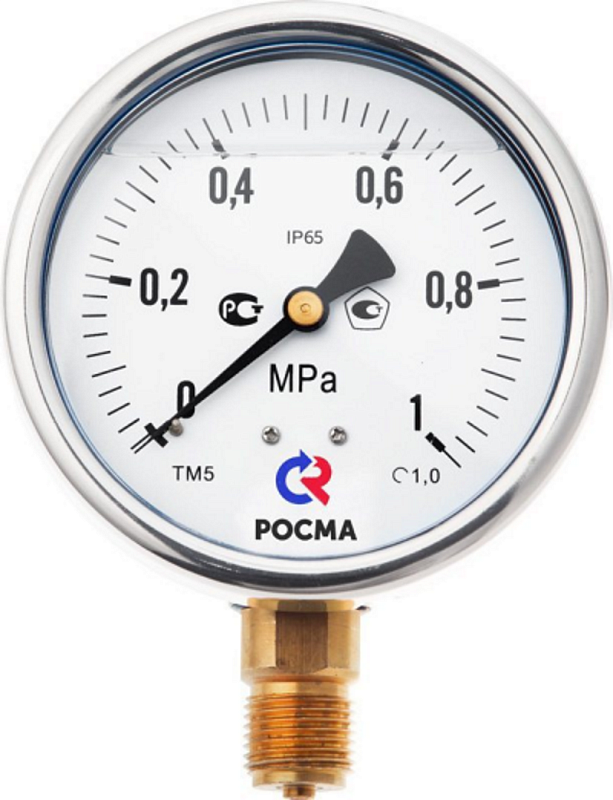

Радиальное присоединение

Габаритные размеры

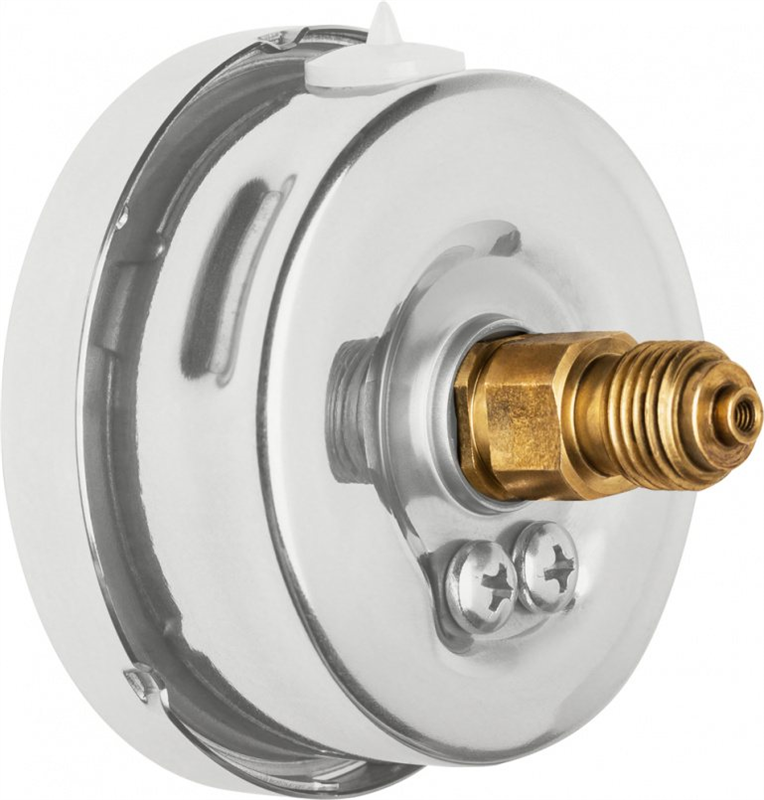

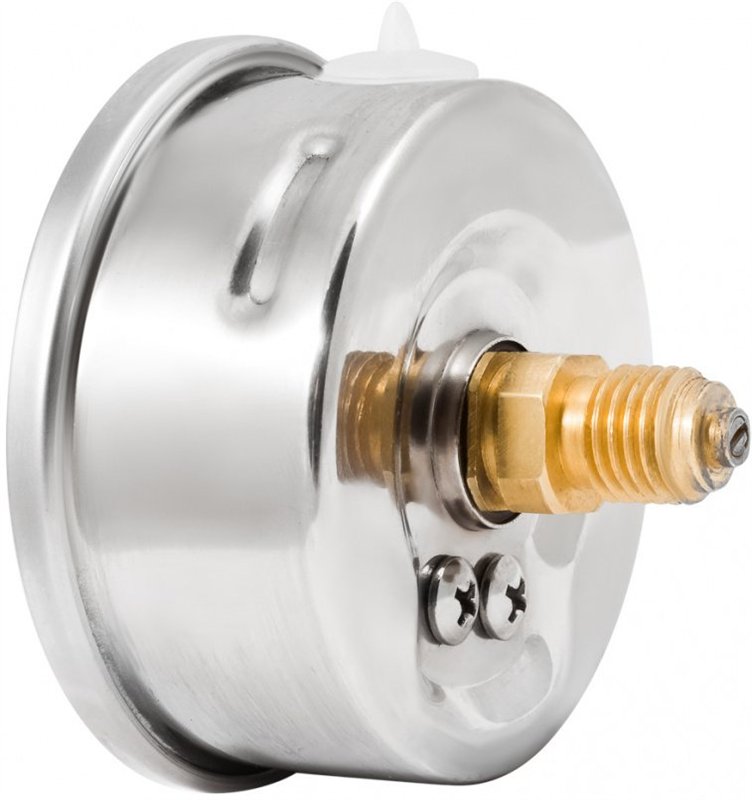

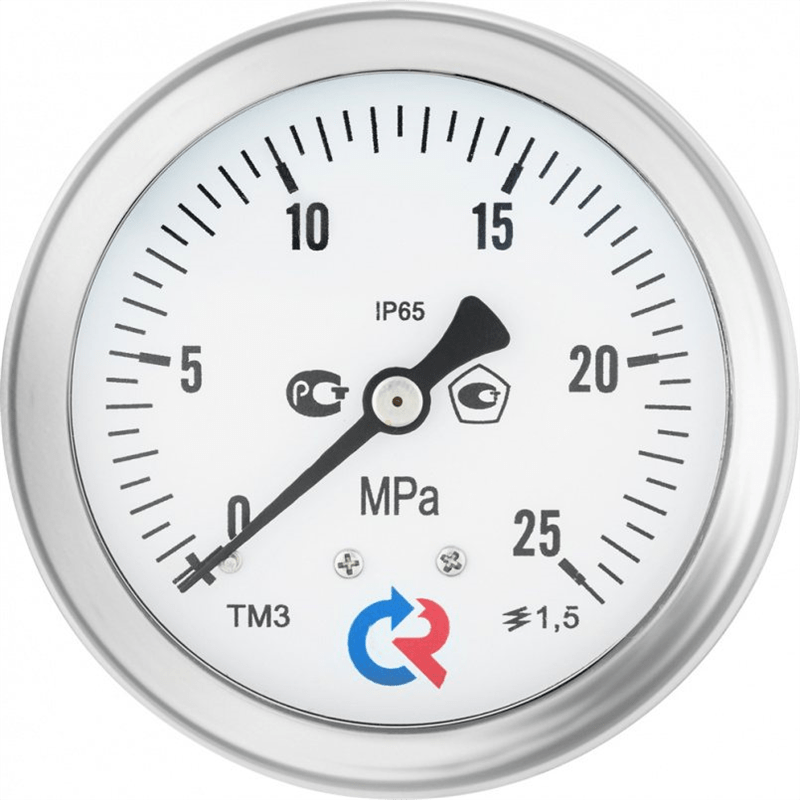

Осевое присоединение

Габаритные размеры

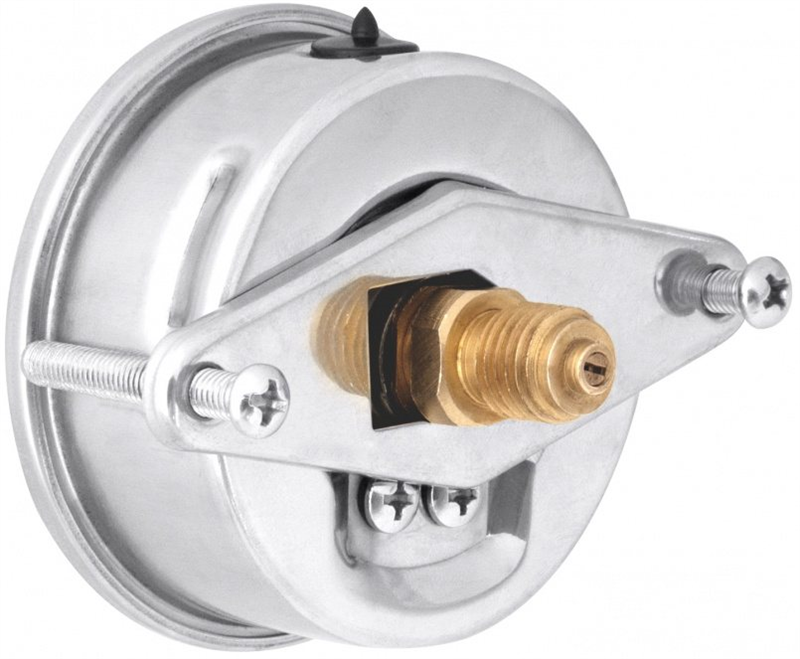

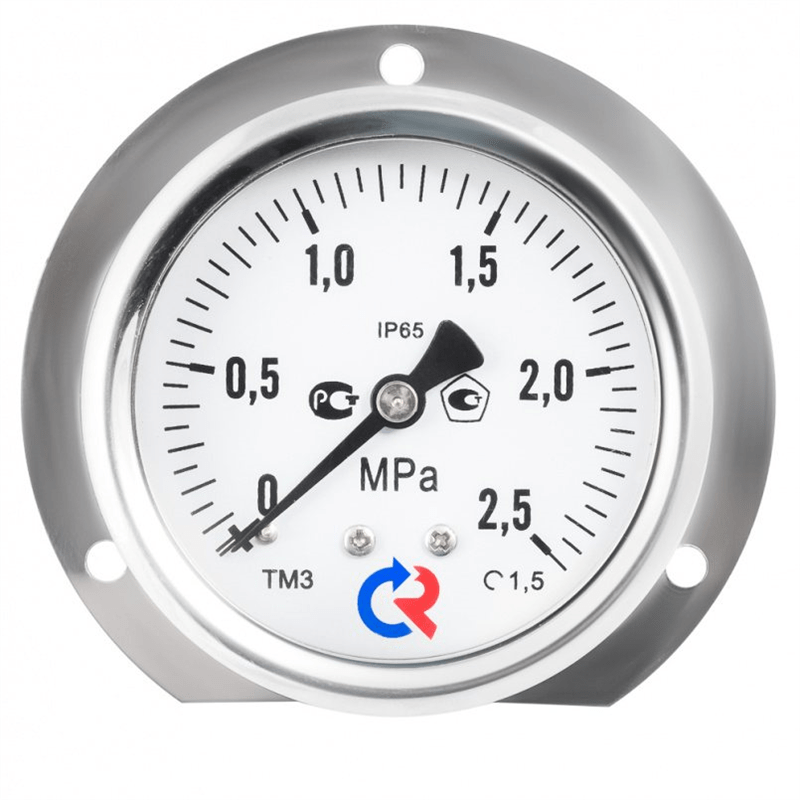

Осевое и эксцентрические присоединения с фланцем

Карта заказа
Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм
	50	2
	63	3
	100	5
	150, 160	6
Материал корпуса	нержавеющая сталь	2
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
	радиальное с задним фланцем	РКТ
	осевое	Т

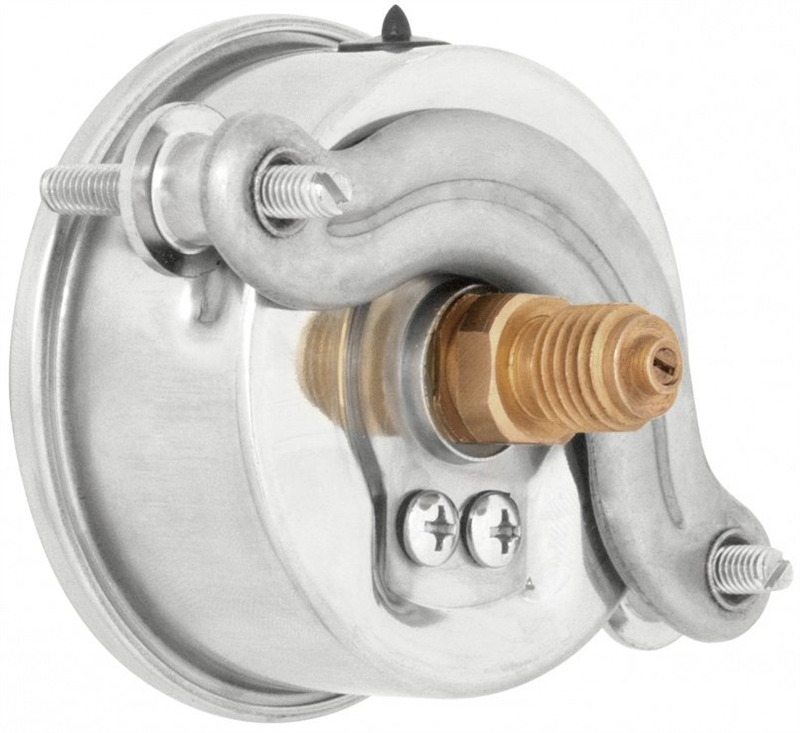

	осевое со скобой	ТС

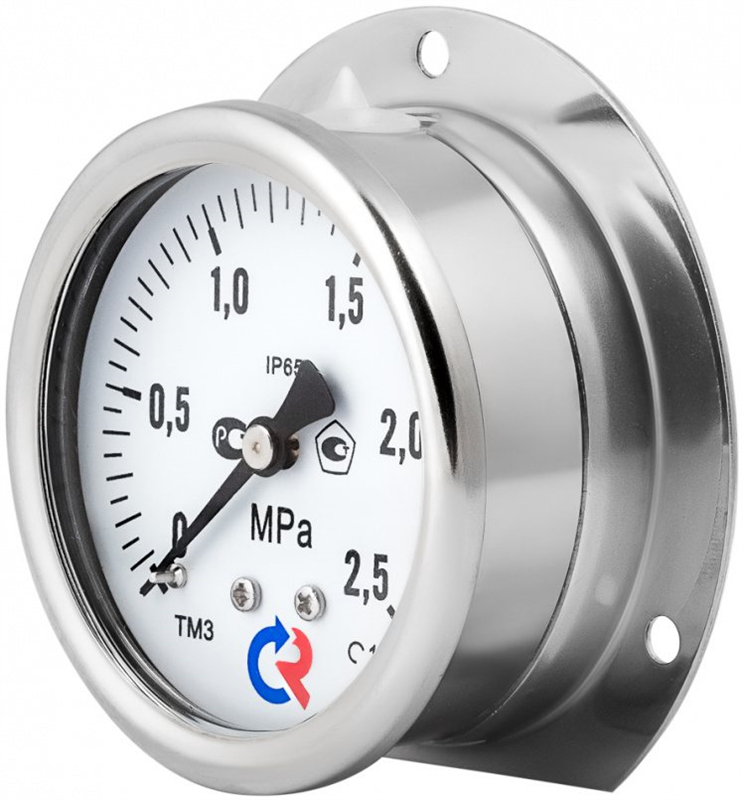

	осевое с передним фланцем	ТКП

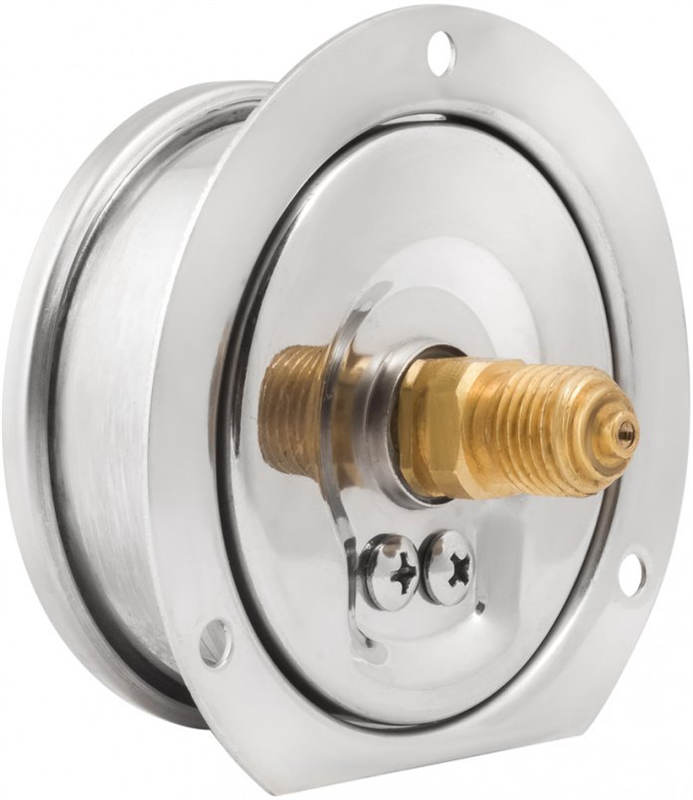

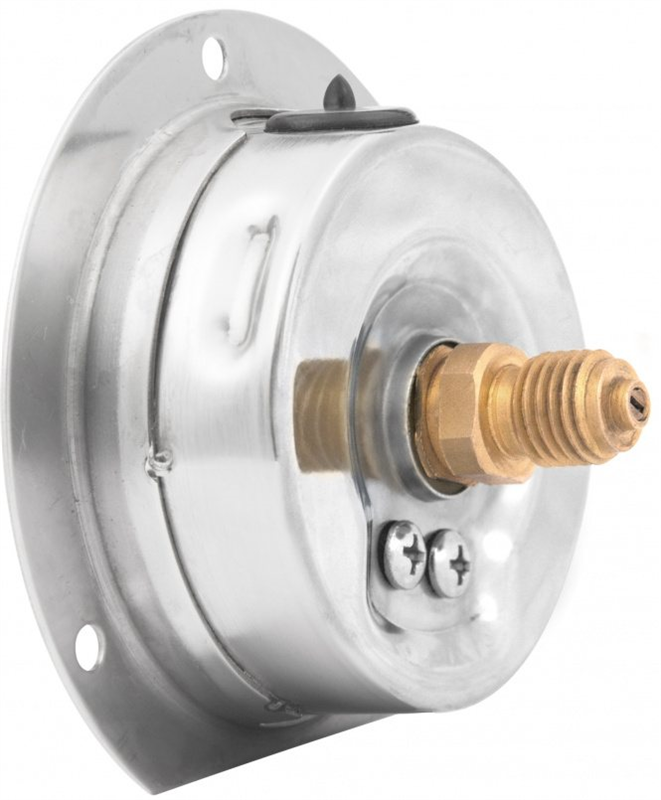

	осевое с задним фланцем	ТКТ
	эксцентрическое	ТЭ
	эксцентрическое со скобой	ТЭС
	эксцентрическое с передним фланцем	ТЭКП
	эксцентрическое с задним фланцем	ТЭКТ
Гидрозаполнение	нет	0
	глицерин	1
	силикон	2
Электроконтактная приставка	нет	0
Диапазон показаний, кПа	ТМ	0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ТВ	−0,1…0
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения	Ø100, 150, 160	G½; М20×1,5
	Ø63	G¼; М12×1,5
	Ø50	G¼
Класс точности	Ø100, 150, 160	1
	Ø63	1,5
	Ø50	2,5
Опция	Ø63	–
Опция	Ø63	Байонет

Пример обозначения:
ТМ − 5 2 0 Р.10 (0–1 МПа) G½. 1,0

Версия: 2022-12-21-ЛВС

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
0…0,1 МПа 0…0,16 МПа 0...0,25 МПа 0…0,4 МПа 0…0,6 МПа 0…1 МПа 0…1,6 МПа 0…2,5 МПа 0…4 МПа 0…6 МПа 0…10 МПа 0…16 МПа 0…25 МПа 0…40 МПа 0…60 МПа 0…100 МПа	G1/4, осевой M12х1,5, осевой G1/4, радиальный M12х1,5, радиальный G1/4, осевой байонет M12х1,5, осевой байонет G1/4, радиальный байонет M12х1,5, радиальный байонет

Артикул	Шкала	Штуцер	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
Q20748	0…0,1 МПа	G1/4, осевой	1...2 недели	1232 руб. – +
Q20749	0…0,16 МПа	G1/4, осевой	1...2 недели	1232 руб. – +
Q20750	0...0,25 МПа	G1/4, осевой	1...2 недели	1232 руб. – +
Q20751	0…0,4 МПа	G1/4, осевой	1...2 недели	1232 руб. – +
Q20752	0…0,6 МПа	G1/4, осевой	1...2 недели	1232 руб. – +
Q20753	0…1 МПа	G1/4, осевой	1...2 недели	1232 руб. – +
Q20754	0…1,6 МПа	G1/4, осевой	1...2 недели	1232 руб. – +
Q20755	0…2,5 МПа	G1/4, осевой	1...2 недели	1232 руб. – +
Q20756	0…4 МПа	G1/4, осевой	1...2 недели	1232 руб. – +
Q20757	0…6 МПа	G1/4, осевой	1...2 недели	1232 руб. – +
Q20758	0…10 МПа	G1/4, осевой	1...2 недели	1232 руб. – +
Q20759	0…16 МПа	G1/4, осевой	1...2 недели	1254 руб. – +
Q20760	0…25 МПа	G1/4, осевой	1...2 недели	1254 руб. – +
Q20761	0…40 МПа	G1/4, осевой	1...2 недели	1254 руб. – +
Q20762	0…60 МПа	G1/4, осевой	1...2 недели	1254 руб. – +
Q20763	0…0,1 МПа	M12х1,5, осевой	1...2 недели	1232 руб. – +
Q20764	0…0,16 МПа	M12х1,5, осевой	1...2 недели	1232 руб. – +
Q20765	0...0,25 МПа	M12х1,5, осевой	1...2 недели	1232 руб. – +
Q20766	0…0,4 МПа	M12х1,5, осевой	1...2 недели	1232 руб. – +
Q20767	0…0,6 МПа	M12х1,5, осевой	1...2 недели	1232 руб. – +
Q20768	0…1 МПа	M12х1,5, осевой	1...2 недели	1232 руб. – +
Q20769	0…1,6 МПа	M12х1,5, осевой	1...2 недели	1232 руб. – +
Q20770	0…2,5 МПа	M12х1,5, осевой	1...2 недели	1232 руб. – +
Q20771	0…4 МПа	M12х1,5, осевой	1...2 недели	1232 руб. – +
Q20772	0…6 МПа	M12х1,5, осевой	1...2 недели	1232 руб. – +
Q20773	0…10 МПа	M12х1,5, осевой	1...2 недели	1232 руб. – +
Q20774	0…16 МПа	M12х1,5, осевой	1...2 недели	1254 руб. – +
Q20775	0…25 МПа	M12х1,5, осевой	1...2 недели	1254 руб. – +
Q20776	0…40 МПа	M12х1,5, осевой	1...2 недели	1254 руб. – +
Q20777	0…60 МПа	M12х1,5, осевой	1...2 недели	1254 руб. – +
Q20778	0…0,1 МПа	G1/4, радиальный	1...2 недели	910 руб. – +
Q20779	0…0,16 МПа	G1/4, радиальный	1...2 недели	910 руб. – +
Q20780	0...0,25 МПа	G1/4, радиальный	1...2 недели	910 руб. – +
Q20781	0…0,4 МПа	G1/4, радиальный	1...2 недели	910 руб. – +
Q20782	0…0,6 МПа	G1/4, радиальный	1...2 недели	910 руб. – +
Q20783	0…1 МПа	G1/4, радиальный	1...2 недели	910 руб. – +
Q20784	0…1,6 МПа	G1/4, радиальный	1...2 недели	910 руб. – +
Q20785	0…2,5 МПа	G1/4, радиальный	1...2 недели	910 руб. – +
Q20786	0…4 МПа	G1/4, радиальный	1...2 недели	910 руб. – +
Q20787	0…6 МПа	G1/4, радиальный	1...2 недели	910 руб. – +
Q20788	0…10 МПа	G1/4, радиальный	1...2 недели	910 руб. – +
Q20789	0…16 МПа	G1/4, радиальный	1...2 недели	1053 руб. – +
Q20790	0…25 МПа	G1/4, радиальный	1...2 недели	1053 руб. – +
Q20791	0…40 МПа	G1/4, радиальный	1...2 недели	1053 руб. – +
Q20792	0…60 МПа	G1/4, радиальный	1...2 недели	1053 руб. – +
Q20793	0…100 МПа	G1/4, радиальный	1...2 недели	2262 руб. – +
Q20794	0…0,1 МПа	M12х1,5, радиальный	1...2 недели	910 руб. – +
Q20795	0…0,16 МПа	M12х1,5, радиальный	1...2 недели	910 руб. – +
Q20796	0...0,25 МПа	M12х1,5, радиальный	1...2 недели	910 руб. – +
Q20797	0…0,4 МПа	M12х1,5, радиальный	1...2 недели	910 руб. – +
Q20798	0…0,6 МПа	M12х1,5, радиальный	1...2 недели	910 руб. – +
Q20799	0…1 МПа	M12х1,5, радиальный	1...2 недели	910 руб. – +
Q20800	0…1,6 МПа	M12х1,5, радиальный	1...2 недели	910 руб. – +
Q20801	0…2,5 МПа	M12х1,5, радиальный	1...2 недели	910 руб. – +
Q20802	0…4 МПа	M12х1,5, радиальный	1...2 недели	910 руб. – +
Q20803	0…6 МПа	M12х1,5, радиальный	1...2 недели	910 руб. – +
Q20804	0…10 МПа	M12х1,5, радиальный	1...2 недели	910 руб. – +
Q20805	0…16 МПа	M12х1,5, радиальный	1...2 недели	1053 руб. – +
Q20806	0…25 МПа	M12х1,5, радиальный	1...2 недели	1053 руб. – +
Q20807	0…40 МПа	M12х1,5, радиальный	1...2 недели	1053 руб. – +
Q20808	0…60 МПа	M12х1,5, радиальный	1...2 недели	1053 руб. – +
Q20809	0…100 МПа	M12х1,5, радиальный	1...2 недели	2262 руб. – +
Q20810	0…0,1 МПа	G1/4, осевой байонет	1...2 недели	1333 руб. – +
Q20811	0…0,16 МПа	G1/4, осевой байонет	1...2 недели	1333 руб. – +
Q20812	0...0,25 МПа	G1/4, осевой байонет	1...2 недели	1333 руб. – +
Q20813	0…0,4 МПа	G1/4, осевой байонет	1...2 недели	1333 руб. – +
Q20814	0…0,6 МПа	G1/4, осевой байонет	1...2 недели	1333 руб. – +
Q20815	0…1 МПа	G1/4, осевой байонет	1...2 недели	1333 руб. – +
Q20816	0…1,6 МПа	G1/4, осевой байонет	1...2 недели	1333 руб. – +
Q20817	0…2,5 МПа	G1/4, осевой байонет	1...2 недели	1333 руб. – +
Q20818	0…4 МПа	G1/4, осевой байонет	1...2 недели	1333 руб. – +
Q20819	0…6 МПа	G1/4, осевой байонет	1...2 недели	1333 руб. – +
Q20820	0…10 МПа	G1/4, осевой байонет	1...2 недели	1333 руб. – +
Q20821	0…16 МПа	G1/4, осевой байонет	1...2 недели	1357 руб. – +
Q20822	0…25 МПа	G1/4, осевой байонет	1...2 недели	1357 руб. – +
Q20823	0…40 МПа	G1/4, осевой байонет	1...2 недели	1357 руб. – +
Q20824	0…60 МПа	G1/4, осевой байонет	1...2 недели	1357 руб. – +
Q20825	0…0,1 МПа	M12х1,5, осевой байонет	1...2 недели	1333 руб. – +
Q20826	0…0,16 МПа	M12х1,5, осевой байонет	1...2 недели	1333 руб. – +
Q20827	0...0,25 МПа	M12х1,5, осевой байонет	1...2 недели	1333 руб. – +
Q20828	0…0,4 МПа	M12х1,5, осевой байонет	1...2 недели	1333 руб. – +
Q20829	0…0,6 МПа	M12х1,5, осевой байонет	1...2 недели	1333 руб. – +
Q20830	0…1 МПа	M12х1,5, осевой байонет	1...2 недели	1333 руб. – +
Q20831	0…1,6 МПа	M12х1,5, осевой байонет	1...2 недели	1333 руб. – +
Q20832	0…2,5 МПа	M12х1,5, осевой байонет	1...2 недели	1333 руб. – +
Q20833	0…4 МПа	M12х1,5, осевой байонет	1...2 недели	1333 руб. – +
Q20834	0…6 МПа	M12х1,5, осевой байонет	1...2 недели	1333 руб. – +
Q20835	0…10 МПа	M12х1,5, осевой байонет	1...2 недели	1333 руб. – +
Q20836	0…16 МПа	M12х1,5, осевой байонет	1...2 недели	1357 руб. – +
Q20837	0…25 МПа	M12х1,5, осевой байонет	1...2 недели	1357 руб. – +
Q20838	0…40 МПа	M12х1,5, осевой байонет	1...2 недели	1357 руб. – +
Q20839	0…60 МПа	M12х1,5, осевой байонет	1...2 недели	1357 руб. – +
Q20840	0…0,1 МПа	G1/4, радиальный байонет	1...2 недели	1274 руб. – +
Q20841	0…0,16 МПа	G1/4, радиальный байонет	1...2 недели	1274 руб. – +
Q20842	0...0,25 МПа	G1/4, радиальный байонет	1...2 недели	1274 руб. – +
Q20843	0…0,4 МПа	G1/4, радиальный байонет	1...2 недели	1274 руб. – +
Q20844	0…0,6 МПа	G1/4, радиальный байонет	1...2 недели	1274 руб. – +
Q20845	0…1 МПа	G1/4, радиальный байонет	1...2 недели	1274 руб. – +
Q20846	0…1,6 МПа	G1/4, радиальный байонет	1...2 недели	1274 руб. – +
Q20847	0…2,5 МПа	G1/4, радиальный байонет	1...2 недели	1274 руб. – +
Q20848	0…4 МПа	G1/4, радиальный байонет	1...2 недели	1274 руб. – +
Q20849	0…6 МПа	G1/4, радиальный байонет	1...2 недели	1274 руб. – +
Q20850	0…10 МПа	G1/4, радиальный байонет	1...2 недели	1274 руб. – +
Q20851	0…16 МПа	G1/4, радиальный байонет	1...2 недели	1298 руб. – +
Q20852	0…25 МПа	G1/4, радиальный байонет	1...2 недели	1298 руб. – +
Q20853	0…40 МПа	G1/4, радиальный байонет	1...2 недели	1298 руб. – +
Q20854	0…60 МПа	G1/4, радиальный байонет	1...2 недели	1298 руб. – +
Q20855	0…0,1 МПа	M12х1,5, радиальный байонет	1...2 недели	1274 руб. – +
Q20856	0…0,16 МПа	M12х1,5, радиальный байонет	1...2 недели	1274 руб. – +
Q20857	0...0,25 МПа	M12х1,5, радиальный байонет	1...2 недели	1274 руб. – +
Q20858	0…0,4 МПа	M12х1,5, радиальный байонет	1...2 недели	1274 руб. – +
Q20859	0…0,6 МПа	M12х1,5, радиальный байонет	1...2 недели	1274 руб. – +
Q20860	0…1 МПа	M12х1,5, радиальный байонет	1...2 недели	1274 руб. – +
Q20861	0…1,6 МПа	M12х1,5, радиальный байонет	1...2 недели	1274 руб. – +
Q20862	0…2,5 МПа	M12х1,5, радиальный байонет	1...2 недели	1274 руб. – +
Q20863	0…4 МПа	M12х1,5, радиальный байонет	1...2 недели	1274 руб. – +
Q20864	0…6 МПа	M12х1,5, радиальный байонет	1...2 недели	1274 руб. – +
Q20865	0…10 МПа	M12х1,5, радиальный байонет	1...2 недели	1274 руб. – +
Q20866	0…16 МПа	M12х1,5, радиальный байонет	1...2 недели	1298 руб. – +
Q20867	0…25 МПа	M12х1,5, радиальный байонет	1...2 недели	1298 руб. – +
Q20868	0…40 МПа	M12х1,5, радиальный байонет	1...2 недели	1298 руб. – +
Q20869	0…60 МПа	M12х1,5, радиальный байонет	1...2 недели	1298 руб. – +
