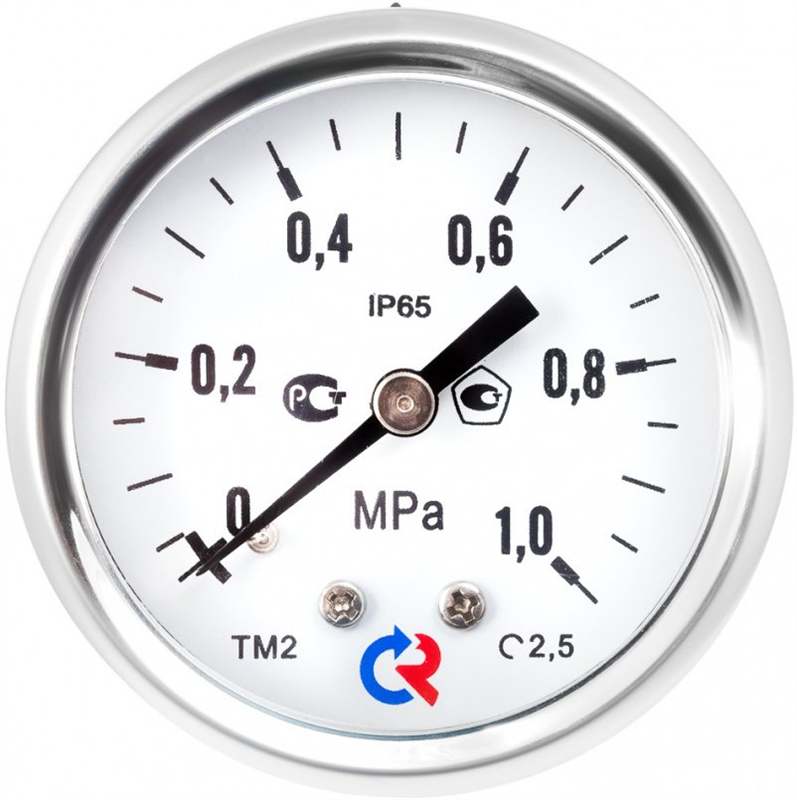

Манометр ТМ серии 221 (коррозионностойкие виброустойчивые)

Прибор ТМ-221 для измерения избыточного давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до +200 °C

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение
Рабочая температура: −60…+200°C
Диапазон показаний давления: 0...6 МПа
Класс точности: 2,5
Диаметр корпуса: 50 мм
Тип присоединения: радиальное, осевое
Резьба присоединения: G¼, М12×1,5
Повышенная виброустойчивость
Повышенная коррозиестойкость

В закладки

от 2 201 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Манометр ТМ-221 коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения избыточного давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до +200°C. Манометры ТМ-221 могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборов IP65. Может использоваться в сборе с разделителем сред. При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом. Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.

При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить глицерином или силиконом

Прибор ТМ-221 поставляется "сухой" (готовый к гидрозаполнению) или заполненный глицерином (силиконом) по требованию заказчика. Температура окружающей среды при эксплуатации манометров с заполнением глицерином от −20 до +60°C, силиконом — от −60 до +60°C.Технические характеристики:

Параметр	Значение
Диаметр корпуса	50 мм
Класс точности	2,5
Диапазон показаний давлений	0…0,25 МПа / 0,4 МПа / 0,6 МПа / 1 МПа / 1,6 МПа / 2,5 МПа / 4 МПа / 6 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 110% шкалы
Диапазон рабочих температур - Окружающая среда: - без заполнения - с заполнением глицерином ПК-94 - с заполнением силиконом ПМС-50 - Измеряемая среда: - без заполнения - с заполнением глицерином ПК-94 - с заполнением силиконом ПМС-50	−60…+60°C −20…+60°C −60…+60°C −60…+200°C −20…+100°C −60…+150°C
Корпус	IP65, нержавеющая сталь 08Х17Н13М2
Кольцо	Нержавеющая сталь 08Х17Н13М2
Чувствительный элемент	Нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм	Нержавеющая сталь 08Х17Н13М2
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Органическое
Присоединение	Радиальное Осевое
Резьба присоединения	G¼, М12×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405–88

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-221	50	2,5	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12×1,5	радиальное
			0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12×1,5	осевое
			0…16 / 25 / 40	G¼ / М12×1,5	радиальное
			0…16 / 25 / 40	G¼ / М12×1,5	осевое

Габаритные размеры

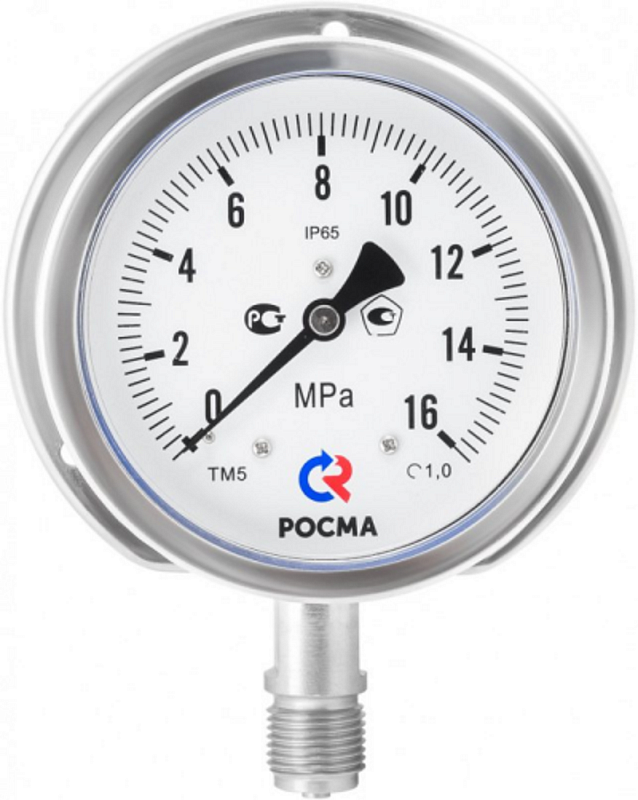

Радиальное присоединение

Габаритные размеры

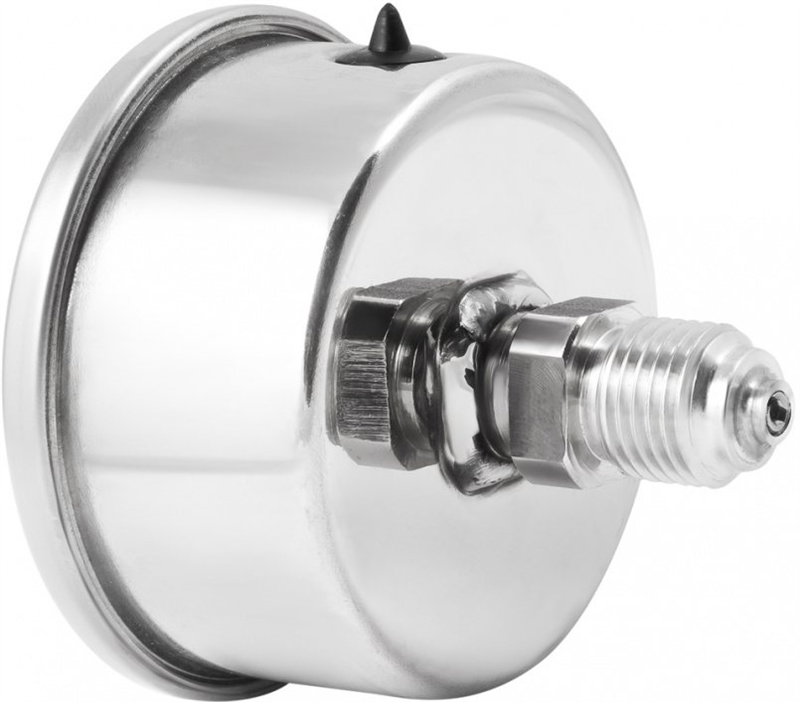

Осевое

Габаритные размеры
Эксцентрическое

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки)

Карта заказа
Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	40	1
	50	2
	63	3
	100	5
	150, 160	6
Материал корпуса	нержавеющая сталь	2
Материал штуцера и чувствительного элемента	нержавеющая сталь	1
Присоединение (расположение штуцера)	радиальное	Р
	радиальное со скобой	РС
	радиальное с задним фланцем	РКТ
	осевое	Т
	осевое со скобой	ТС
	осевое с передним фланцем	ТКП
	осевое с задним фланцем	ТКТ
	эксцентрическое	ТЭ
	эксцентрическое со скобой	ТЭС
	эксцентрическое с передним фланцем	ТЭКП
	эксцентрическое с задним фланцем	ТЭКТ
Гидрозаполнение	нет	0
	глицерин	1
	силикон	2
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ТВ	−0,1…0
	ТМВ	−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения	Ø100, 150, 160	G½; М20×1,5
	Ø63	G¼; М12×1,5
	Ø50	G¼; М12×1,5
	Ø40	G⅛; М10×1
Класс точности	Ø100, 150, 160	1
	Ø63	1,5
	Ø40, 50	2,5
Опция	Ø63	–
Опция	Ø63	Байонет

Пример обозначения:

ТМ − 5 2 1 Р.10 (0−1,6 МПа) G½. 1,0

Версия: 2022-12-20-ЛВС

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
0…0,25 Мпа 0…0,4 Мпа 0…0,6 Мпа 0…1 Мпа 0…1,6 Мпа 0…2,5 Мпа 0…4 Мпа 0…6 Мпа	G1/4, радиальный М12×1,5, радиальный G1/4, осевой М12×1,5, осевой

Артикул	Шкала	Штуцер	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
K16923	0…0,25 Мпа	G1/4, радиальный	1...2 недели	2201 руб. – +
K16924	0…0,4 Мпа	G1/4, радиальный	1...2 недели	2201 руб. – +
K16925	0…0,6 Мпа	G1/4, радиальный	1...2 недели	2201 руб. – +
K16926	0…1 Мпа	G1/4, радиальный	1...2 недели	2201 руб. – +
K16927	0…1,6 Мпа	G1/4, радиальный	1...2 недели	2201 руб. – +
K16928	0…2,5 Мпа	G1/4, радиальный	1...2 недели	2201 руб. – +
K16929	0…4 Мпа	G1/4, радиальный	1...2 недели	2202 руб. – +
K16930	0…6 Мпа	G1/4, радиальный	1...2 недели	2202 руб. – +
K16931	0…0,25 Мпа	М12×1,5, радиальный	1...2 недели	2202 руб. – +
K16932	0…0,4 Мпа	М12×1,5, радиальный	1...2 недели	2202 руб. – +
K16933	0…0,6 Мпа	М12×1,5, радиальный	1...2 недели	2202 руб. – +
K16934	0…1 Мпа	М12×1,5, радиальный	1...2 недели	2202 руб. – +
K16935	0…1,6 Мпа	М12×1,5, радиальный	1...2 недели	2202 руб. – +
K16936	0…2,5 Мпа	М12×1,5, радиальный	1...2 недели	2202 руб. – +
K16937	0…4 Мпа	М12×1,5, радиальный	1...2 недели	2202 руб. – +
K16938	0…6 Мпа	М12×1,5, радиальный	1...2 недели	2202 руб. – +
K16939	0…0,25 Мпа	G1/4, осевой	1...2 недели	2313 руб. – +
K16940	0…0,4 Мпа	G1/4, осевой	1...2 недели	2313 руб. – +
K16941	0…0,6 Мпа	G1/4, осевой	1...2 недели	2313 руб. – +
K16942	0…1 Мпа	G1/4, осевой	1...2 недели	2313 руб. – +
K16943	0…1,6 Мпа	G1/4, осевой	1...2 недели	2313 руб. – +
K16944	0…2,5 Мпа	G1/4, осевой	1...2 недели	2316 руб. – +
K16945	0…4 Мпа	G1/4, осевой	1...2 недели	2316 руб. – +
K16946	0…6 Мпа	G1/4, осевой	1...2 недели	2313 руб. – +
K16947	0…0,25 Мпа	М12×1,5, осевой	1...2 недели	2316 руб. – +
K16948	0…0,4 Мпа	М12×1,5, осевой	1...2 недели	2316 руб. – +
K16949	0…0,6 Мпа	М12×1,5, осевой	1...2 недели	2316 руб. – +
K16950	0…1 Мпа	М12×1,5, осевой	1...2 недели	2316 руб. – +
K16951	0…1,6 Мпа	М12×1,5, осевой	1...2 недели	2313 руб. – +
K16952	0…2,5 Мпа	М12×1,5, осевой	1...2 недели	2313 руб. – +
K16953	0…4 Мпа	М12×1,5, осевой	1...2 недели	2316 руб. – +
K16954	0…6 Мпа	М12×1,5, осевой	1...2 недели	2316 руб. – +
