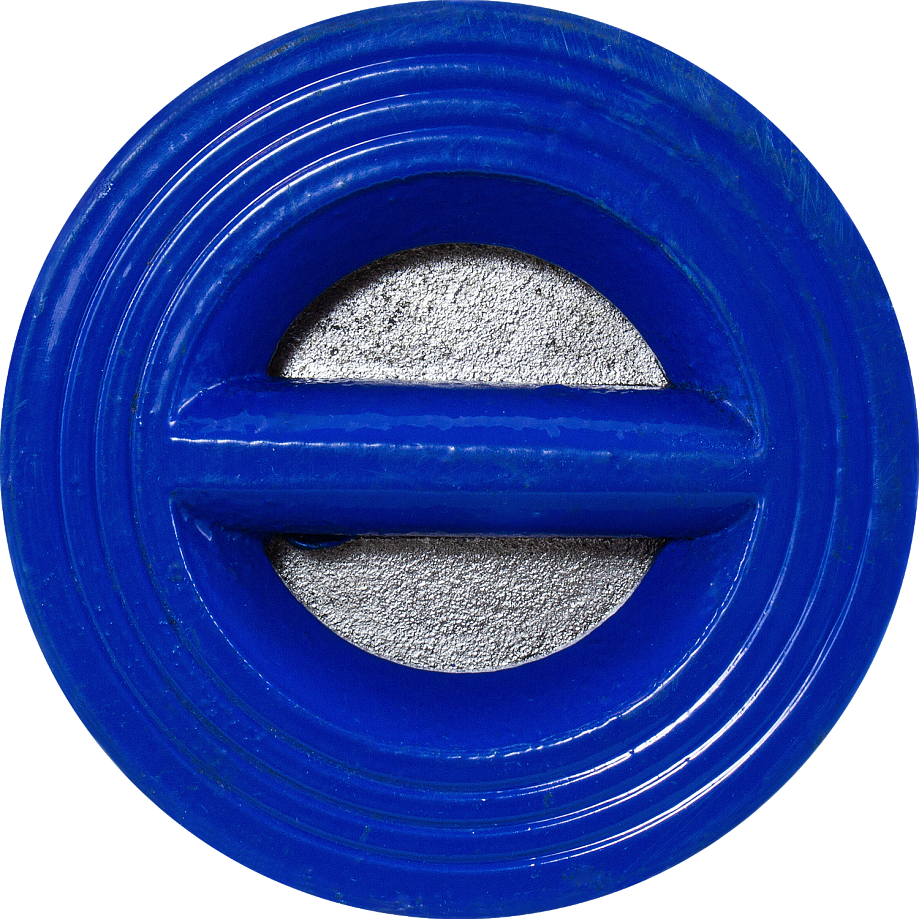

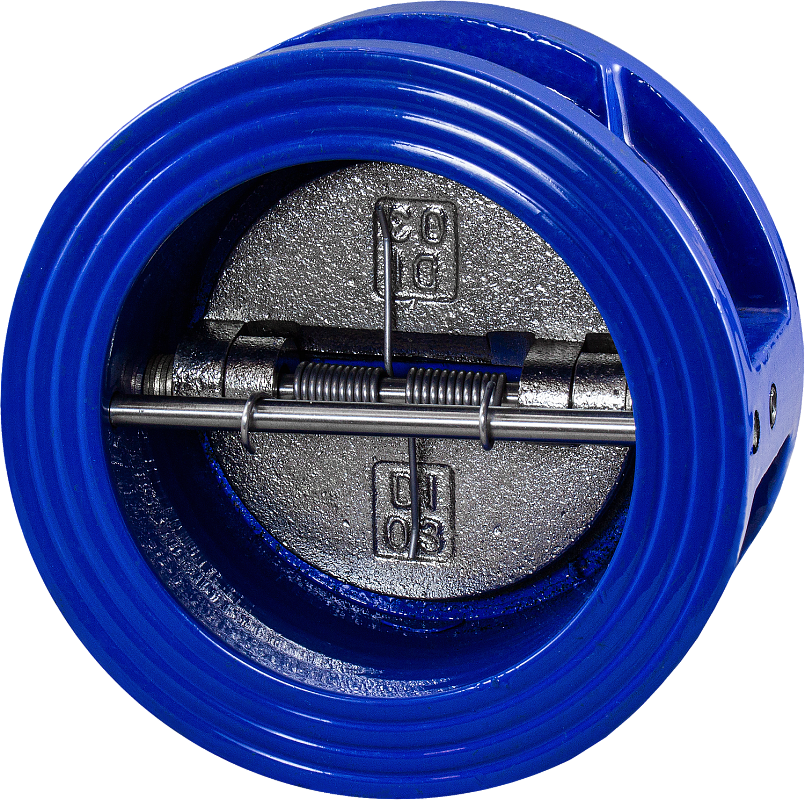

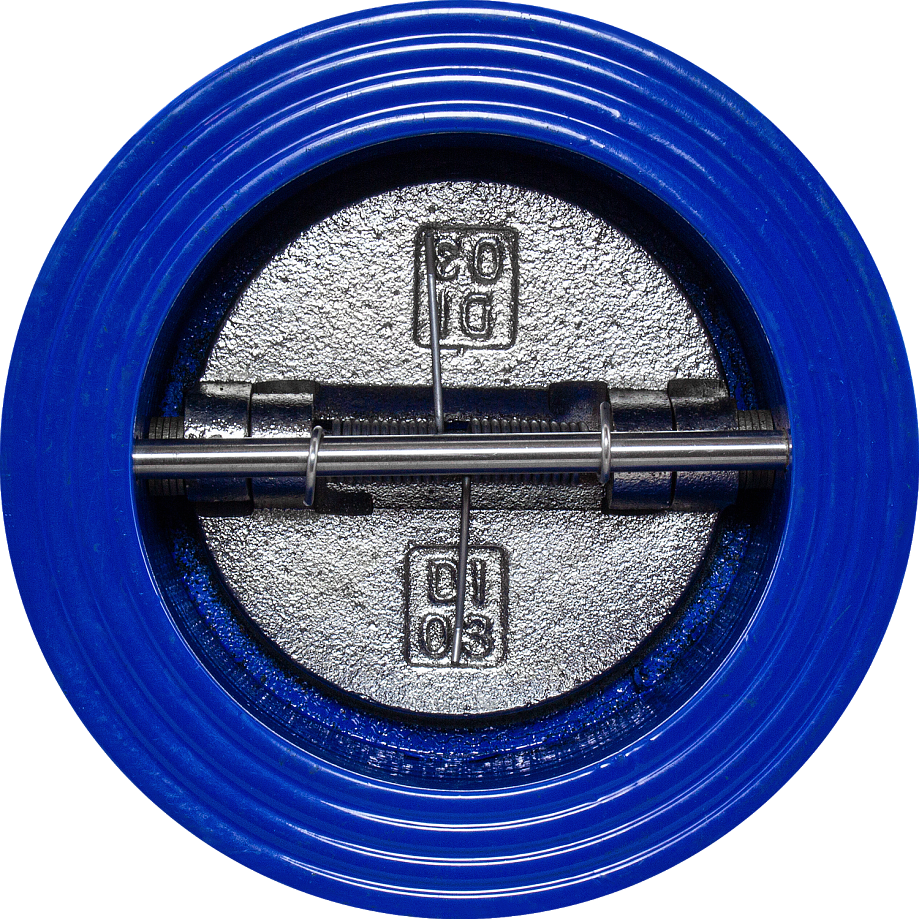

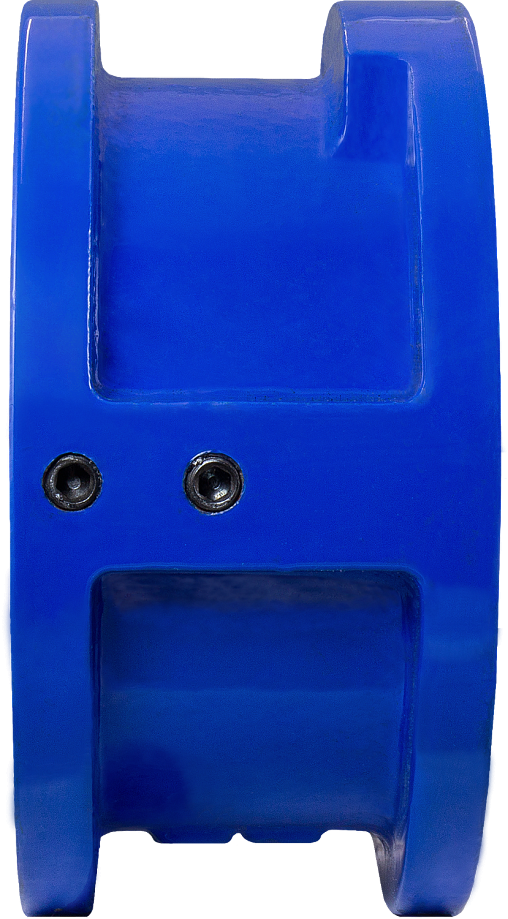

Клапан обратный двустворчатый межфланцевый ОКД-15Ф

Клапан обратный двустворчатый межфланцевый для предотвращения обратных потоков рабочей среды в случае нарушения технологического процесса производства (отключения насоса, снижения давления на каком-либо участке, разрыва трубопровода и т. п.)

Рабочая среда: вода, горячая вода, воздух, масла, спирт, а также слабые кислоты и щелочи с концентрацией < 40%
Температура рабочей среды: −20...+120°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 80...250 мм
Материалы: чугун (корпус клапана), чугун с никелевым покрытием (диск), нержавеющая сталь (шток/пружина), EPDM (уплотнение)
Присоединение: межфланцевое W3"...W10"

В закладки

от 2 121 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Клапан обратный двустворчатый межфланцевый ОКД-15Ф – это запорное устройство, предназначенное для предотвращения обратного потока рабочей среды в случае нарушения технологического процесса производства (отключения насоса, снижения давления на каком-либо участке, разрыва трубопровода и т. п.).
Клапан обратный ОКД-15Ф применяется для систем водоснабжения и водоотведения, транспортирующих техническую горячую, холодную воду и другие жидкости.

Особенности:

Клапан может быть установлен между фланцами стандарта DIN
Антикоррозийное покрытие толщиной 250 мк
Компактная монтажная длина
Простая и надежная конструкцияСледует учитывать:

Клапан не применяется для сред с крупнодисперсными и кристаллизующимися включениями
Большие потери напора

Принцип действия: Клапан обратный двустворчатый межфланцевый ОКД-15Ф устанавливается на трубопроводе в тех местах, где нежелательно обратное движение потока рабочей среды. Автоматическое предупреждение движения потока рабочей среды в обратном направлении осуществляется за счет запорного элемента, выполненного в форме двух створок, которые закрепляются на поворотной оси с помощью пружины. Благодаря пружин ному механизму обеспечивается герметичность перекрытия движения потока рабочей среды.
Клапан обратный двустворчатый работает следующим образом: под воздействием потока рабочей среды, движущейся в нормальном направлении (прямой поток), створки запорного элемента открываются и не создают сопротивления движению. При воздействии обратного потока створки захлопываются за счет давления, оказываемого пружинным
механизмом, тем самым поток рабочей среды перекрывается. Важно отметить, что поток среды должен иметь направление, совпадающее со стрелкой на корпусе.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, масла, спирт, а также слабые кислоты и щелочи с концентрацией < 40%
Материал	Корпуса клапана: чугун Диска: чугун с никелевым покрытием Штока/пружины: нержавеющая сталь Уплотнения: EPDM
Температура рабочей среды	−20...+120°С
Рабочее давление	0,0...1,6 МПа
Диаметр условного прохода	80...250 мм
Присоединение крана	Межфланцевое W3"...W10"

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Вес, кг
ОКД-15Ф-080 WHE	80	135	W3"	2,9
ОКД-15Ф-100 WHE	100	250	W4"	3,7
ОКД-15Ф-125 WHE	125	490	W5"	5,5
ОКД-15Ф-150 WHE	150	690	W6"	7,25
ОКД-15Ф-200 WHE	200	1220	W8"	13
ОКД-15Ф-250 WHE	250	2100	W10"	23

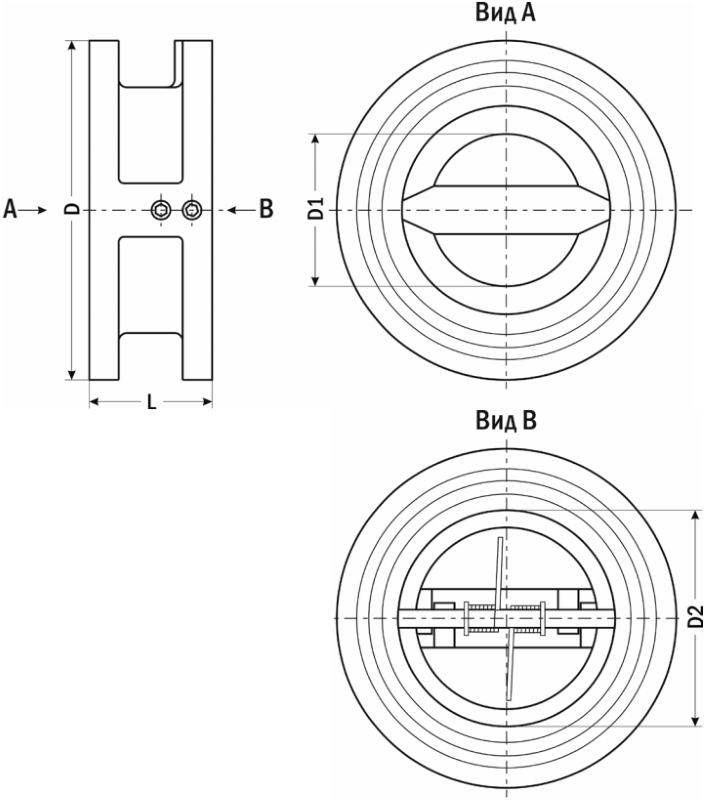

Габаритные размеры

Модель клапана	DN	Размеры, мм
Модель клапана	DN	D	D1	D2	L	R
ОКД-15Ф-080 WHE	80	135	65	95	64	43,4
ОКД-15Ф-100 WHE	100	158	82	118,5	64	49
ОКД-15Ф-125 WHE	125	190	114	146	70	65,7
ОКД-15Ф-150 WHE	150	215	135	171,5	76	78,6
ОКД-15Ф-200 WHE	200	273	186	226	89	104,4
ОКД-15Ф-250 WHE	250	329	215	269	114	127

Версия: 2018-09-19-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	19.09.2018	0.48 Мб

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
80 100 125 150 200 250

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
M10038	80	Со склада	2121 руб. – +
M10039	100	Со склада	2805 руб. – +
M10040	125	Со склада	3750 руб. – +
M10041	150	Со склада	4599 руб. – +
M10042	200	Со склада	7959 руб. – +
M10043	250	Со склада	12951 руб. – +

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
M10038	80	Со склада	2121 руб. – +
M10039	100	Со склада	2805 руб. – +
M10040	125	Со склада	3750 руб. – +
M10041	150	Со склада	4599 руб. – +
M10042	200	Со склада	7959 руб. – +
M10043	250	Со склада	12951 руб. – +

Отзывы на этот товар пока отсутствуют.
