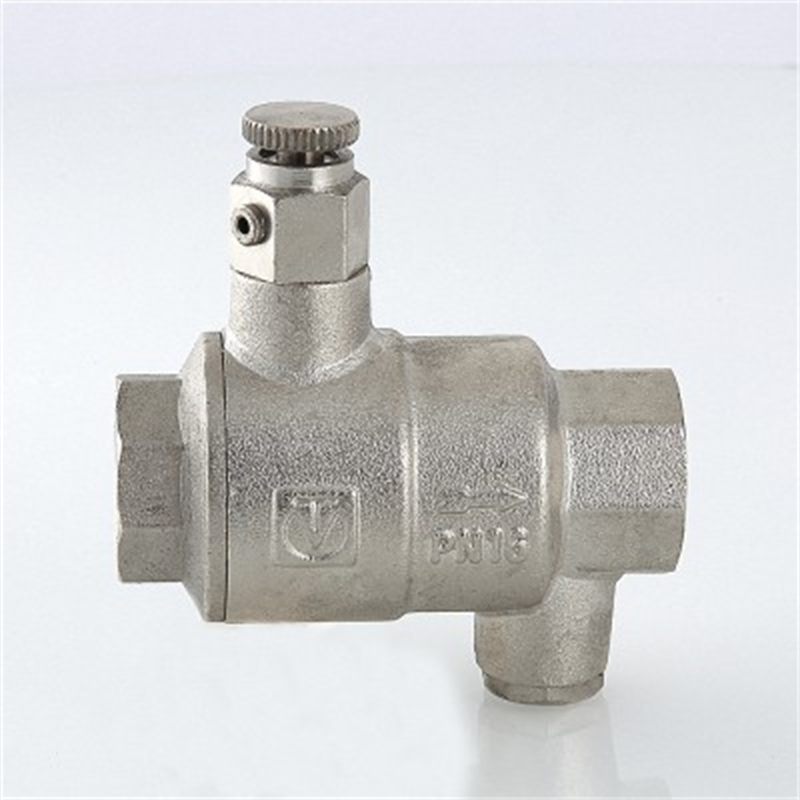

Обратный клапан с дренажем и воздухоотводчиком VT.171.N

Обратный клапан с дренажем и воздухоотводчиком для предотвращения обратных потоков рабочей среды в случае нарушения технологического процесса производства (отключения насоса, снижения давления на каком-либо участке, разрыва трубопровода и т. п.)

Рабочая среда: вода, горячая вода, растворы гликолей (50%), а также другие жидкости и газы, неагрессивные к материалам клапана
Температура рабочей среды: −20...+90°С
Рабочее давление: 0,005...1,6 МПа
Диаметр условного прохода: 15...32 мм
Материалы: никелированная латунь (корпус), нержавеющая сталь (пружина), EPDM (золотниковое уплотнение), ABS-пластик (тарелка золотника)
Присоединение: резьбовое G½"...G2"
Резьба патрубков под ВО и дренаж: G¼"

В закладки

от 941 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Обратный клапан с дренажем и воздухоотводчиком – комбинированное устройство с функциями защиты от обратного движения рабочей среды, слива воды после клапана, удаления воздушных пробок при вертикальной установке арматуры. Ручной воздухоотводчик и дренажная пробка (входят в комплект) вкручиваются в патрубки с внутренней резьбой диаметром 1/4"

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, растворы гликолей (50%), а также другие жидкости и газы, неагрессивные к материалам клапана
Материал	Никелированная латунь (корпус), нержавеющая сталь (пружина), EPDM (золотниковое уплотнение), ABS-пластик (тарелка золотника)
Температура рабочей среды	−20...+90°С
Рабочее давление	0,005...1,6 МПа
Минимальный перепад давления - открытия клапана - закрытия клапана	0,0025 МПа 0 МПа (закрывается от пружины)
Диаметр условного прохода	15...32 мм
Присоединение	G½"...G1¼"
Резьба патрубков под ВО и дренаж	G¼"
Средний срок службы	15 лет

Модификации:

Модель	Ду, мм	Присоединение	Вес, кг
VT.171.N.04	15	G½"	0,290
VT.171.N.05	20	G¾"	0,450
VT.171.N.06	25	G1"	0,671
VT.171.N.07	32	G1¼"	1

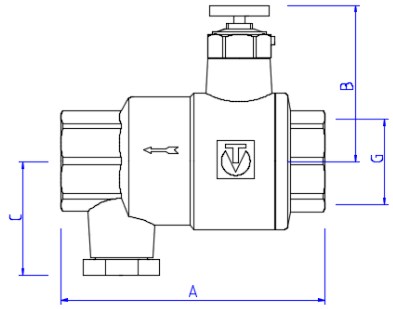

Габаритные размеры

Ду, мм	G	А, мм	B, мм	C, мм
15	G½"	70	41	30
20	G¾"	76	44	33
25	G1"	80	47	36
32	G1¼"	89	50	40

Версия: 2019-09-24-КВА

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
15 20 25 32

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
G51334	VT.171.N.04	15	Со склада	941 руб. – +
G51335	VT.171.N.05	20	Со склада	1355 руб. – +
G51336	VT.171.N.06	25	Со склада	2036 руб. – +

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
G51334	VT.171.N.04	15	Со склада	941 руб. – +
G51335	VT.171.N.05	20	Со склада	1355 руб. – +
G51336	VT.171.N.06	25	Со склада	2036 руб. – +
G51337	VT.171.N.07	32	1...2 недели	3048 руб. – +

Отзывы на этот товар пока отсутствуют.
