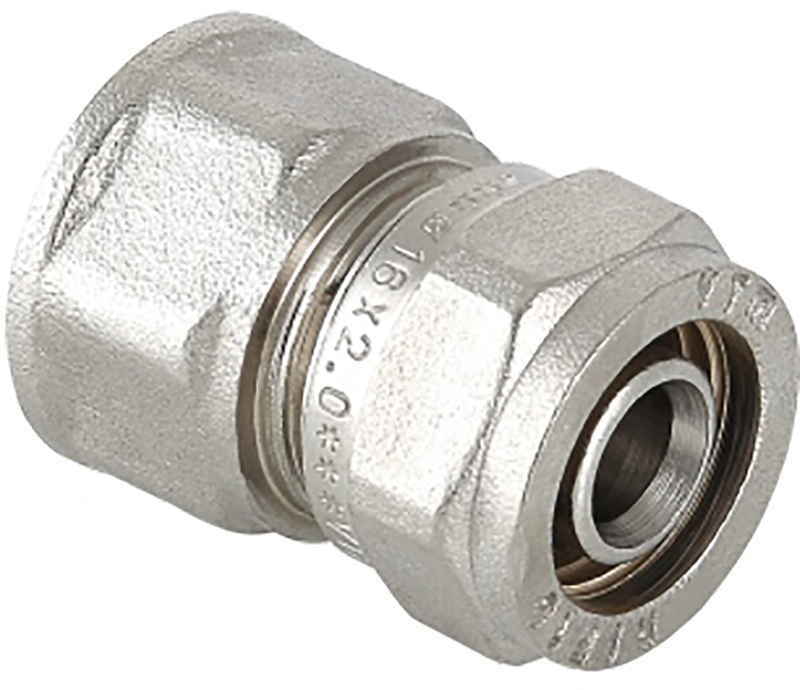

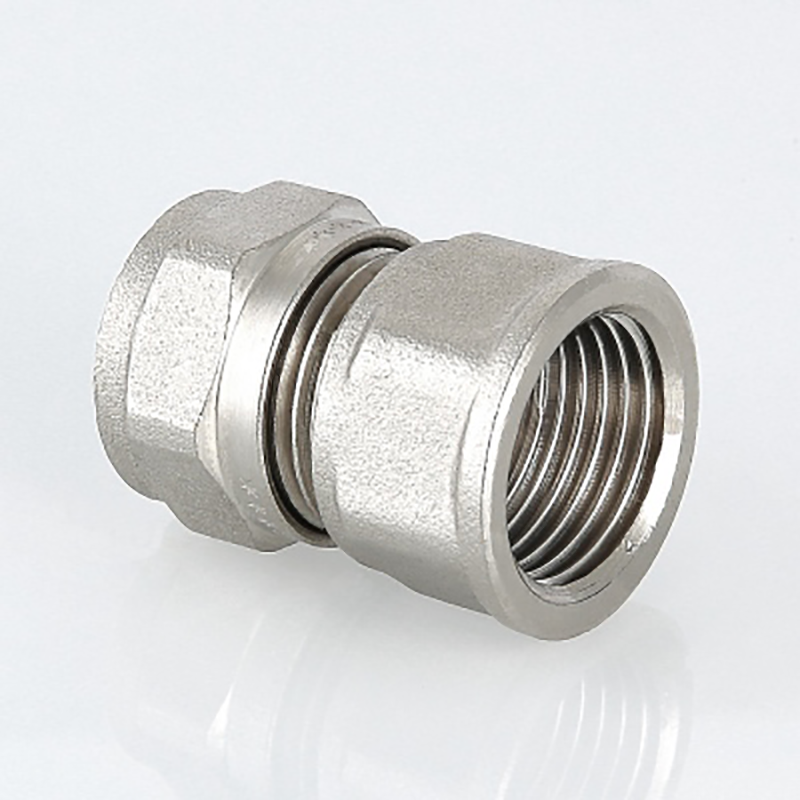

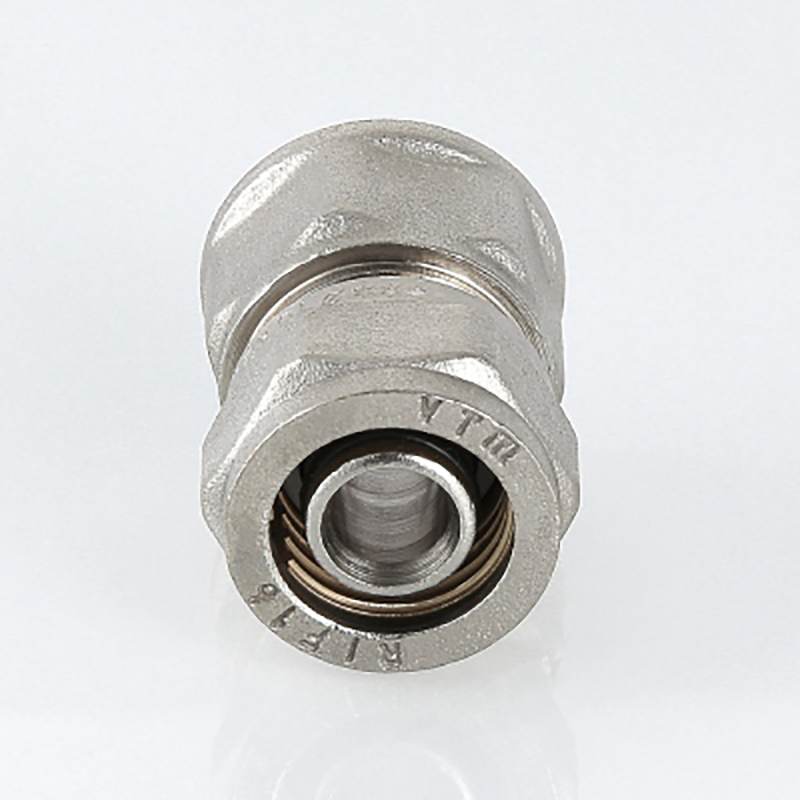

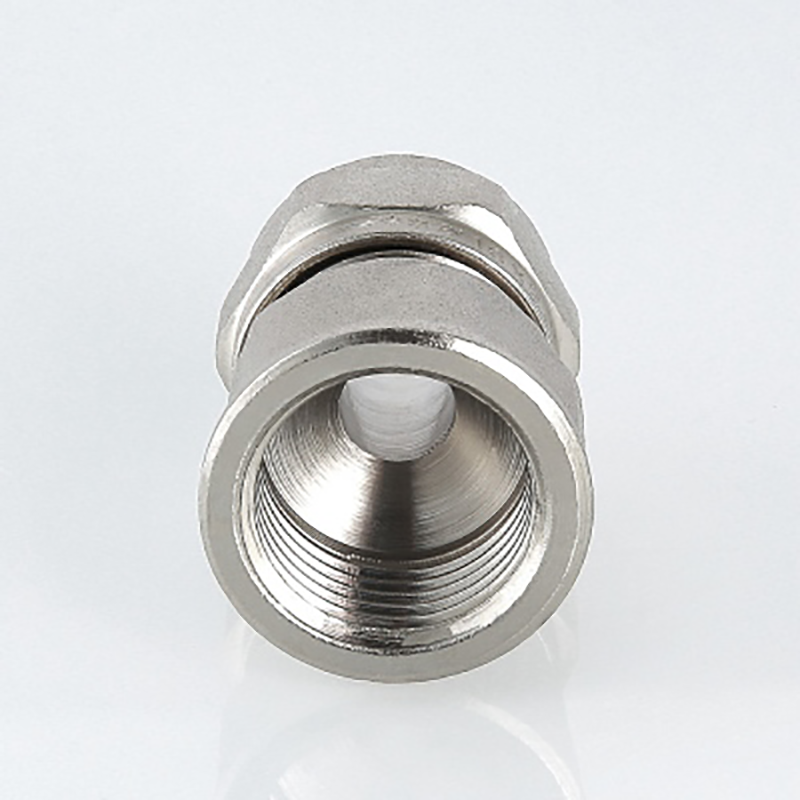

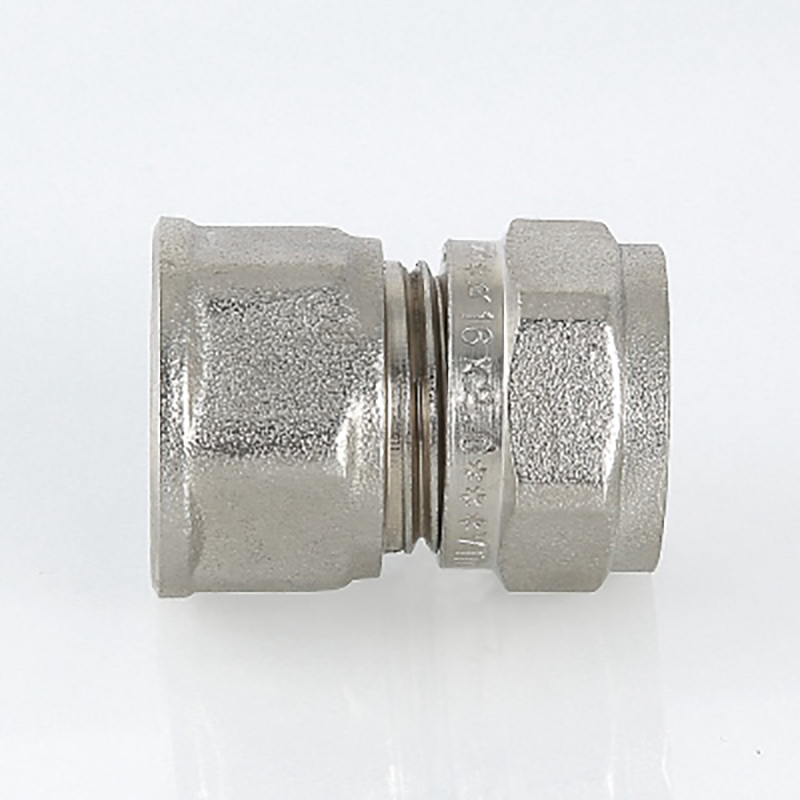

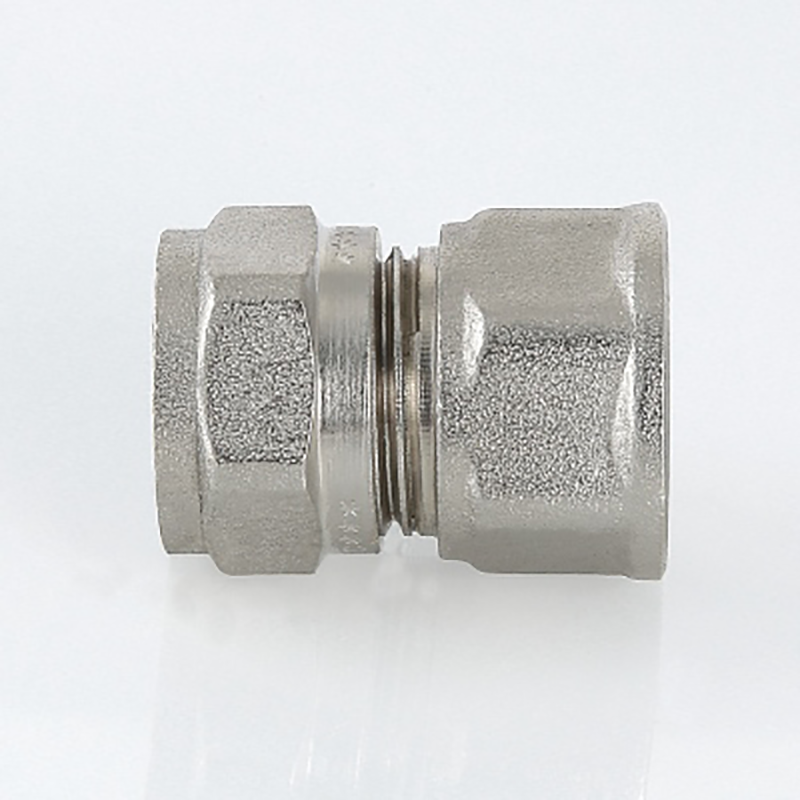

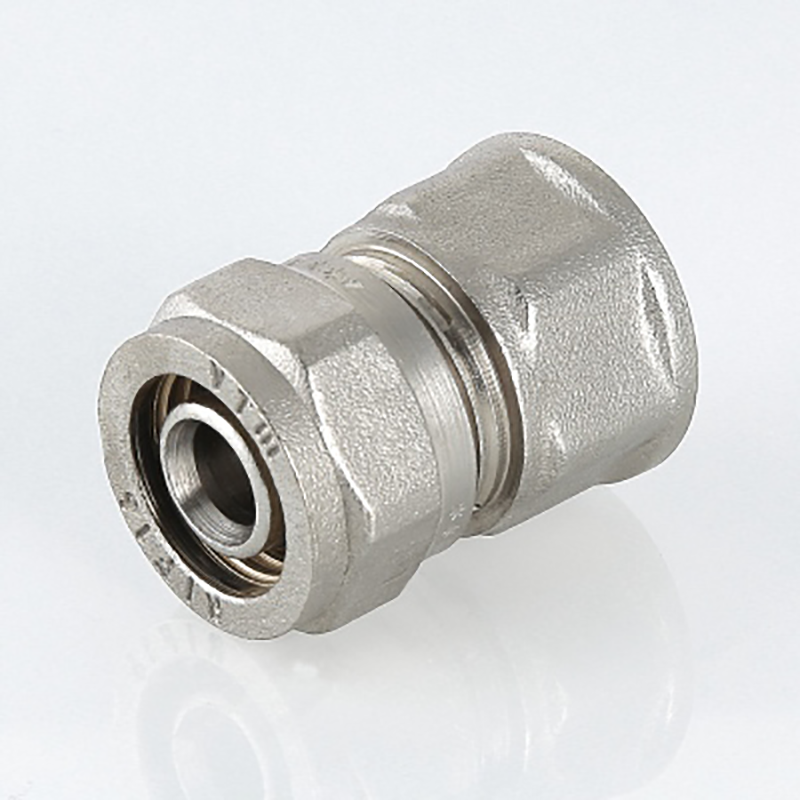

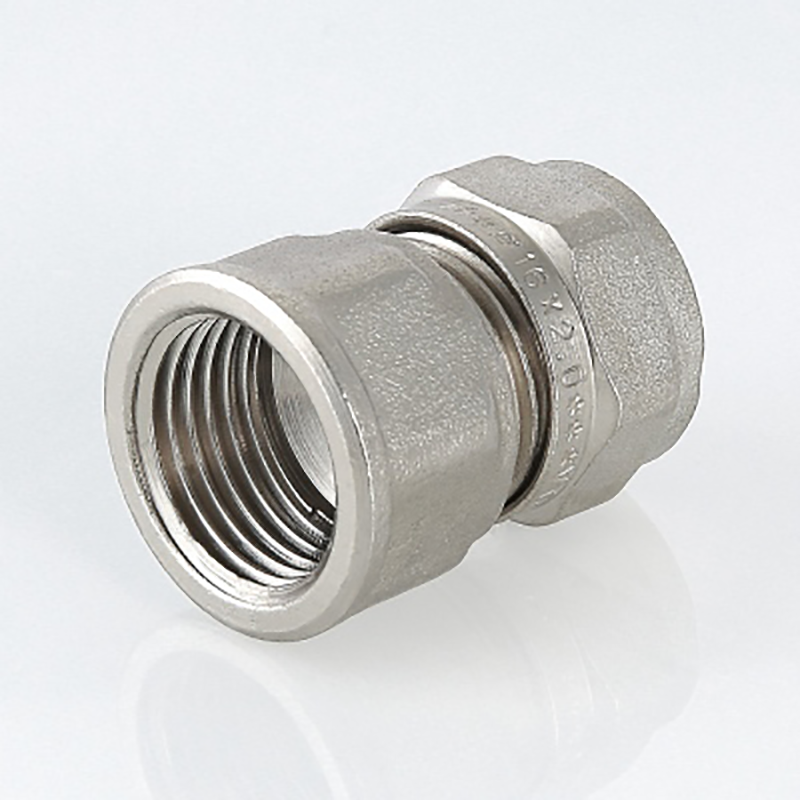

Фитинг обжимной – прямой латунный никелированный фитинг для соединения металлополимерной трубы и компонента системы с резьбовым подключением
Технические характеристики:
Параметр | Значение |
Номинальное давление
| 2,5 МПа
|
Рабочее давление
| 1,0 МПа
|
Диапазон рабочих температур
| −30...+115°C |
Аварийная температура рабочей среды | +130°C |
Классы эксплуатации | 1
2
4
5
ХВ |
Тип резьбы | трубная, по ГОСТ 6357, класс точности «В» |
Диаметр присоединяемой трубы | 16 мм, 20 мм, 26 мм, 32 мм
|
Присоединение к внутренней резьбе | G1", G¾", G½", G¼" |
Средний полный срок службы | 50 лет |
Модификации:
Модель
| Диаметр трубы
|
VTm.302.N.001604
| 16 мм × G½"
|
VTm.302.N.001605
| 16 мм × G¾"
|
VTm.302.N.002004
| 20 мм × G½"
|
VTm.302.N.002005
| 20 мм × G¾"
|
VTm.302.N.002605 | 26 мм × G¾"
|
VTm.302.N.002606 | 26 мм × G1"
|
VTm.302.N.003205 | 32 мм × G¾"
|
VTm.302.N.003206 | 32 мм × G1"
|
VTm.302.N.003207 | 32 мм × G1¼"
|

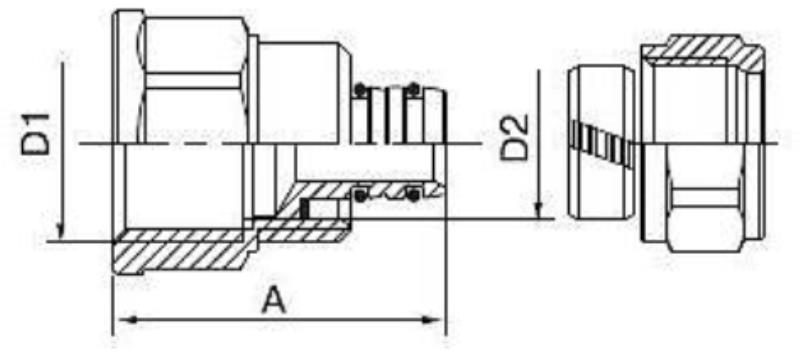

Габаритные размеры |
|
Обозначение
| Размеры, мм
| Вес, г
|
A
| D1
| D2
|
16 мм × G½"
| 35
| G½"
| 16
| 70
|
16 мм × G¾"
| 39
| G¾"
| 16
| 101
|
20 мм × G½"
| 40
| G½"
| 20
| 106
|
20 мм × G¾"
| 42
| G¾"
| 20 | 128
|
26 мм × G¾" | 45 | G¾" | 26 | 154 |
26 мм × G1" | 49 | G1" | 26 | 173 |
32 мм × G¾" | 50 | G¾" | 32 | 330 |
32 мм × G1" | 52 | G1" | 32 | 361 |
32 мм × G1¼" | 57 | G1¼" | 32 | 436 |
Версия: 2021-05-28-ШАР
