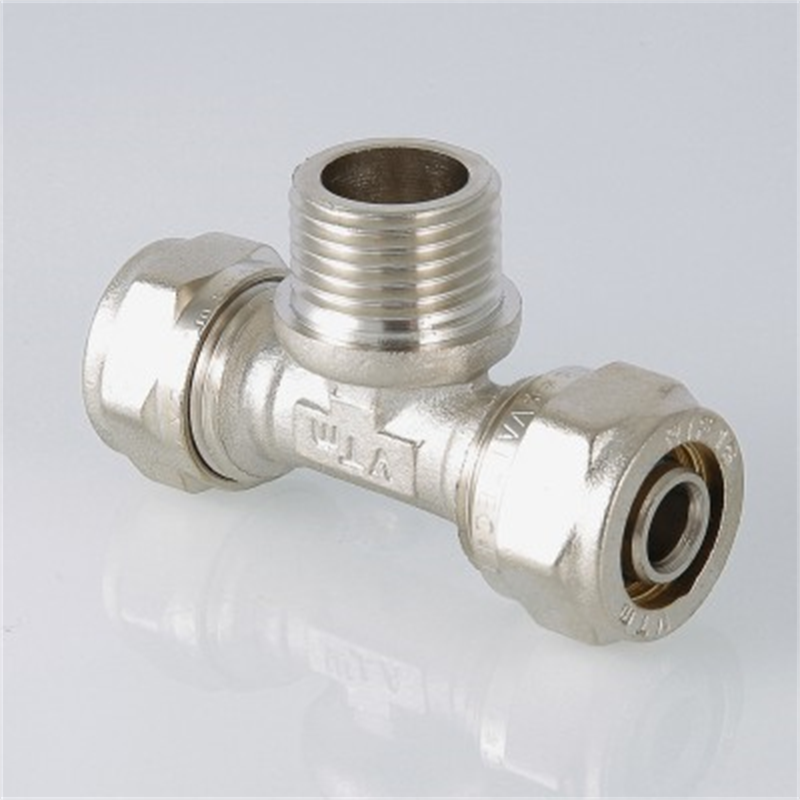

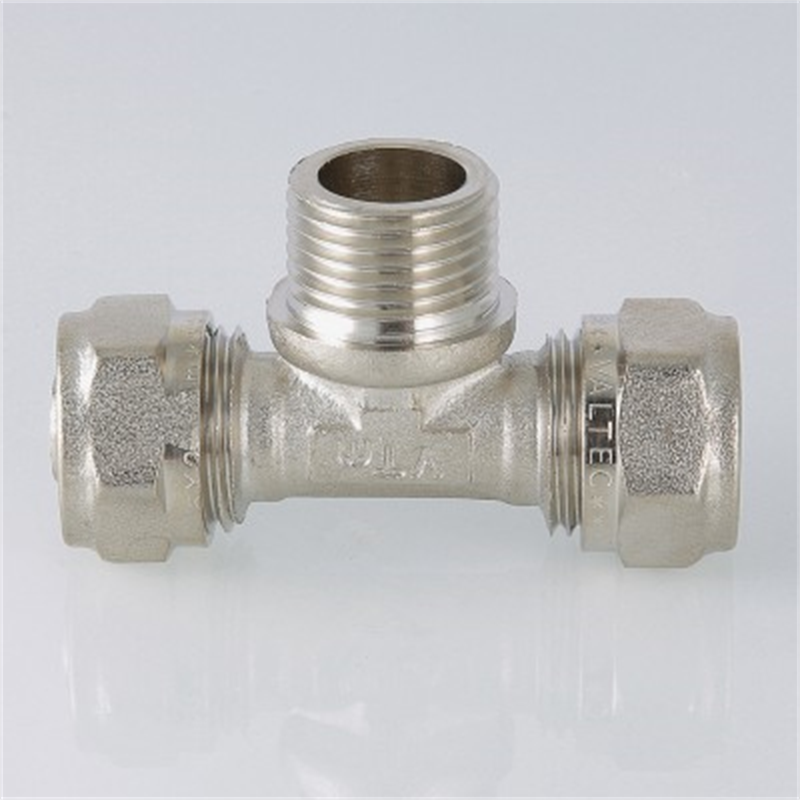

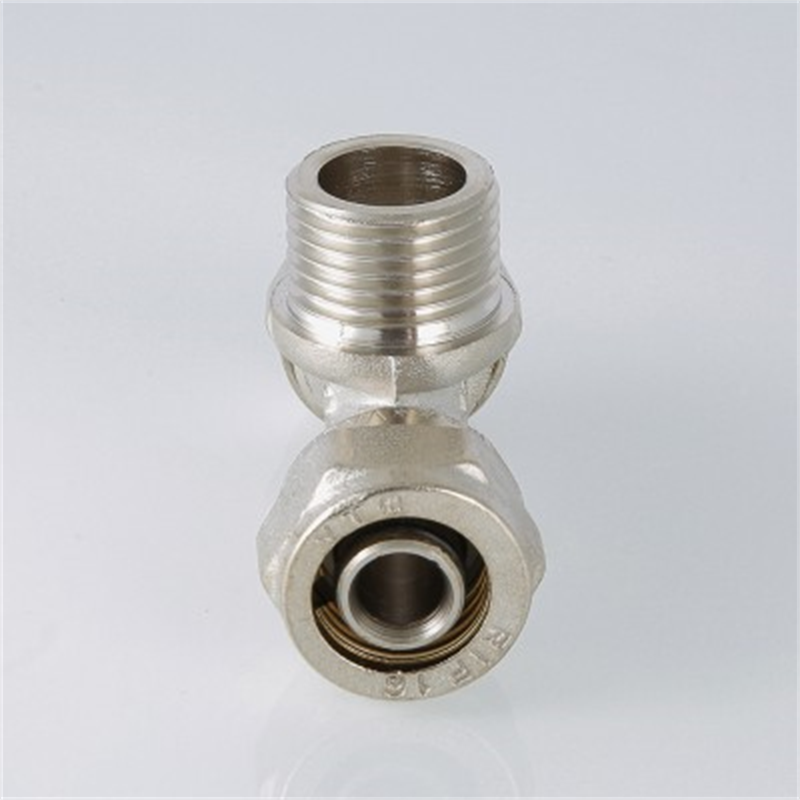

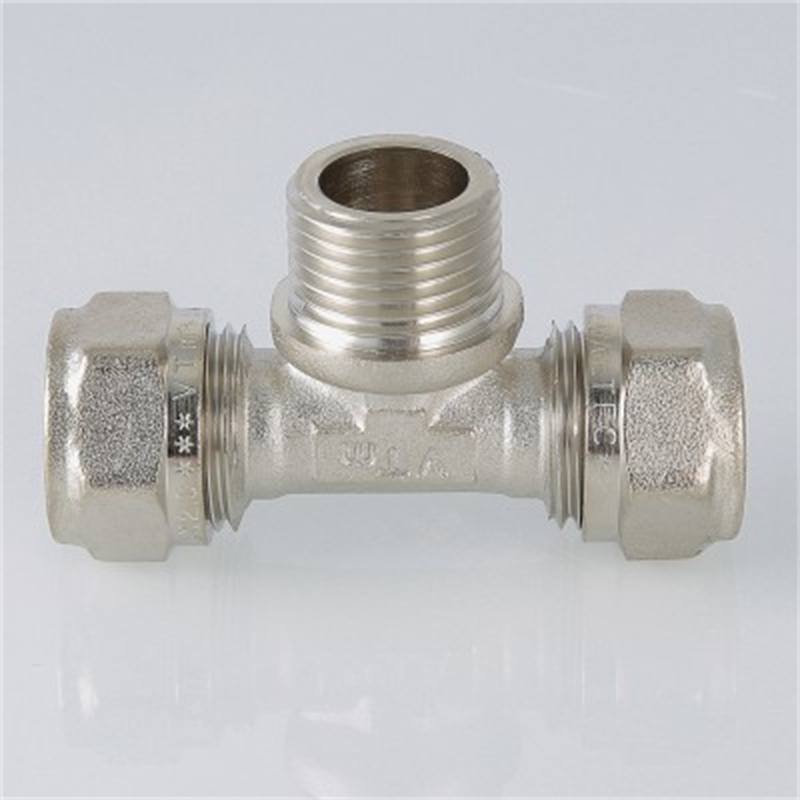

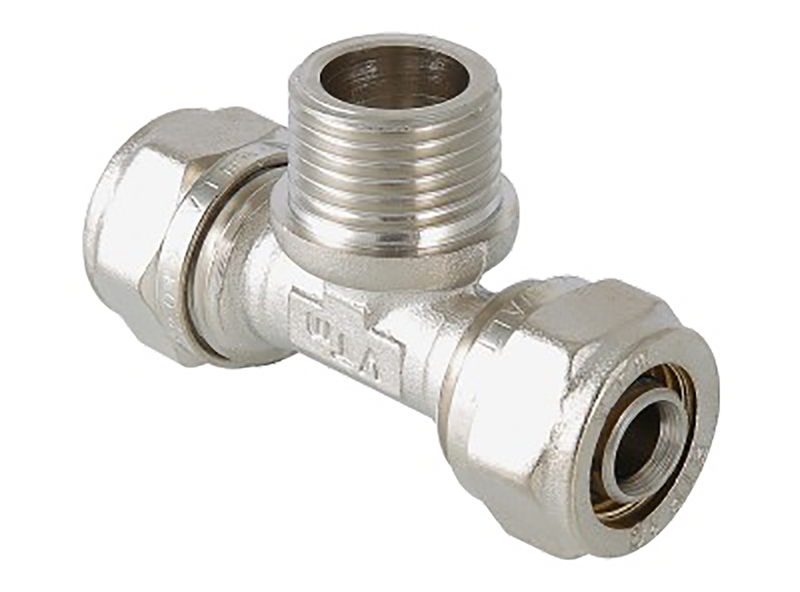

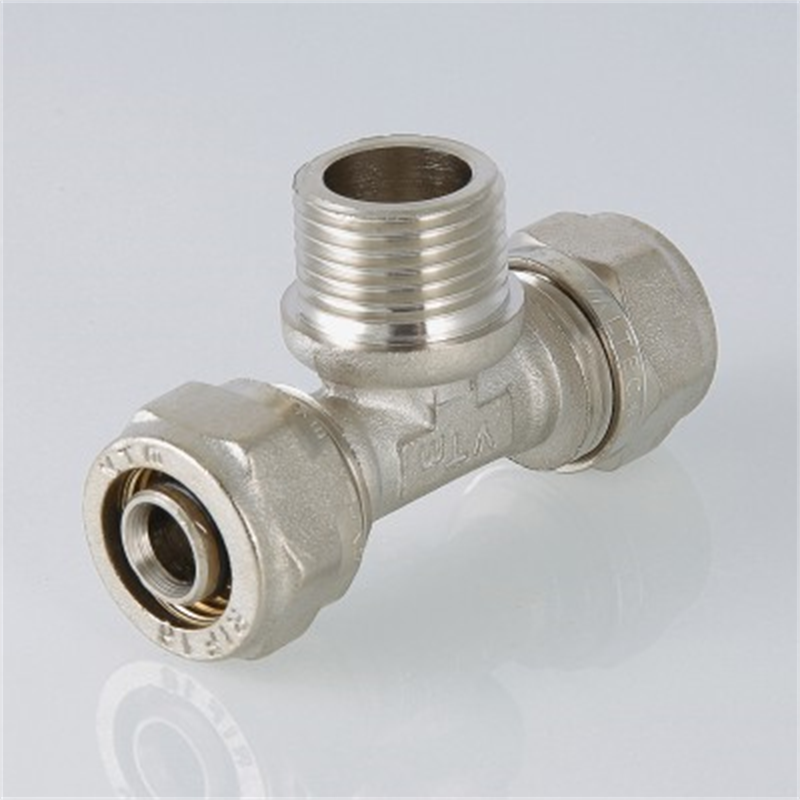

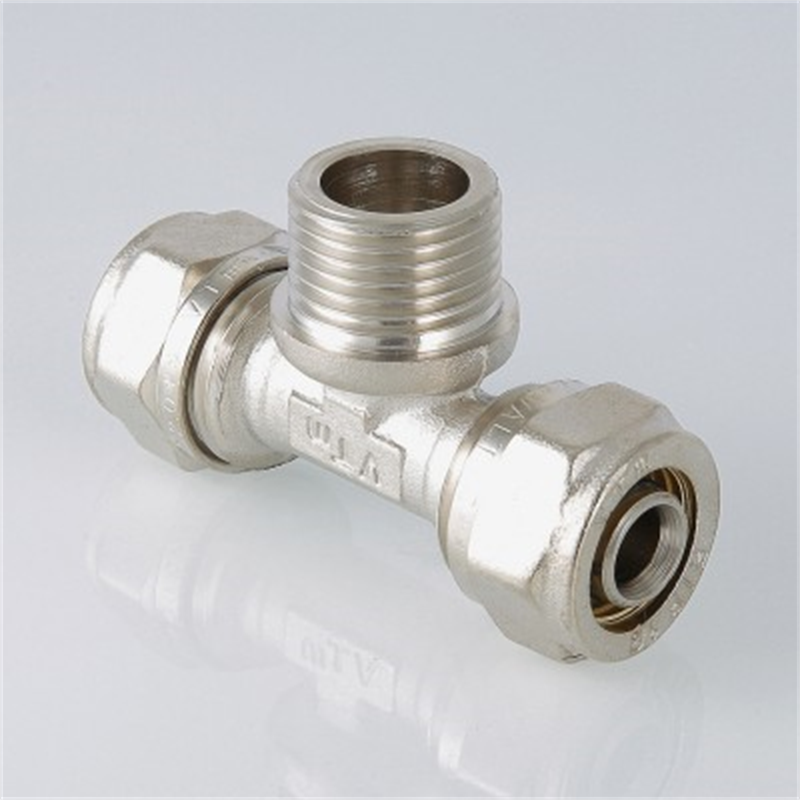

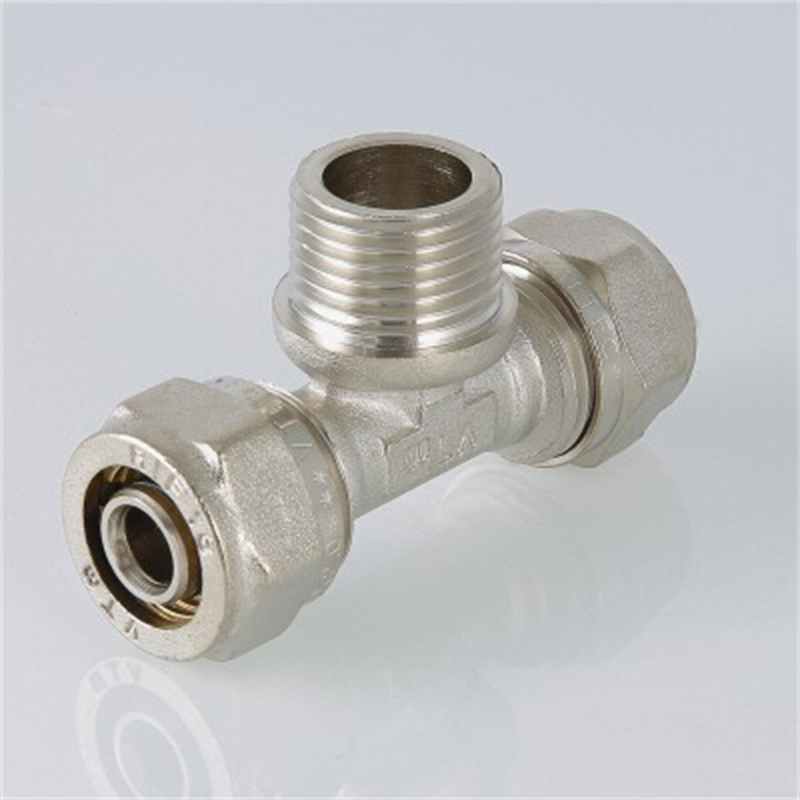

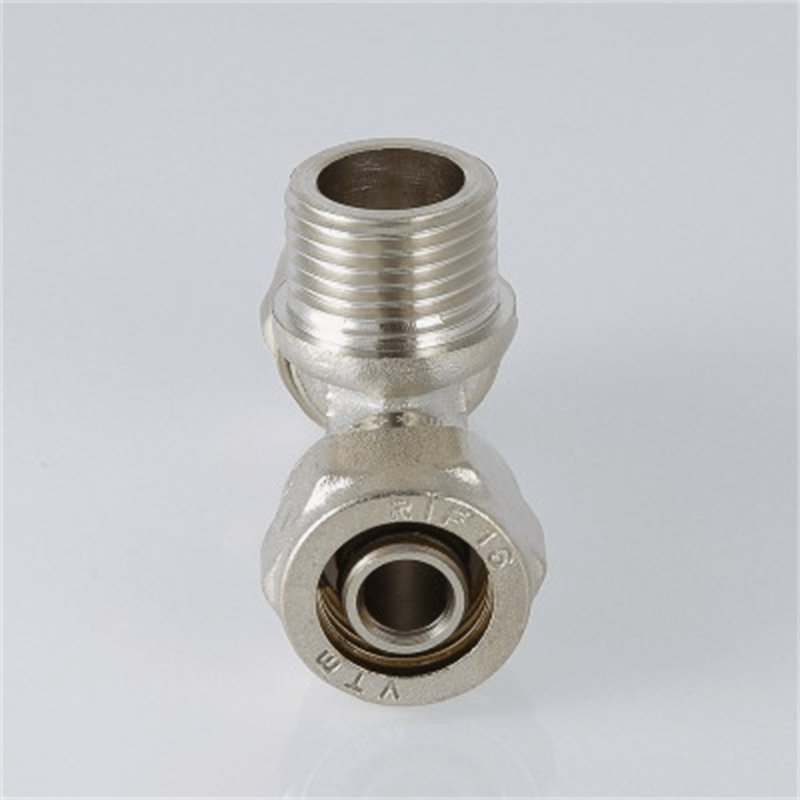

Фитинг обжимной – тройник с переходом на наружную резьбу VTm.333.N

Фитинг обжимной – тройник с переходом на наружную резьбу для присоединения металлополимерных (металлопластиковых) трубопроводов

Диаметр присоединяемой трубы: 16 мм, 20 мм, 26 мм, 32 мм
Присоединение к наружной резьбе: G1¼", G1", G¾", G½"
Резьба: наружная
Материал корпуса: никелированная латунь
Материал уплотнения: EPDM

В закладки

от 406 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Фитинг обжимной – тройник с переходом на наружную резьбу для присоединения металлополимерных (металлопластиковых) трубопроводов. Резьба фитинга – наружная трубная по ГОСТу 6357.

Технические характеристики:

Параметр	Значение
Номинальное давление	2,5 МПа
Рабочее давление	1,0 МПа
Диапазон рабочих температур	−30...+115°C
Аварийная температура рабочей среды	+130°C
Классы эксплуатации	1 2 4 5 ХВ
Тип резьбы	трубная, по ГОСТ 6357, класс точности «В»
Диаметр присоединяемой трубы	16 мм, 20 мм, 26 мм, 32 мм
Присоединение к наружной резьбе	G1", G¾", G½", G¼"
Средний полный срок службы	50 лет

Модификации:

Модель	Диаметр трубы
VTm.333.N.160416	16 мм × G½"
VTm.333.N.200420	20 мм × G½"
VTm.333.N.200520	20 мм × G¾"
VTm.333.N.260526	26 мм × G¾"
VTm.333.N.260626	26 мм × G1"
VTm.333.N.320632	32 мм × G1"
VTm.333.N.320732	32 мм × G1¼"

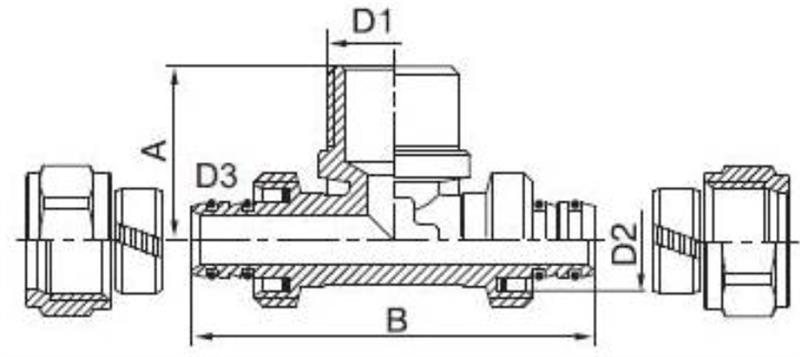

Габаритные размеры

Обозначение	Размеры, мм					Вес, г
Обозначение	A	B	D1	D2	D3	Вес, г
16х1/2х16	65	27,5	1/2"	16	16	127
20х1/2х20	77	27,5	1/2"	20	20	240
20х3/4х20	77	31,5	3/4"	20	20	242
26х3/4х26	88	35	3/4"	26	26	303
26х1х26	88	39	1"	26	26	324
32х1х32	105	42	1"	32	32	674
32х1 1/4х32	105	50	1 1/4"	32	32	708

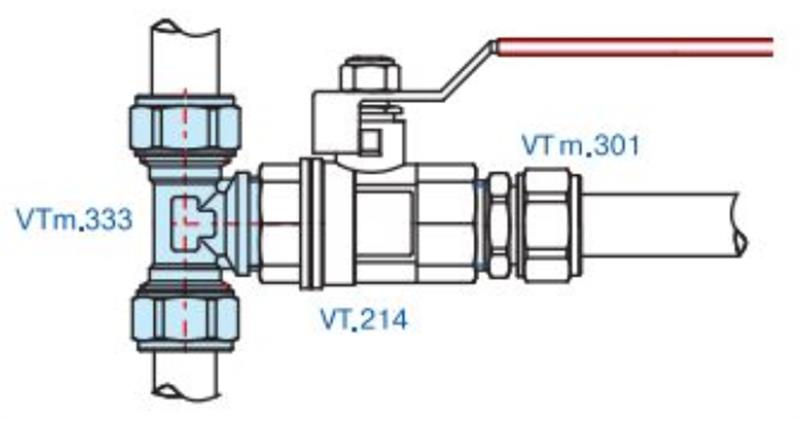

Пример применения

Версия: 2021-06-23-ШАР

Артикул	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость
16 20 26 32	1/2" 3/4" 1" 1 1/4"

Артикул	Модель	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость
F88178	VTm.333.N.160416	16	1/2"	2...4 недели	406 руб. – +
F88179	VTm.333.N.200420	20	1/2"	2...4 недели	658 руб. – +
F88180	VTm.333.N.200520	20	3/4"	2...4 недели	619 руб. – +
F88181	VTm.333.N.260526	26	3/4"	2...4 недели	928 руб. – +
F88182	VTm.333.N.260626	26	1"	2...4 недели	900 руб. – +
F88183	VTm.333.N.320632	32	1"	2...4 недели	2121 руб. – +
F88184	VTm.333.N.320732	32	1 1/4"	2...4 недели	2489 руб. – +

Отзывы на этот товар пока отсутствуют.
