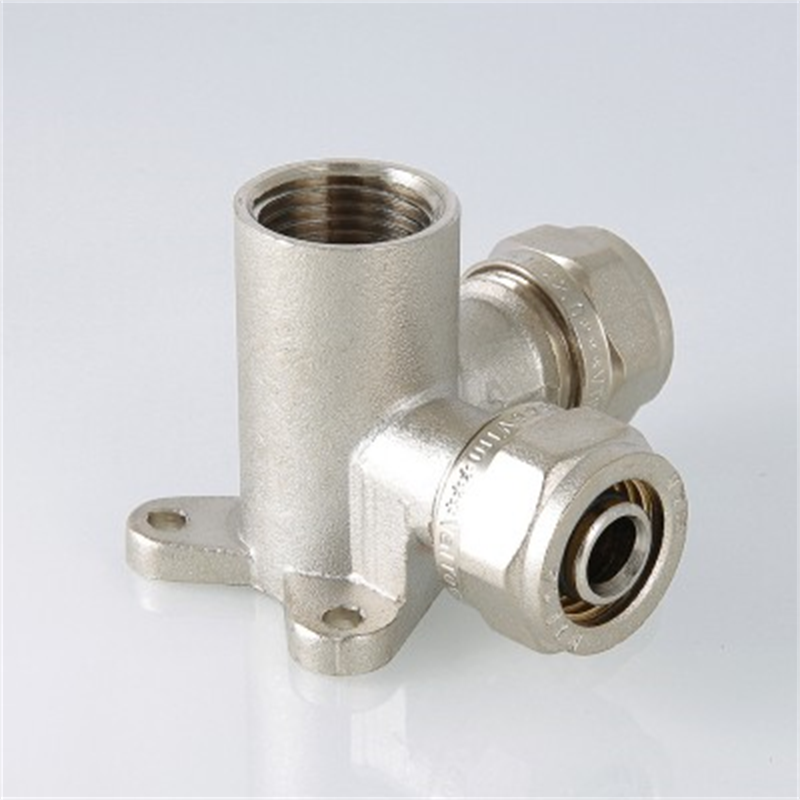

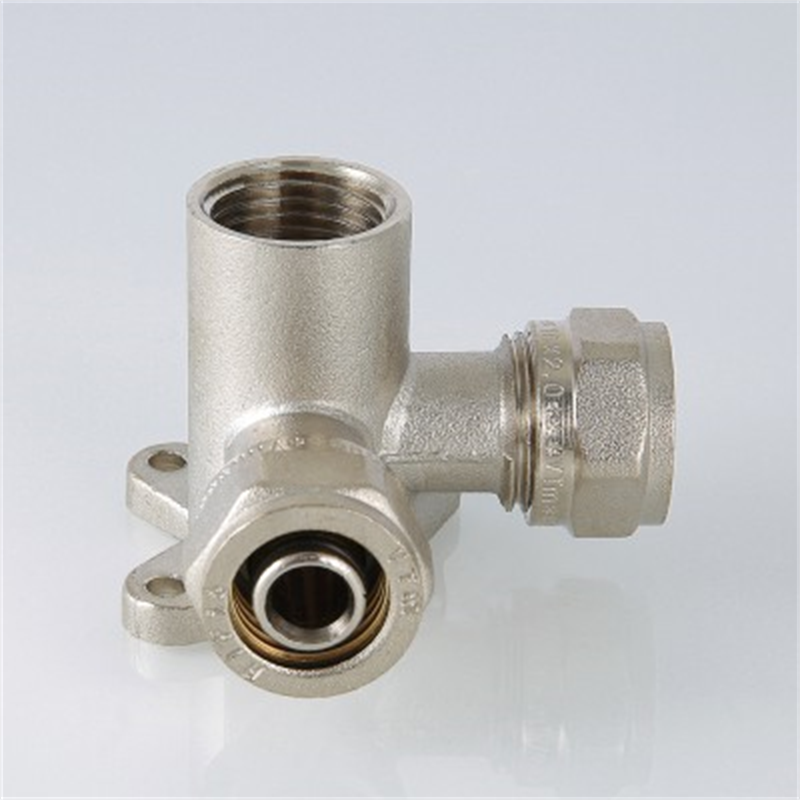

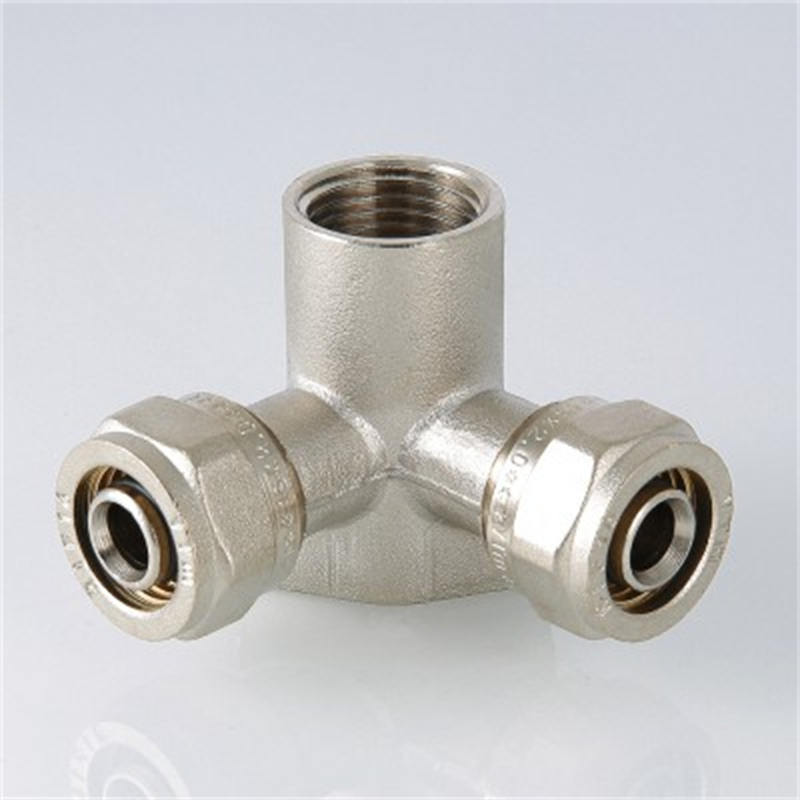

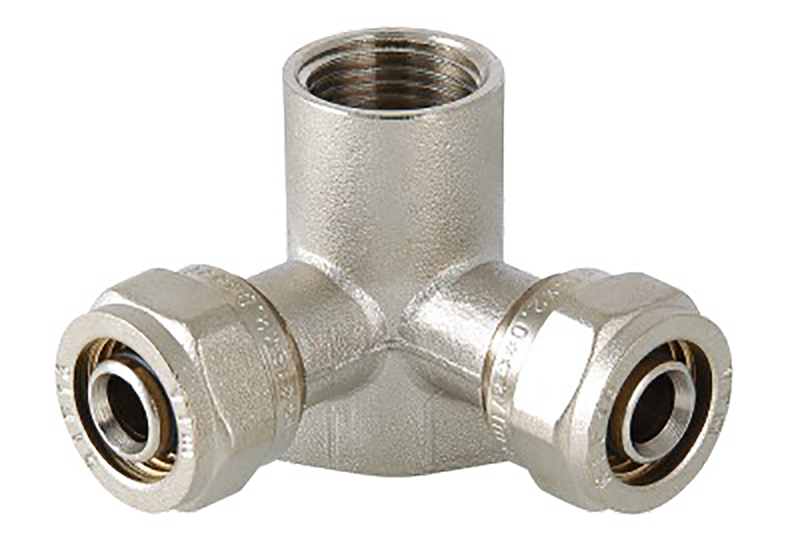

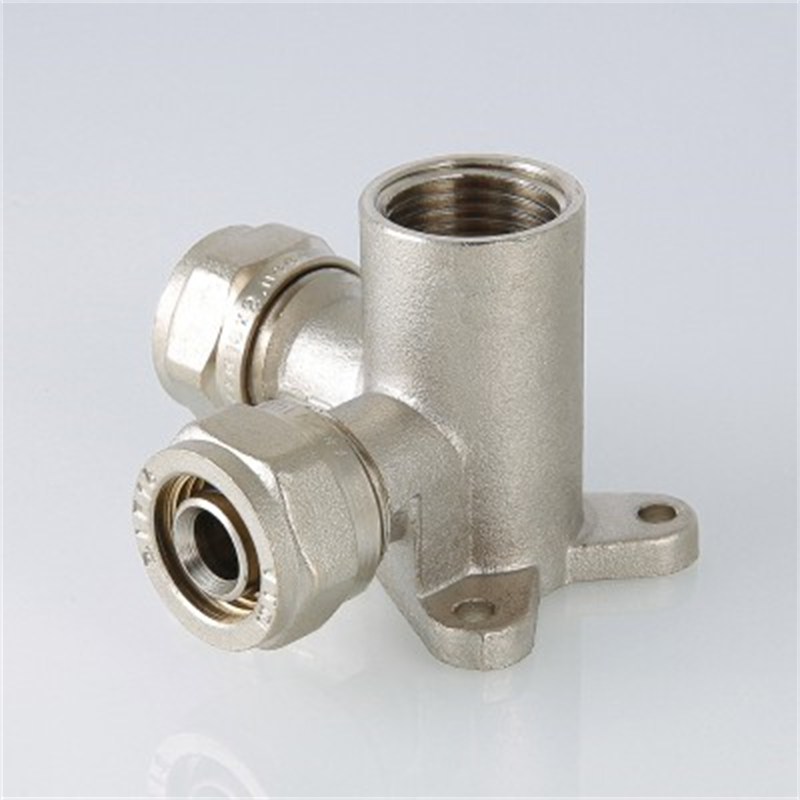

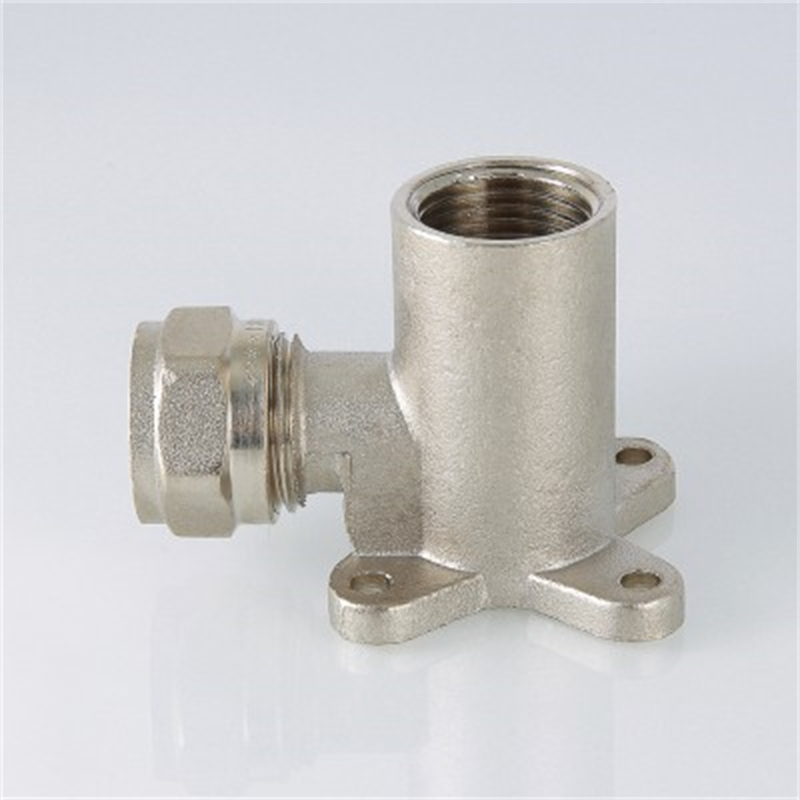

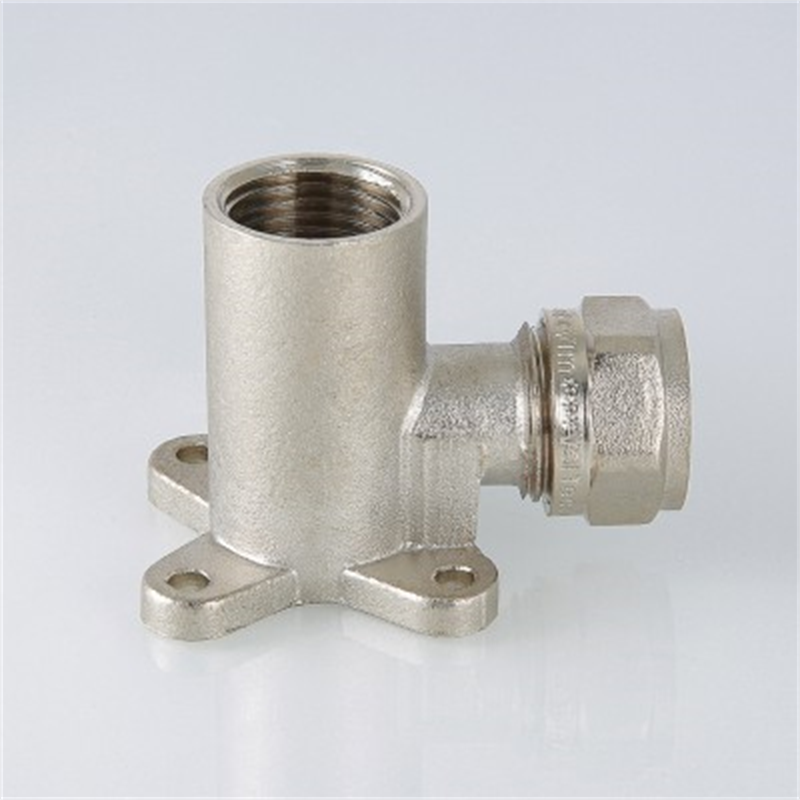

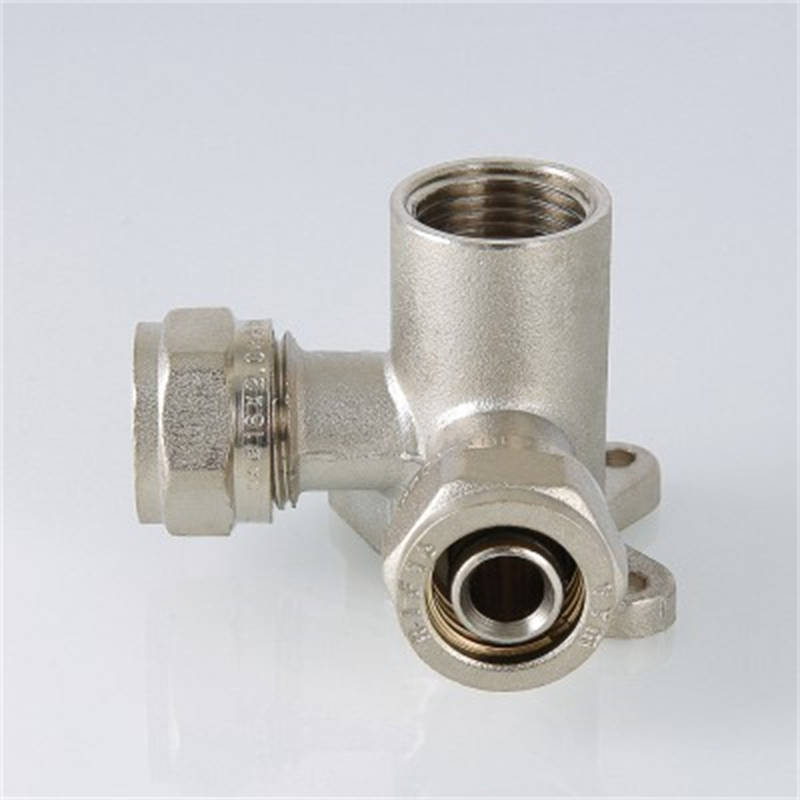

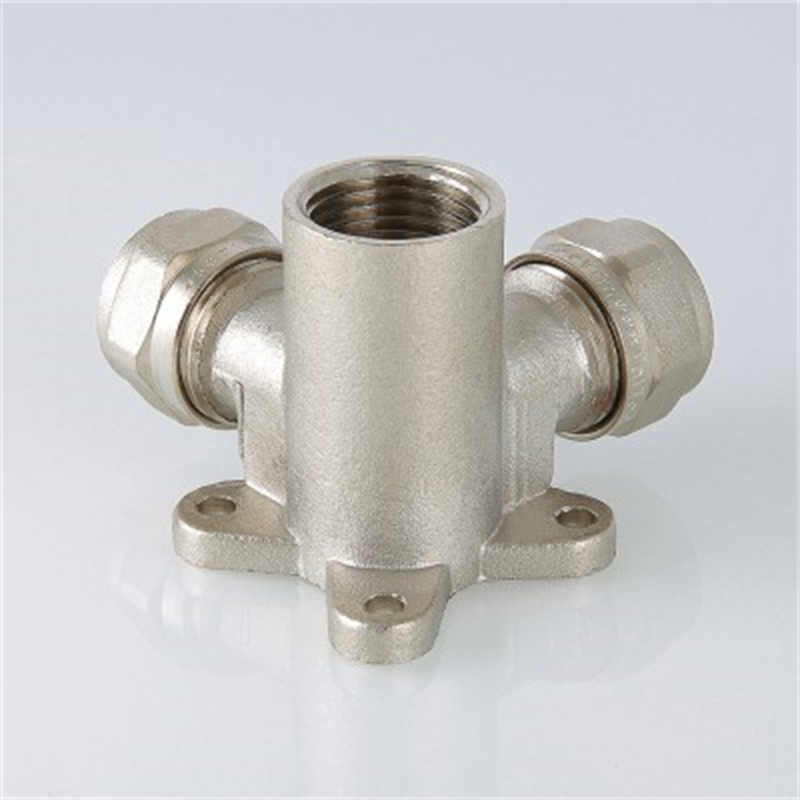

Латунный никелированный угловой тройник с креплением (проходная водорозетка) для соединения металлопластиковой трубы с компонентом системы, имеющим резьбовое подключение. Резьба фитинга – внутренняя трубная по ГОСТу 6357.
Технические характеристики:
Параметр | Значение |
Номинальное давление
| 2,5 МПа
|
Рабочее давление
| 1,0 МПа
|
Диапазон рабочих температур
| −30...+115°C |
Аварийная температура рабочей среды | +130°C |
Классы эксплуатации | 1
2
4
5
ХВ |
Тип резьбы | трубная, по ГОСТ 6357, класс точности «В» |
Диаметр присоединяемой трубы | 16 мм, 20 мм
|
Присоединение к внутренней резьбе | G½" |
Средний полный срок службы | 50 лет |
Модификации:
Модель
| Диаметр трубы
|
VTm.334.N.160416
| 16 мм × G½"
|
VTm.334.N.200420
| 20 мм × G½"
|

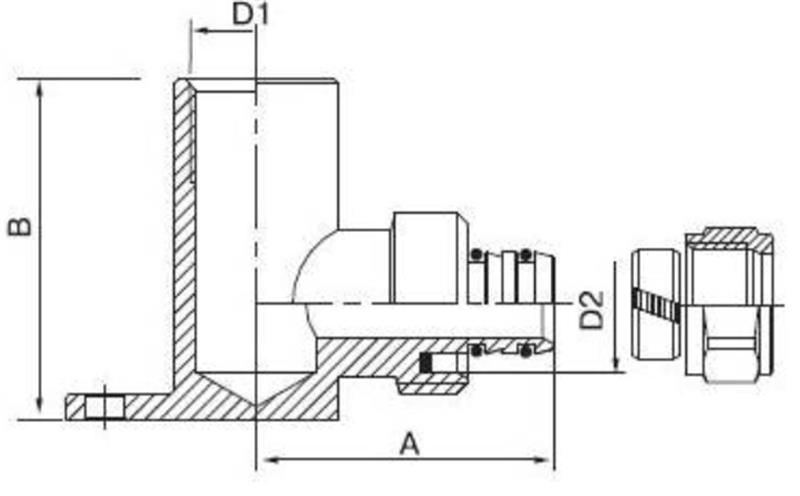

Габаритные размеры |
|
Обозначение | Размеры, мм | Вес, г |
A | B | D1 | D2 | D3 |
16х1/2 | 59
| 45
| 1/2"
| 16
| 16
| 243
|
20х1/2 | 59
| 45
| 1/2"
| 20
| 20
| 286
|

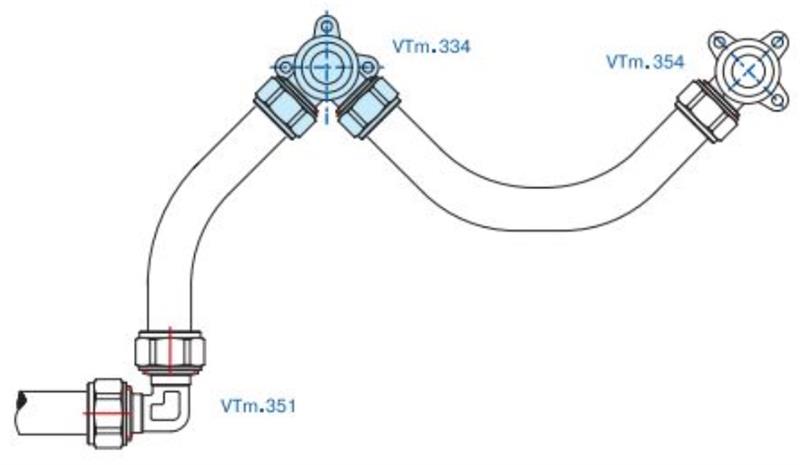

Пример применения
|
|
Версия: 2021-06-23-ШАР
