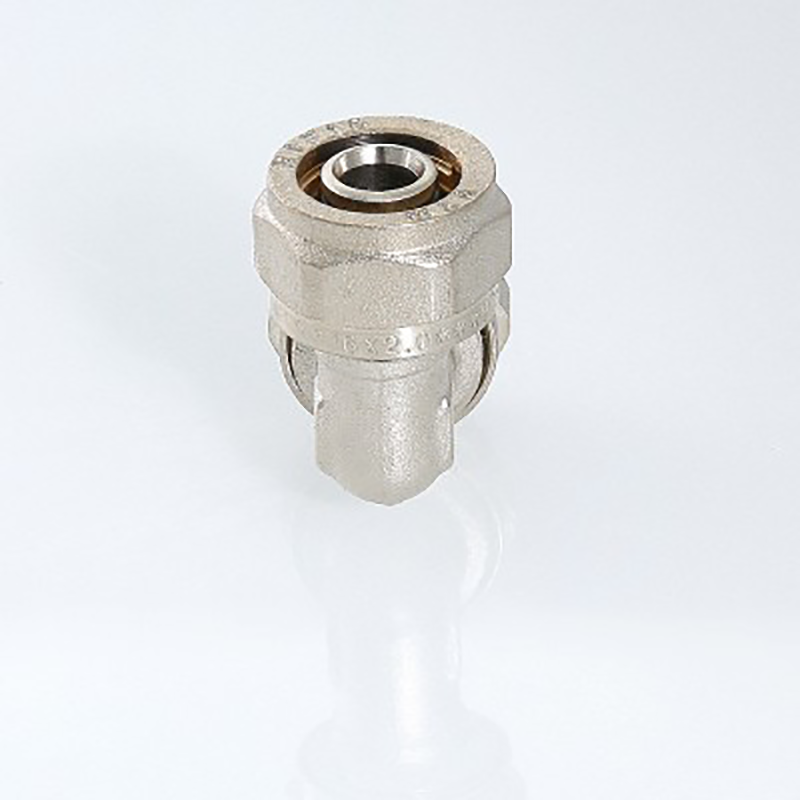

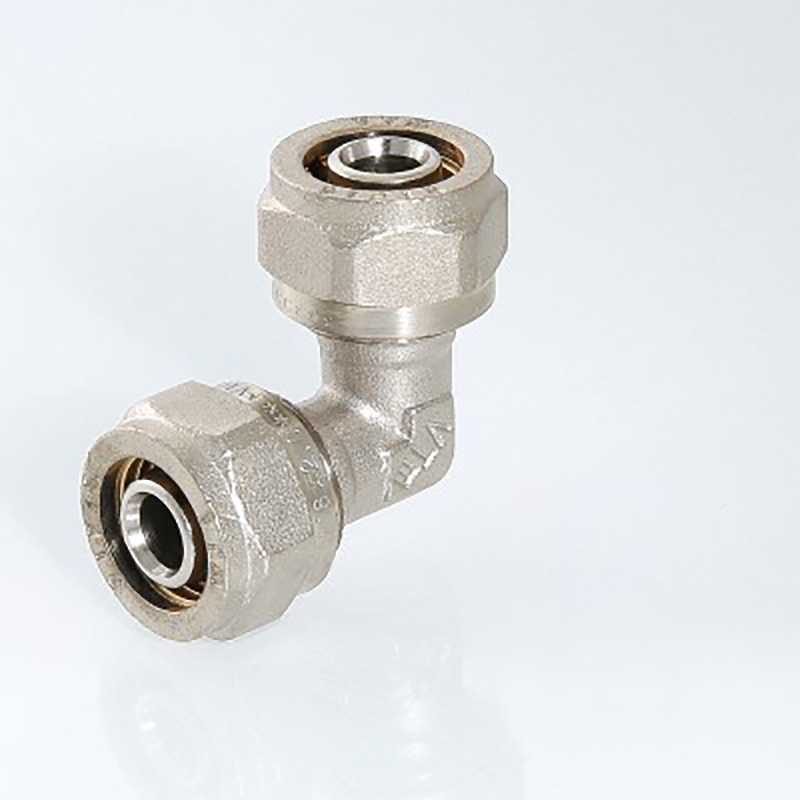

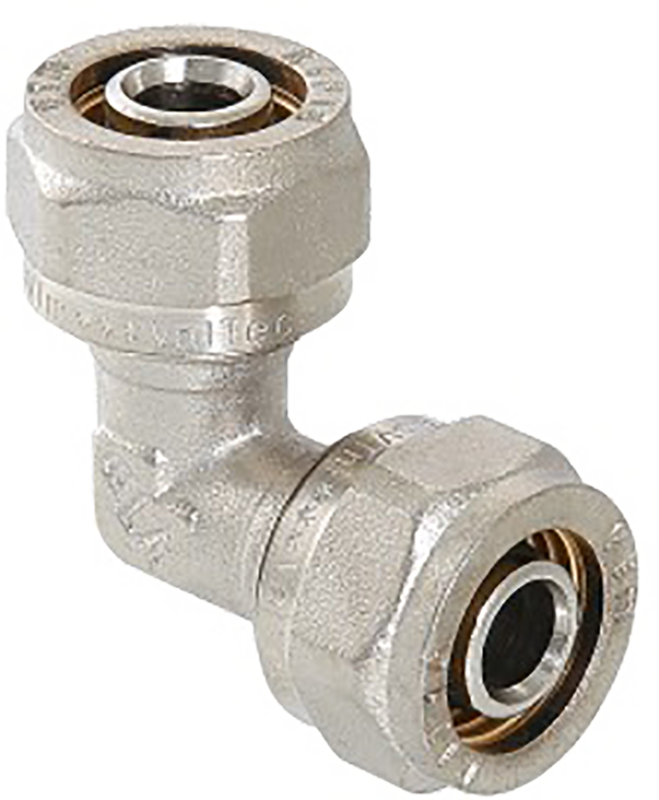

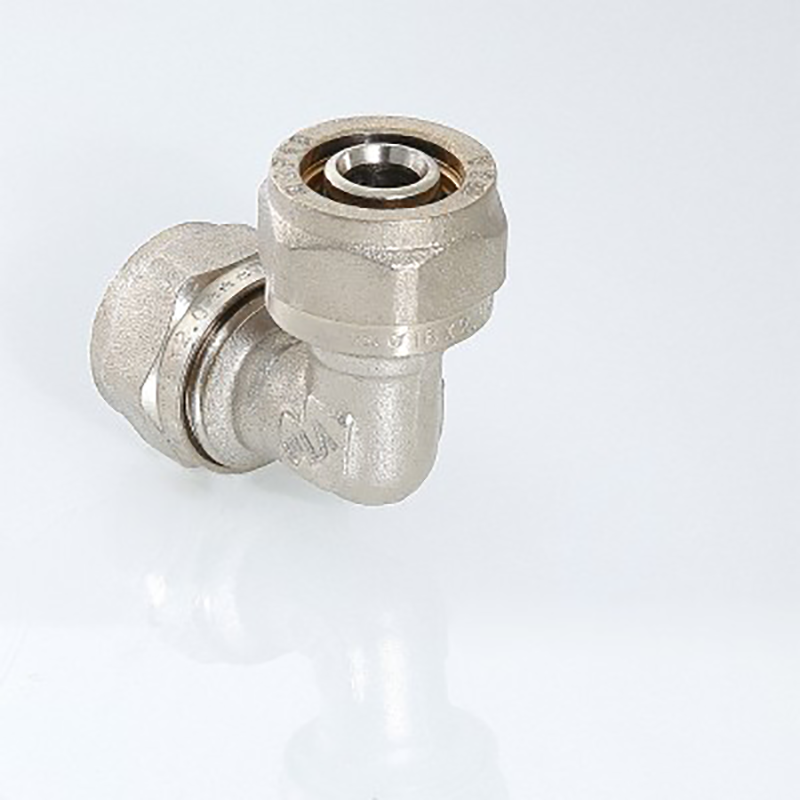

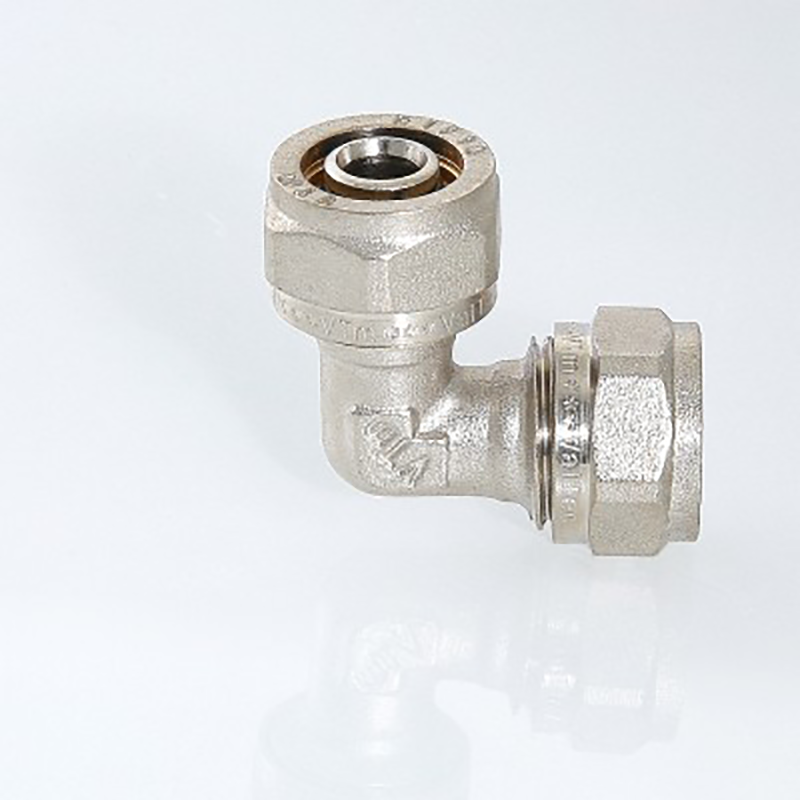

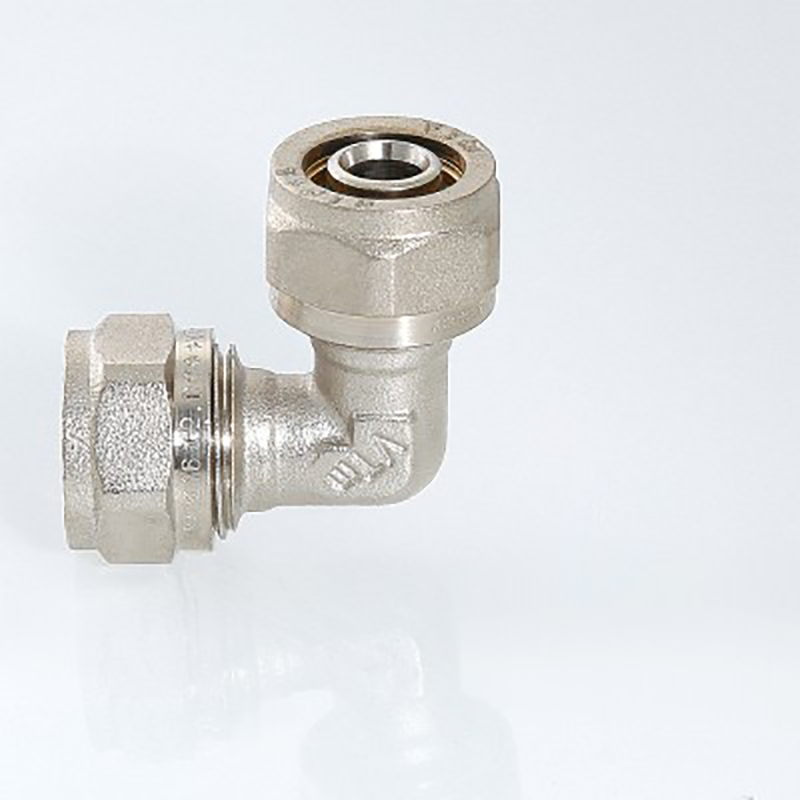

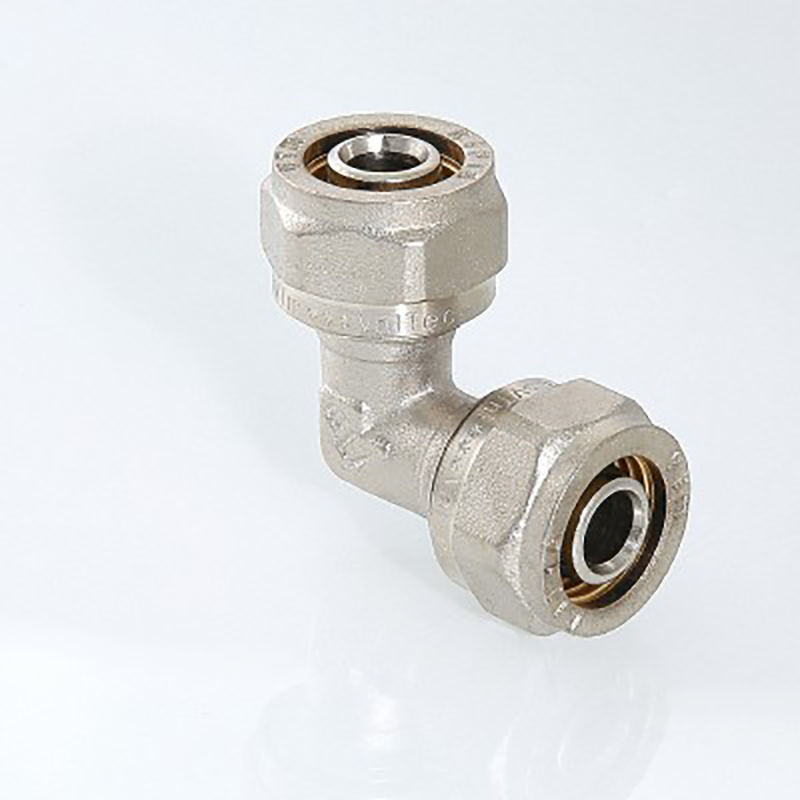

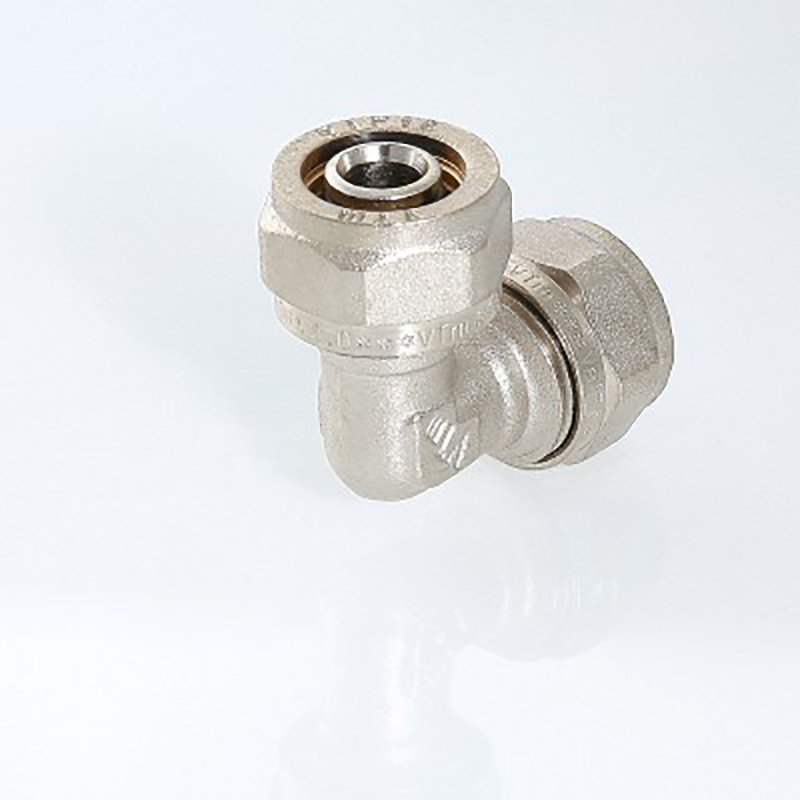

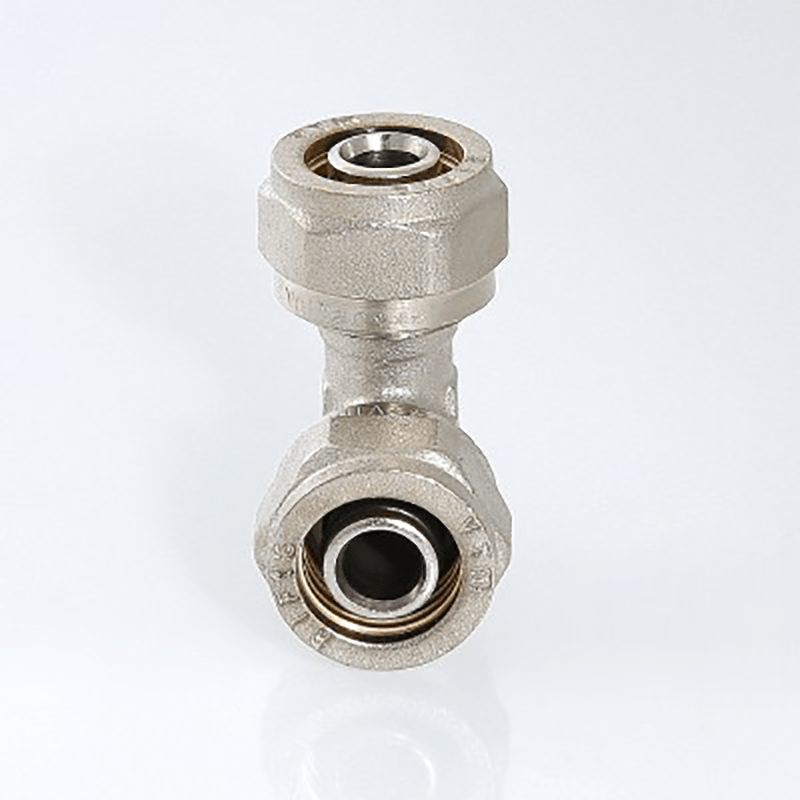

Фитинг обжимной – угольник для соединения двух металлополимерных (металлопластиковых) труб равного диаметра под углом 90° друг к другу
Технические характеристики:
Параметр | Значение |
Номинальное давление
| 2,5 МПа
|
Рабочее давление
| 1,0 МПа
|
Диапазон рабочих температур
| −30...+115°C |
Аварийная температура рабочей среды | +130°C |
Классы эксплуатации | 1
2
4
5
ХВ |
Диаметр присоединяемой трубы | 16 мм, 20 мм, 26 мм, 32 мм |
Средний полный срок службы | 50 лет |
Модификации:
Модель
| Диаметр трубы
|
VTm.351.N.001616 | 16 мм |
VTm.351.N.002020 | 20 мм |
VTm.351.N.002626 | 26 мм |
VTm.351.N.003232 | 32 мм |

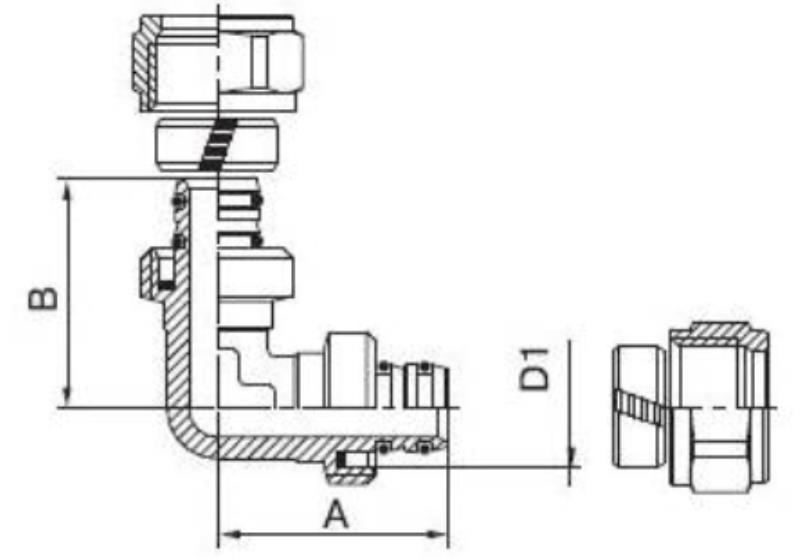

Габаритные размеры |
|
Обозначение | Размеры, мм | Вес, г |
А | В | D1 | D2 |
16 | 36 | 36 | 16 | 16 | 103 |
20 | 38,5 | 38,5 | 20 | 20 | 201 |
26 | 44 | 44 | 26 | 26 | 260 |
32 | 53 | 53 | 32 | 32 | 595 |
Версия: 2021-05-28-ШАР
