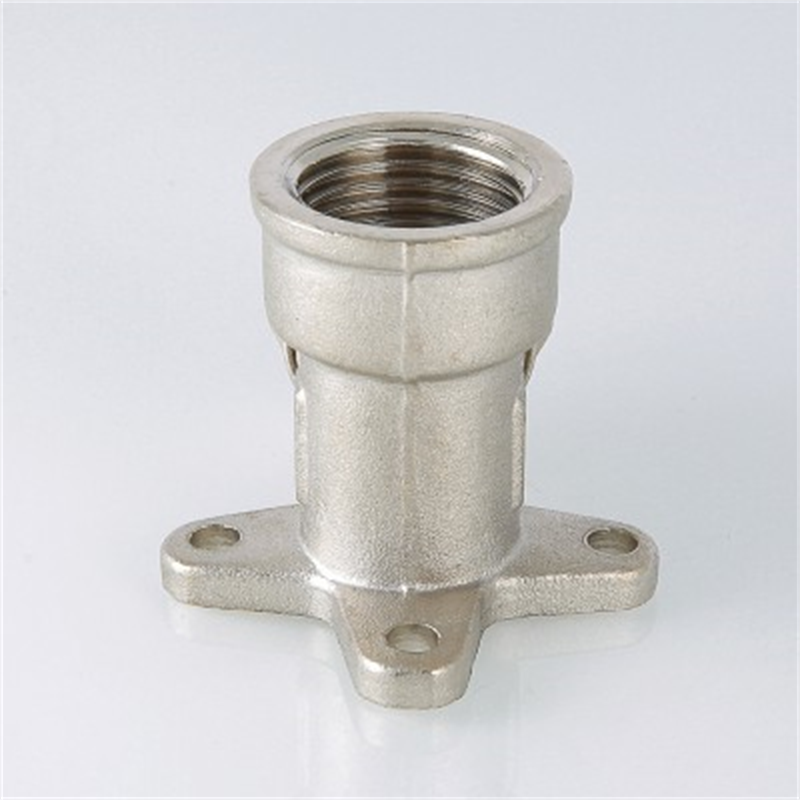

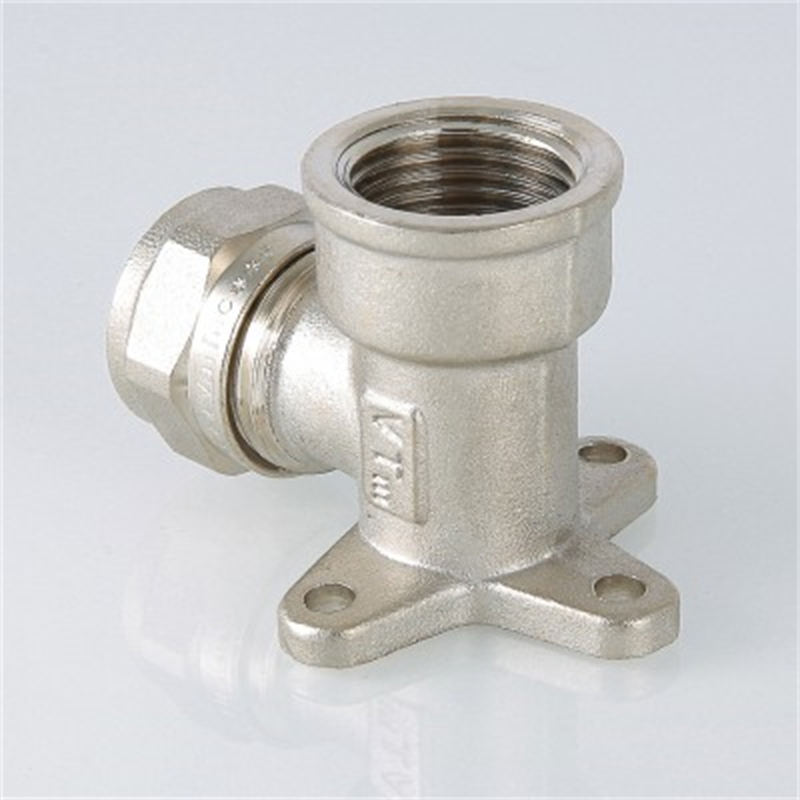

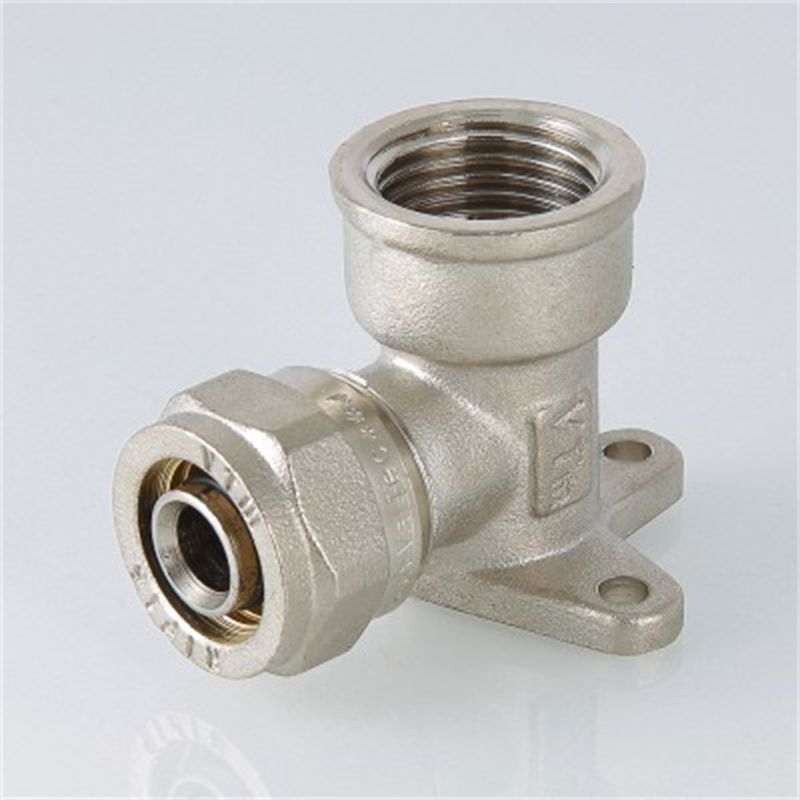

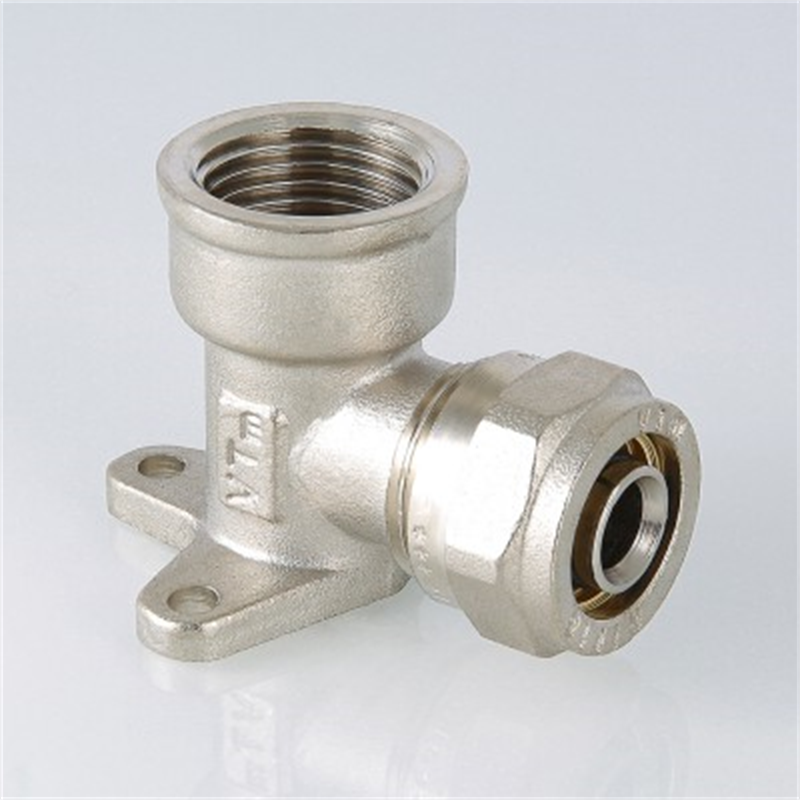

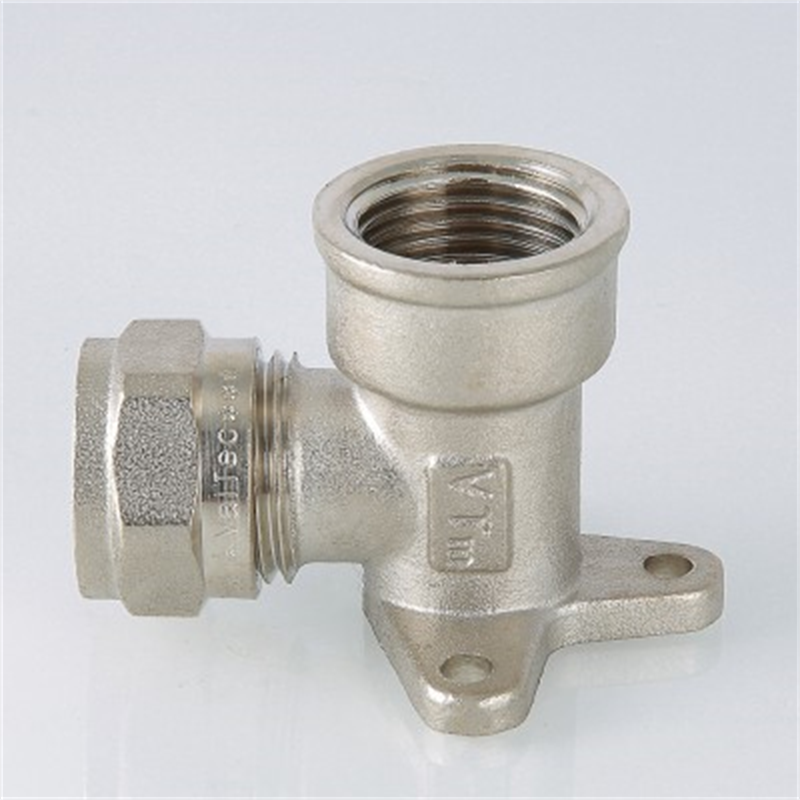

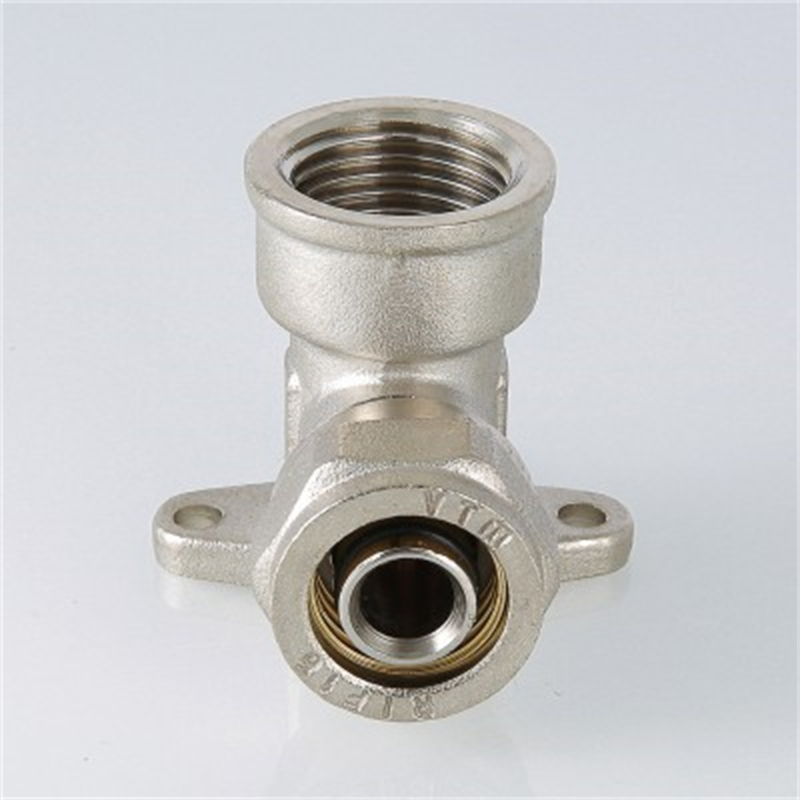

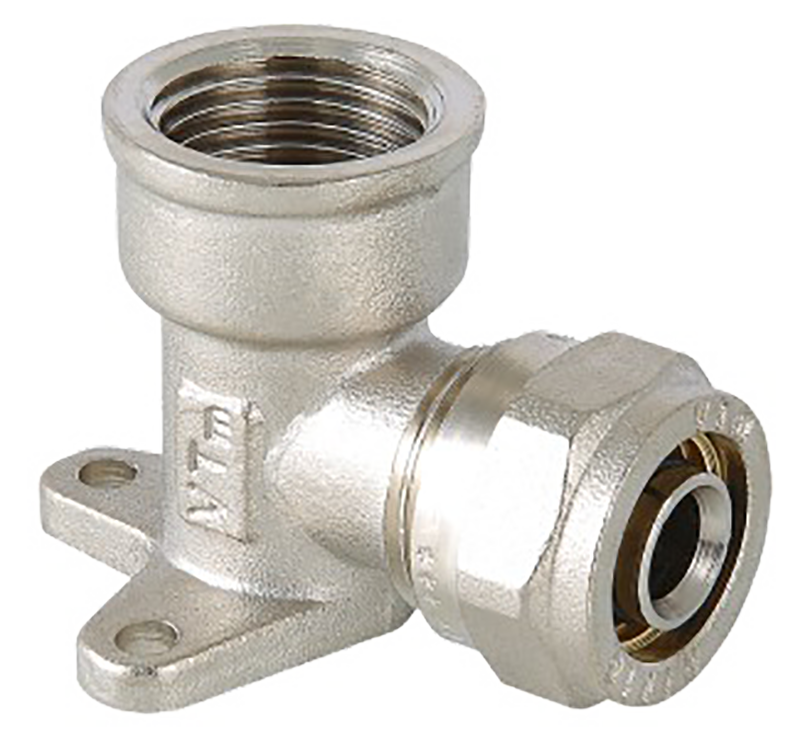

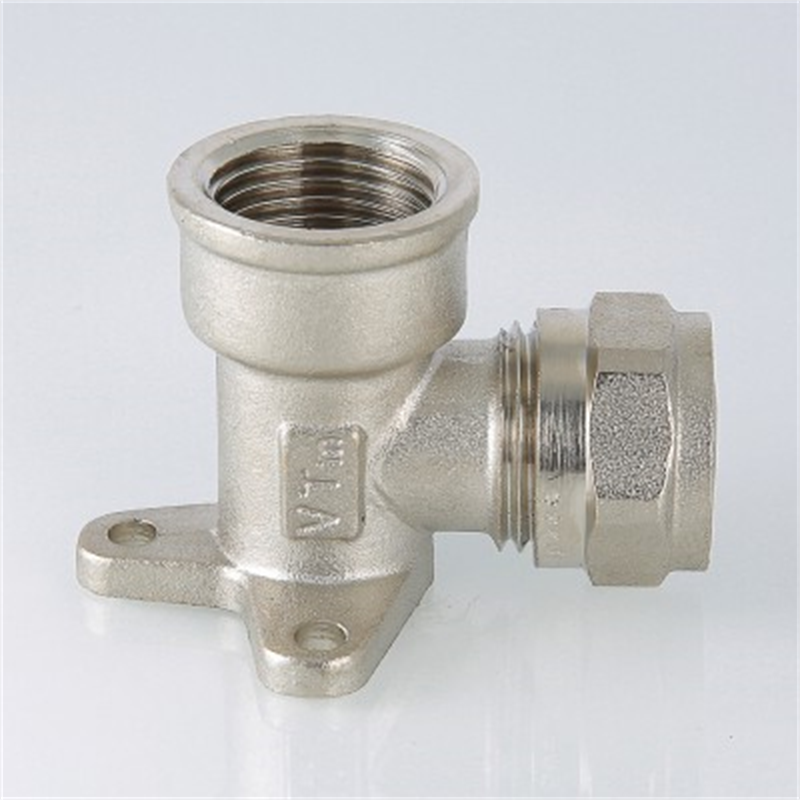

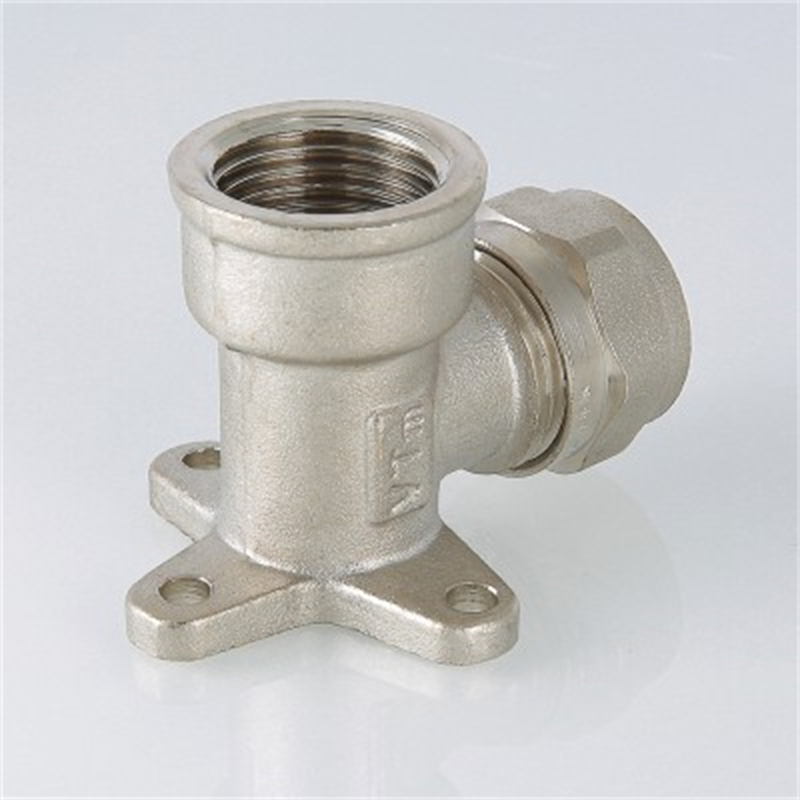

Фитинг обжимной – угольник с креплением (водорозетка) VTm.354.N

Обжимной фитинг – угольник с креплением и переходом на внутреннюю резьбу для металлопластиковых (металлополимерных) трубопроводов

Диаметр присоединяемой трубы: 16 мм, 20 мм
Присоединение к внутренней резьбе: G¾", G½"
Резьба: внутренняя
Материал корпуса: никелированная латунь
Материал уплотнения: EPDM

В закладки

от 369 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Фитинг обжимной – угольник с переходом на внутреннюю резьбу для металлополимерных (металлопластиковых) трубопроводов. Резьба фитинга – внутренняя трубная по ГОСТу 6357.

Технические характеристики:

Параметр	Значение
Номинальное давление	2,5 МПа
Рабочее давление	1,0 МПа
Диапазон рабочих температур	−30...+115°C
Аварийная температура рабочей среды	+130°C
Классы эксплуатации	1 2 4 5 ХВ
Тип резьбы	трубная, по ГОСТ 6357, класс точности «В»
Диаметр присоединяемой трубы	16 мм, 20 мм
Присоединение к внутренней резьбе	G¾", G½"
Средний полный срок службы	50 лет

Модификации:

Модель	Диаметр трубы
VTm.354.N.001604	16 мм × G½"
VTm.354.N.002004	20 мм × G½"
VTm.354.N.002005	20 мм × G¾"

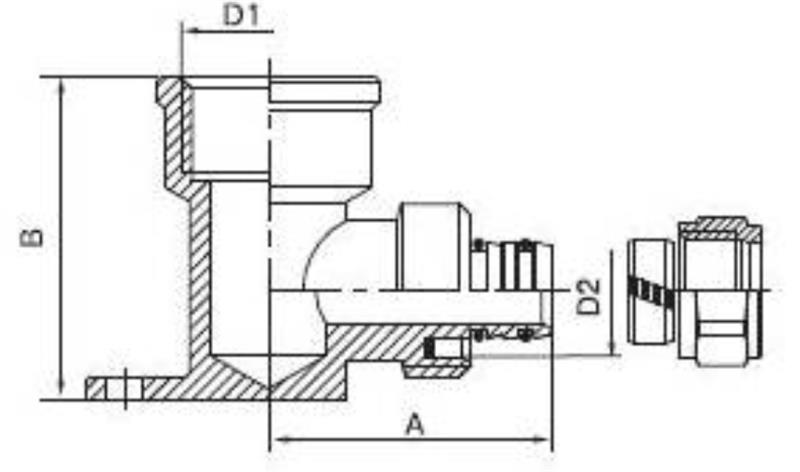

Габаритные размеры

Обозначение	Размеры, мм				Вес, г
Обозначение	A	B	D1	D2	Вес, г
16х1/2	35	40	1/2"	16	124
20х1/2	41	44	1/2"	20	175
20х3/4	45	47	3/4"	20	236

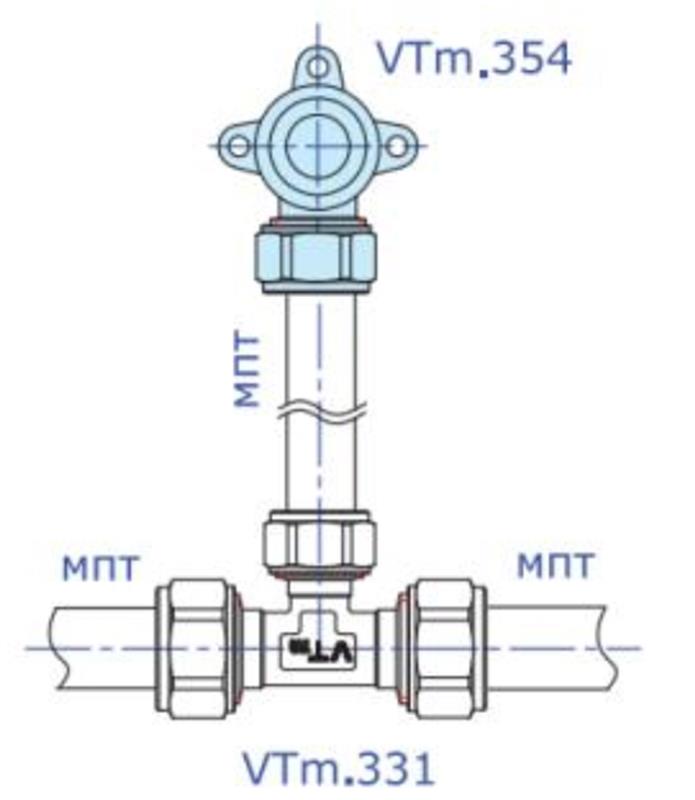

Пример применения

Версия: 2021-06-24-ШАР

Артикул	Трубка, мм	Резьба внутр.	Срок поставки	Стоимость
16 20	1/2" 3/4"

Артикул	Модель	Трубка, мм	Резьба внутр.	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Трубка, мм	Резьба внутр.	Срок поставки	Стоимость
G69370	VTm.354.N.001604	16	1/2"	2...4 недели	369 руб. – +
G69371	VTm.354.N.002004	20	1/2"	2...4 недели	549 руб. – +
G69372	VTm.354.N.002005	20	3/4"	2...4 недели	646 руб. – +

Отзывы на этот товар пока отсутствуют.
